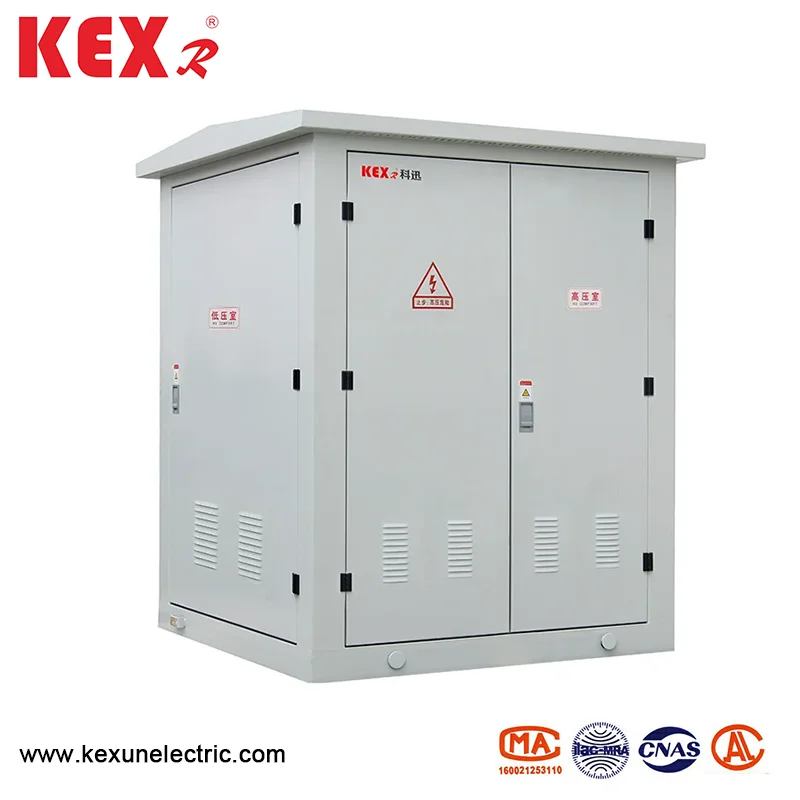

Miniaturiseeritud Euroopa kasti tüüpi alajaam

◆ Üldine struktuur

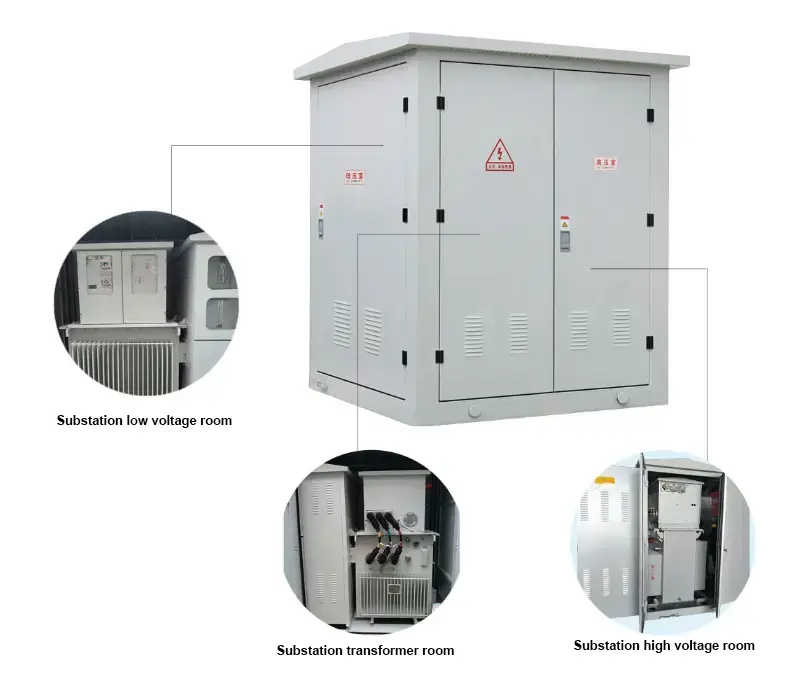

1. YB □ -12 Miniaturiseeritud Euroopa kasti tüüpi alajaam jaguneb peamiselt kolmeks osaks: kõrgepinge lülitiruum, traforuum ja madala pinge lülitiruum, mida saab eraldi transportida.

2. Toode võtab kasutusele ainulaadse suure tsükli soojuse hajumise disainilahenduse, et tagada toote temperatuuri tõusu tase, ja eraldi tihendamine tubade vahel ei moodusta tubade vahel soojusvahetust.

3. Toote kest on valmistatud kvaliteetsest roostevabast terasest plaadist. Terasplaadi konstruktsiooni kõik osad on läbinud spetsiaalse korrosioonivastase töötlemise ja roostevabast terasest plaadi struktuuril on tugev korrosioonikindlus ja hea mehaaniline tugevus.

4. Toodet saab otse siseruumides paigaldada ilma täiendava ehituse jumestuskreemiga, mis säästab kulusid ja ruumi ning mille paigaldamine on mugav.

◆ Kõrgepinge kamber

SF6 gaasiga täidetud lülitusseadmed, mille meie ettevõte on iseseisvalt välja töötatud, võetakse kasutusele kõrge pinge jaoks ning kõik lüliti- ja bussid suletakse suletud roostevabast terasest kasti, ilma et oleks avatud laetud keha. Ohutu töö ja kõrge usaldusväärsus; Täielikult modulaarne disain, suudavad kõik moodulid realiseerida külje väljalaskeava ja ülemise laienemise ühendusrežiimi vastavalt energiatarbimisnõuetele ning vastab toiteallika skeemi vajadustele maksimaalsel määral.

◆ Madalpinge kamber

Madalapinge külje sisse- ja väljalaskeava jooned on valmistatud uutest vormitud korpuse kaitselülititest, mis on väikesed, ilma kaarevaba ja hõlpsasti asendatavatest. Multifunktsionaalne intelligentne terviklik kaitsekontroller ja uus integreeritud reaktiivne võimsuse kompensatsiooni seade.

◆ Trafokamber

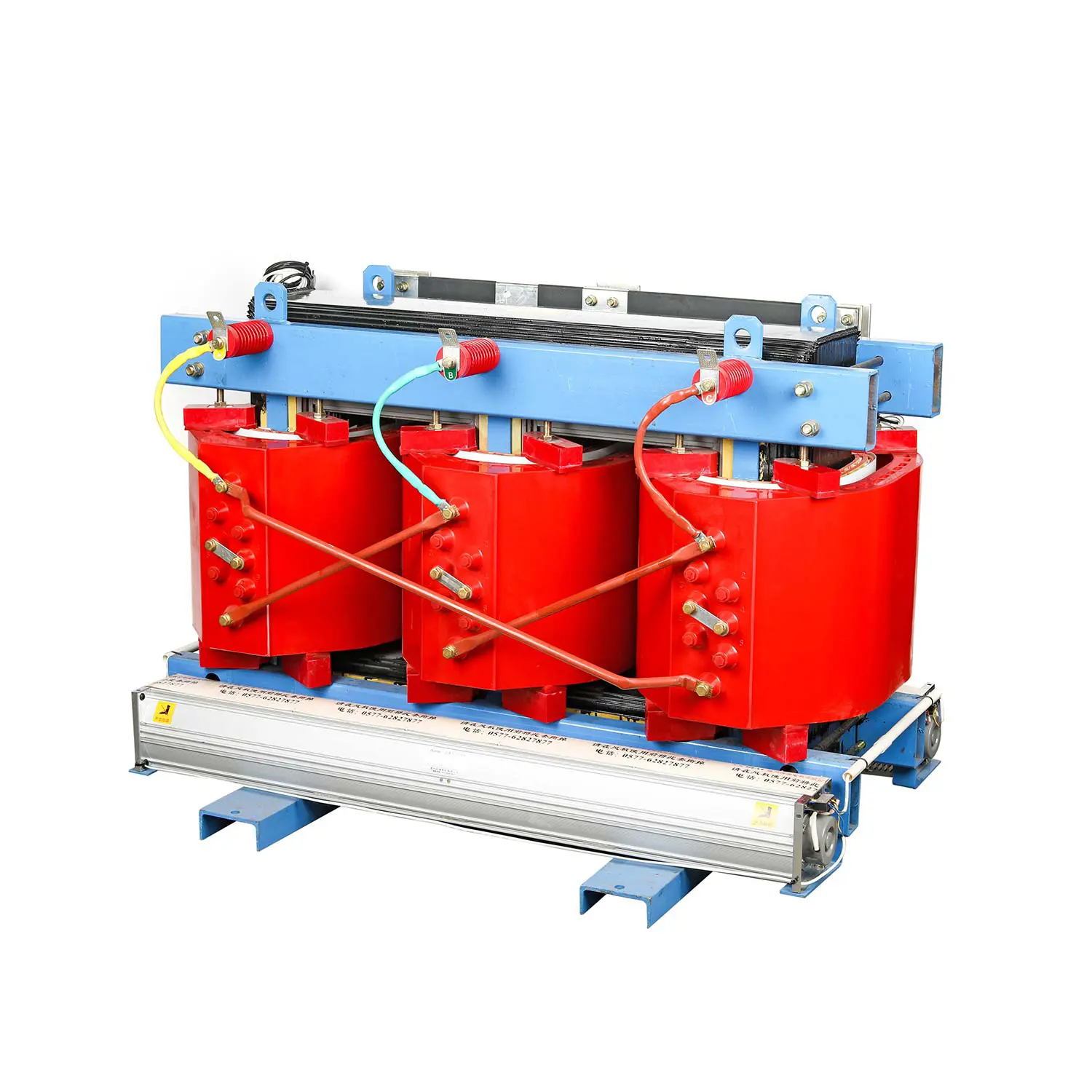

Trafo on täielikult isoleeritud epoksüvaiguga ning isolatsiooni ja soojustakistuse tase on F ning trafo ei ole põlemist toetavaid materjale ega tooda mingeid gaasi ega muid vahetooteid, mis ei sobivad töö ajal keskkonnale, seega on sellel heade leegide retardsuses, keskkonnakaitse ja energiasääst.

◆ Sisemine link

Pingetrafo ja Hiina tahke lüliti on ühendatud ettevõtte tahke isoleeritud kaabli lisaseadmetega, mis on täielikult isoleeritud, ohutu ja usaldusväärsed

● Funktsioon ja omadused

Miniaturiseeritud Euroopa kastide alajaama kõrgepinge kamber koosneb kõrgepinge koormuse lülitist, kõrgepinge kaitsmest ja välguperioodist, mis võib peatada jõuülekande ning omada samal ajal ülekoormust ja lühisekaitset. Madalapinge kamber koosneb madala pingeõhulülitist, voolutrafost, ampermeetrist ja voltmeetrist. Miniaturiseeritud Euroopa kastide alajaam võtab kasutusele juhtiva töötlemistehnoloogia ning sellel on hea korrosioonikindlus ja kulumiskindlus. Selle eelised on paindlik kombinatsioon, mugav transport, paigaldamine ja ehitamine, odavad kulud, reostuse puudumine ning ohutu ja usaldusväärne töö. Samal ajal on miniatuuritud Euroopa kastide alajaam kõrge automatiseerimisastmega seade ja see on arukalt konstrueeritud, mis suudab täielikult kaitsta kõiki osi ja vastata järelevalveta. Üldiselt on miniaturiseeritud Euroopa kastide alajaam seda tüüpi kasti trafo, mis säästab investeeringuid ja saab kiireima efekti.

● Kõrgepinge kamber

Kõrgepinge kambrit kaitseb tavaliselt koormuslüliti ja kaitsme kombinatsioon. Pärast kaitsme ühe etapi puhumist on kolmefaasilised ühendusreisid. Koormuslülitid on saadaval suruõhutüübi, vaakumüübi, väävli heksafluoriidi tüüpi jms korral, mis võivad levitada töömehhanismi ja realiseerida automaatset täiendust; Kaitsme on kõrgepinge voolu piirav kaitsja ründajaga, millel on usaldusväärne toime ja suur purunemisvõime. Peamiste tehniliste parameetrite leiate allolevast tabelist. Üle 800KVA trafode puhul saab kaitseks valida vaakumkaitselülitite nagu Zn12, Zn28 ja VS1.

● Madalapinge kamber

Madalapinge kambri peamine lüliti võtab kasutusele universaalse või intelligentse kaitselüliti, mis võib vooluringi selektiivselt kaitsta; Väljalaskeava lüliti võtab kasutusele uut tüüpi plastkoorelüliti, mille suurus on väike ja lühikese kaarega, kuni 30 vooluringi; Seal on kontaktor ja kontaktivabad lülitusrežiimid, mida kasutajad saavad valida.

● Trafo

YB □ -12 Miniaturiseeritud Euroopa kasti tüüpi alajaam Valige madala kadude, õliga, täielikult suletud S9, S10 ja S11 seeria trafod või valige vaiguga isoleeritud või Nomexi paberile isoleeritud keskkonnasõbralikud kuivatüübid ning põhi on varustatud trolliga, et siseneda sissekande ja väljumise hõlbustamiseks.

● jõudlusparameetri tabelid

◆ Laadilüliti tehnilised parameetrid

◆ Kõrgpinge kaitsme tehnilised parameetrid

◆ Madalapinge kaitselüliti tehnilised parameetrid

● Keskkonnatingimused kasutustingimused

◆ Kõrgus: miniaturiseeritud Euroopa kasti tüüpi alajaama tuleks kasutada 4000 m kaugusel

◆ Temperatuur: -25 ~ 40 ℃

◆ Suhteline õhuniiskus: päevakeskmine ei ületa 95%ja kuu keskmine ei ületa 90%;

◆ Paigaldamiskoht: puudub tulekahju, plahvatusoht, juhtiv tolm, keemiline söövitav gaas ja vägivaldne vibratsioon. Kui ülaltoodud tingimused on ületatud, saavad kasutajad meie ettevõttega konsulteerida.

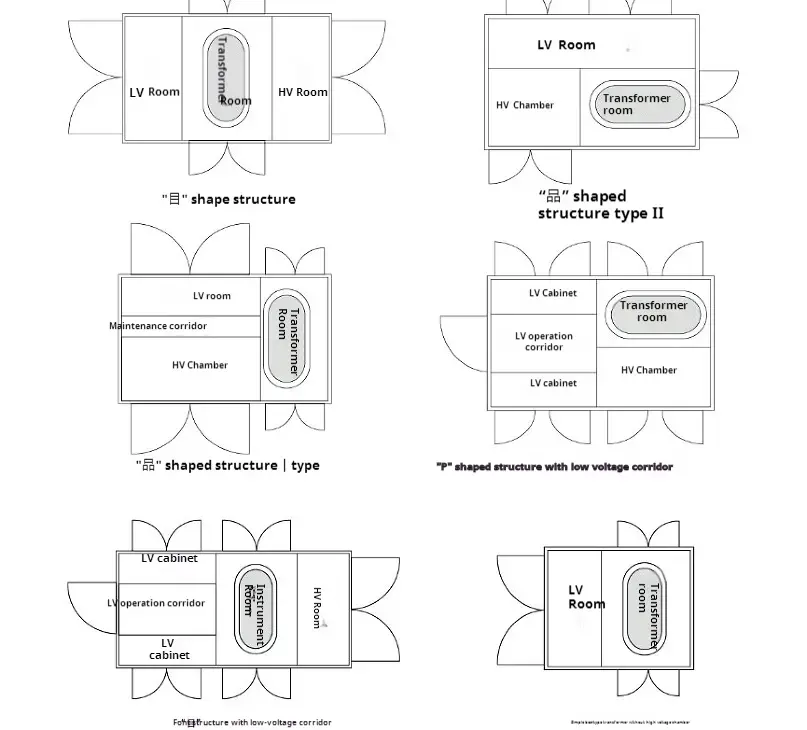

● Paigutuse mõõtme skeem

● Miks valida kexr?

◆ Toote eelised: meie miniaturiseeritud Euroopa kasti tüüpi alajaama on palju patente ja läbinud erinevad sertifikaadid (ISO9001,3C jne).

◆ HIND ELEMANDID ： Kliendi seisukohast usub Kexr, et väike kasum, kuid kiire käive võib panna ettevõtted pikemaks ajaks ellu jääma. Seetõttu on KEXRi tootehind madalam kui tööstuse keskmine ja me võtame kasutusele samm-sammult hinnakirja ja rohkem ostusid toob rohkem allahindlusi.

◆ Kvaliteedi tagamise eelised: pakume enamiku KEXR-i toodete garantii 12–24 kuud, mis ületab enamiku meie kaaslaste oma.

◆ Ainulaadne kohandamisskeem: arvestades klientide individuaalseid vajadusi, saame kohandatud tooteid toota erinevate kasutusstsenaariumide täitmiseks.
