Eelinstalleeritud Ameerika kasti trafo

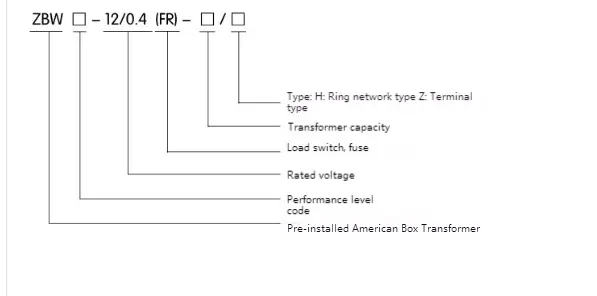

Mudel ja tähendus

● Keskkonnatingimused kasutustingimused

◆ Keskkonnatemperatuur: eelinstalleeritud Ameerika kasti trafo peaks olema keskkonnas vahemikus -30 ~ 40 ℃

◆ Kõrgus: alla 4000 m

◆ Tuule kiirus: alla 34m/s

◆ Õhuniiskus: keskmine igapäevane suhteline õhuniiskus ei ületa 95%; Igakuine suhteline õhuniiskuse väärtus ei ole üle 95%

◆ LACKPORUT TASE: horisontaalne kiirendus ei ületa 0,4 m/s² ja vertikaalne kiirendus ei ületa 0,15 m/s²

◆ Paigaldamise kalle: 3 ° piires

◆ Paigaldamiskeskkond: ümbritsevat õhku ei saa ilmselgelt söövitavad ja põlevad gaasid ning paigaldusplatsil pole vägivaldset vibratsiooni.

MÄRKUS. Kui tellite eelnevalt installitud Ameerika kasti trafo ülaltoodud tingimustest, saate meie ettevõttega läbirääkimisi pidada.

● Tehnilise parameetri tabel

◆ Transformer

◆ Laadimislüliti

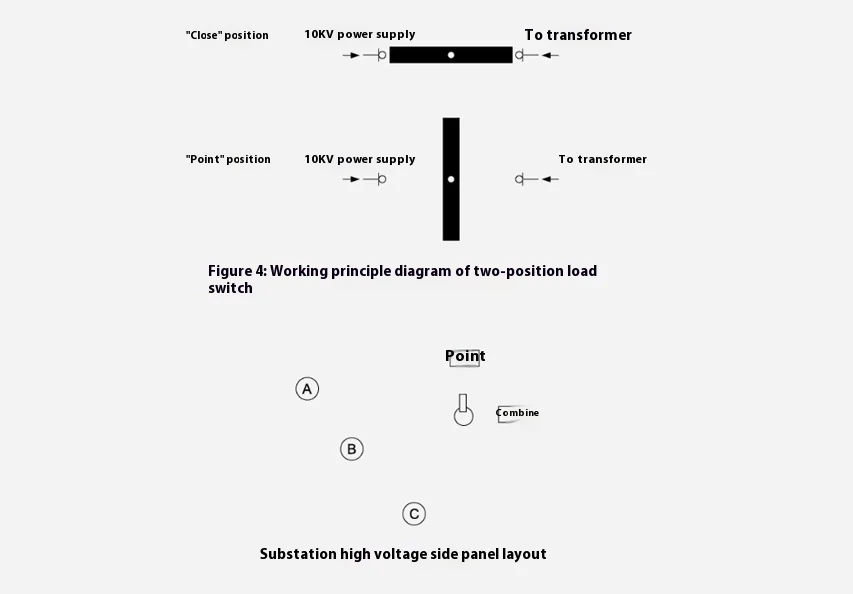

Eelinstalleeritud American Box Trafo koormuslüliti on õlivaba, kolmefaasiline ühenduslüliti ja vedru töömehhanism; Seda saab koormusega avada ja sulgeda ning selle ava- ja sulgemiskiirusel pole midagi pistmist tööjõuga. Tüübid on kahejahus, neljajahus T-tüüpi ja neljajahus V-tüüpi.

◆ Varukaitse kaitse

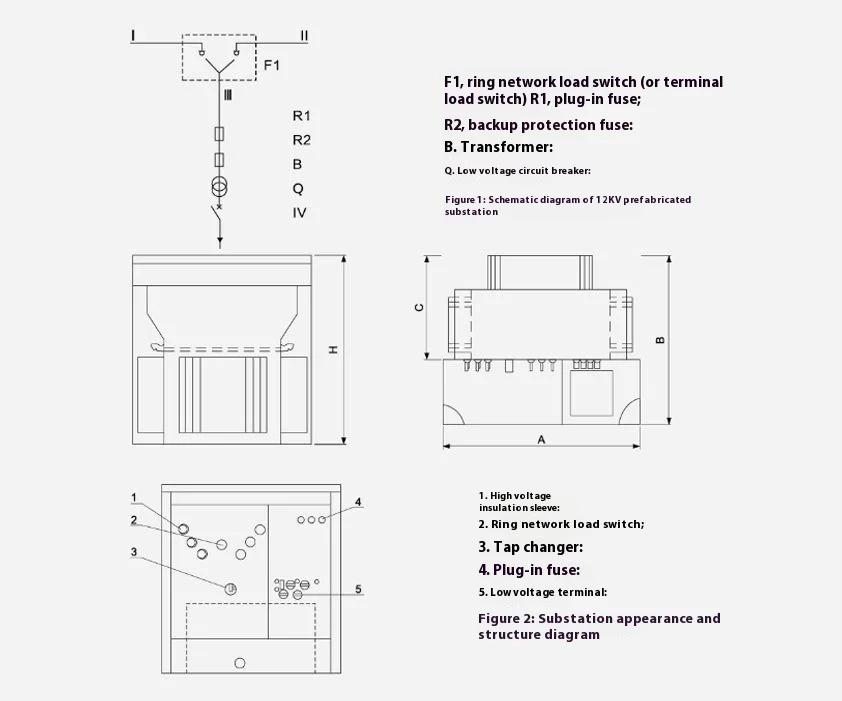

Eelinstalleeritud American Box Transformeri kaitse on ühendatud järjestikuselt pistikprogrammiga trafo harus (vt R1 ja R2 joonisel 2), et moodustada täisvahemiku kaitsekaitse. See puhub ainult siis, kui trafo sees on lühise tõrge, nii et puhumise tõenäosus on väga madal. See on paigaldatud ülemisse õlipaaki ja õlimahuti tuleb värskendada.

◆ Ühendage kaitsme

1.Te eelinstalleeritud Ameerika kasti trafo kaitsme südamikul on kaks temperatuuri ja voolu tunnust, see tähendab, et ülekoormus toimub koormuse otsas või sulab, kui temperatuur on liiga kõrge. Pistikuprojekti kaitse- ja varukaitsekaitset kasutatakse järjestikku, mis võivad kaitsta kogu vahemikku mitme ampri eest mitme tuhande ampriini ja maksimaalne purunemisvool on 50KA.

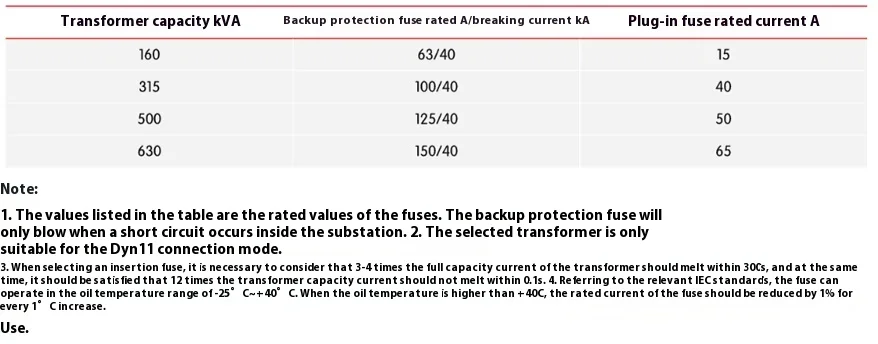

2. Varukaitsme ja pistikprogrammi kaitsme mõistlik sobitamine mõjutab otseselt kogu trafo jõudlust. Vaadake järgmist tabelit, mis puudutab osa kaitsme valiku juhistest 10kV eelinstalleeritud Ameerika kasti trafo jaoks.

3.PlUG-I-kaitsme on element, mis võib kaitsesüdam väliselt asendada. Asendamisel tõmmake kõigepealt ülemise kütusepaagi rõhuasendiklapi tõmberõngas, et tasakaalustada rõhku ja väljaspool kütusepaaki. Operaatorite ja seadmete ohutuse tagamiseks tuleks pistikprogrammid ühendada ja lahti ühendada, kui koormust pole. Seetõttu tuleks madala pingelüliti kõigepealt välja lülitada, et alakoormus madala pingega küljelt välja lõigata. Seejärel tuleks kaitsme istme käepide töötava käepidemega lahti keerata ja seejärel pöörata umbes 90 kraadi, et kõrvaldada tihend ja välisseina vaheline adhesioon. Kaitsme sula tuleb tõmmata kaldus ülespoole 70–80 mm ja see peaks jääma mõneks sekundiks. Pärast mõne sula õli tühjendamist tuleks sulatada välja, et vältida õlipiiskasid teistest komponentidest väljaspool kütusepaaki. Pühkige sula pind puhta puuvillase lapiga ja vahetage seejärel südamik välja. Asendamisel pöörake kindlasti tähelepanu sulatuumas näidatud parameetritele ja erinevaid parameetreid ei saa asendada. Asendamise etappide leiate manust 3. Sisestage sulatuum pärast kaitsme toele asendamist ja kui sula südamiku käepide on lukustusasendisse suunatud, veenduge, et roostevabast terasest pesumasin oleks kaitsme toe lähedal ja käepide on ülemusele lukustatud, et tagada alajaam täielikult ja niiskusest vaba. Seejärel on madalapinge lüliti uuesti suletud ja toiteallika saab sel ajal jätkata.

4. Kuna eelinstalleeritud American Box Trafo on kolmefaasiline süsteem, olgu see siis varukaitsekaitse või pistikprogrammi kaitse, kui ühefaasiline sula sulab, tuleks kolmefaasiline sula üldiselt välja vahetada, välja arvatud juhul, kui on võimalik kindlaks teha, et ainult ühefaasiline sula on rikkevoolu läbinud.
