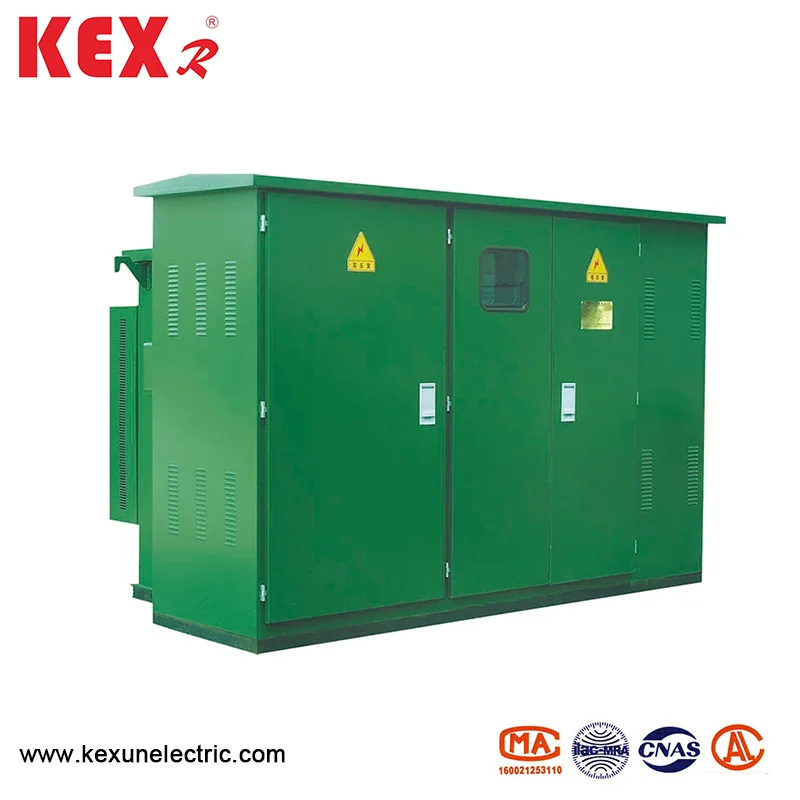

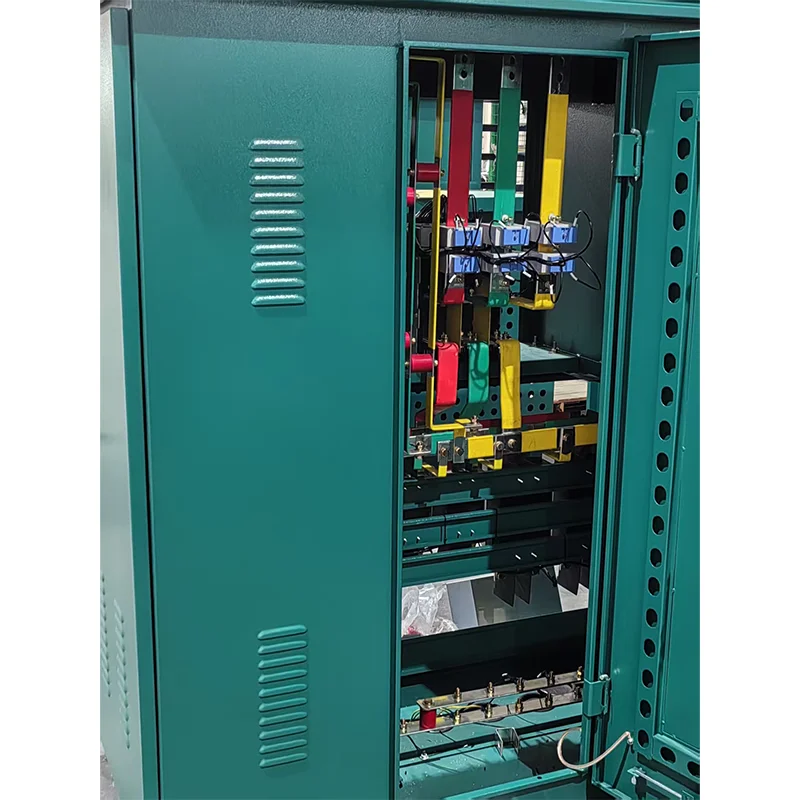

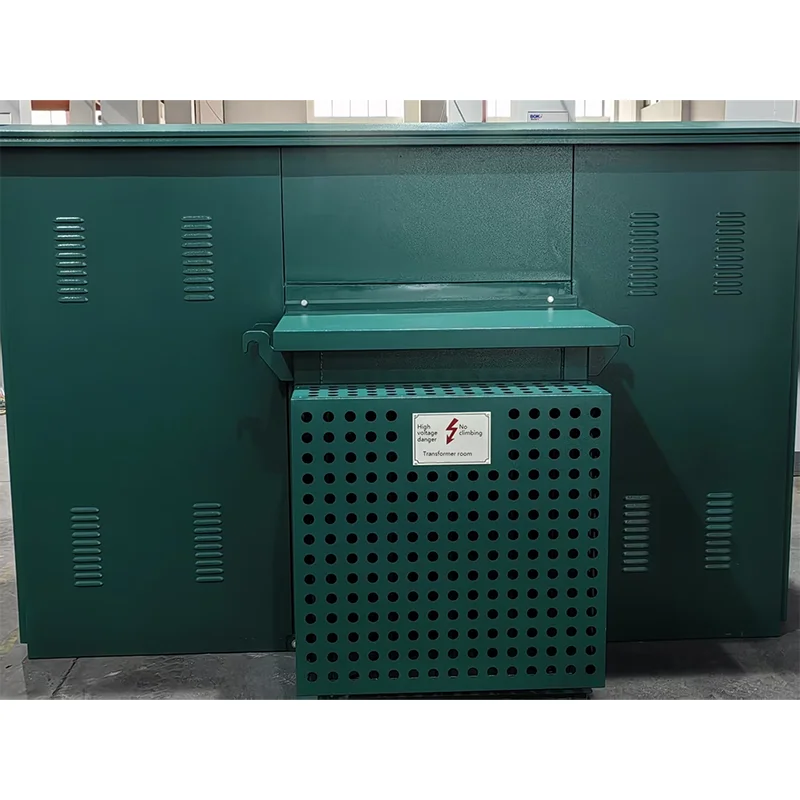

Eelinstalleeritud Ameerika kasti tüüpi alajaam

● Toote struktuuri omadused

◆ ZBW-12 eelinstalleeritud Ameerika kasti tüüpi alajaama on kompaktne struktuur ja väike maht, mis on vaid umbes 1/3 ~ 1,5 sama võimega Euroopa kasti trafost, vähendades seega oluliselt põrandapinda.

◆ Alajaama võtab täielikult pitseeritud ja täielikult isoleeritud struktuuri ilma isolatsiooni kauguseta ja kaitseb usaldusväärselt isiklikku ohutust.

◆ Kõrgepinge juhtmestikku saab kasutada nii rõngavõrgu kui ka terminali jaoks, paindliku toiteallika režiimi ja suure töökindlusega.

◆ Suurepärane trafo jõudlus: madal kadu, madal müra ja madal temperatuuri tõus; Tugev ülekoormuse maht, lühisetakistus ja löögikindlus.

◆ Vastake igasugustele madala pingega söötmise nõuetele, mida saab valida vastavalt skeemile või kujundada ise.

● Tehniliste parameetrite tabel

● kaitsme

Eelinstalleeritud Ameerika kasti tüüpi alajaama kõrgepinge külg on varustatud täieliku kaitsekaitsega varukaitsekaitse ja pistikprogrammide seeriate abil, mis on põhimõtteliselt lihtne, ökonoomne ja usaldusväärne; Varukaitsekaitse on naftaga keeratud kõrgepingevoolu piirav kaitsme suure purunemisvõimega. Ainult siis, kui trafo ebaõnnestub sisemiselt, on pistikprogrammi kaitsme varustatud kahetundliku kaitsega, mis võib pakkuda voolu ja temperatuuri kahekordset kaitset. Pärast kahetundliku kaitsme puhumist saab kaitsme südamiku kohapeal hõlpsasti välja vahetada.

● Struktuuri- ja tööjärjestus

1. Paigutus

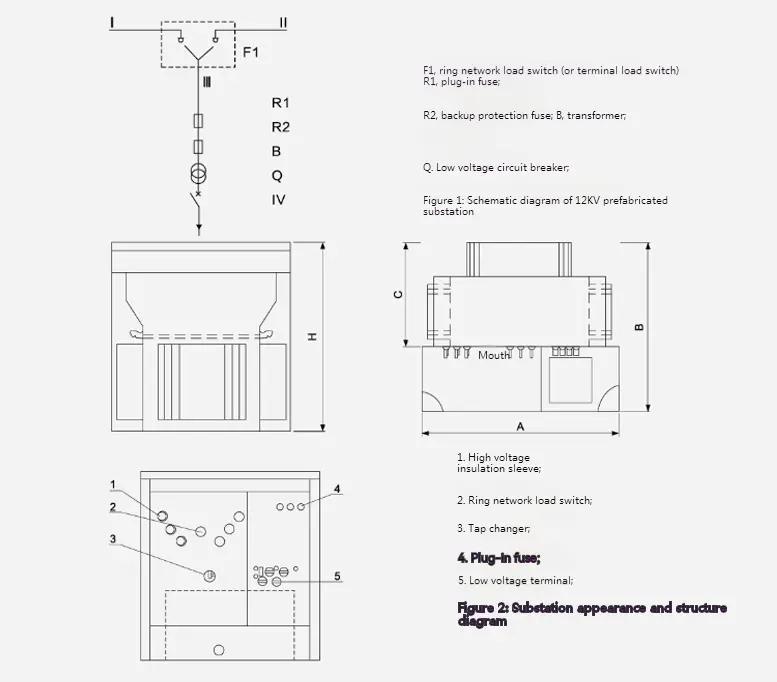

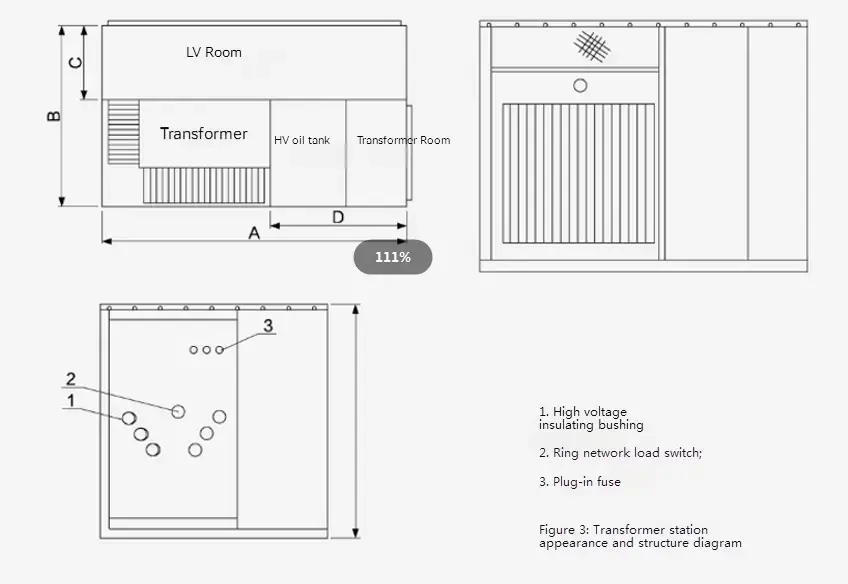

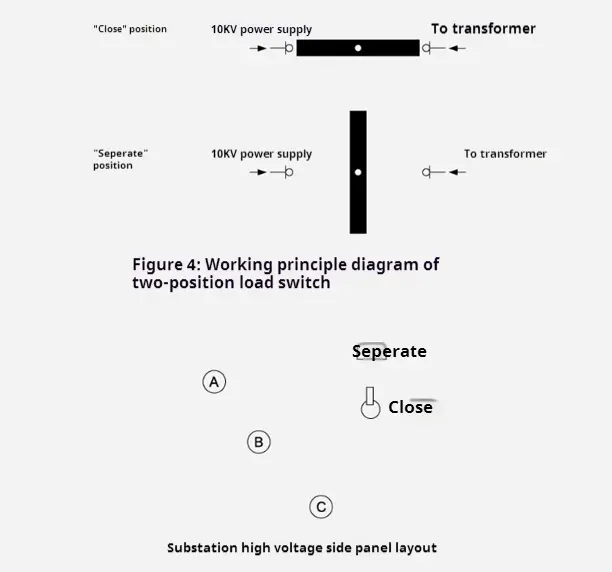

10kV ZBW-12 eelinstalleeritud Ameerika kasti tüüpi alajaama kuju ja struktuuri kohta vt joonis 2 ja joonis 3. Õlimahuti jaguneb kaheks osaks: ülemine osa on kõrgepingeõlimahuti ja alumine osa on trafo õlipaak. Need kaks osa on ainult elektriliselt ühendatud, kuid õli on blokeeritud. Skemaatiline diagramm on näidatud joonisel 1, milles "I" ja "I" read on silmuse võrgusisaldused, "LL" harud on trafoharud ja "V" on madala pinge väljund. Alajaama saab kasutada nii rõngasvõrgu toiteallika süsteemis kui ka terminalisüsteemis ning muundamine on väga mugav. Line ja "Lⅲ" voog lülitatakse rõngasvõrgu koormuslülitiga. Samal ajal on trafo kõrgepinge külje sissetulev klemm varundatud varukaitsekaitsmete ja pistikprogrammidega, et kaitsta lühise rikke ning haru ülekoormust ja ülekoormust ja ülemäärast kaitset. Samal ajal saab paigaldada ka kõrgepinge kuvaseadmed ja välk. Trafo madalpinge ots on väljastatud pärast arvesti ja madala pingega kaitselüliti läbimist.

Mõõtmed ja kaal

2. Trafo

KEXR eelinstalleeritud Ameerika kasti tüüpi alajaam võtab kasutusele uued S9 ja S11 seeria kolmefaasilised üleujutatud trafod on eelised madala koormuseta, madala temperatuuri tõusu, madala müra ja madala kõrgusega. Trafo koormata ja koormuse kaotus on madalam kui algse S9 trafo oma, jõudes praegu kodumaisele arenenud tasemele. Trafo on täielikult suletud struktuuriga, mis isoleerib tõhusalt niiskusest põhjustatud õhusaaste ja isolatsiooni lagunemise. Õlapaagi ülaosale jääb õhupadja 40–90 mm, mis võib mängida soojuse hajumise ja jahutamise rolli koos õlipaagi kesta lainetustega ning võib sisemist rõhku tõhusalt vähendada.

Mõõtmed ja kaal

3. Varukaitsekaitse

See on ühendatud järjestikku trafoharu pistikprobleemidega (vt R1 ja R2 joonisel 2), et moodustada täismõõdu kaitsekaitsmine. See puhub ainult siis, kui alajaama sees on lühise tõrge, seega on puhumise tõenäosus väga madal. See on paigaldatud ülemisse õlipaaki ja õlimahuti tuleb värskendada.

4. Pistiku kaitsme

◆ Selle sulatustuumas on kahekordne tundlikkus (temperatuur ja vool), see tähendab, et see sulab, kui koormuse külg ebaõnnestub (ülekoormus või ülemäärane temperatuur). Pistikprojekti kaitse- ja varukaitsekaitset kasutatakse järjestikku, mis võib kaitsta kogu valikut väikestest voolust (mitu korda sisse) kuni suure vooluni (mitu kümnet kiloaamperit) ja maksimaalne purunemisvool on 50KA.

◆ Varukaitsme ja pistikprogrammi kaitsme mõistlik sobitamine mõjutab otseselt kogu alajaama jõudlust. Ainult 10kV eelinstalleeritud Ameerika kasti tüüpi alajaamast leiate järgmisest tabelist, mis puudutab kaitsme valiku suuniseid. Märkus. See ei sobi muud tüüpi alajaamade jaoks.

● Eelinstalleeritud Ameerika kasti tüüpi alajaama kontuurmõõt
