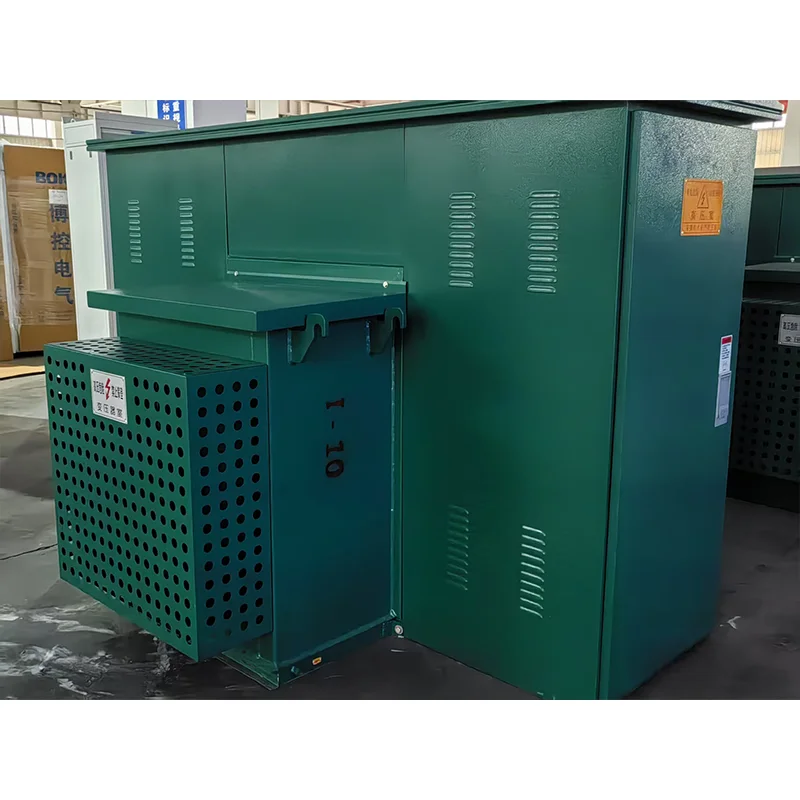

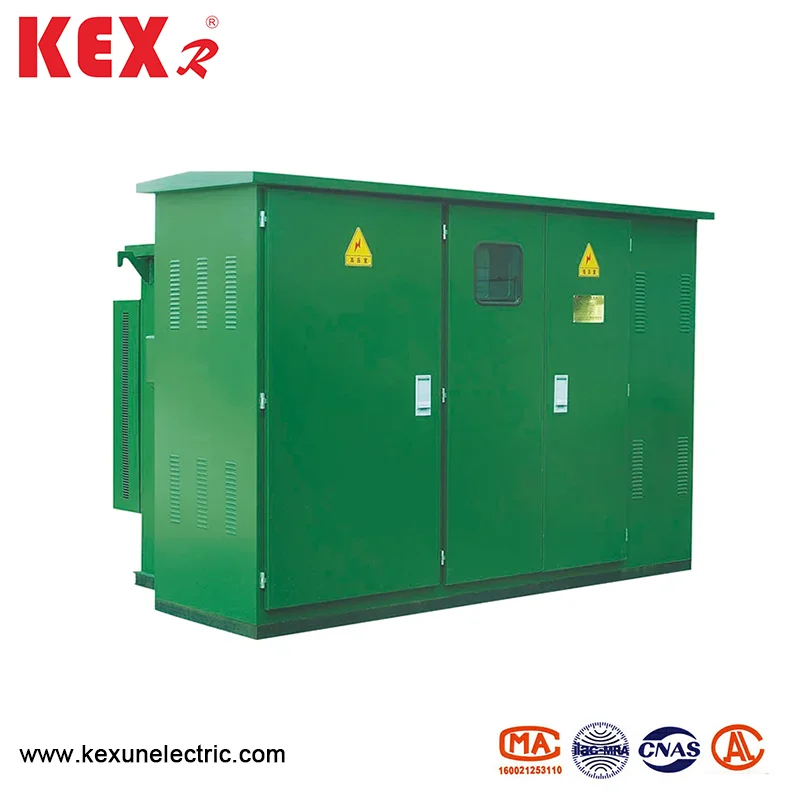

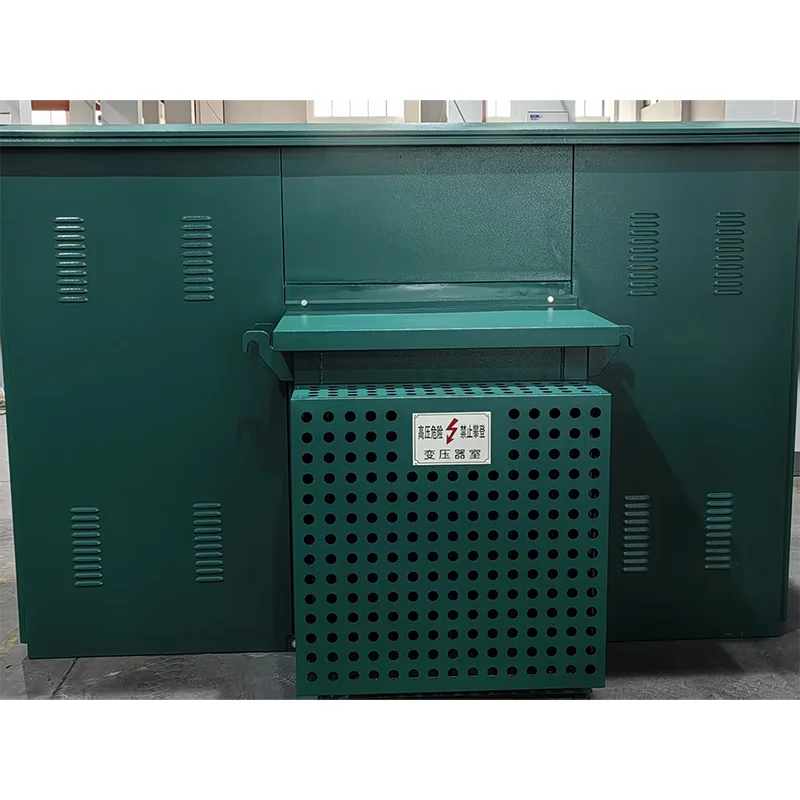

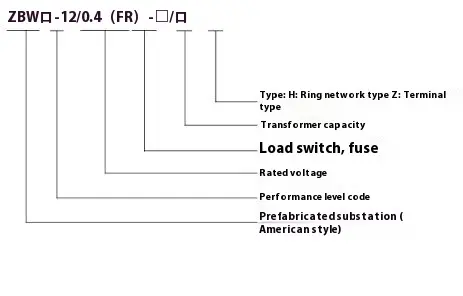

Eelinstalleeritud Ameerika kasti tüüpi kapp

● Toote eelised

1. Eelinstalleeritud Ameerika kasti tüüpi kapist on kompaktne ja standardne struktuur, väike põrandapind, palju vähem kui sama mahutavusega Euroopa tüüp.

2. suletud, isoleeritud struktuur, tugev ohutus.

3. Eelinstalleeritud Ameerika kasti tüüpi kapp võtab kasutusele trafod madala kadu, madala müra, madala temperatuuri tõusu, tugeva ülekoormuse mahutavuse, lühisetakistuse ja tugeva löögikindlusega tagavad toote suure jõudluse.

4. aktsepteerige erinevaid lahendusi, et rahuldada klientide kohandatud vajadusi ja käsitleda erinevaid kasutusstsenaariume.

● Kapi struktuur

◆ Üldine paigutus

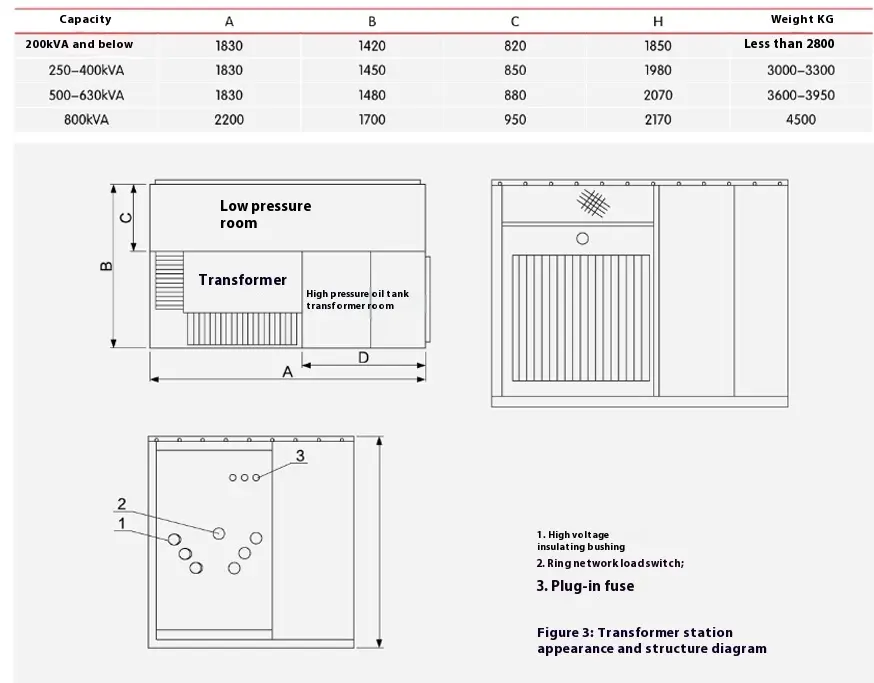

10kV eelinstalleeritud Ameerika kasti tüüpi kapi välimus ja struktuur on näidatud joonistel 2 ja 3. Õlimahuti jaguneb kaheks osaks, ülemine osa on kõrgsurveõlimahuti ja alumine osa on trafo naftapaak. Need kaks osa on ainult elektriliselt ühendatud ja õli on blokeeritud. Skemaatiline diagramm on näidatud joonisel 1, milles "I" ja "I" read on silmuse võrgusisaldused, "LL" harud on trafoharud ja "V" on madala pinge väljund. Kapi saab kasutada nii rõngavõrgu toiteallika süsteemis kui ka terminalisüsteemis ning teisendus on väga mugav. Line ja "Lⅲ" voog lülitatakse rõngasvõrgu koormuslülitiga. Samal ajal on trafo kõrgepinge külje sissetulev klemm varustatud varukaitsekaitsmete ja pistikprogrammidega, et kaitsta lühise rikke ja ülekoormust ning haru temperatuuri kaitset. Samal ajal saab paigaldada ka kõrgepinge kuvaseadmed ja välk. Trafo madalpinge ots on väljastatud pärast arvesti ja madala pingega kaitselüliti läbimist.

◆ Transformer

Eelinstalleeritud Ameerika kasti tüüpi kabinet võtab kasutusele S11 seeria kolmefaasilise õli-nihutatud trafo, millel on madal kadu, madal temperatuuri tõus ja madal müra. Täielikult suletud struktuur isoleerib tõhusalt niiskusest põhjustatud õhusaaste ja isolatsiooni lagunemise. Naftapaagi kesta gofreeritud lehel on soojuse hajumise ja jahutamise funktsioonid ning see vähendab tõhusalt sisemist rõhku.

◆ Kahe Station terminali koormuslüliti

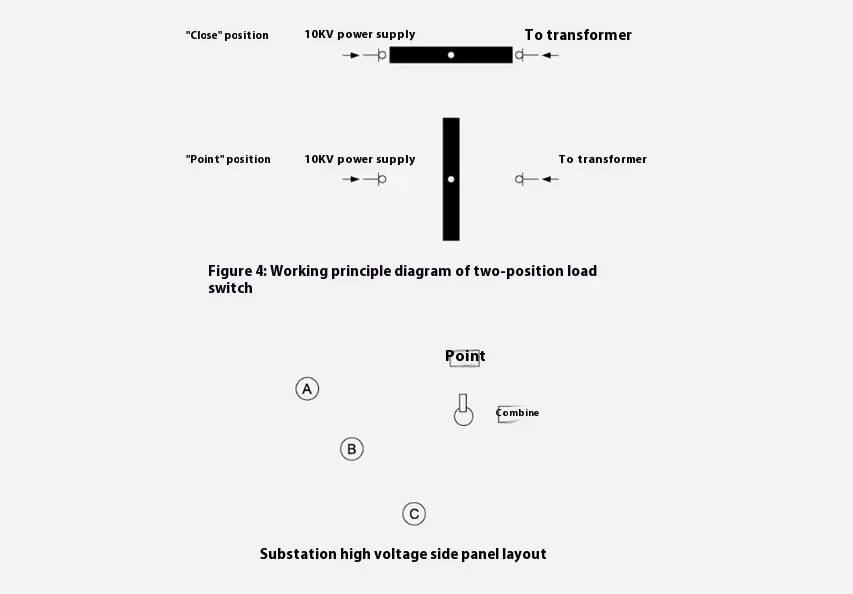

Selle struktuuriskeem on näidatud joonisel 4, milles "I" on ühendatud kõrgepinge sissetuleva klemmiga. Töö ajal lisab kasutaja spetsiaalse töökäepideme koormuslüliti pöörlevasse võlli ja pöörab selle 90 kraadi vastupäeva ja koormuslüliti pöördub asendisse "OFF". Klemmikoormuslüliti katkestab klemmi toiterežiimis ainult trafoharu või töötab pistikprogrammi kaitsme südamiku asendamisel, nii et klemmi negatiivsel koormuslülitil on ainult kaks positsiooni välja ja sisse ja tööjõud on ka väikese suuruse tõttu väike. Õlipaagis oleva õlireostuse vähendamiseks soovitatakse kasutajale enne koormuslüliti kasutamist madalapinge lüliti välja lülitada, et vähendada rõhu küljekoormust.

◆ Kaitsekaitse

Eelinstalleeritud Ameerika kasti tüüpi kapi kaitsekaitsmine on ühendatud järjestikku trafoharus oleva pistikprogrammi kaitsmega (vt R1 ja R2 joonisel 2), et moodustada täisterakaitsekaitse. See puhub ainult siis, kui kapis on lühise tõrge, nii et puhumise tõenäosus on väga madal. See on paigaldatud ülemisse õlipaaki ja õlimahuti tuleb värskendada.

◆ sisestage tüübi kaitsme

Selle sulatustuumas on kahekordne tundlikkus (temperatuur ja vool), see tähendab, et see sulab, kui koormuse külg ebaõnnestub (ülekoormus või liigne temperatuur). Pistikprojekti kaitse- ja varukaitsekaitset kasutatakse järjestikku, mis võib kaitsta kogu valikut väikestest voolust (mitu korda sisse) kuni suure vooluni (mitu kümnet kiloaamperit) ja maksimaalne purunemisvool on 50KA.

Märkus ：

1. Kõik tabelis loetletud on kaitsmete hinnangud. Varukaitsekaitse puhutakse ainult siis, kui eelinstalleeritud Ameerika kasti tüüpi kapi sees on lühiseadlik tõrge.

2. Valitud trafo sobib ainult Dyn11 ühendusrežiimi jaoks.

3. Sisestatud kaitsme valimisel tuleks arvestada, et trafo täisvõimsuse 3-4-kordne vool tuleks sulada 300-ndate aastate jooksul ja samal ajal peaks olema veendunud, et trafo täisvõimsuse voolu ei tohiks 12-kordselt sulatada, kui kasutatakse 0,1S.

4. vastavalt IEC standarditele võib kaitsme töötada poliitilises vahemikus -25 ℃ ~+40 ℃. Kui õli temperatuur on suurem kui +40 ℃, tuleks kaitsme nimivoolu vähendada 1% võrra iga 1 ℃ suurenemise korral.

◆ Küünarnuki tüüp ja "T" tüüpi kaablipea

Kõrgepinge sissetulevad ja väljaminevad 12kV eelinstalleeritud Ameerika kasti tüüpi kabiiniga võtavad kasutusele sissetulevad ja väljaminevad jooned ning suurepinge toiteallikas juhitakse õlimahutist välja epoksü-valatud isolatsioonivarrukatega. Tehase testi ja kasutaja aktsepteerimistesti hõlbustamiseks on isoleerivatel varrukatel ise võime taluda 10kV võimsuse sagedust pinge ja välkkiire impulsi vastu. Enne kaablipea paigaldamist on vaja teada, kas kasutaja nõuab välguarstiid. Vajaduse korral võtab üks komplekt isoleerivaid varrukaid silmuse sissetulevate ja väljaminevate joonte juures topelt-käigutüüpi ja teine ​​komplekt võtab vastu ühe-käigu tüübi.

Valige küünarnuki või T-kujuline kaablipea, mis sobib kaabliosaga, puhastage selle sisemine ja välimine pinda ning isoleeriva hülsi pind veevaba etanooliga, kandke varruka pinnale pisut 7501 vaakumsilikoonimoole ja paigaldage see vastavalt kaablite tööpiirkonna spetsiaalsetele paigalduste spetsifikatsioonidele. Paigaldage topeltpassi isoleeriva hülsi teises otsas spetsiaalne täielikult suletud tsinkoksiidiperiood samamoodi. Vaadake kaablipea paigaldamise juhiseid.

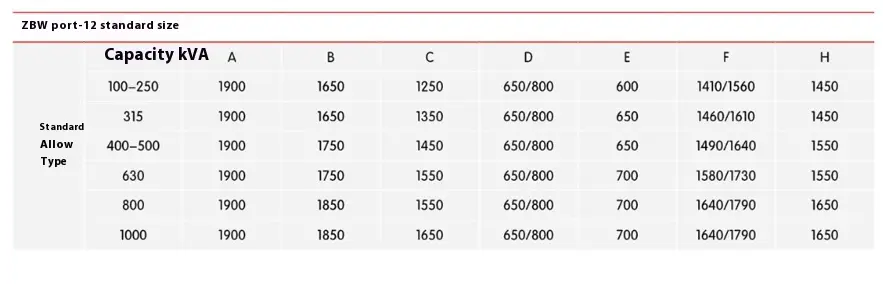

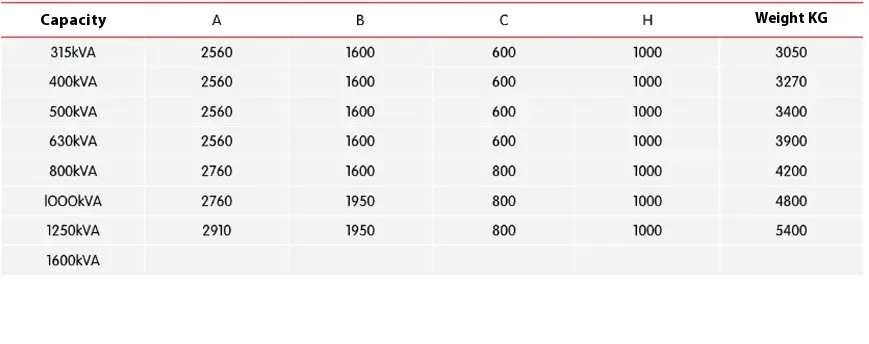

● Eelinstalleeritud Ameerika kasti tüüpi kapi mõõtmed
