Rõngaste võrgukappide tüübid

Ühisrõngasvõrgu kapid saab jagada nelja kategooriasse vastavalt isolatsioonikandjate klassifikatsioonile.

1. Õhuisolatsiooniga tüüp: selline rõngasvõrgu kapp kasutab peamise isolatsioonikandjana õhku ja sisemusse paigaldatud koormuslülitid hõlmavad peamiselt gaasitootmise tüüpi, suruõhu tüüpi ja vaakumtüüpi. Nende hulgas on gaasitootmine ja suruõhutüüp nende vähese töökindluse tõttu põhimõtteliselt välja jäetud. Praegu kasutatakse enamikes õhuisolatsiooniga kappides vaakumkoormuse lüliteid, kuid piiratud õhuisolatsioonivõime tõttu on kapi korpus tavaliselt suur.

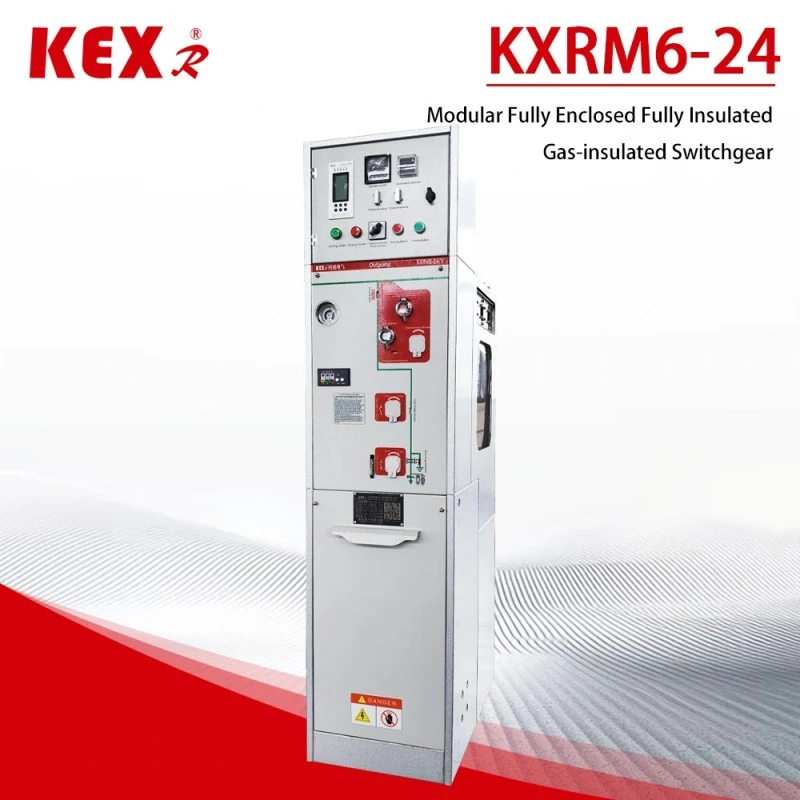

2.SF6 gaasiisolatsiooniga tüüp: see on praegu kõige laialdasemalt kasutatav tüüp. See kasutab isolatsiooni- ja kaarekustutusainena suurepärase jõudlusega gaasi SF6 ning selle eeliseks on väike maht, kompaktne struktuur, kõrge töökindlus ja vähene hooldus. SF6 koormuslüliti saab hõlpsasti realiseerida "kolme asendit" (sisse, välja ja maandus).

3. Tahke isolatsioonitüüp: see on suhteliselt uus tehnoloogia. Vaakumkatkestus ja juhtivad pistikud on kapseldatud tahkete materjalidega, nagu epoksüvaik, mis lühendab oluliselt faaside ja maapinna vahelist isolatsioonikaugust. Selle maht võib olla isegi väiksem kui SF6 kapis ja see väldib kasvuhoonegaasi SF6 kasutamist, millel on ilmsed keskkonnakaitselised eelised ja laiaulatuslikud arenguväljavaated.

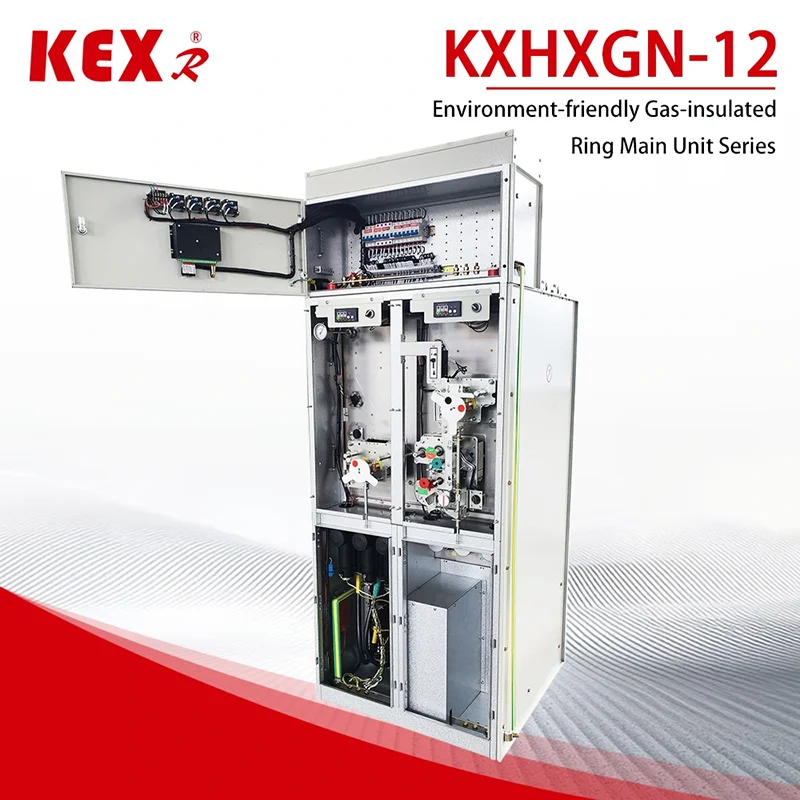

3. Keskkonnakaitsegaasi isolatsiooni tüüp: SF6 kasvuhooneefektiga toimetulekuks on viimastel aastatel hakatud tööstuses isolatsioonimaterjalina kasutama keskkonnakaitsegaase nagu lämmastik ja kuiv õhk. See on üks tuleviku arengusuundi.
