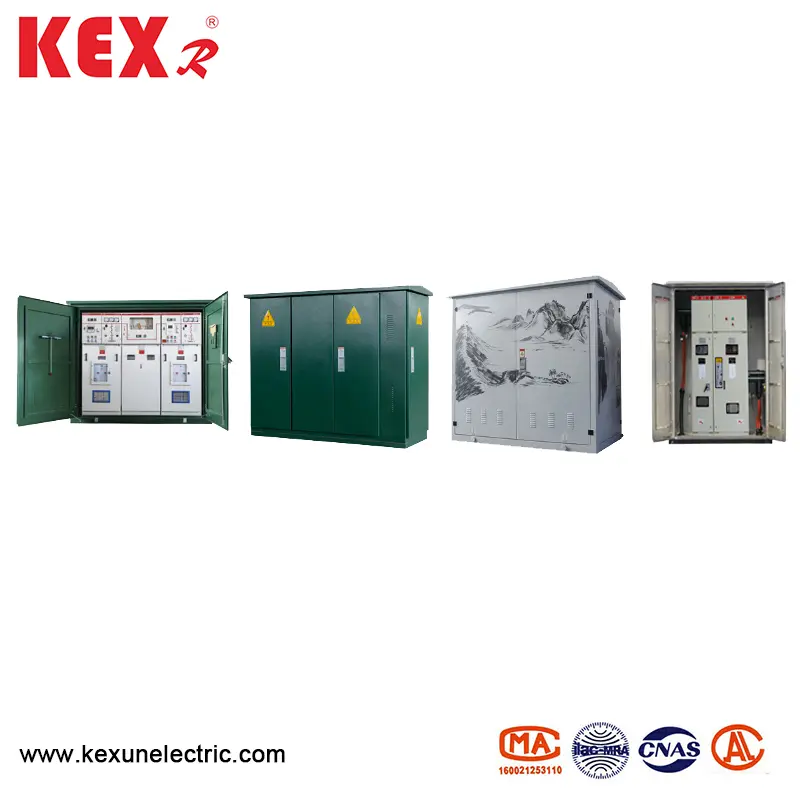

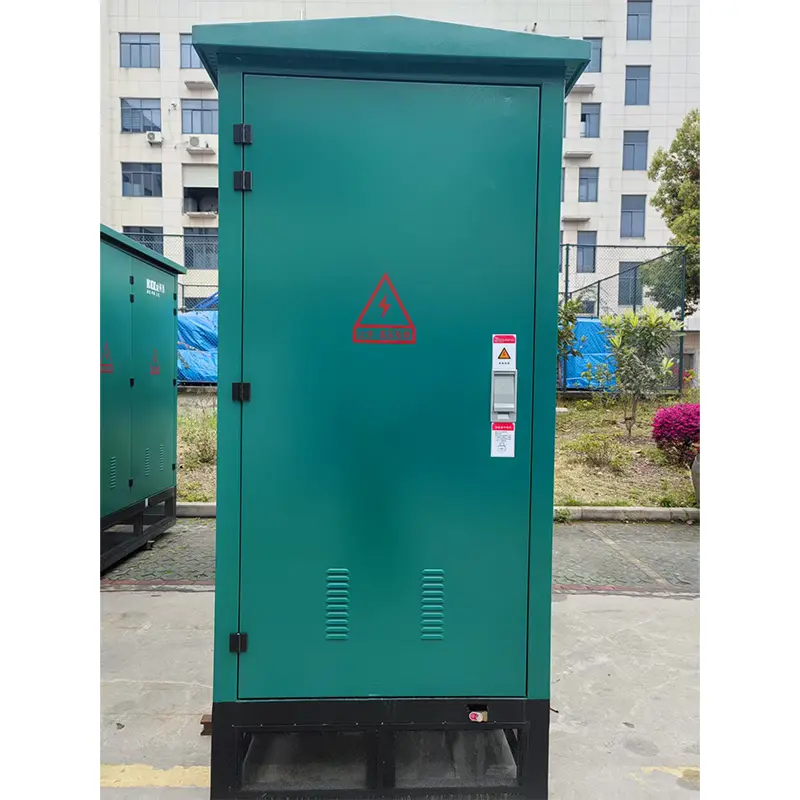

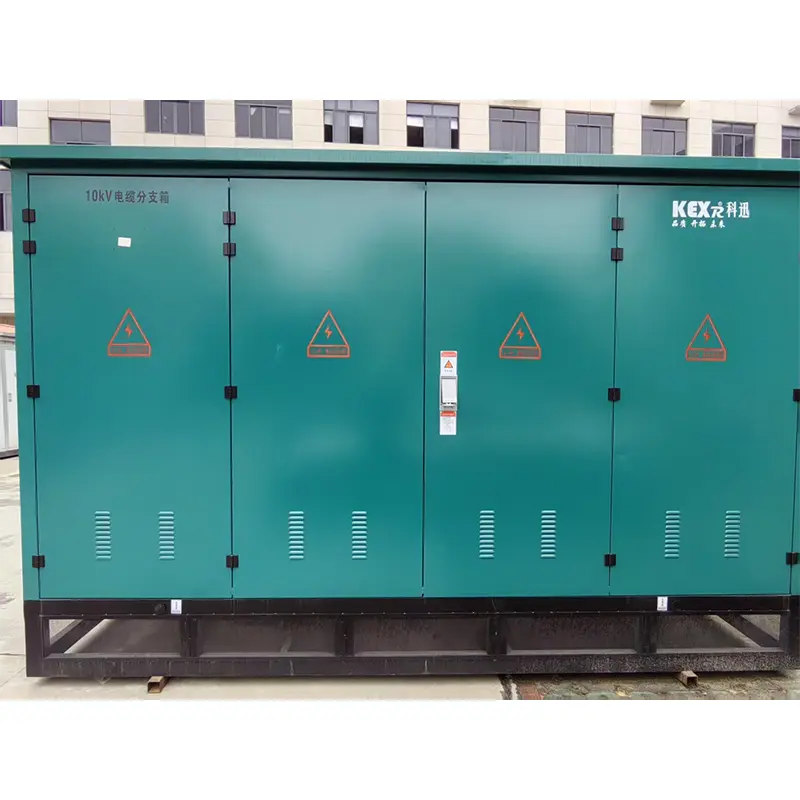

Laadimislüliti kaabli harukast

● Toote ülevaade

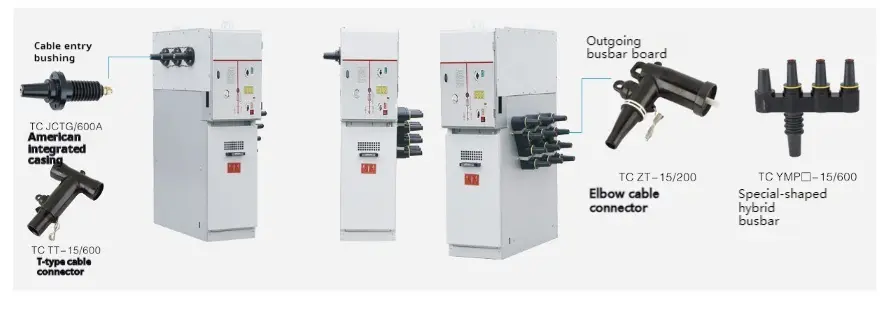

DFW koormuslüliti kaablikoru kast on kokku pandud kolmejaama SF6 koormuslülitiga, kusjuures vasaku ja parema sissetuleva ja väljaminevate joonte geniaalne eraldamine, minimaalne konstruktsiooni kujundus ja tugevaim kaabli konfiguratsioonifunktsioon, kuni 8 sissetuleva ja väljamineva joonega. Filiaalkast ei säilita mitte ainult traditsioonilise kraanikasti eeliseid, vaid sellel on ka mõned ringvõrgukapi eelised, seega on see ideaalne varustus linnavõrgu rekonstrueerimiseks. Väikesuurus, hooldusvaba, hea tehniline majandus, kõrge töökindlus, lihtne paigaldus ja mugav kasutamine. SF6 koormuslülitiga kaabelharu kasti iseloomustatakse selle poolest, et kastis on kolm sektsiooni, millest üks on suletud, ja suletud sektsioon on täidetud mikrosurvega väävli heksafluoriidigaasiga, milles rohkem kui üks koormus on samaaegselt välja lülitatud. Koormuslüliti töömehhanism paikneb töösaja sektsioonis ning kaablipostide ja kaabelt klemmide kaabli sektsioonis on kaablipostid ja kaabelklemmid ning kaabelt klemmid on ühendatud koormuslülitiga. Koormuslüliti koormuslülitites on pöörleva laua dünaamilised ja staatilised kontakt tüüpi koormuslülitid ning iga koormuslüliti pöörlev võll on fikseeritud sümmeetrilisele sektorile võlli ümber kolme kihiga. Kaabelkambris olevad kaablid on rühmitatud kolme faasi ja iga rühma kolm kaabelklemmi jaotatakse paralleelselt ja kaldus allapoole. Iga kaabli klemm on vertikaalselt ühendatud kaablihunnikuga ja kolm kaablihunniku joont on üksteisega paralleelsed. Suletud sektsioonil on rõhu leevendamise torustik.

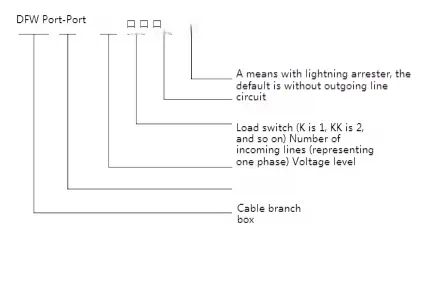

● Mudeli tähendus

● Tehniline parameeter

● kontuuriskeem

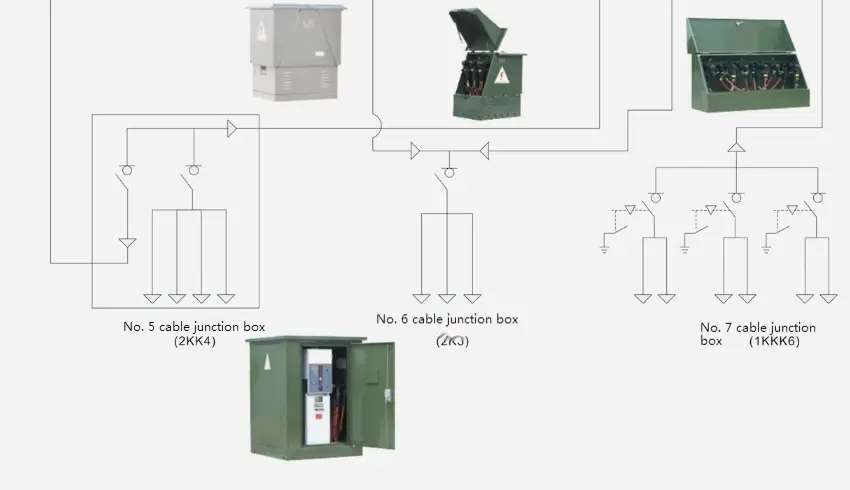

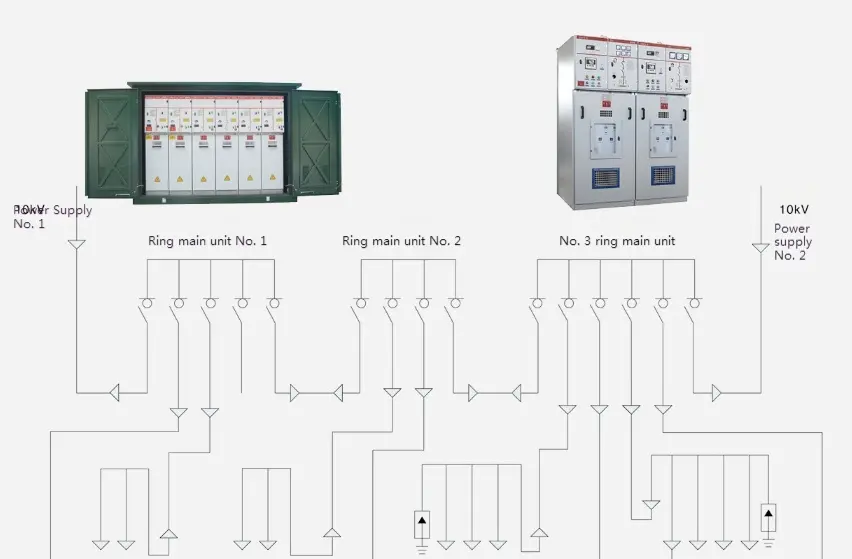

● Tüüpiline juhtmestiku skeem

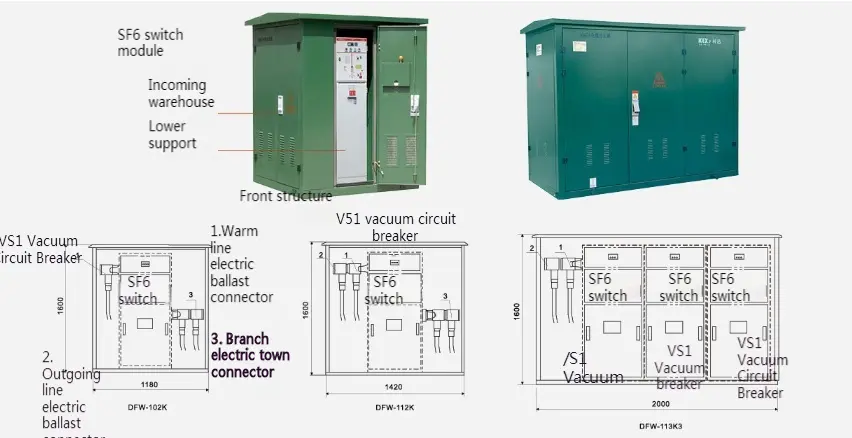

● SF6 koormuslülitiga kaabelharu kasti skemaatiline diagramm

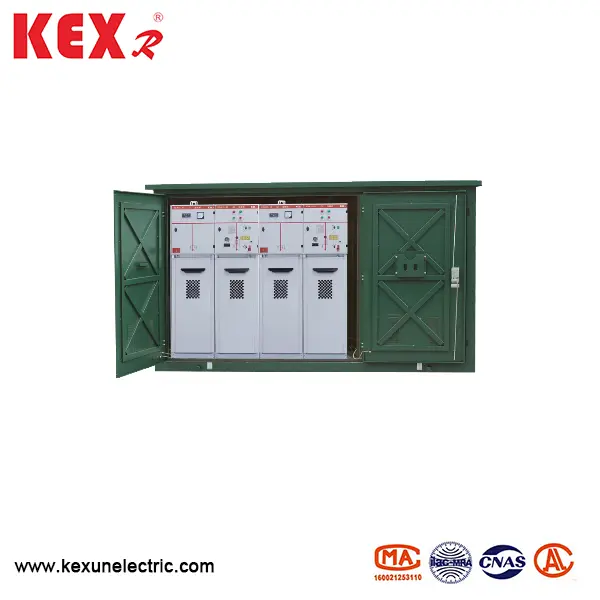

● Laadimislüliti kaabli harukast vaakumkoormuslülitiga (vaakumkaitselüliti)

Kasutage kodumaist kvaliteetset vaakumkoormuslüliti komplekti, eraldage nutikalt vasak- ja parempoolsed sissetulevad ja väljaminevad jooned, väikseim konstruktsiooni kujundus, tugevaim kaabli konfiguratsioonifunktsioon ning sissetulevad ja väljaminevad read võivad jõuda 8 kanalit. Filiaalkast ei säilita mitte ainult traditsioonilise kraanikasti eeliseid, vaid sellel on ka mõned ringvõrgukapi eelised, seega on see ideaalne varustus linnavõrgu rekonstrueerimiseks. Väikesuurus, hooldusvaba, hea tehniline majandus, kõrge töökindlus, lihtne paigaldus ja mugav kasutamine. Kaabelharu kasti vaakumkoormuslülitiga (vaakumkaitselüliti) on iseloomustatud selle poolest, et kastis on kolm sektsiooni, millest üks on suletud, ja koormuslüliti töömehhanism asub otse harukasti ees, mis võib realiseerida käsitsi või elektritööd. Kaabliruumis on kaabli- ja kaabelt klemmid ning kaabelt klemmid on ühendatud koormuslülitiga. Kaabekambreid saab kavandamisskeemi korral kaitsmega kaitsta ja disainilahendus on mitmekesine, mis võib realiseerida telemeetria, kaugjuhtimispuldi ja kaugsuhtluse funktsioone.

◆ Tehniline parameeter

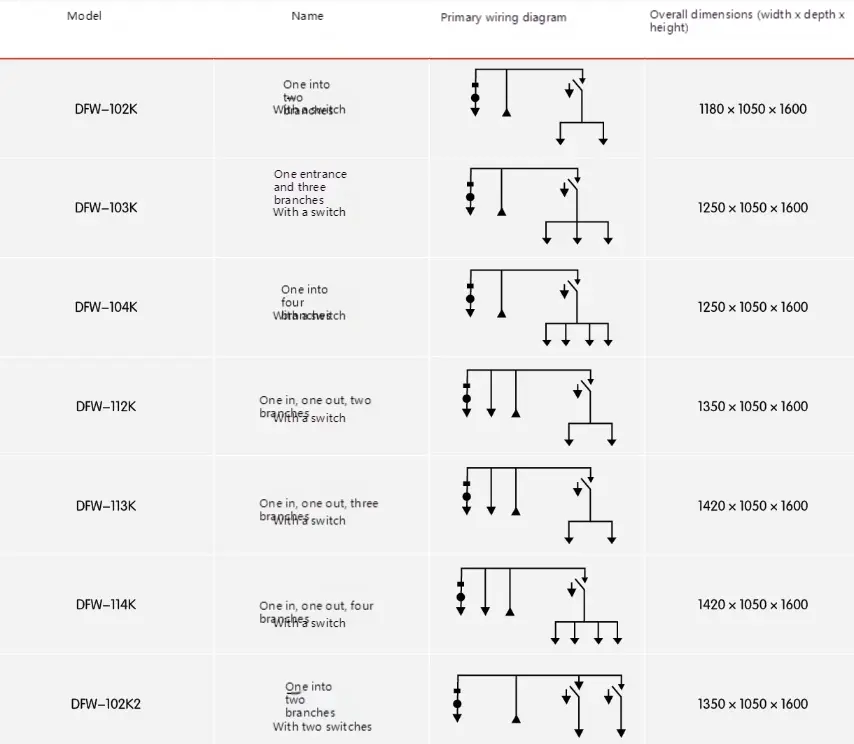

● Tüüpiline primaarsüsteemi diagramm
