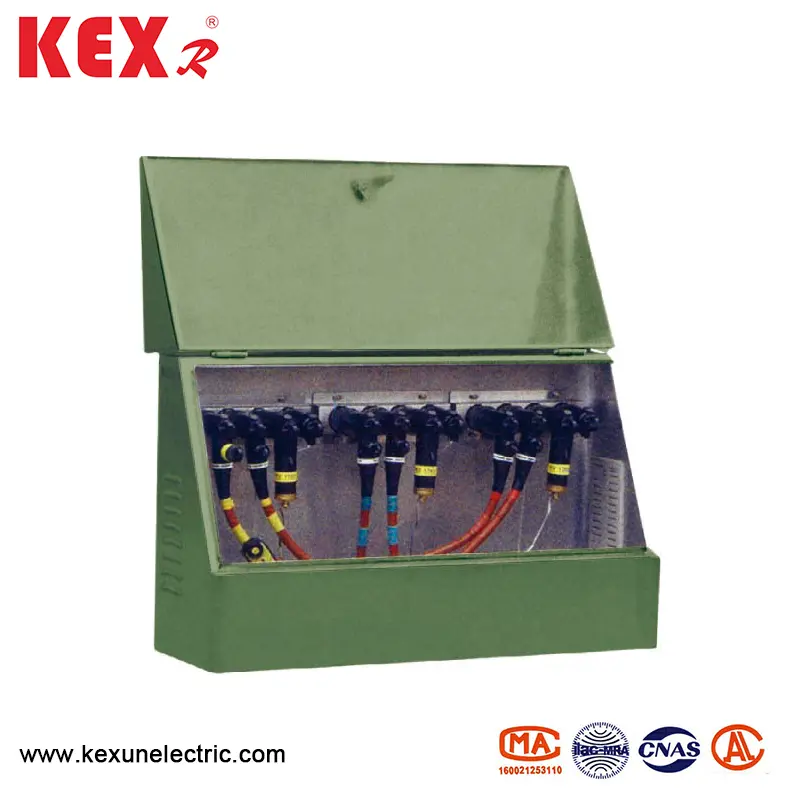

25kV Ameerika kaabelharu kast

● kasutustingimused

25kV Ameerika kaabelharu kast sobib kasutamiseks järgmistel tingimustel.

▶ Keskkonnatemperatuur: vahemikus -30 kuni 40 ℃

▶ Tuule kiirus: alla 34m/s (alla 700Pa)

▶ Niiskus: päevane keskmine õhuniiskus alla 95%; igakuine keskmine õhuniiskus alla 90%

▶ Löögikindel: horisontaalne kiirendus ei ületa 0,4 m/s ja vertikaalne kiirendus ei ületa 0,15 m/s.

▶ Paigaldussaidi kalle: alla 3 °

▶ Paigaldamiskeskkond: DFW -tüüpi 25kV Ameerika kaablikarbikasti ümbritsev õhk ei tohiks ilmselgelt saastada söövitav, põletav gaas, veeauru jne ning paigalduskohas pole vägivaldset vibratsiooni.

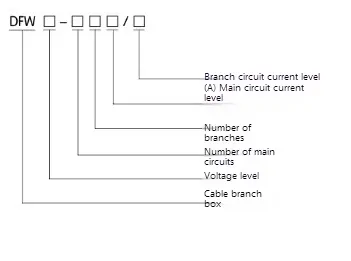

● Mudeli tähendus

● Tehniline parameeter

● 25kV Ameerika kaabelkasti näidisskeem

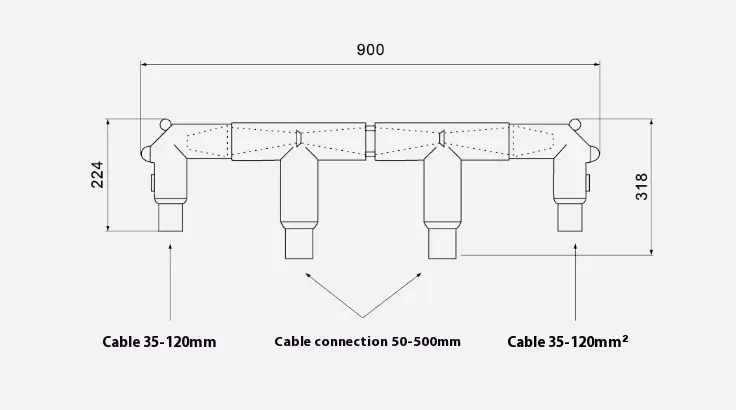

Kui 25kV Ameerika kaabelharu kasti ei saa saidi piiramise tõttu asetada, saab seda otse kaabliühendustega ühendada, moodustades mitu kaabelharu (siiniribad pole vaja ja ühendusmeetod on näidatud järgmises näites) ja paigutada kaabli kraavi või muudesse kohtadesse. Näide 1 Iga nelja sissetuleva ja väljamineva liini (2 × 600A+2 × 200A) rühm koosneb kahest T-II kaabliühendusest, kahest küünarnuki pistikust ja vahepealsest pistikust. T -ⅱ kaabli pistik 200A on ühendatud küünarnuki kaabli pistikuga (teine ​​külg on ühendatud kõik isoleeritud oksiidiperioodiga).

Suuruse näidete kohta vaadake allolevat joonist ：

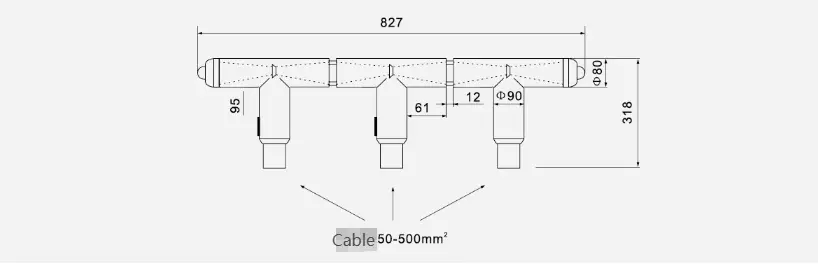

Näide 2 Kolm juurdepääsuliini (3x600A) Iga etapp koosneb kolmest T-kujulisest kaabliühendusest ja kahest vahepealse ühendava pistikust. Mõõtmete ja näidete leiate allolevast joonisest:

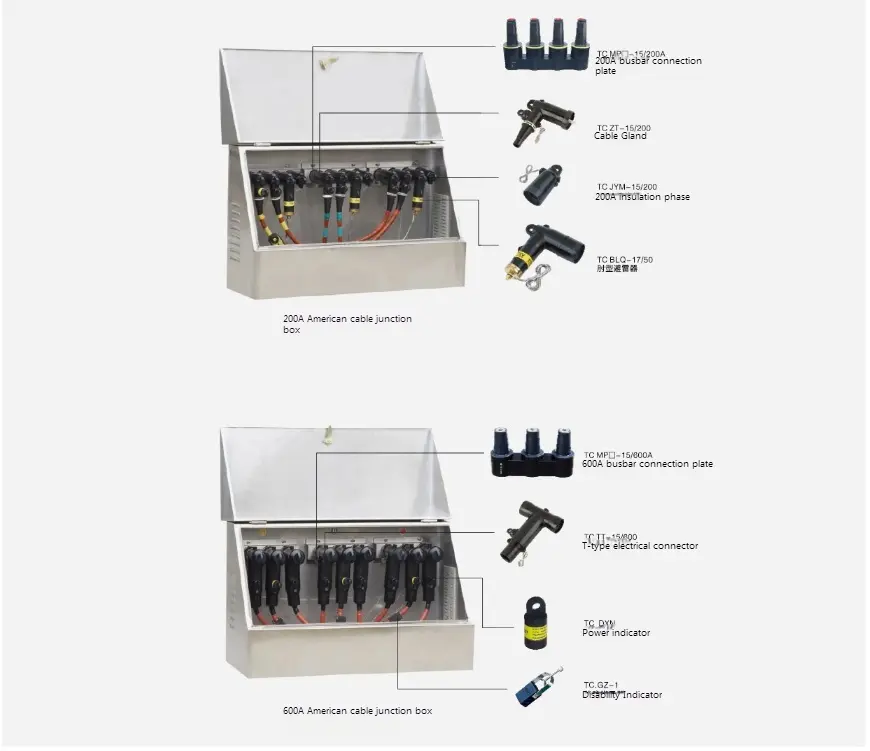

● Näiteskeem
