AIS SwitchGear

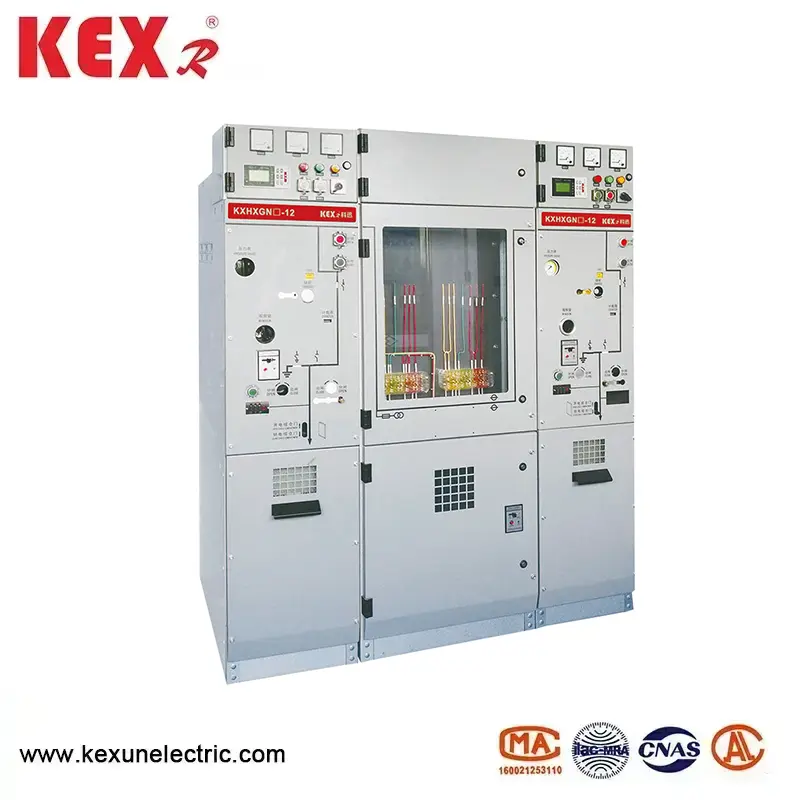

KXHXGN-12 Type AIS Lülitiseadmed, mille Hiinas on jõuülekande- ja jaotumisseadmete tarnija KEXR, on 12kV gaasi isoleeritud rõngavõrgukapp (C-GIS), mille keskkonnakaitsegaaside (näiteks kuiv õhk, lämmastik või sega gaas) on isolatsiooni keskkond, mis sobib rõngaste toiteallikaks, terminaalse toiteallikaks ning väikest levitamisvõrku.
Mudel: KXHXGN-12
Bränd ： kexr

Saada päring

Tootekirjeldus

● AIS SwitchGeari peamine funktsioon

(1) Keskkonnakaitse eelised

◆ Vabad SFGA-d: AIS-lülitusseadmed kasutavad kuiva õhku, lämmastikku või uut keskkonnakaitsegaasi (näiteks G, AirPlus® jne), mis on kooskõlas EL F-GAS-i eeskirjadega ja Hiina "topelt süsiniku" poliitikaga.

◆ Madala süsinikusisaldusega emissioon: võrreldes SF -rõnga võrgukapiga, läheneb GWP (globaalne soojenemispotentsiaal) null.

(2) konstruktsiooni kujundus

◆ Moodulkujundus: sissetuleva liini, väljuva joone, mõõtmise ja PT AIS -i lülitiüksus saab laiendada.

◆ suletud struktuur: AIS-lülitusseadmete kaitsetase jõuab IP67, mis on tolmukindel, niiskuskindel ja kondensatsioonikindel, mis sobib karmi keskkonna jaoks.

◆ Kompaktne suurus: see säästab ruumi kui AIS Ring Network kapp ja on keskkonnasõbralikum kui traditsiooniline SF₆ GIS.

(3) Arukad võimalused

Intelligentse seire (näiteks DTU, veebipõhine temperatuuri mõõtmine, osaline tühjenemise jälgimine jne) saab valida, et toetada asjade internetti (IoT) juurdepääsu ning kaugtöö ja hoolduse realiseerimiseks.

● AIS SwitchGeari tehnilised parameetrid

◆ kaitselüliti kapp

Ese				Ühik	Andmed
Hinnatud pinge				Kv	12
Hinnatud sagedus				Hz	50
Riideallik tase	1min töösagedus peab olema Pinge		Groud ， faasi faasi	Kv	42
			Katkestama		48
	Valgustuse impulss talub pinget （Peak）		Groud ， faasi faasi	Kv	75
			Katkestama		85
	1min võimsuse sagedus talub lisa-/juhtimisahela pinget (maapinnale)			Kv	2
Hinnatud vool				A	630
Lühiajaline vastuolus praegune （virtuaalne väärtus）			Põhiahel/maanduslüliti	selle	25/4S
			Maandusküsimus	selle	21,7/4S
Hindatud tipptasemel voolu			Põhiahel/maanduslüliti	selle	63
			Maandusküsimus	selle	54.5
Hinnatud lühise vooluvool ja ajad				ka/aeg	25/30
Nimetatud lühise sulguv vool (tipp)				selle	63
Niitkaabli laadimisvaheaja vool				A	25
Breakeri O-0.3S-CO-180S-CO nimiväärtus
Mehniline elu		Purustaja /lahtiühendus		Aeg	10000/3000
IP -kraad		Suletud kast			Ip67
		Swichgear kest			Ip4x
Gaasirõhk		Gaasi laadimistase (20 ℃, gabariidi rõhk)		Mpa	0.02
		Nimega gaasi minisus (20 ℃, gabariidi rõhk)		Mpa	0
Tihendusjõudlus,		Aastane lekkemäär		%Aastas	≤0,05

◆ Laadimislüliti kapp

Ese			Ühik	Andmed
Hinnatud pinge			Kv	12
Hinnatud sagedus			Hz	50
Riideallik tase	1min töösagedus peab olema Pinge		Kv

	Valgustuse impulss talub pinget （Peak）		Kv

	1min võimsuse sagedus talub lisa-/juhtimisahela pinget (maapinnale)		Kv	2
Hinnatud vool			A	630
Lühiajaline vastuolus praegune （virtuaalne väärtus）		Põhiahel/maanduslüliti	Selle	25/4S
		Maandusküsimus	Selle	21,7/4S
Hindatud tipptasemel voolu		Põhiahel/maanduslüliti	Selle	63
		Maandusküsimus	Selle	54.5
Nimetatud lühise sulguv vool (tipp)		Koormuslüliti/maanduslüliti	Selle	63
Hinnatud aktiivne koormus katkestav vool			A	630
Nimetatud suletud ahela katkestav vool			A	630
5% -line aktiivne koormus katkestav vool			A	31.5
Niitkaabli laadimisvaheaja vool			A	10
Hinnatud aktiivse koormuse pausi ajad			Aeg	100
Maapealse rikke voolu purunemine			A/aeg	31,5/10
Liinide ja kaablite laadimisvool on maapealse rikke tingimustes lahti ühendatud.			A/aeg	17.4/10
Mehniline elu	Purustaja /lahtiühendus		A/aeg	10000/3000
IP -kraad	Suletud kast			Ip67
	Swichgear kest			Ip4x
Gaasirõhk	Gaasi laadimistase (20 ℃, gabariidi rõhk)		Mpa	0.02
	Nimega gaasi minisus (20 ℃, gabariidi rõhk)		Mpa	0
Tihendusjõudlus,	Aastane lekkemäär		%Aastas	≤0,05

● AIS SwitchGeari rakendusstandard

◆ GB/T 1022 levinud tehnilised nõuded kõrgepingeliste ja juhtseadmete standardid. ◆ GB/T39063640.5KV vahelduvvoolu vahelduvvoolu metalliga suletud lüliti- ja juhtseadmed.

◆ GB/T1985 kõrgepinge vahelduvvoolu eraldamislüliti ja maanduslüliti

◆ GB/T38043,6-40.5KV AC AC kõrgepinge koormuse lüliti

◆ GB/T1984 kõrgepinge vahelduvvoolulüliti

◆ GB/T4208 kestakaitse taseme IP -kood

◆ GB/T7354 Osaline tühjenemise mõõtmine

◆ GB/T311.1 Isolatsiooni koordineerimine 1. osa: määratlus, põhimõtted ja reeglid

● AIS SwitchGeari tingimuste kasutamine

◆ maksimaalne temperatuur: +45 kraadi Celsiuse;

◆ Minimaalne temperatuur: -25 kraadi Celsiuse;

◆ maksimaalne temperatuur: (keskmine 24-tunnine) +35 kraadi Celsiuse;

◆ maksimaalne keskmine suhteline õhuniiskus (24 tundi 1: ≤ 95%; kõrgus: ≤ 1500m; seismiline võime: 8 kraadi;

◆ Kaitseaste: laetud keretihend IP67, lüliti kapi kest IP4X ；

◆ Ümbritsev õhk ei tohiks ilmselgelt saastada söövitav põletav gaasi- ja veeaur.

◆ Vägivaldne vibratsioonikoht pole sagedane ja karmide osade all olev karmus vastab igasugustele nõuetele.

◆ Kui seda kasutatakse tavalistes keskkonnatingimustes, mis ületavad GB/T3906

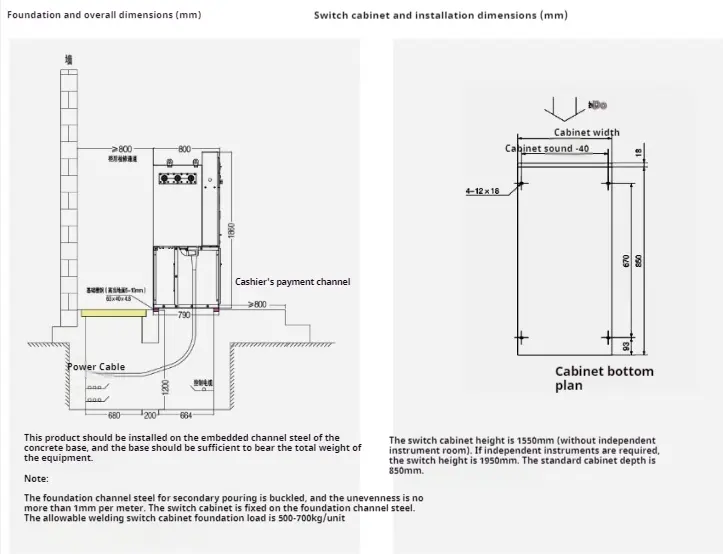

● Installimisjuhised

Ais Switchgear
