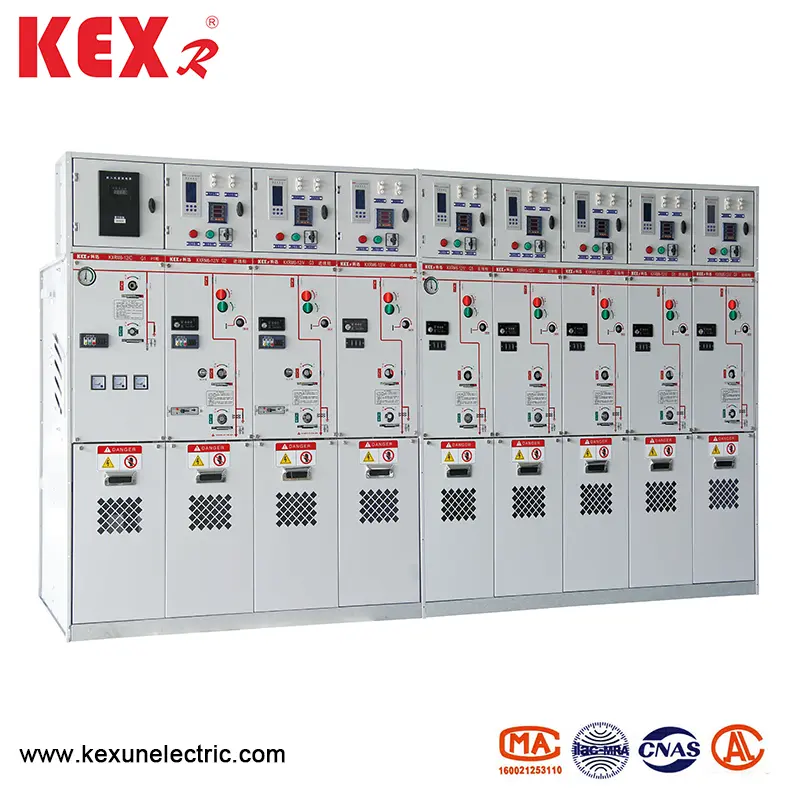

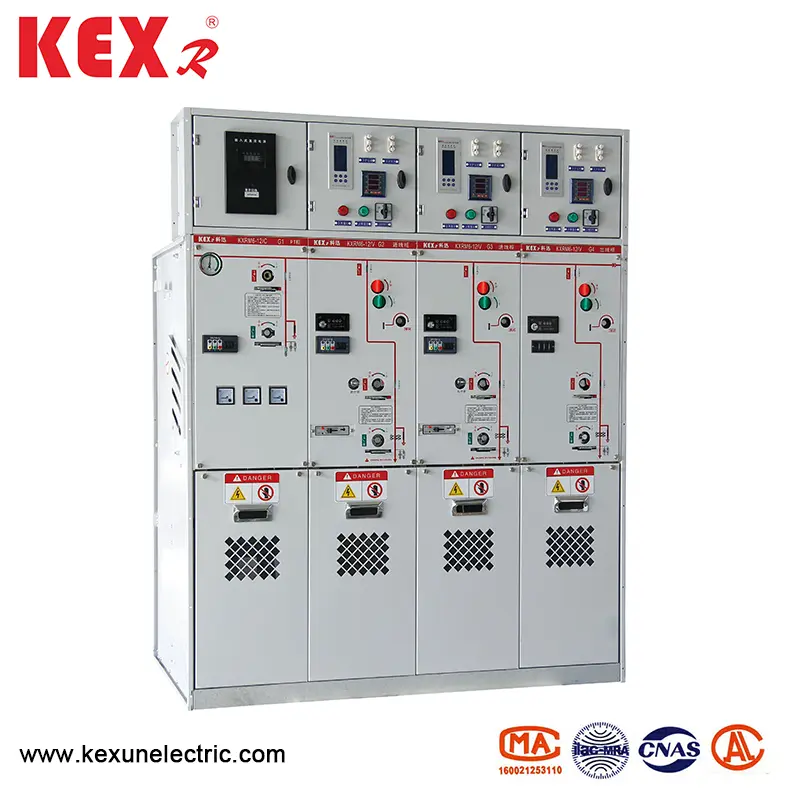

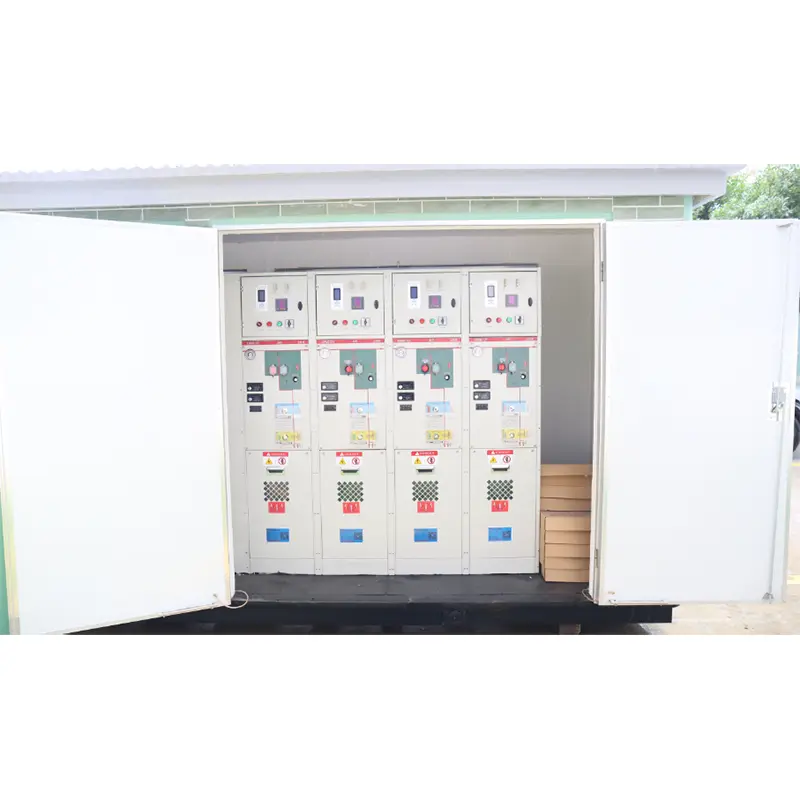

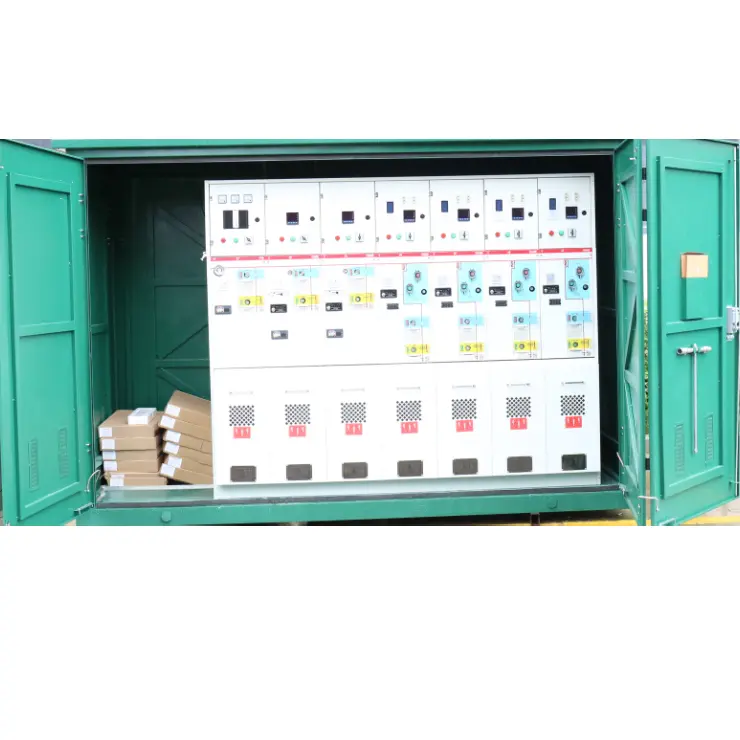

Kõik suletud isoleeritud gaasikapi

● kasutustingimused

KXMR6-12 Tüüp Kõik suletud isoleeritud gaasikapp sobivad erinevates keskkondades, näiteks kõrge ja madala temperatuuriga (+40 ℃ ~ -40 ℃), niiskus, tolm, soolareostus, kaevandused ja kõrge kõrgus (1000 m), lühiajaline vees 24 tunni jooksul kasutamist ei mõjuta seda kasutamist.

Märkus. Kui kõrgus on kõrgem, märkige palun konkreetne kõrgus.

● Tooteomadused

▶ KXRM6-12 Kõik suletud isoleeritud gaasikapi kasutavad kaare kustutamise ja isoleeriva keskkonnana SF6 gaasi.

▶ Kapp on täielikult suletud ja isoleeritud; Bussid, lülitid ja elavad osad on täielikult suletud roostevabast terasest koorega.

▶ Õõnsus on täidetud 1,4-otstarbelise SF6 gaasiga ja kaitsetase jõuab IP67-ni: välised keskkonnatingimused ei mõjuta kogu lüliti seadet täielikult, mis tagab lüliti normaalse toimimise isegi äärmuslikel juhtudel, näiteks lühiajaline veekümblus, ja toode on kogu eluks hooldusvaba.

▶ Kapist on täiuslik "viie ennetamise" põimimise seade, mis välistab täielikult inimeste misost põhjustatud personali ja seadmete võimalikud tööhäired.

▶ Kõigil kappidel on usaldusväärsed ohutu rõhu leevendamise kanalid, mis tagavad operaatorite isikliku turvalisuse ka äärmuslikel juhtudel.

▶ Kapp on jagatud kahte tüüpi: fikseeritud ühiku kombinatsioon ja laiendatav ühiku kombinatsioon.

▶ KXRM6-12 suurus on kõik suletud isoleeritud gaasikapi paigaldamiseks mugav ning see võib olla sobiv kitsa ruumi ja kehvade keskkonnatingimustega kohtadele.

▶ Kapi saab varustada elektri-, kaugjuhtimis- ja seireseadmetega vastavalt kasutajate erinevatele vajadustele.

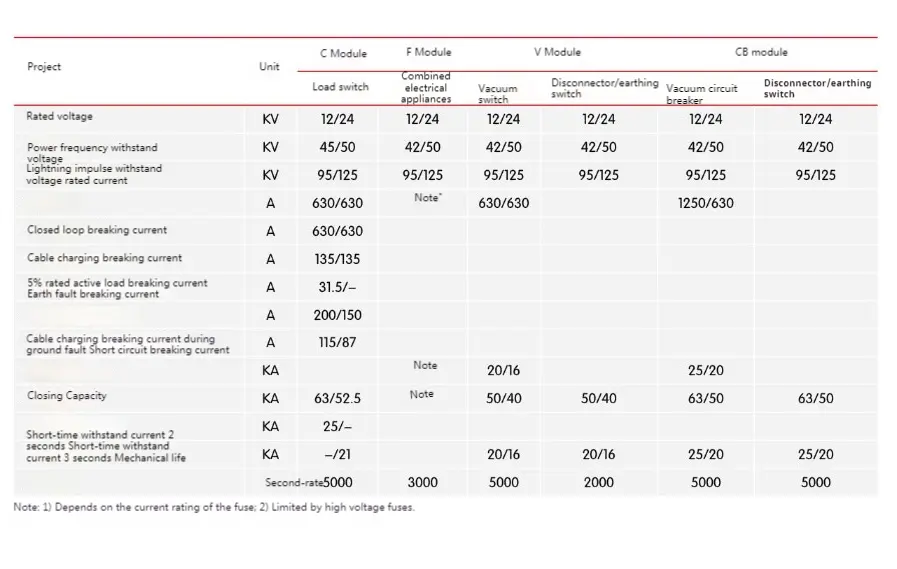

● Tehniline parameeter

● Trafo ja liini kaitse

KXRM6-12 Kõik suletud isoleeritud gaasikapi ühiku kombinetüübid pakuvad kahte trafo kaitserežiimi, nimelt koormuslüliti kaitsme kombineeritud seadet ja releekaitsega kaitselüliti.

1. Transformeri kaitse on voolu piirava kõrgepinge kaitsme ja koormuslüliti kombinatsioon. Kaitsmeruum paigaldatakse eraldi lukustatud korpuse taha, mis asub seadme ees. Koormuslüliti kasutab vedru energia salvestusmehhanismi, mille saab käivitada kaitsme ründaja.

2. Korralduse hõlbustamiseks kaitset saab töökäepidet kasutada kaitsmekambri otsakatte eemaldamiseks. Kaitsme komistamise mehhanism on eelnevalt positsioneeritud, mis tagab kogu süsteemi veekindla jõudluse.

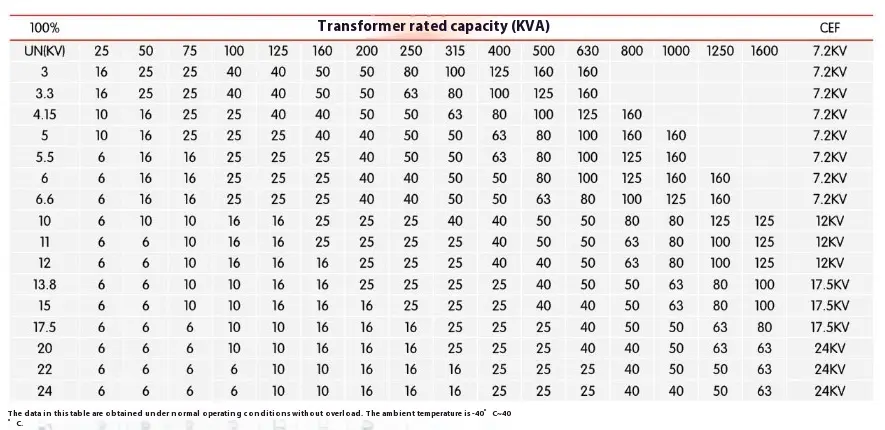

● Kaitsme- ja trafode võrdluslaud

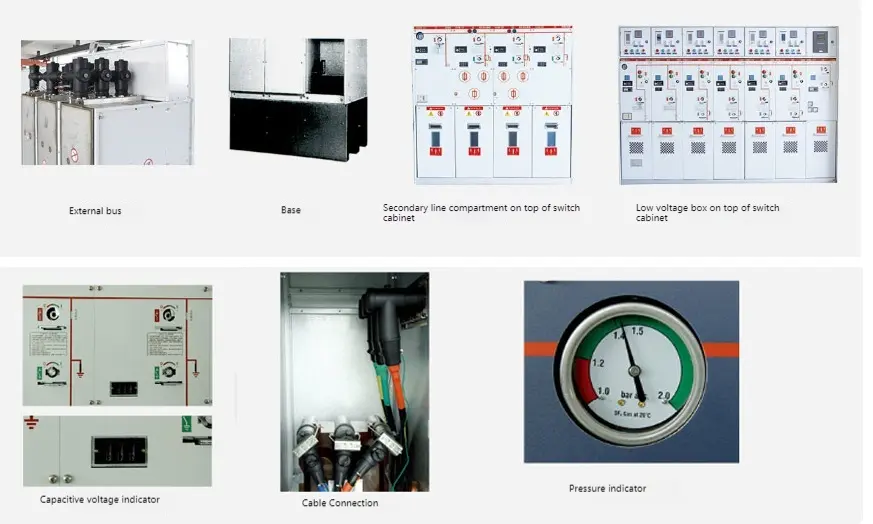

● Valikud lisaseadmed

◆ lisakontakt

Kõiki laadimislülitid ja kaitselülitid saab varustada 2NO+2NC -ga, mis näitab lüliti asendit. Trafolülitile ja kaitselülitile saab paigaldada paralleelse reisimähise (AC või DC) ning madalapinge juhtkomponent asub esipaneeli taga.

◆ pingenäitaja

Mahtuvuslik pinge indikaator näitab, kas puks on laetud või mitte, ja sellel olev pistikupesa saab kasutada tuumafaasi jaoks.

◆ Lühi ja maapinna rikke indikaator

Rikete asukoha hõlbustamiseks saab kaablilülitimooduli varustada lühise ja maandumis rikke indikaatoritega lihtsa rikke tuvastamiseks.

◆ Elektriline töö

See on kaabellülitiüksuse ja trafoüksuse käsitsi töömehhanismi standardskeem. Võite valida ka elektrilise töömehhanismi paigaldamise. Kaablilülitid, vaakumkaitselülitite ja maanduslülitid juhivad kõik esipaneeli taga asuvad mehhanismid. Kõiki lülitid ja kaitselülitite abil saab kasutada käepideme (standardkonfiguratsioon) abil või neid saab varustada mootori töömehhanismiga (lisaseadmed). Kuid maanduslülitit saab kasutada ainult käsitsi ja mehhanism, millel on võime rikkevoolu sulgeda, on konfigureeritud.

◆ Kaabel

Paigaldatakse standardsed puksid vastavalt DIN47636 -le. Kõigil puksidel on maapinnast sama kõrgus ja neid kaitseb kaabliruumi katteplaat. Mõningaid katteplaate saab maanduslülitiga omavahel lüüa ja topeltkaabli sissetulevate joonte jaoks saab kasutada ka spetsiaalseid topeltkaabliruumi katteplaate.

◆ rõhu indikaator

Tavaliselt on varustatud rõhu indikaatoriga, mis moodustab rõhumõõturi. Lisaks saab rõhu vähenemise näidata elektrilisi kontakte.

◆ Võtmelukk

Paigaldatakse kaitselülitite, laadimislülitite ja maanduslülitite võtmelukud. Seda saab varustada lukustusega põimimisega poolkeltriga, mis sobib kaitselülitite, laadimislülitite ja maanduslülitite jaoks.

◆ Quencher

Kõiki rõngasvõrguüksusi saab varustada kaarearreventidega. Kaasas aset leiab kaare arreteerijad automaatselt sissetuleva puksi, sealhulgas D, DE ja V moodulid, ja kõik kaablimoodulid saavad varustada kaarearrestriga. Nad peavad tellima koos seadmega ja ei saa seda muuta. Kaarekustuti toimingut saab selle meetodi abil näidata ning SF6 -kapis olevad elektrilised kontaktid on ühendatud esipaneeli taga oleva klemmiga.

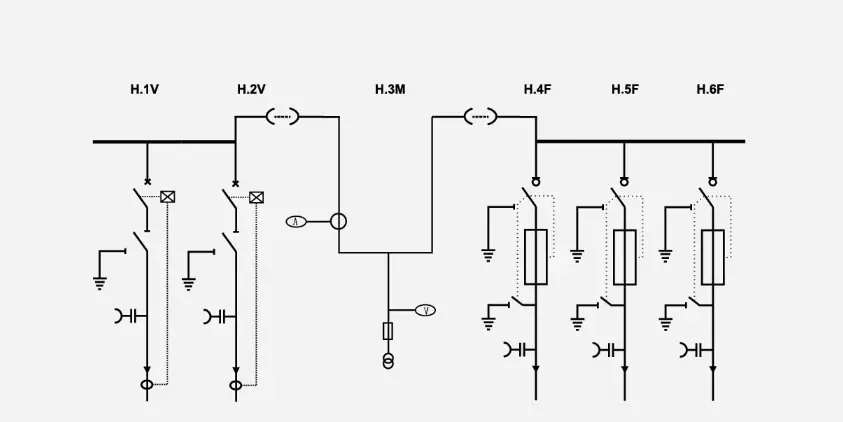

● Programmi kirjeldus

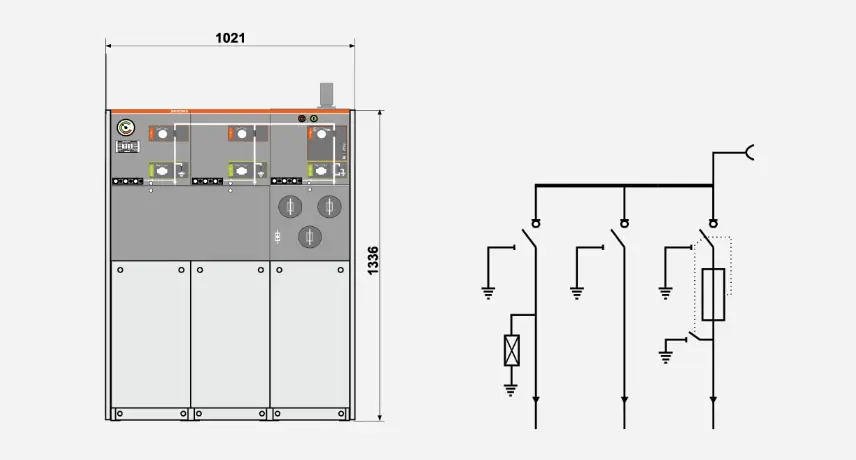

◆ Skeem 1 SA+CCF+

Paigaldage bussile välkkiireperiood ja jätke see laienemiseks.

Märkus. Lülitiüksuste arv ei tohi olla väiksem kui 3.

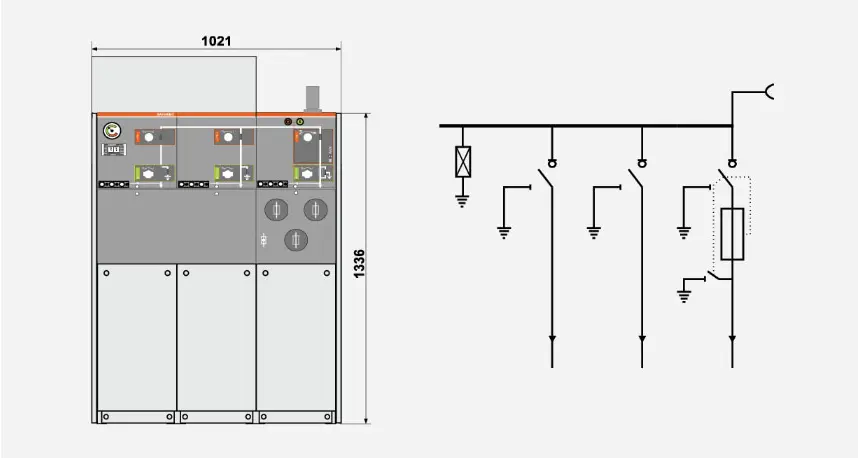

◆ Skeem 2 CCF+

Paigaldage välkkiirele saabuvasse liini ja reserveerige laienemine.

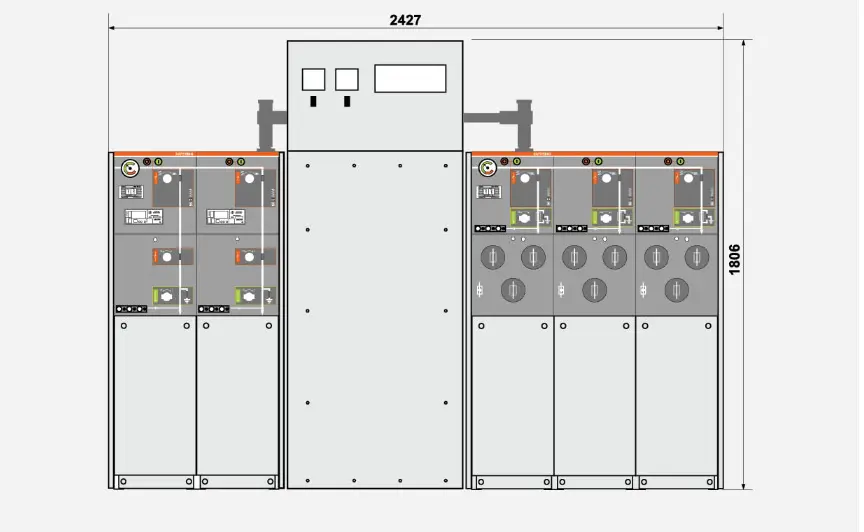

◆ Skeem 3 W+M+FFF

Kõrgsurve külje arvutamine
