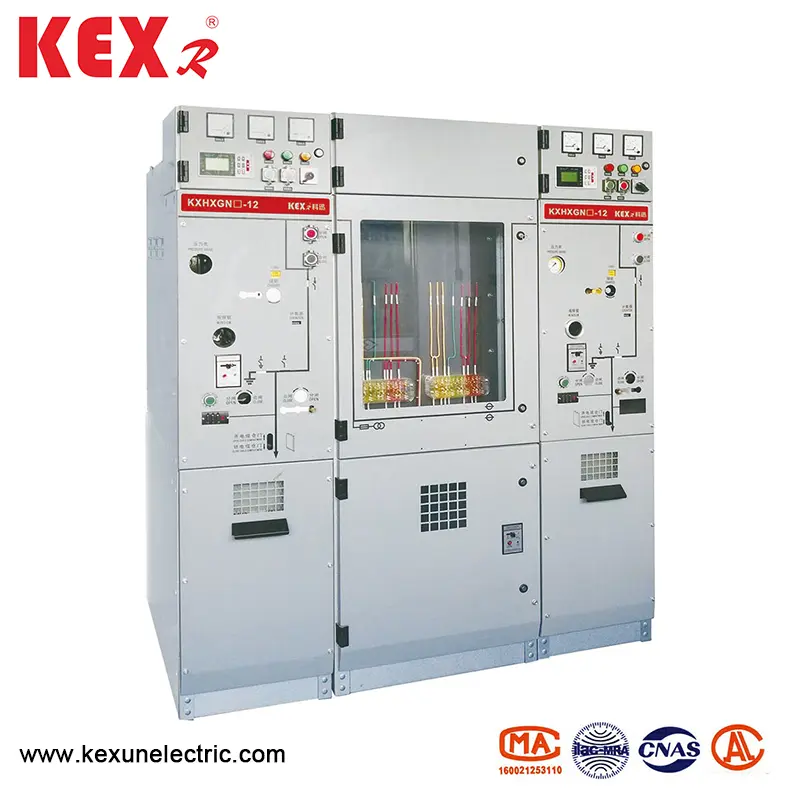

Kõrgepinge rõngasvõrgukapp

Hiinas tuntud kõrgpingega võrkukapi tootjana on Kexuni HXGN (H) □ -12 seeriatoodetel lihtsa struktuuri, paindliku töö, usaldusväärse blokeerimise ja mugava installi omadused ning see võib pakkuda rahuldavaid tehnilisi lahendusi erinevatele rakendustele ja erinevatele kasutajatele.
Mudel: HXGN (H) □ -12
Bränd: kexr

Saada päring

Tootekirjeldus

● Toote ülevaade

Kexuni valmistatud kõrgepinge rõngasvõrgukapp võtab kasutusele täiustatud sensoortehnoloogia, infotehnoloogia ning lihtsa ja paindliku konfiguratsiooniskeemi, et rahuldada pidevalt muutuvat turunõudlust ja vastata ka elektrivõrgu luure nõuetele.

HXGN (H) □ -12 Tüüp High Pinge Ring Net-kapp sobib tööstus- ja tsiviilkaablirõngaste võrkude ja jaotusvõrgustiku terminali projektide jaoks. Elektrienergia aktsepteerimise ja levitamisena sobib see eriti elektrijaotuseks linna elamurajoonides, väikestes sekundaarsetes alajaamades, lülitusjaamades, kaabelharu kasti, kasti tüüpi alajaamades, tööstus- ja kaevandusfirmades, kaubanduskeskustes, lennujaamades, metroodes, tuuleenergia tootmises, haiglates, staadionides, raudteid, tuuneelte ja muid kohta.

HXGN (H) □ -12 vastab asjakohaste riiklike standardite, elektrienergia tööstuse standardite, rahvusvaheliste standardite ja muude standardite nõuetele. Selle lülitid ja peamised elektrilised komponendid on integreeritud moodulid ja faaside vahelised juhtivad osad kapseldatakse tahke isolatsiooniga. Välise juhtmestiku jaoks kasutatakse varjestatud kaabli pistikuid ja funktsionaalsete ühikute siinide ühendamiseks kasutatakse varjestatud isoleeritud siinisid. Seetõttu on kasutamise ohutus oluliselt paranenud. Samal ajal kasutab selle töömehhanism vedrumehhanismi ja mehaaniline eluiga on rohkem kui 10000 korda. Kogu tööandmete ja seadme olekut saab jälgida eemalt ja järelevalveta. See on parem energiajaotusseade.

Kapist saab valida järgmised üksused, et moodustada majanduslik ja praktiline toiteallikas: vaakumkaitselülitiüksus (630a, 20-25KA); Vaakumkoormuse lüliti seade (630, 20-25KA).

● Tehnilised parameetri tabelid

◆ Breakerikapp

Ese			Ühik	Andmed
Hinnatud pinge			Kv	12
Hinnatud sagedus			Hz	50
Hinnatud insolatsiooni tase	1min võimsuse sagedus talub pinget	Maapind, vahelduv	Kv	42
		Eraldamise luumurd		48
	Välk -impulss talub pinget (tipp)	Maapind, vahelduv	Kv	75
		Eraldamise luumurd		85
	1min võimsuse sagedus talub juhtimissilmuse pinget (maapinnale)		Kv	2
Hinnatud vool			A	630
Lühiajaline vastupidavusvool (virtuaalne väärtus)		Põhiahel/maanduslüliti	Selle	24/4S
		Maapealne ühendussilm	Selle	21,7/4S
Hindatud tipptasemel voolu		Põhiahel/maanduslüliti	Selle	63
		Maapealne ühendussilm	Selle	54.5
Hinnatud lühise murdev vool ja ajad			Ka/aeg	25/30
Nimetatud lühise sulgemisvool (tipp)			Selle	63
Niitkaabli laadimisvool			A	25
Kaitselüliti nimiväärtus				0-0.3S-CO-180S-CO
Mehaaniline elu	Vooluahela purunemise /eraldamislüliti		Aeg	10000/3000
IP -kraad	Suletud kast			Ip67
	Lüliti kest			Ip4x
Gaasisurve	Gaasi laadimistase (20 ℃, gabariidi rõhk)		Mpa	0.02
	Nimetatud gaasi minifunktsiooni tase (20 ℃, gabariidi rõhk)		Mpa	0
Pitseeritavus	Aastane lekkemäär		%Aastas	≤0,05

◆ Laadimislüliti kapp

Ese			Ühik	Andmed
Hinnatud pinge			Kv	12
Hinnatud sagedus			Hz	50
Hinnatud insolatsiooni tase	1min võimsuse sagedus talub pinget		Kv

	Välk -impulss talub pinget (tipp)		Kv

	1min võimsuse sagedus talub juhtimissilmuse pinget (maapinnale)		Kv	2
Hinnatud vool			A	630
Lühiajaline vastupidavusvool (virtuaalne väärtus)		Põhiahel/maanduslüliti	Selle	24/4S
		Maapealne ühendussilm	Selle	21,7/4S
Hindatud tipptasemel voolu		Põhiahel/maanduslüliti	Selle	63
		Maapealne ühendussilm	Selle	54.5
Nimetatud lühise sulgemisvool (tipp)		Koormuslüliti/maapinna lüliti	Selle	63
Hinnatud aktiivne koormus katkestav vool			A	630
Nimetatud suletud ahela katkestav vool			A	630
5%-line aktiivne koormus katkestav vool			A	31.5
Niitkaabli laadimisvool			A	10
Hinnatud aktiivse koormuse purunemisajad			Aeg	100
Maapealse rikke voolu purunemine			A/aeg	31,5/10
Vooluahela ja kaabli laadimisvoolu katkemine maapinna rikke voolu all.			A/aeg	17.4/10
Mehaaniline elu	Vooluahela purunemise /eraldamislüliti		Aeg	10000/3000
IP -kraad	Suletud kast			Ip67
	Lüliti kest			Ip4x
Gaasisurve	Gaasi laadimistase (20 ℃, gabariidi rõhk)		Mpa	0.02
	Nimetatud gaasi minifunktsiooni tase (20 ℃, gabariidi rõhk)		Mpa	0
Pitseeritavus	Aastane lekkemäär		%Aastas	≤0,05

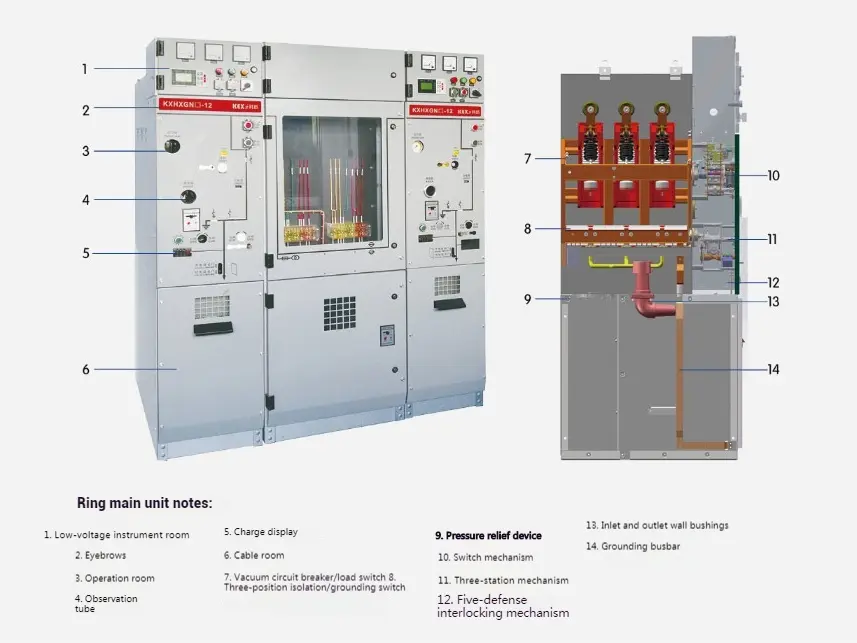

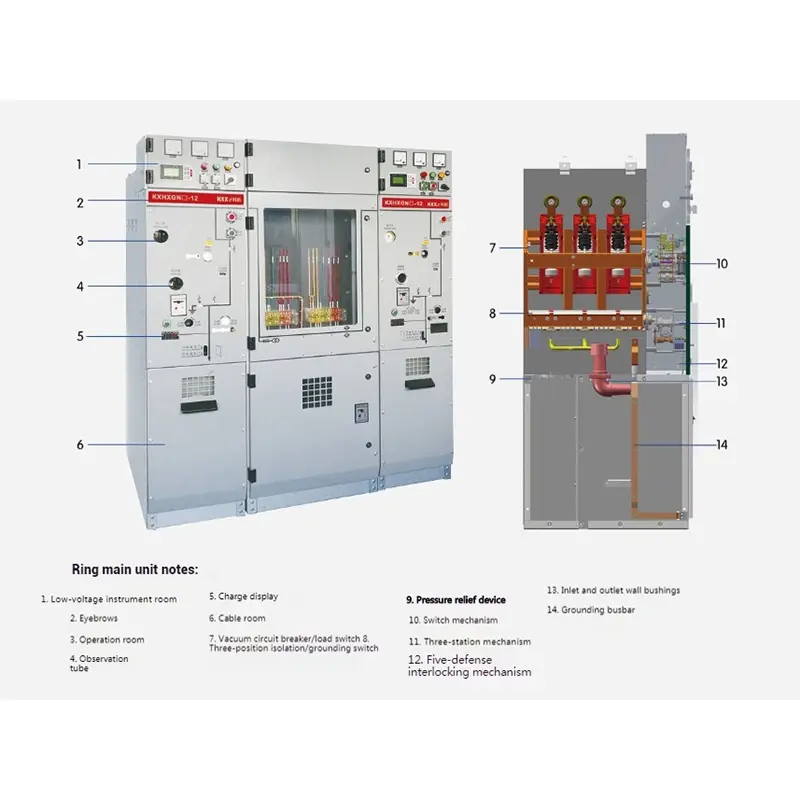

● Tootestruktuur

High Voltage Ring Net Cabinet

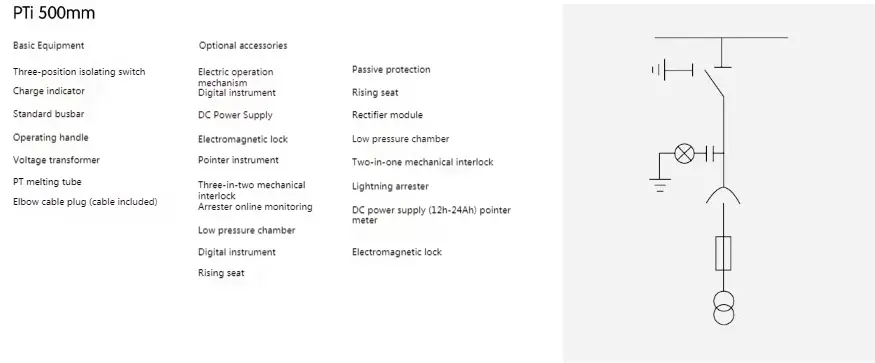

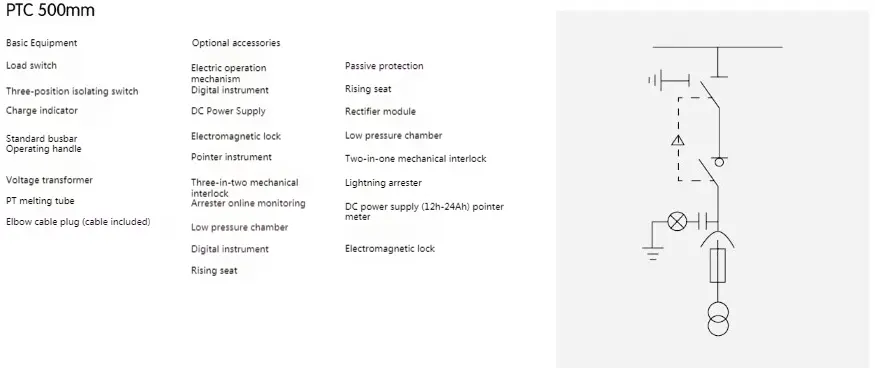

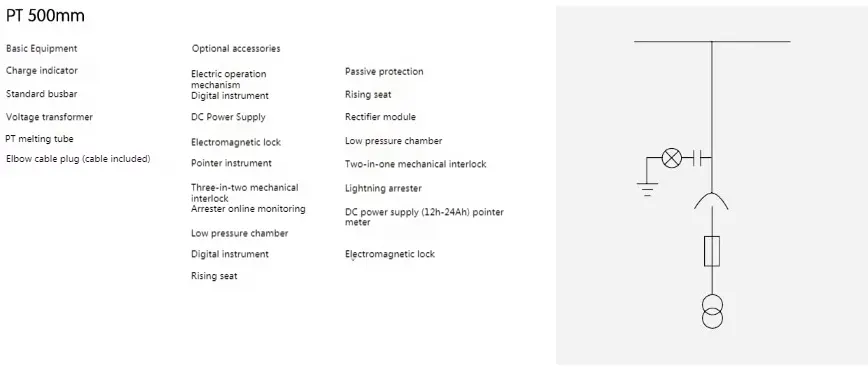

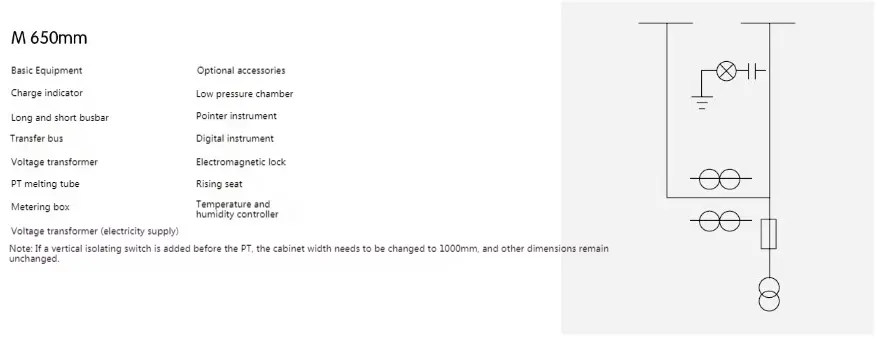

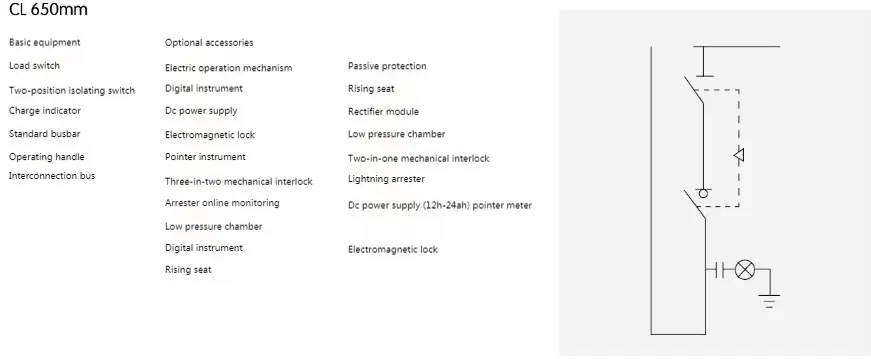

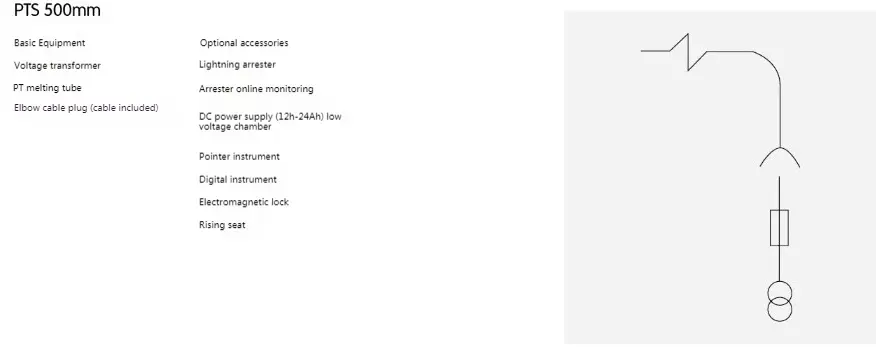

● Kõrgpinge rõnga netikapi jaotusplaan

High Voltage Ring Net Cabinet

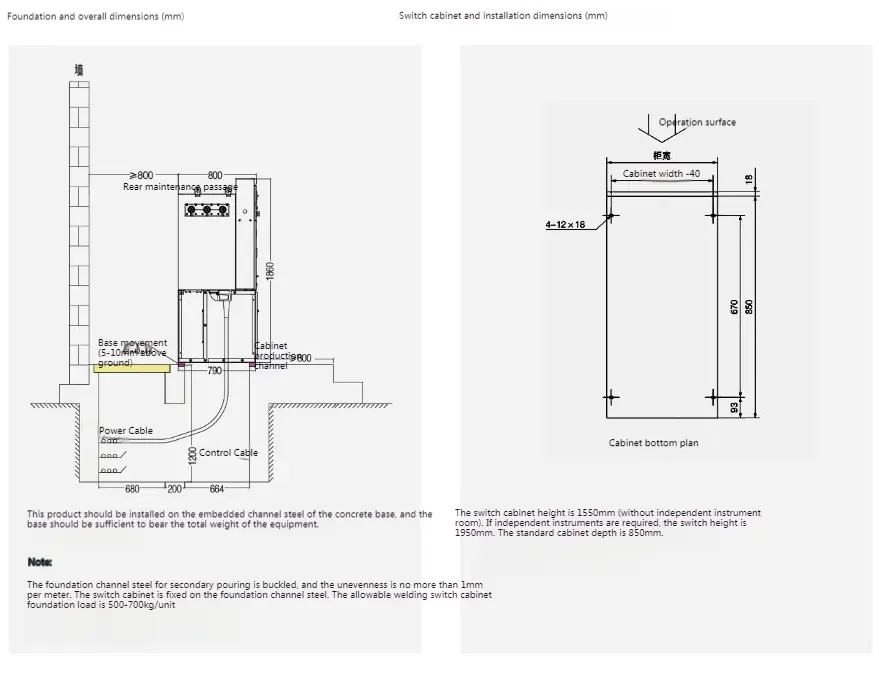

◆ Installimisjuhised

High Voltage Ring Net Cabinet
