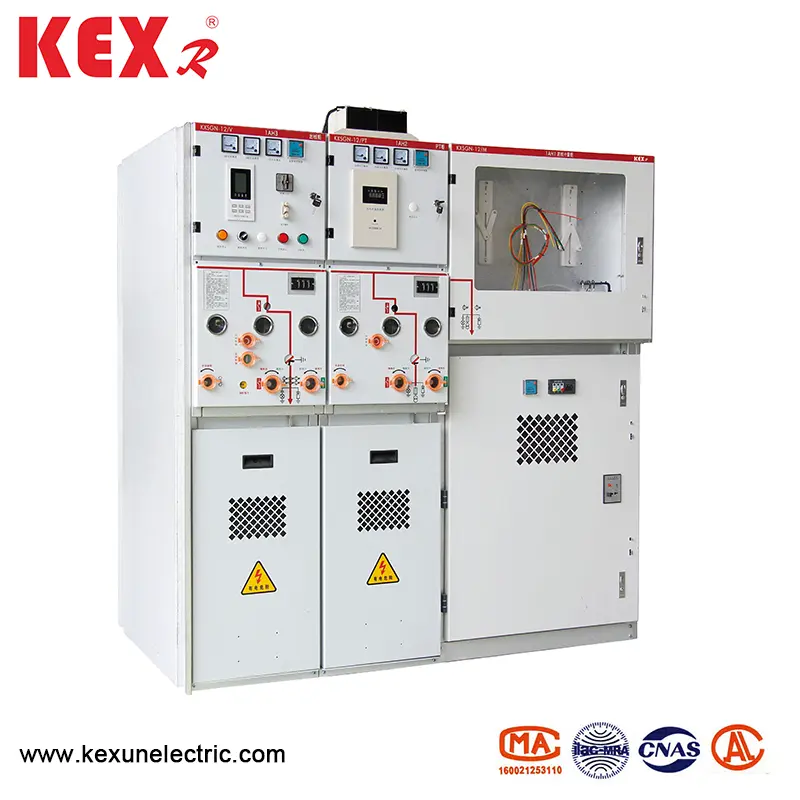

Kõrgepinge rõngavõrgukapp

Kexun on Hiina kõrgepinge ringvõrgukapi spetsialiseerunud tootja.
Selle enimmüüdud tooted KXSGN-12-SIS3 on tahke isolatsiooniga täielikult suletud lülitusriigid. See võtab kasutusele modulaarse, täielikult suletud, täielikult isoleeritud ja täielikult metallist suletud konstruktsiooni. Pind on kaetud juhtiva või pooljuhtiva varjestuskihiga, mida saab otse ja usaldusväärselt maandada.
Mudel: KXSGN-12-SIS3
Bränd: kexr

Saada päring

Tootekirjeldus

● Kujundusfunktsioon

▶ Vaakumkattekaitselüliti ja koormuslüliti moodul on kapseldatud epoksüvaiguga. Moodul integreeritud põhiahel koos käsitsi ja elektrilise kolmejaama lahtiühendusega.

▶ Vaakumkatte kaitselülitimoodul on võime avada ja sulgeda voolu voolu.

▶ Kolmejaama lahtiühenduse sulgevas asukohas on nähtav luumurd ning lahtiühendus ja maanduslüliti saavad kiiresti avaliku voolu avaneda ja sulgeda.

▶ Epoksüvaigu isoleeritud õhukambri kast, mis on suletud kolmejaama isoleerimislülitiga, võib kuiva õhku survestada 0,04MPa võrra. See on varustatud rõhu gabariidiga, et jälgida sisemist rõhku veebis, et vältida lekkeid ja ekstravasatsiooni ning kaitsta isoleerimislülitit ja maanduslülitit.

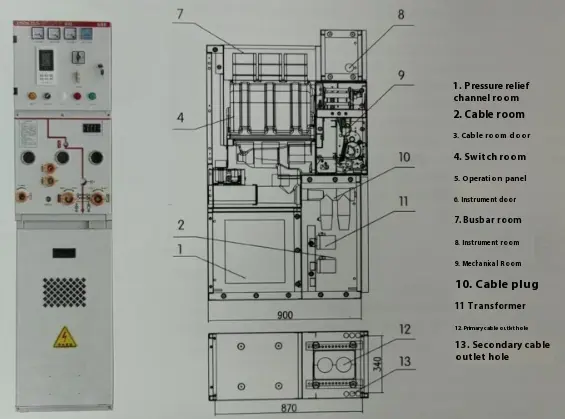

● Struktuuriline mõõde

High Voltage Ring Network Cabinet

● Ülemine eraldatud mõõtme joonistamine

Plaan	Kapi laius	Kapi sügavus	Kapi kõrgus	Üldkulud
PT sissetulev joon	450	900	1600	Süvendage 260
Sissetulev ja kontuur	425	900	1600	Süvendage 260
Ühenduslüliti	425	900	1600	Süvendage 260
Ühenduse eraldatus	425	900	1600	Süvendage 260
Bussi tõstmine	425	900	1600	Süvendage 260
Traditsiooniline mõõtmine	750	900	1600	Süvendage 260
Kompaktne mõõtmine	425	900	1600	Süvendage 260
Toiteallikas PT	450	900	1600	Süvendage 260
Juhtimis- ja kaitse alusjaam	425	900	1600	Süvendage 260

● Tehnilised parameetri tabelid

◆ Breakeri tehniline parameeter

Ese		Ühik	Andmed
Hinnatud pinge		Kv	12
Hinnatud sagedus		Hz	50
Hinnatud isolatsioonitase	1m töösagedus talub pinget	Kv	42
	Välk impulss talub pinget	Kv	75
Hinnatud vool		A	630	1250
Nimetatud lühise purunemisvool （1SC）		Selle	20 35	31.5
Nimetatud lühise sulgemisvool （Peak）		Selle	50 63	80
Hindatud tipptasemel voolu		Selle	50 63	80
Hinnatud lühiajalisele kestatusele		Selle	20 25	31.5
Hinnatud lühiajalise purunemise praeguste murdumisaegade		Aeg	30	30
Hinnatud lühiajalise purunemise praeguse püsiva aja		S	4
Hinnatud tööjärjestus	Automaatne laadimine		OFP-0.3S-OFOFF-180-OFF
	Mitteautomaatne rets		OFP-0.3S-OFOFF-180-OFF
Mehaaniline elu		Aeg	3000
Hinnatud ühekondensaatori panga purunemisvool		A	630
Hinnatud B purunemisvool B kuni B kondensaatori panga		A	400

◆ Koormuslüliti tehnilised parameetrid (ühik C)

Ese	Ühik	Andmed
Hinnatud vool	A	630
Nimetatud lühisevoolu voolu	Selle	50
Hinnatud lühiajalisele kestatusele	Ka/s	20/4
Koormuslüliti mehaaniline elu	Aeg	10000
Koormuslüliti elektriea	Aeg	10000

◆ Koormuslüliti tehnilised parameetrid (ühik C)

Ese	Ühik	Andmed
Hinnatud vool	A	125
Nimetatud lühise purunemisvool	Selle	31.5
Ninde lühise sulgemisvool	Selle	80
Hindatud üleandmisvool	A	3150

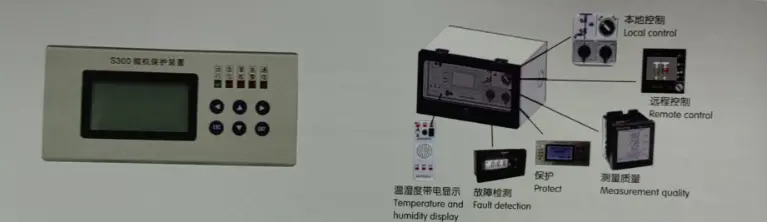

● Kõrgpinge rõngavõrgu kapi luureterminal

High Voltage Ring Network Cabinet

KXSGN-12-SIS3 seeria kõrgepinge ringvõrgukapi seeria võtab kasutusele multifunktsionaalsed intelligentsed kaitsjaterminalid, mis on KEXR-i välja töötatud multifunktsionaalse töö juhtimise ja kaitseterminali uue põlvkonna, intelligentse töökontrolli integreerimise, primaarse vooluringi simulatsiooni reaalsuse, mikroarvuti releekaitse, temperatuuri ja õhu juhtimise, kõrge pingega seotud tõrke, kõrge pingega kuvamise, kõrge pingega. Selle välimus on peen ja ilus, mis lihtsustab lüliti kapi paneeli, vähendab tahke isolatsioonikapi üldist mahtu, parandab tõhusalt välist paigalduse efektiivsust ja parandab lülitusseadmete kvaliteeti.

Kuumad sildid: Kõrgepinge rõngavõrgukapp, Hiina tehas, Kexuni elektriülekandeseadmed
