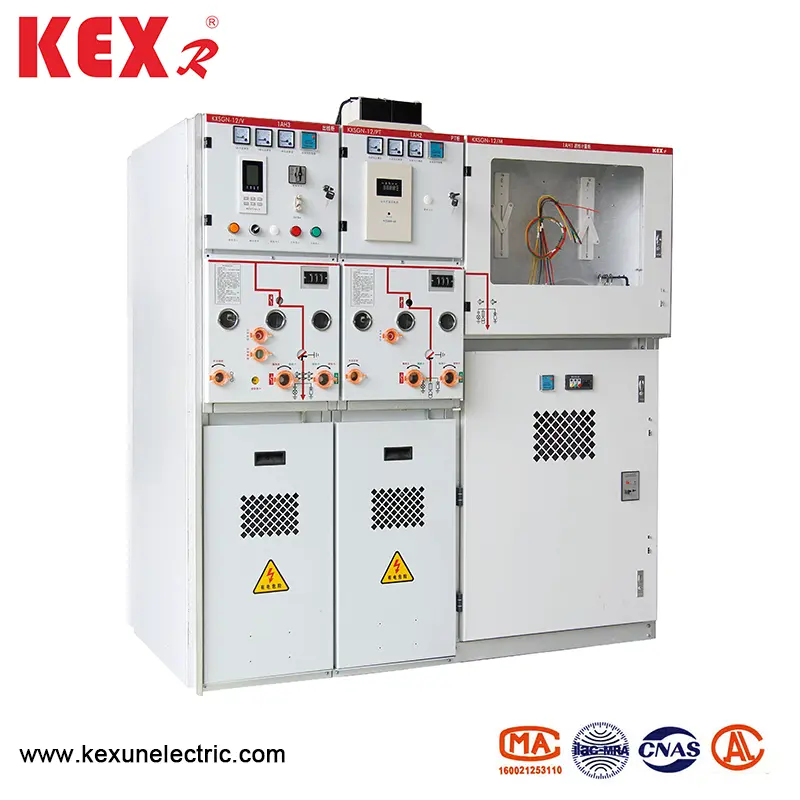

Tahke isoleeritud suletud keskmise pinge lülitiseadmed

Kexun on tarnija, kes on spetsialiseerunud Hiinas jõuülekande- ja transformatsiooniseadmete tootmisele. Tasa isoleeritud suletud keskmise pinge lülitiseadmed on üks Kexri peamisi tooteid. See kasutab peamise isolatsioonikeskkonnana tahket isolatsioonimaterjali, pakkudes täiuslikku lahenduste seeriat elektrivõrkude täiendamiseks ja levitajateks.
Mudel: KXSGN-12
Bränd ： kexr

Saada päring

Tootekirjeldus

● Toote ülevaade

KXSGN-12 tahke isoleeritud suletud pingelülitiseadmetel on palju skeeme, näiteks kaitselüliti kaitse, trafokaitse, koormuse juhtimine, kaitsme kombineeritud elektrienergia, PT toiteallikas, siinide ühendaja tõstmine jne. Seda toodet saab kasutada elektrisüsteemi rõngasvõrgu jaotusseadmetena ning seda saab kasutada ka tööstus- ja kaevandusfirmade linnaehituse elektrijaotumisse, millel on multifunktsioonide ja mitmekülgsuse omadused.

Tahke isoleeritud suletud keskmise pingelülitiseadmed võtavad peamise isoleerivate söötmena tahke isoleermaterjali, vaakumkatte, juhtiv ühendus, lahtiühendus, maanduslüliti, põhisiin, hargnemisbuss ja muud peamised elektrilised vooluringid pakitakse ja pakendatakse tahke isoleerivate söötmetega üheks või mitmeks moodulisse, millele on võimalik uuesti ühendada või laiendada ja laiendada ja tihedaks ja tihedaks.

● kasutustingimused

Keskkonnatemperatuur ： -45 ~ 40 ℃

Maksimaalne kõrgus ： 4000m

Maksimaalne päevane keskmine temperatuur ： 35 ℃

Maksimaalne päevaniiskus ： 95%

Maksimaalne kuuniiskus ： 90%

Maksimaalne seismiline intensiivsus ： 8. klass

Märkus ： Tahke isoleeritud suletud keskmise pingelülitiseadmed tuleks paigaldada tulekahju, plahvatuse ja vägivaldse vibratsiooni kohta.

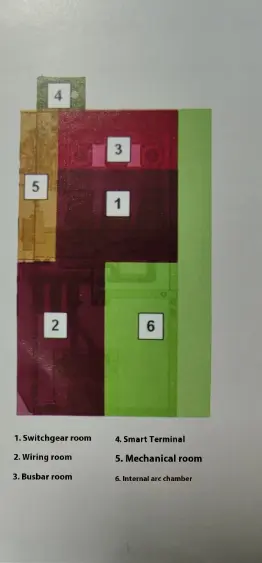

● Vahetüki struktuur

Solid Insulated Closed Medium Voltage Switch Equipment

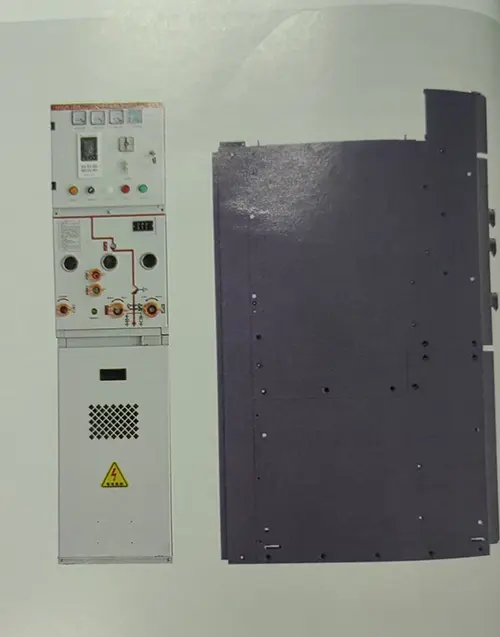

● Tahke isoleeritud suletud keskmise pingelülitiseadme kontuurmõõt

Solid Insulated Closed Medium Voltage Switch Equipment

◆ alumine isolatsiooni tüüp

Plaan	Kapi laius	Kapi sügavus	Kapi kõrgus	Ülemine kaitse
PT sissetulev joon	450	940	1500	Suurendada 200
Sissetulev ja kontuur	375	940	1500	Suurendada 200
Ühenduslüliti	375	940	1500	Suurendada 200
Ühenduse eraldatus	375	940	1500	Suurendada 200
Bussi tõstmine	375	940	1500	Suurendada 200
Traditsiooniline mõõtmine	750	940	1500	Suurendada 200
Kompaktne mõõtmine	375	940	1500	Suurendada 200
Toiteallikas PT	450	940	1500	Suurendada 200
Juhtimis- ja kaitse alusjaam	375	940	1500

◆ Ülemise eraldatuse tüüp

Plaan	Kapi laius	Kapi sügavus	Kapi kõrgus	Üldkulud
PT sissetulev joon	450	940	1800	Süvendage 260
Sissetulev ja kontuur	425	940	1800	Süvendage 260
Ühenduslüliti	425	940	1800	Süvendage 260
Ühenduse eraldatus	425	940	1800	Süvendage 260
Bussi tõstmine	425	940	1800	Süvendage 260
Traditsiooniline mõõtmine	750	940	1800	Süvendage 260
Kompaktne mõõtmine	425	940	1800	Süvendage 260
Toiteallikas PT	450	940	1800	Süvendage 260
Juhtimis- ja kaitse alusjaam	375	940	1800

● Tehniline parameeter

◆ SwitchGear tehnilised parameetrid

Ese			Ühik	Andmed
Hinnatud pinge			Kv	12
Hinnatud sagedus			Kv	50
Hinnatud vool			Kv	630	1250
Hinnatud isolatsioonitase	Võimsuse sagedus talub pinget （UD） 1min	Katkestama	A	48
		Vahelduv	A	42
		Suhteline alus	A	42
	Välk, vastutab pinget （üles）	Katkestama	A	85
		Vahelduv	A	75
		Suhteline alus	A	75
Nimetatud lühise purunemisvool （1SC）			A	25	31.5
Lühiajaline vastuolus voolu （4S）			Selle	25	31.5
Hindatud tipptasemel voolu （1p）			Selle	63	80
Nimetatud lühise sulgemisvool （Peak） (1 mA)			Selle	63	80
Korpuse kaitse hinne			Selle	Ip4x
Töömeetod			Aeg	Kevadise energia salvestamise tüüp

◆ eraldatud maanduslüliti tehnilised parameetrid

Ese			Ühik	Andmed
Hinnatud pinge			Kv	12
Hinnatud vool			A	630	1250
Lühiajaline vastuolus voolu （4S）			Selle	25	31.5
Hindatud tipptasemel voolu				63	80
	Võimsuse sagedus talub pinget （UD） 1min	Faas ja maapind	Kv	42
		Katkestama		48
	Hindepikk vastu peab pinget （üles）	Faas ja maapind	Kv	75
		Katkestama		85
Lahtiühenduse mehaaniline elu (sisselülitatud)			Aeg	3000
Maanduslüliti mehaaniline elu (maapinnal)			Aeg	3000
