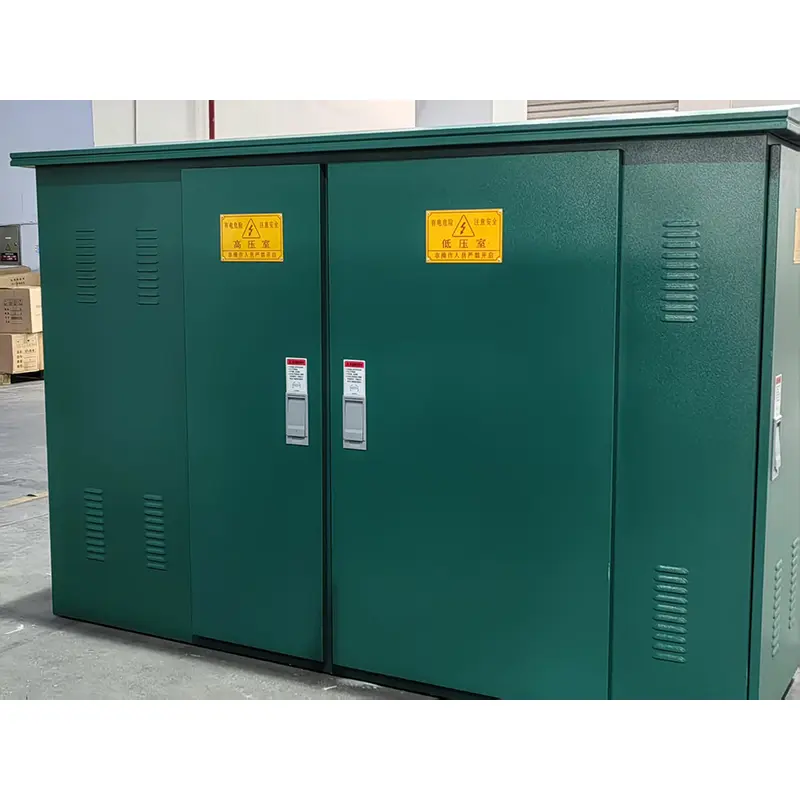

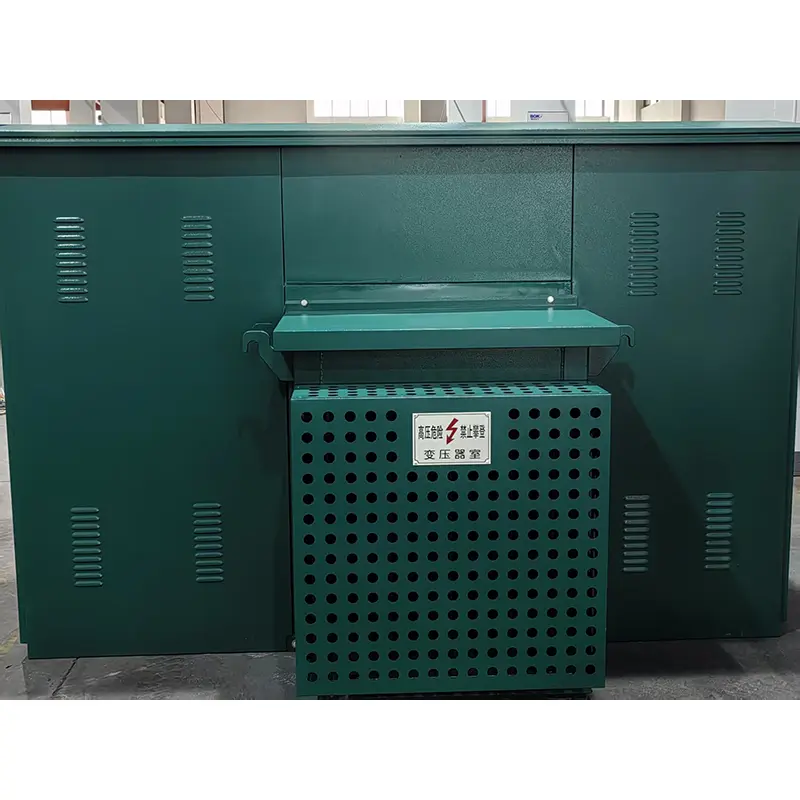

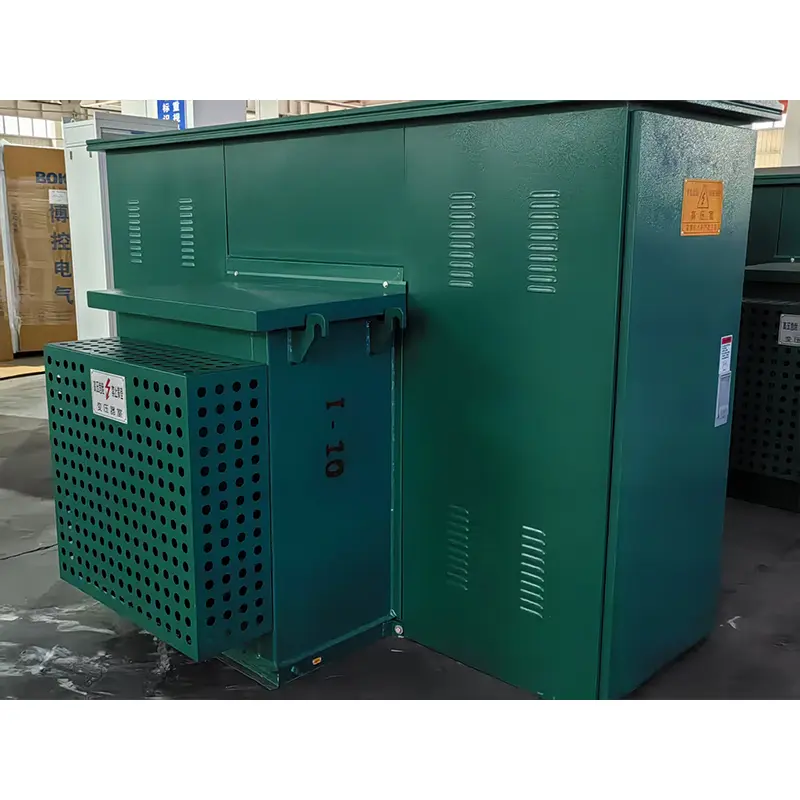

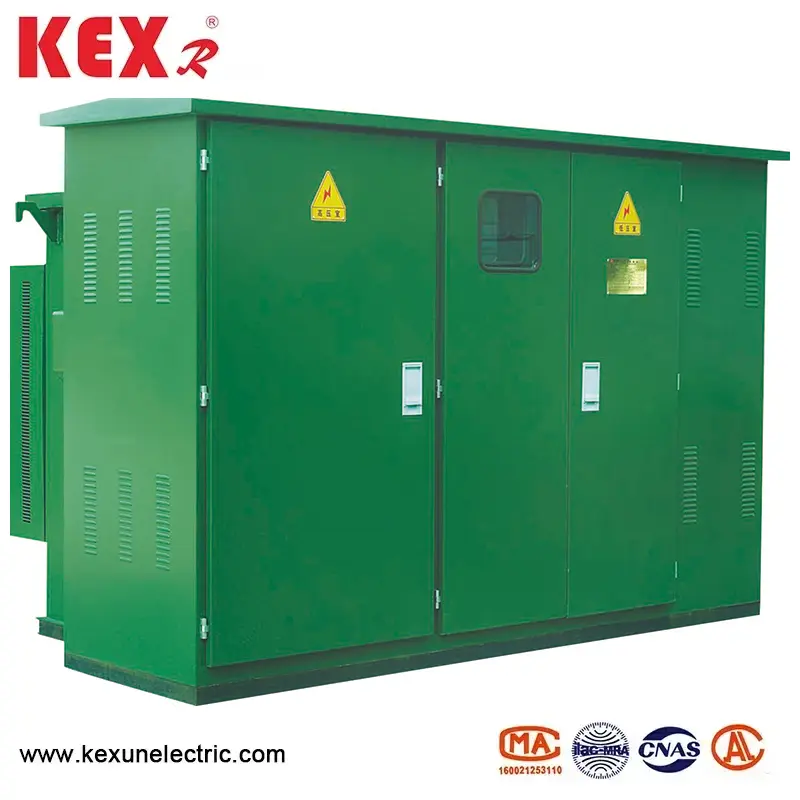

Ameerika tüüpi kompakt trafo

● Ameerika tüüpi kompaktse trafo mudelianalüüs

－Z: kombineeritud tüüp

－B: alajaam

－W: õues

－12: hinnatud pinge 12kV

● American Type Compact Transformer Toote positsioneerimine:

◆ Integreeritud kompaktne jaotuslahendus

◆ Sobib linnajaotusvõrkude, tööstusparkide ja uute energiaprojektide jaoks.

◆ Järgige GB/T 17467 standardit (samaväärne IEC 62271-202).

◆ Kõrgepinge kamber

● Struktuurilised omadused

Kasti kujundus:

▶ American Type Compact Transformer võtab kasutusele topeltkihiline antikrosiivne terasplaat (paksus ≥2 mm)

▶ Soojusisolatsiooni vahepala (polüuretaanvaht, soojusjuhtivus ≤ 0,025 w/m k)

▶ Kaitseaste IP34D (vihmakaitse/väikeste loomade kaitse)

Paigutuse optimeerimine:

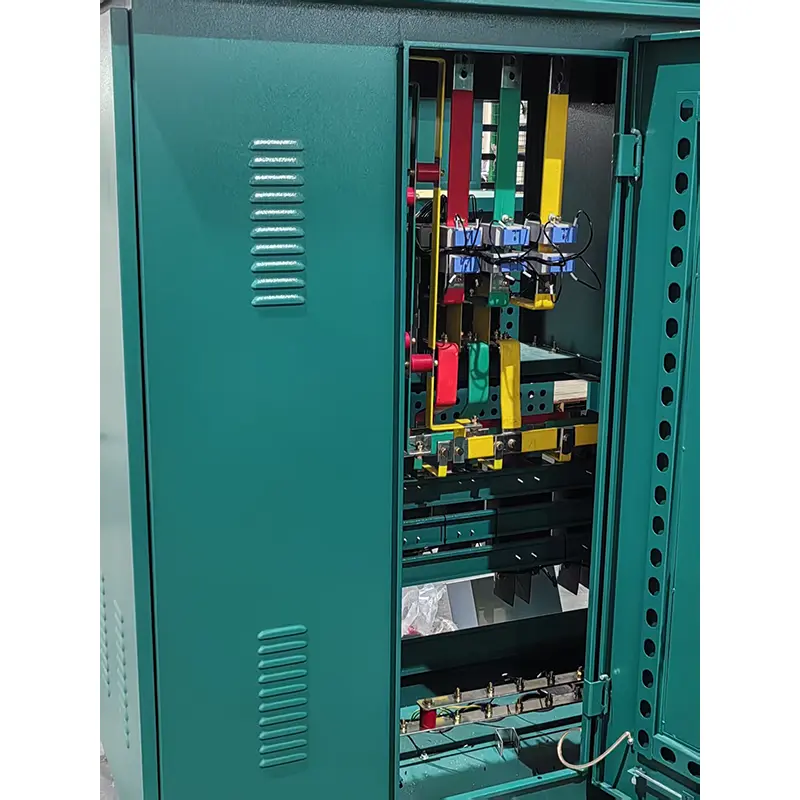

▶ Kõrgepinge kambri, trafokambri ja madala pingekambri sõltumatud sektsioonid.

▶ Hoolduskanali laius ≥800 mm

▶ Ülemine sundventilatsioonisüsteem (temperatuuri juhtimise algus ja peatus)

● Ameerika tüüpi kompaktse trafo keskkonnatingimused kasutades

◆ Ümbritseva temperatuur: maksimaalne temperatuur +40 ℃, minimaalne temperatuur-30 ℃;

◆ Kõrgus: ZBW-12 Type American Type Compact Transformer tuleks paigaldada alla 4000 m;

◆ Tuule kiirus: samaväärne 34m/s (mitte rohkem kui 700Pa);

◆ Õhuniiskus: keskmine igapäevane suhteline õhuniiskus ei ületa 95%; Igakuine suhteline õhuniiskuse väärtus ei ole üle 95%;

◆ LACKPROOT: horisontaalne kiirendus ei ületa 0,4M/S2 ja vertikaalne kiirendus ei ületa 0,15 m/s²;

◆ Paigaldussaidi kalduvus: Ameerika tüüpi kompaktse trafo kaldenurk peaks olema väiksem kui;

◆ Paigaldamiskeskkond: Ameerika tüüpi kompaktse trafo ümbritsev õhk ei saa söövitavad ja põlevad gaasid ilmselgelt ning paigaldusplatsil pole vägivaldset vibratsiooni;

◆ Kui seda toodet ülaltoodud tingimustest kaugemale tellida, saate meie ettevõttega läbirääkimisi pidada.

◆ Ameerika tüüpi kompaktsed trafo tehnilised parameetrid
