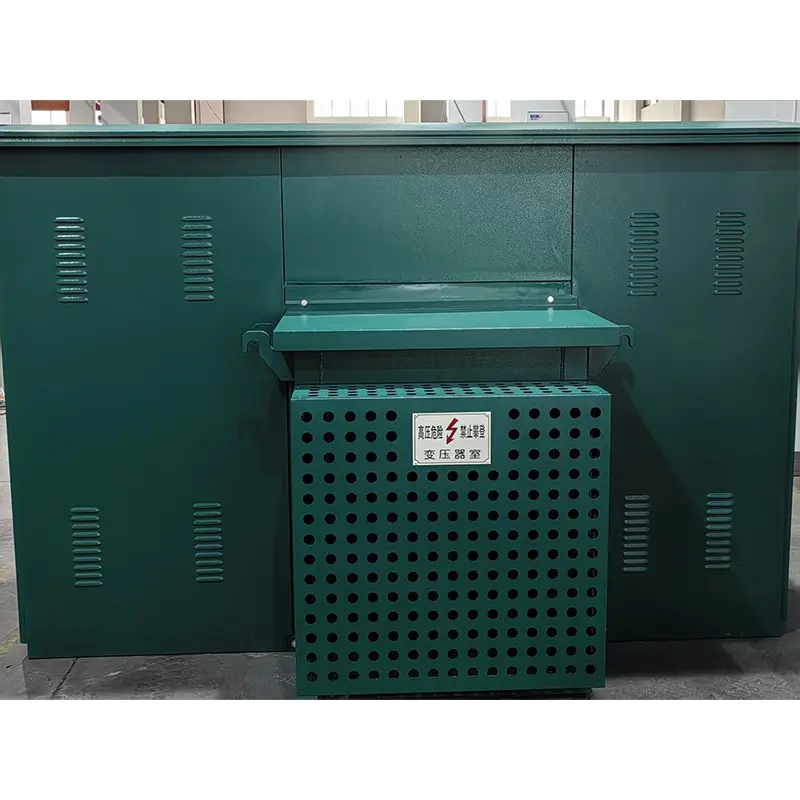

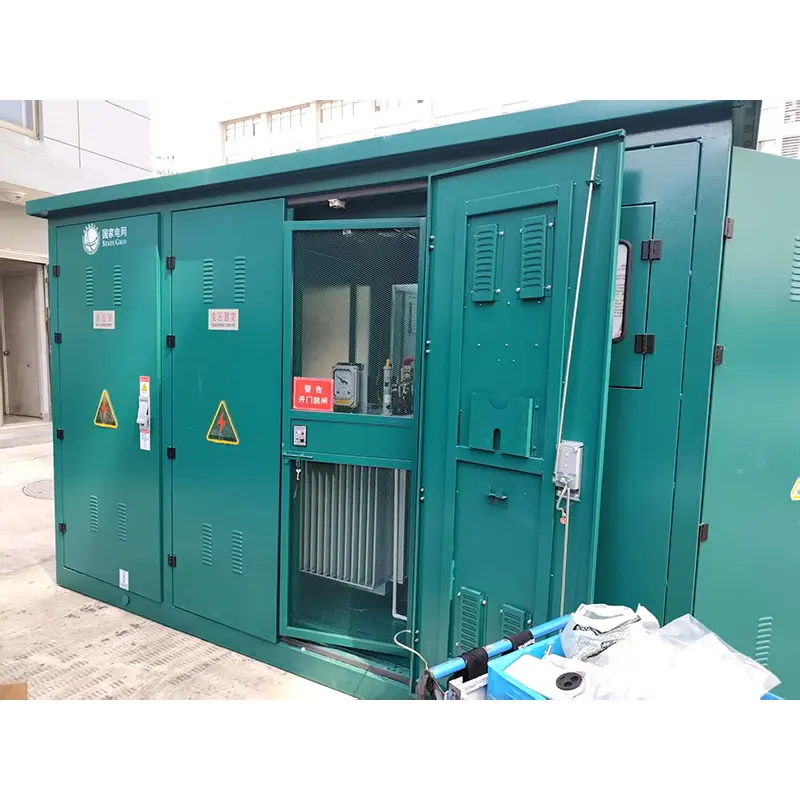

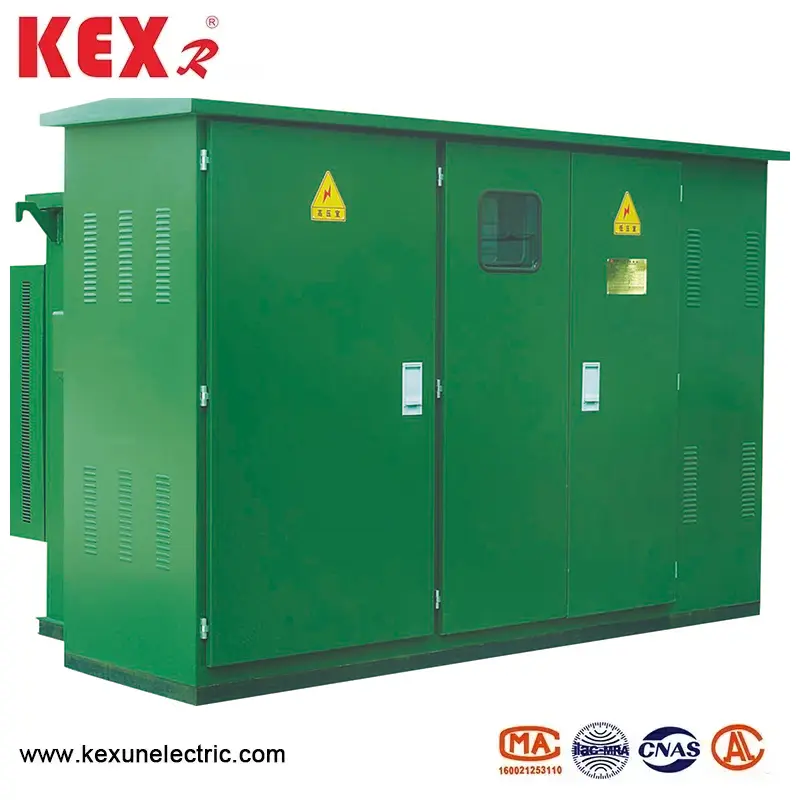

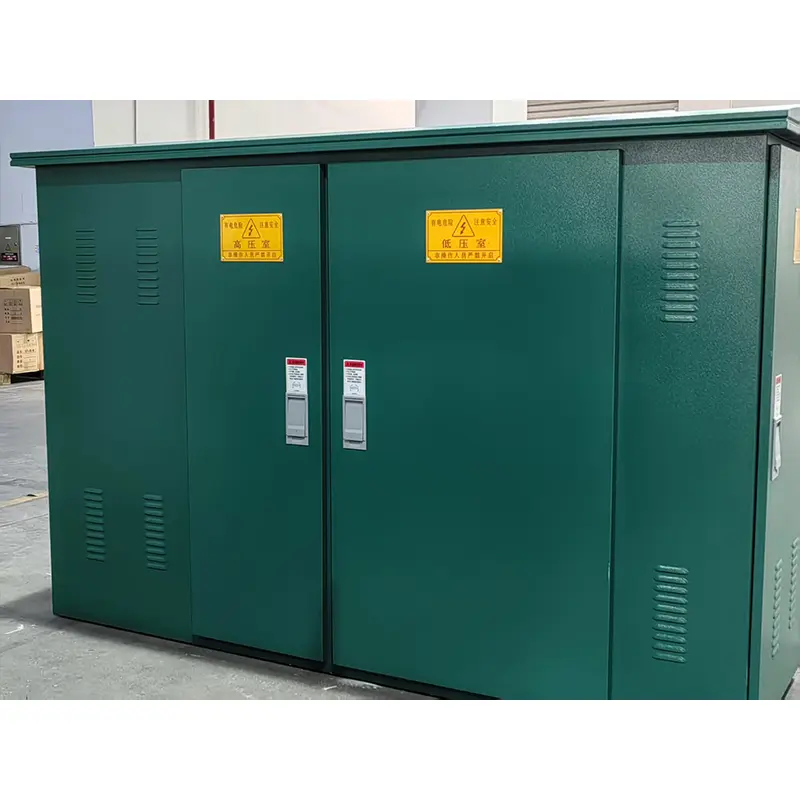

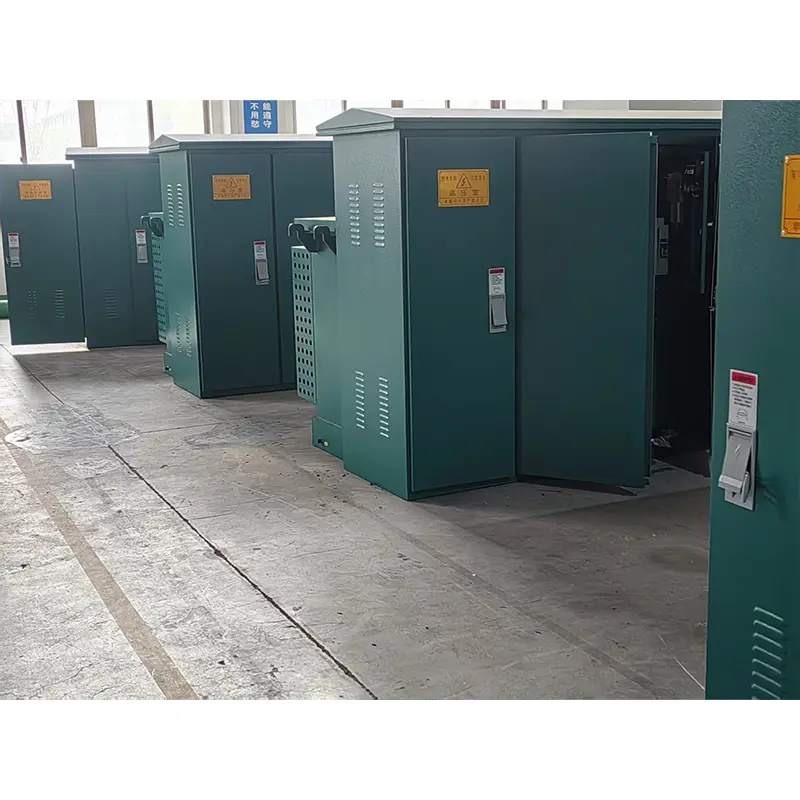

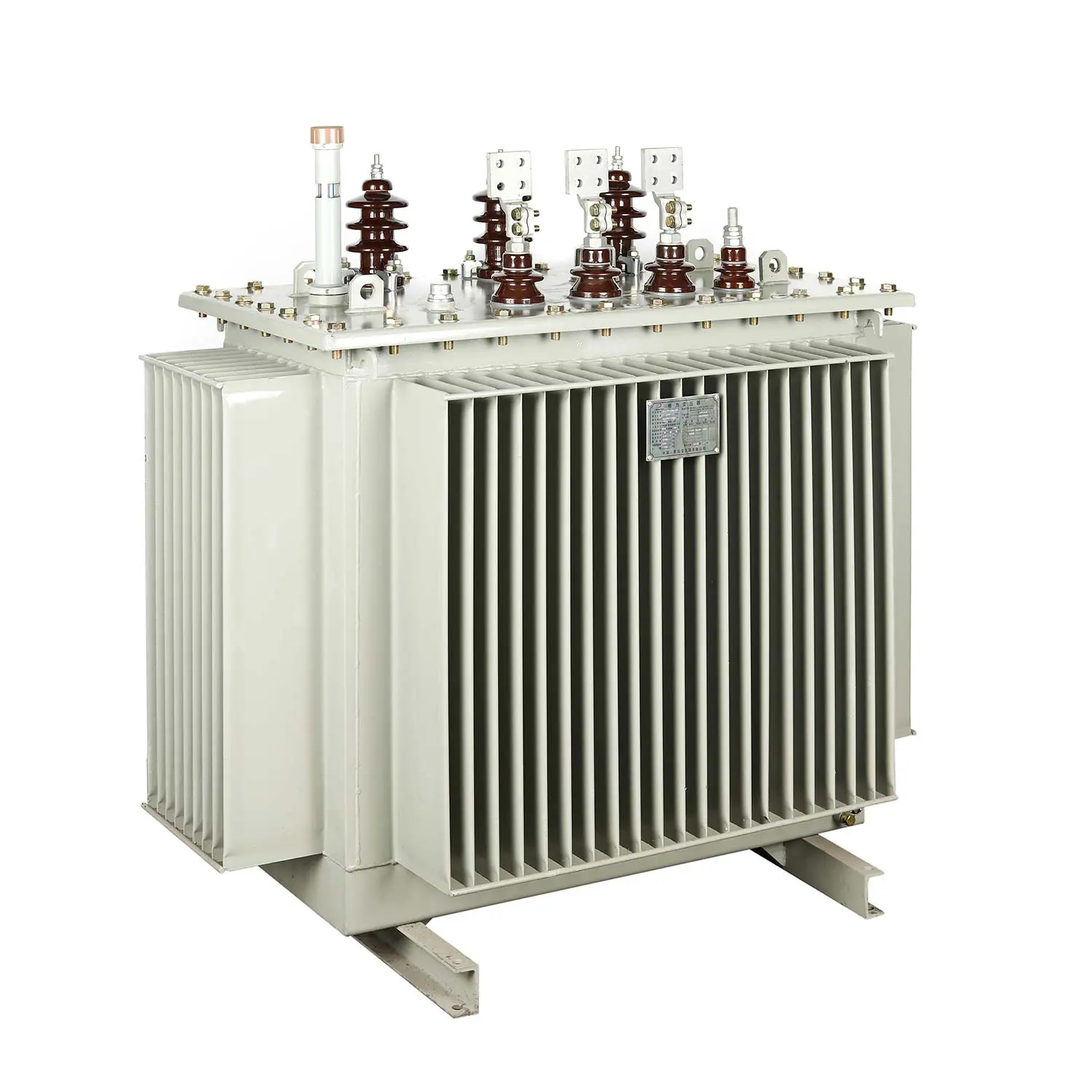

Ameerika tüüpi suletud alajaam

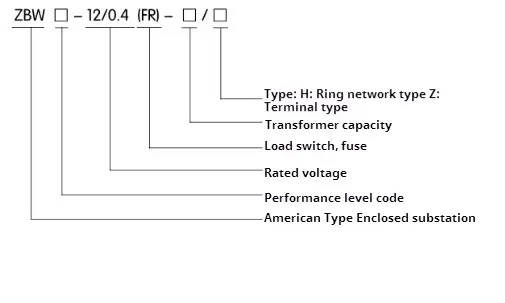

● ZBW-12 tüüpi ameerika tüüpi lisatud alajaama mudel tähendus

● Ameerika tüüpi suletud alajaamade struktuuri omadused

1. Ameerika tüüpi suletud alajaam võtab kompaktse struktuuri, väikese mahu, ainult umbes 1/3 ~ 1,5 kodumaisest Euroopa kasti trafost sama mahutavusega, vähendades oluliselt põrandapinda.

2. Täielikult suletud ja täielikult isoleeritud struktuur, isolatsiooni kaugust pole vaja ja isiklik ohutus on usaldusväärselt kaitstud.

3. Ameerika tüüpi suletud alajaam, kasutades nii rõngasvõrgu kui ka terminali suurepinge juhtmestikku, paindliku toiteallika režiimi ja suure töökindlusega.

4. Suurepärane trafo jõudlus: madal kadu, madal müra ja madal temperatuuri tõus; Tugev ülekoormuse maht, lühisetakistus ja löögikindlus.

5. vastake igasugustele madala pingega söötmevajadusele, mida saab valida vastavalt skeemile või ise kujundada;

6. Kaablipead on kahte tüüpi: 200A küünarnuki pistik ja 600 A "T" tüüpi fikseeritud kaabli pistik, mis mõlemat saab varustada täielikult isoleeritud tsinkoksiidiperioodiga. 200A tüüpi kaablipea saab koormusega ühendada ja lahti ühendada ning võib mängida ka isoleerimislüliti rolli.

● kaitsme

Ameerika tüüpi suletud alajaama kõrgepinge külg on varustatud täieliku kaitsekaitsega, ühendades varukaitsekaitse ja pistikprogrammi kaitsme, mis on põhimõtteliselt lihtne, ökonoomne ja usaldusväärne; Varukaitsekaitse on naftaga keeratud kõrgepingevoolu piirav kaitsme suure purunemisvõimega. Ainult siis, kui trafo ebaõnnestub sisemiselt, on pistikprogrammi kaitse kahe tundliku kaitsega, mis võib pakkuda voolu ja temperatuuri kahekordset kaitset. Pärast kahetundliku kaitsme puhumist saab kaitsme südamiku kohapeal hõlpsasti välja vahetada.

● Struktuuri- ja tööjärjestus

1. Paigutus

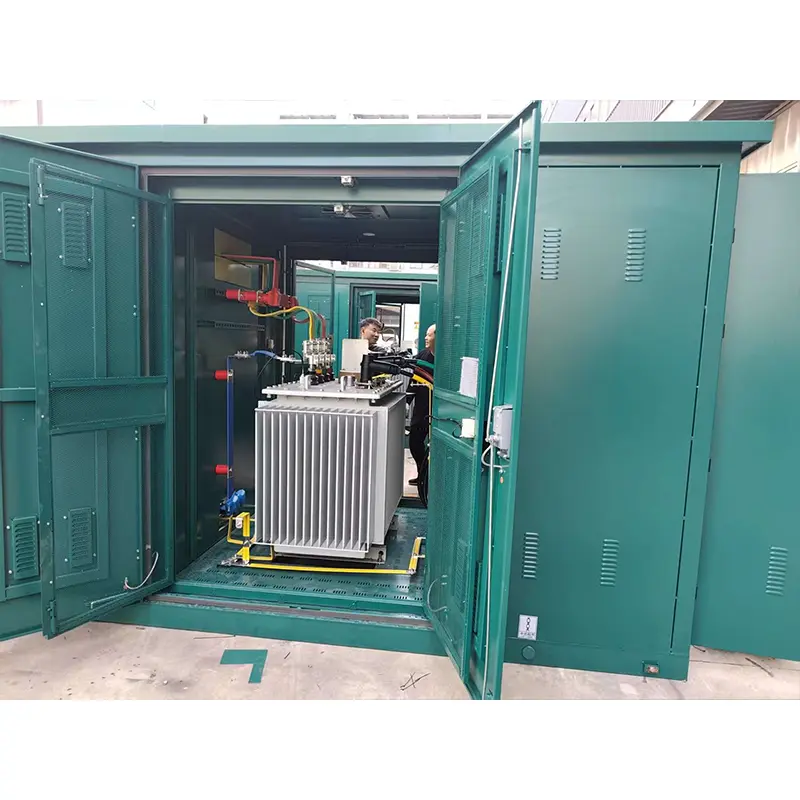

10kV ZBW-12 ameeriklase tüüpi suletud alajaama kuju ja struktuuri kohta vt joonis 2 ja joonis 3. Õlimahuti jaguneb kaheks osaks: ülemine osa on kõrgepingeõlimahuti ja alumine osa on trafo õlipaak. Need kaks osa on ainult elektriliselt ühendatud, kuid õli on blokeeritud. Skemaatiline diagramm on näidatud joonisel 1, milles "I" ja "I" read on silmuse võrgusisaldused, "LL" harud on trafoharud ja "V" on madala pinge väljund. Alajaama saab kasutada nii rõngasvõrgu toiteallika süsteemis kui ka terminalisüsteemis ning muundamine on väga mugav. Line ja "Lⅲ" voog lülitatakse rõngasvõrgu koormuslülitiga. Samal ajal on trafo kõrgepinge külje sissetulev klemm varundatud varukaitsekaitsmete ja pistikprogrammidega, et kaitsta lühise rikke ning haru ülekoormust ja ülekoormust ja ülemäärast kaitset. Samal ajal saab paigaldada ka kõrgepinge kuvaseadmed ja välk. Trafo madalpinge ots on väljastatud pärast arvesti ja madala pingega kaitselüliti läbimist.

● ZBW-12 Ameerika tüüpi suletud alajaama mõõtmed ja kaal

2. Varukaitsekaitse

See on ühendatud järjestikku trafoharu pistikprobleemidega (vt R1 ja R2 joonisel 2), et moodustada täismõõdu kaitsekaitsmine. See puhub ainult siis, kui alajaama sees on lühise tõrge, seega on puhumise tõenäosus väga madal. See on paigaldatud ülemisse õlipaaki ja õlimahuti tuleb värskendada.

3. Pistikprojekti kaitsme

◆ Selle sulatustuumas on kahekordne tundlikkus (temperatuur ja vool), see tähendab, et see sulab, kui koormuse külg ebaõnnestub (ülekoormus või ülemäärane temperatuur). Pistikprojekti kaitse- ja varukaitsekaitset kasutatakse järjestikku, mis võib kaitsta kogu valikut väikestest voolust (mitu korda sisse) kuni suure vooluni (mitu kümnet kiloaamperit) ja maksimaalne purunemisvool on 50KA.

◆ Varukaitsme ja pistikprogrammi kaitsme mõistlik sobitamine mõjutab otseselt kogu alajaama jõudlust. Ainult 10kV Ameerika tüüpi suletud alajaamast leiate järgmisest tabelist, mis puudutab kaitsme valiku suuniseid. Märkus. See ei sobi muud tüüpi alajaamade jaoks.
