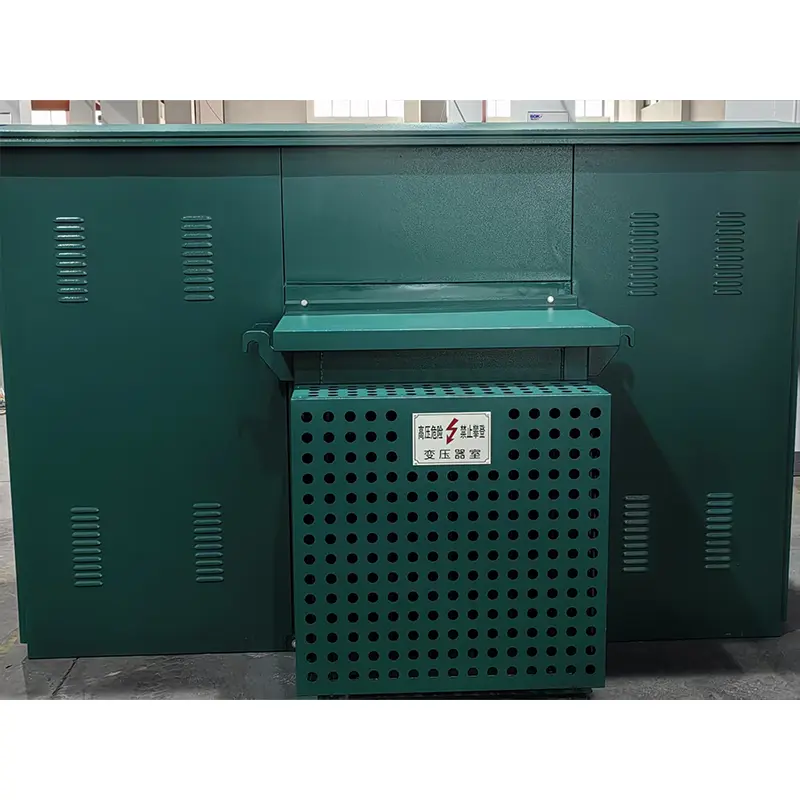

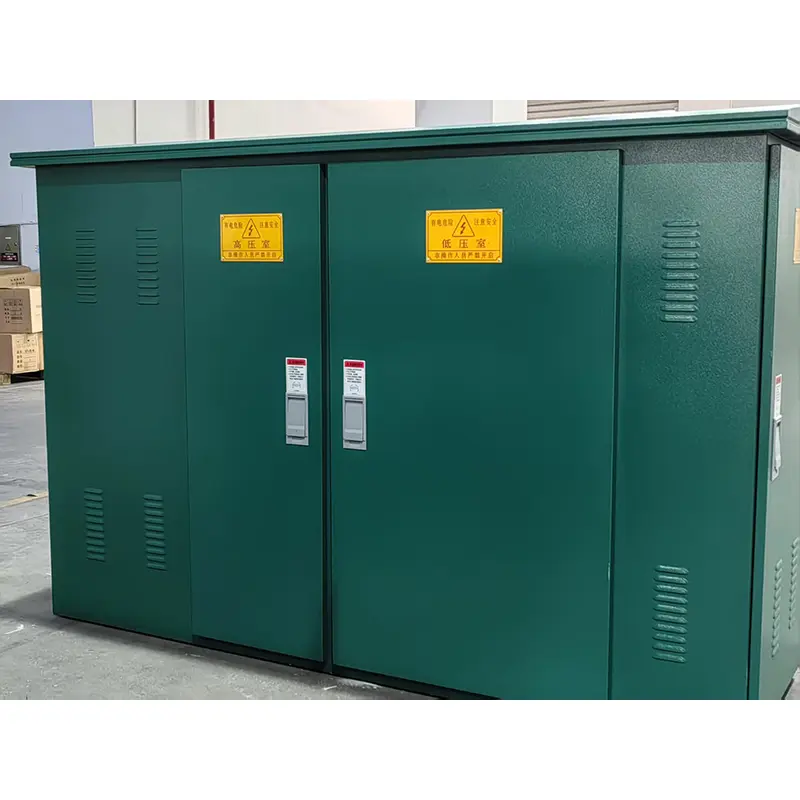

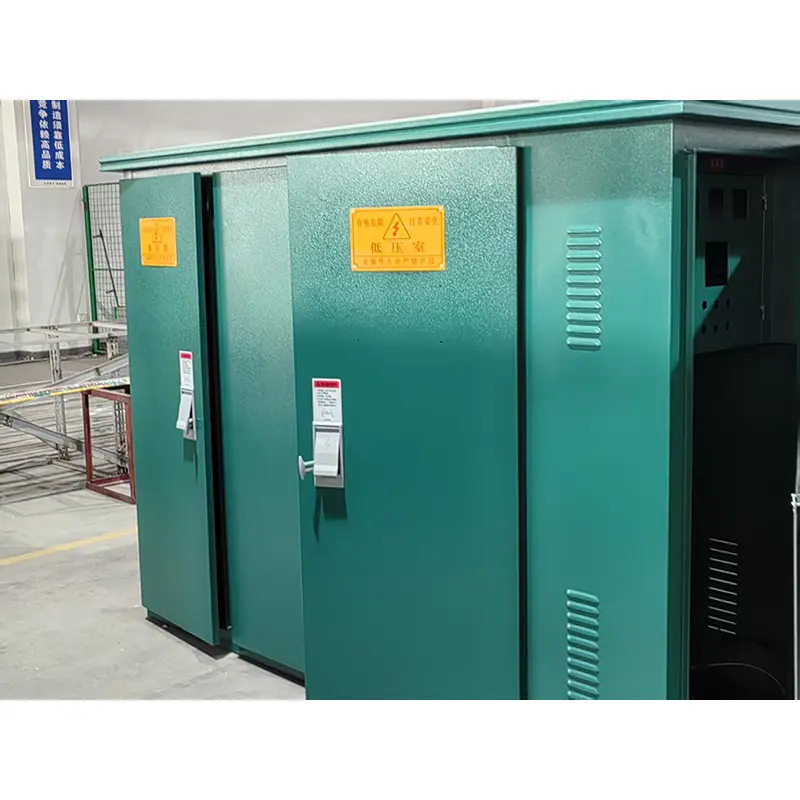

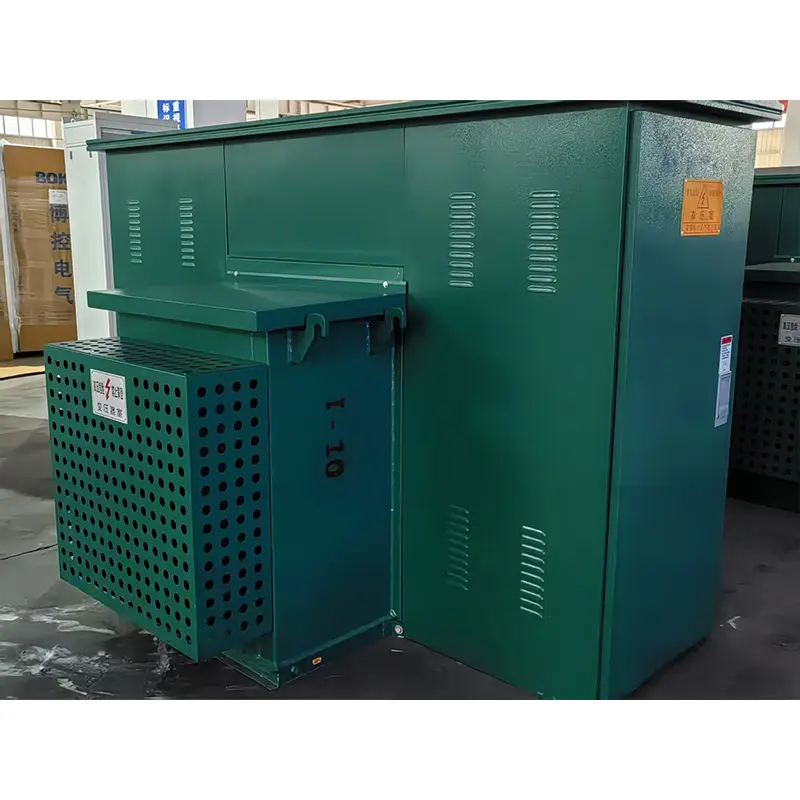

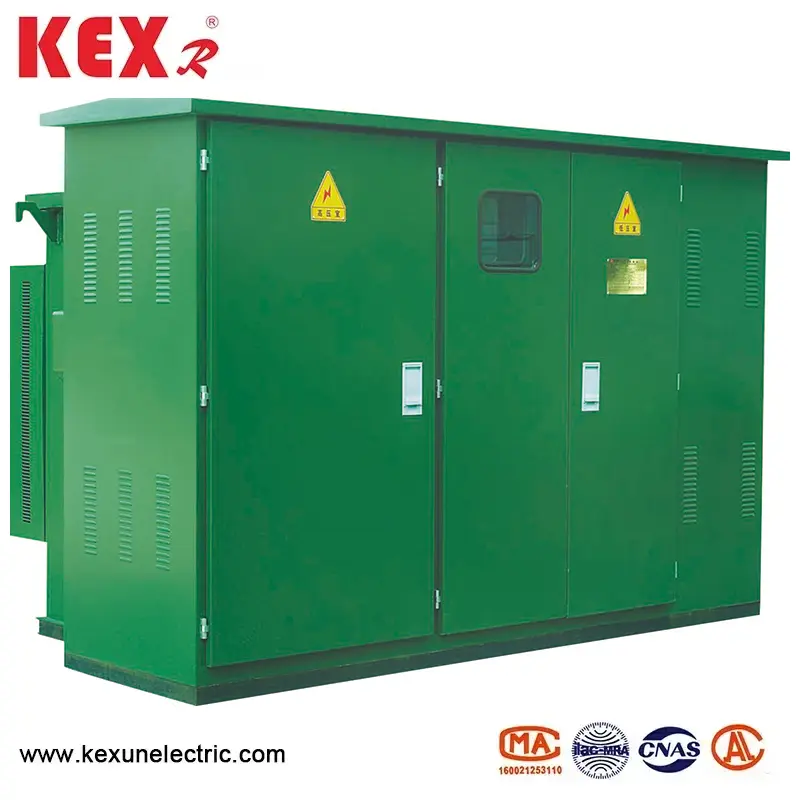

Ameerika tüüpi kolmefaasiline padi kinnitatud alajaam

ZBW-12 tüüpi ameerika tüüpi kolmefaasiline padi paigaldatud alajaam, mille on toodetud Hiina tootja Kexr, on alajaam, millel on lihtne struktuur, väike põrandapinna ja tugev isolatsioon, mis sobib 10kV nimiväärtuseks.
Mudel: ZBW-12
Bränd ： kexr

Saada päring

Tootekirjeldus

● Ameerika tüüpi kolmefaasiline padi kinnitatud alajaam, kasutades tingimusi

◆ Ümbritsev temperatuur: ameerika tüüpi kolmefaasilise padjaga paigaldatud alajaama ümbritsev temperatuur peaks olema -30 ~ 40 ℃.

◆ Kõrgus: Ameerika tüüpi kolmefaasiline padi paigaldatud alajaam tuleks paigaldada alla 4000 m;

◆ Tuule kiirus: samaväärne 34m/s (mitte rohkem kui 700Pa);

◆ Õhuniiskus: keskmine igapäevane suhteline õhuniiskus ei ületa 95%; Igakuine suhteline õhuniiskuse väärtus ei ole üle 95%;

◆ LACKPORE: horisontaalne kiirendus ei ole suurem kui 0,4m/s²

, ja vertikaalne kiirendus ei ületa 0,15 m/s²

◆ Paigaldussaidi kalduvus: Ameerika tüüpi kolmefaasilise padjaga paigaldatud alajaama paigaldus ei ole suurem kui 3

◆ Paigaldamiskeskkond: ümbritsevat õhku ei saa ilmselgelt söövitavad ja põlevad gaasid ning paigaldusplatsil pole vägivaldset vibratsiooni

◆ Kui tellida selle toodet kaugemale ülaltoodud tingimustest, saate KexR -iga läbirääkimisi pidada

● ZBW-12 Type American Type kolmefaasilise PAD-paigaldatud alajaama tehnilised parameetrid

Seerianumber	Ese	Ühik	Tehnilised parameetrid
1	Hinnatud pinge	kv	10/0,4
2	Maksimaalne tööpinge	kv	12
3	Hinnatud sagedus	Hz	50
4	Nimivõimsus	kva	150-1600
5	1min võimsuse sagedus talub pinget	kv	35
6	Välk -impulsipinge	kv	75
7	Jahutusmeetod		Onan
8	Kõrgepinge varukaitsme voolu purustamine	selle	50
9	Pistiku kaitsekaitsmise voolu murdmine	selle	2.5
10	Keskkonnatemperatuur	℃	-35 ~ 40
11	Lubatud mähise temperatuur tõuseb	℃	65
12	Laadimata pinge reguleerimine		± 5% või ± 2*2,5%
13	Müratase	db	50
14	IP -kraad		Ip43

Trafo

KEXR eelinstalleeritud Ameerika kasti tüüpi alajaam võtab kasutusele uued S9 ja S11 seeria kolmefaasilised üleujutatud trafod on eelised madala koormuseta, madala temperatuuri tõusu, madala müra ja madala kõrgusega. Trafo koormata ja koormuse kaotus on madalam kui algse S9 trafo oma, jõudes praegu kodumaisele arenenud tasemele. Trafo on täielikult suletud struktuuriga, mis isoleerib tõhusalt niiskusest põhjustatud õhusaaste ja isolatsiooni lagunemise. Õlapaagi ülaosale jääb õhupadja 40–90 mm, mis võib mängida soojuse hajumise ja jahutamise rolli koos õlipaagi kesta lainetustega ning võib sisemist rõhku tõhusalt vähendada.

Mõõtmed ja kaal

Võimsus	A	B	C	H	Kaal （kg）
315KVA	2560	1600	600	1000	3050
400KVA	2560	1600	600	1000	3270
500KVA	2560	1600	600	1000	3400
630kVA	2560	1600	600	1000	3900
800KVA	2760	1600	800	1000	4200
1000KVA	2760	1950	800	1000	4800
1250KVA	2910	1950	800	1000	5400

● ZBW-12 Type American Type kolmefaasilise PAD-paigaldatud alajaama kontuurmõõt

ZBW-12 Ameerika tüüpi kolmefaasilised padjaliiga alajaamade standardi mõõtmed
Maht (KVA)	A	B	C	D	E	F	H
100 ~ 250	1900	1650	1250	650/800	600	1410/1560	1450
315	1900	1650	1350	650/800	650	1460/1610	1450
400 ~ 500	1900	1750	1450	650/800	650	1490/1640	1550
630	1900	1750	1550	650/800	700	1580/1730	1550
800	1900	1850	1550	650/800	700	1640/1790	1650
1000	1900	1850	1650	650/800	700	1640/1790	1650

Kuumad sildid: Ameerika tüüpi kolmefaasiline padi kinnitatud alajaam
