Miks on maanduslüliti elektriohutuse jaoks oluline?

Elektrienergia süsteemid on keerukad võrgud, mille usaldusväärseks toimimiseks on vaja täpset juhtimis- ja tugevat ohutusmehhanismi. Paljude ohutuse tagamise seadmete hulgasmaanduslülitimängib kriitilist rolli.

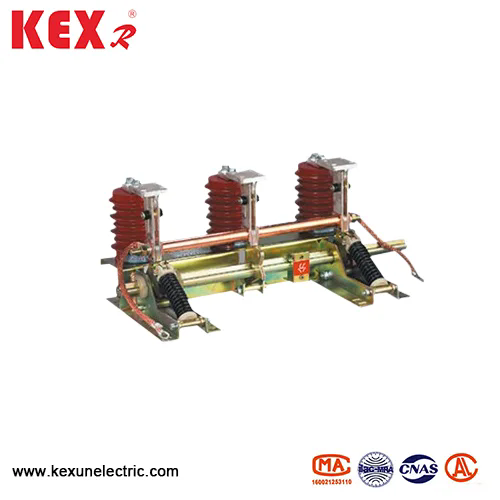

Maanduslüliti on spetsiaalselt loodud mehaaniline seade, mida kasutatakse vooluringi või elektriseadmete ühendamiseks otse maakerale (maapinnale). Seda tehes annab see voolu jaoks madala takistusega tee, tagades, et mis tahes jääklaeng, rikkevool või indutseeritud pinge on ohutult maasse viidud. See hoiab ära juhuslikud elektrilöögid, seadmete kahjustused ja tööohud.

Maanduslülitid ei kasutata seadmete töö ajal pidevalt. Selle asemel juhitakse neid konkreetsetes stsenaariumides, näiteks:

• Kõrgepingeliinide hoolduse või parandamise ajal.

• Seadmete eraldamisel ruudustikust kontrollimiseks.

• Hädaolukordades jääkienergia tühjendamiseks.

Ilma maanduslülitita puutuksid tehnikud kokku ohtlike pingetega ka pärast vooluringide lahtiühendamist. See muudab selle energiajaotusvõrkude, alajaamade ja tööstuslike taimede mittevajamatuks komponendiks.

Milliseid funktsioone ja rakendusi maanduslülitid teenivad?

Maanduslüliti funktsioonide mõistmine aitab selgitada, miks seda energiasektoris laialdaselt kasutusele võetakse.

Esmased funktsioonid

1. Ohutuse tagamine
   Jääkitasude maandamisel välistavad maanduslülitid hoolduse ajal juhusliku elektrilöögi riski.

2. Süsteemikaitse
   Seadmed nagu trafod, lülitusseadmed ja bussid on kaitstud mööduvate ülepingete ja staatilise induktsiooni eest.

3. Operatiiv usaldusväärsus
   Maanduslülitite regulaarne kasutamine tagab elektrisüsteemide tõhusa isoleerimise, pakkudes operaatoritele ja inseneridele usaldust.

4. Standardite järgimine
   Rahvusvahelised ja kohalikud standardid, näiteks IEC 62271, nõuavad maanduslülitid teatud kõrgepingekeskkonnas.

Peamised rakendused

• Kõrgepingejaamad: Kasutatakse siinide maandamiseks ja ohutult sektsioonide lahtiühendamiseks.

• Keskmise pinge jaotussüsteemid: Kaitseb remondi ajal hooldustöötajaid.

• Tööstusstaimed: Kinnitab suured masinad ja tundlikud seadmed ootamatutest tõusudest.

• Taastuvenergia talud: Tuule- ja päikeseenergia farmides aitavad maanduslülitid inverterite ja trafode kontrollimiseks eraldada.

Maanduslülitite tehnilised parameetrid

Need parameetrid määravad, kui sobiv on rakenduse jaoks konkreetne maanduslülitus. Näiteks 36-kV maanduslüliti, millel on 31,5 kA lühiajalist vastuvoolu, sobiks keskmise pinge tööstussüsteemide jaoks, samas kui ülikõrge pinge alajaamad vajavad kõrgemat reitingut.

Mida peaksite maanduslüliti valimisel arvestama?

Õige maanduslüliti valimine ei tähenda ainult pingereitinguid. See hõlmab operatiivkeskkondade, ohutusstandardite ja süsteemi integreerimise hindamist.

Peamised tegurid, mida tuleks arvestada

1. Pinge ja vooluhinnangud

   • Veenduge ühilduvus süsteemi nominaalse pinge ja rikkevoolu tasemega.

   • Vastutus võib kahjustada ohutust või viia enneaegse ebaõnnestumiseni.

2. Taluma võimekust

   • Kontrollige nii lühiajalist kui ka tipptasemel reitingut.

   • See tagab, et maanduslüliti saab kahjustusteta tõrkevooludega hakkama.

3. Töökeskkond

   • Välijaamade puhul on olulised ilmastikukindlad ja korrosioonikindlad mudelid.

   • GIS-i (gaasi isoleeritud lüliti) jaoks on vaja spetsiaalseid kompaktseid maanduslülitid.

4. Töömehhanism

   • Käsitsi tüübid on väiksemate rajatiste jaoks kulutõhusad.

   • Automatiseeritud alajaamades eelistatakse motoriseeritud või vedruga töötavaid versioone.

5. Standardid ja sertifikaadid

   • IEC 62271 või samaväärsete riiklike standardite järgimine tagab usaldusväärsuse ja ülemaailmse aktsepteerimise.

6. Hooldusnõuded

   • Valige seisaku vähendamiseks disainilahendused minimaalsete liikuvate osade ja lihtsate kontrollifunktsioonidega.

Parema maanduslüliti valimise eelised

• Töötajate täiustatud ohutus usaldusväärse maandumisega.

• Täiustatud töötõhusus vähendatud hooldusviivituste tõttu.

• Suurem vastavus regulatiivsetele standarditele.

• Seotud seadmete pikendatud eluiga.

Tavalised KKK -d maanduslülitite kohta

Q1: Mis vahe on maanduslüliti ja lahtiühendamise lüliti vahel?
V: Kuigi mõlemad on ohutusseadmed, eraldab lahtiühendus lüliti vooluringi osa ilma seda maandamata. Maanduslüliti seevastu ühendab isoleeritud sektsiooni otse maapinnaga, tagades, et jääk- ega indutseeritud pinget ei jää. Mõlemat kasutatakse ohutuse maksimeerimiseks sageli koos kõrgepinge paigaldustes.

Q2: Millist hooldust vajab maanduslüliti?
V: Mehaanilise kulumise, korrosiooni ja isolatsiooni terviklikkuse kontrollimiseks on soovitatav regulaarne ülevaatus. Liikuvate osade määrimine, töömehhanismide funktsionaalne testimine ja maandusühenduste kontrollimine on hädavajalik. Sõltuvalt kasutamisest ja keskkonnast võivad hooldusintervallid ulatuda igal aastal iga kolme aastani.

Millist rolli maanduslülitid mängivad elektrisüsteemide tulevikus?

Elektrienergia sektor areneb kiiresti taastuvenergia, nutikate võrede ja digitaalse jälgimise integreerimisega. Nende uute nõudmiste täitmiseks arenevad ka maanduslülitid.

Lüliti tehnoloogia tulevased suundumused

• Nutikas jälgimise integreerimine: Täpsemad maanduslülitid on nüüd integreeritud anduritega, mis jälgivad reaalajas töö olekut, rikkevoolu ja kontakttakistust.

• Kompaktsed kujundused: Kuna linnajaamades on preemia, muutuvad kompaktsed gaasi isoleeritud kujundused tavaliseks.

• Kõrgemad taastuvenergia hinnangud: Tuule- ja päikeseenergia farmidel on sageli kõikumised koormuses, nõudes suurema dünaamilise jõudlusega maanduslülitid.

• Jätkusuutlikkuse fookus: Tootjad uurivad keskkonnasõbralikke materjale ja disainilahendusi, mis vähendavad lülitiseadmete süsiniku jalajälge.

Miks maanduslülitid jäävad hädavajalikuks

Kuna elektrivõrgud muutuvad keerukamaks, suurenevad ka rikkevoolude, indutseeritud pingete ja hooldusohtudega seotud riskid. Maanduslülitid jäävad elektriohutuse nurgakiviks, tagades, et insenerid ja tehnikud saaksid töötada enesekindlalt kõrgepingekeskkonnas.

JuuresKexun, tarnime maanduslülitid, mis on konstrueeritud kõrgeimate ohutus-, vastupidavuse ja jõudluse standardite järgi. Meie portfell hõlmab mitmesuguseid pingeklasse, töömehhanisme ja konfiguratsioone, mis võimaldavad meil teenindada kogu maailmas elektriettevõtteid, tööstuslikke taimi ja taastuvenergia projekte. Iga lüliti on kavandatud täpsusega, et see vastaks rahvusvahelistele standarditele, kohanedes samal ajal erinevate turgude konkreetsete nõudmistega.

Üksikasjalike spetsifikatsioonide, kohandatud lahenduste konsultatsioonide või hulgipäringute saamiseks tervitame teidVõtke meiega ühendusttäna ja avastage, kuidas Kexuni maanduslülitid võivad teie elektrisüsteemide ohutust ja töökindlust suurendada.
