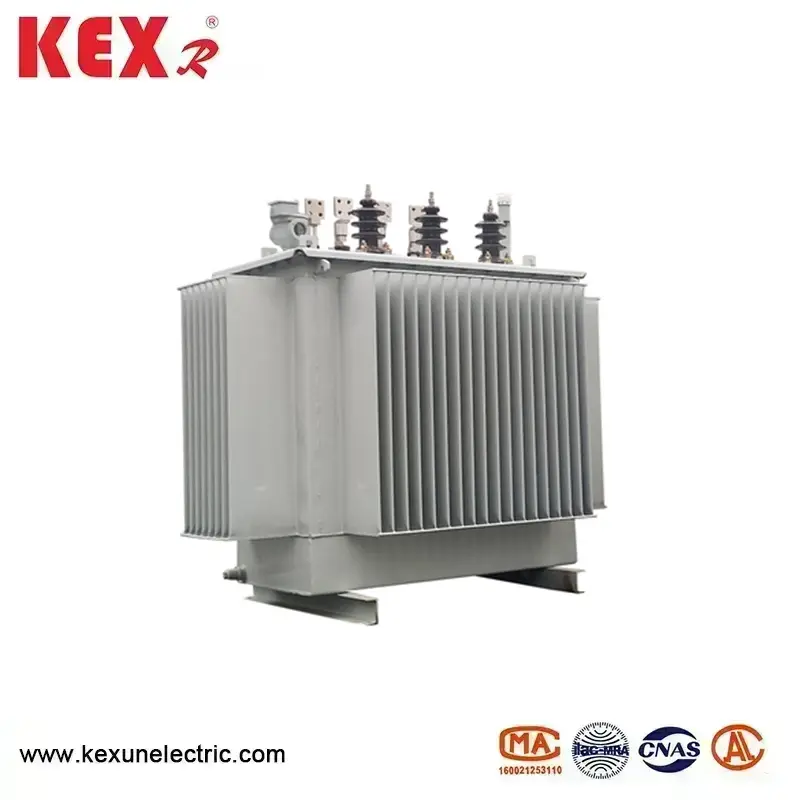

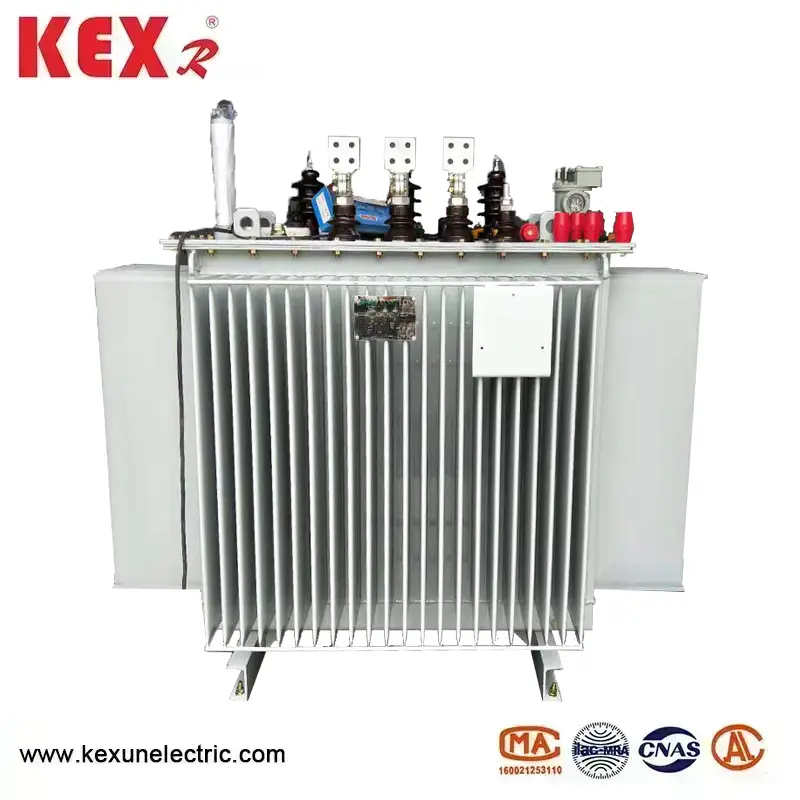

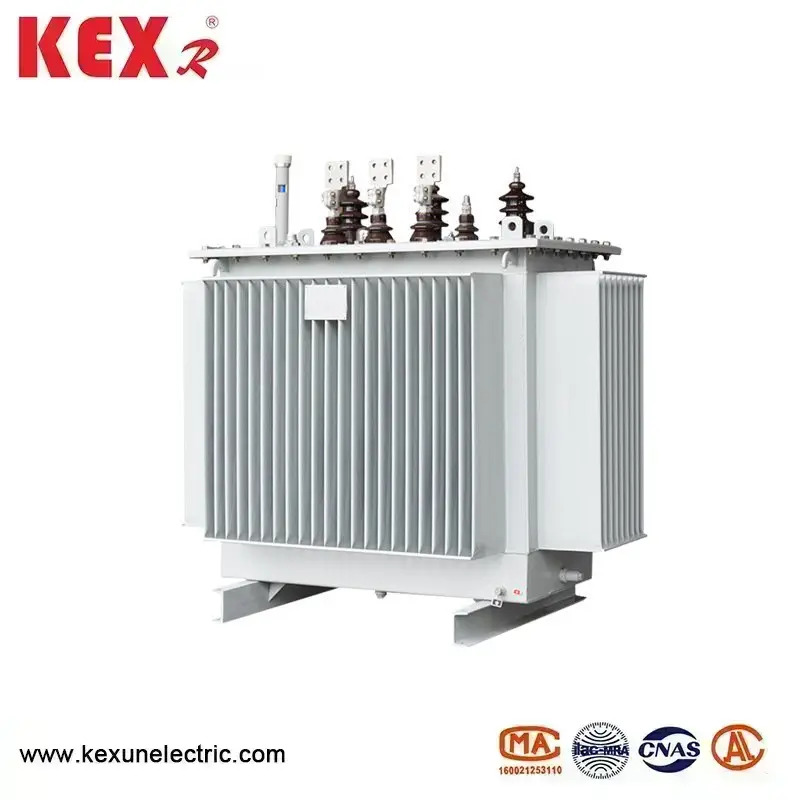

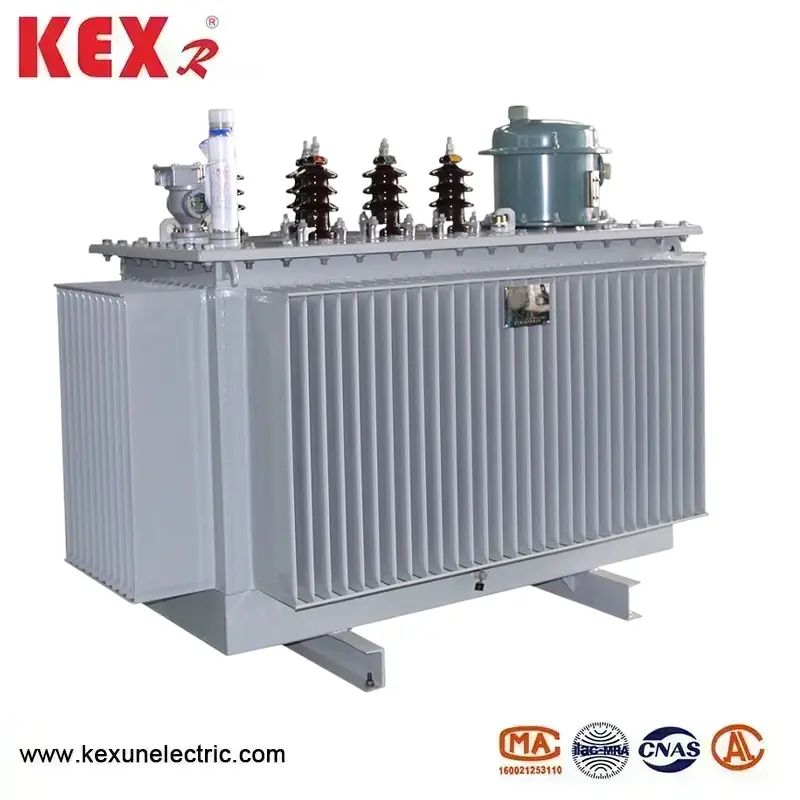

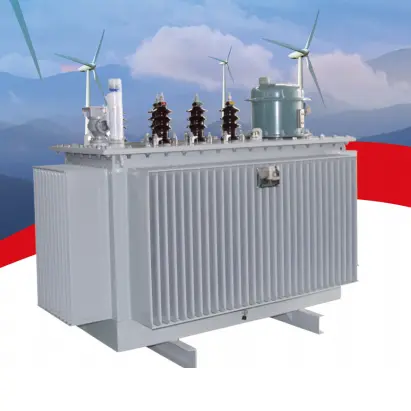

Kõrgepinge reguleeriv trafo

● Kõrgepinge reguleeriv trafo peamised omadused

▶ Üldisel seadmel on suur maht, madal kadu, väike suurus ja seda on lihtne paigaldada ja hooldada;

▶ Reguleerige kolmefaasilise käiku laadimisrakendusel automaatselt, jälgides pingemuutusi, usaldusväärse töö ja kõrge pinge reguleerimise täpsusega

▶ pinge viidet, toimingu viivitust, lubatavat vahemikku ja sageduse piirmäära saab vastavalt vajadusele reguleerida ning parameetri sätted on paindlikud ja mugavad;

▶ Kuvage SVR -i käigu toimingute arv ja praegune käik koormuspuhkusel, näidudega kõrgeimale ja madalaimale käigule

▶ Varustatud käigu ülemise ja alumise piiri kaitsega, toimingu tähtaega, parandades tõhusalt toote usaldusväärsust

▶ Kontrolleril on üle pinge ja pingekaitsefunktsioonide all. Kui joon on üle pinge või pinge olekus, lukustub kontroller automaatselt; Veenduge, et koormuspuhkuse muutjate ohutu kasutamine

▶ Kontroller võtab kasutusele tööstusliku klassi kontrollkiibid, millel on kõrge töökindlus, tugev sekkumisvastane võime ja mis suudab kohaneda karmi väliskeskkonnaga;

▶ RS485 kommunikatsiooniliidesega varustatud kõrgepinge reguleerivad trafo peamised omadused, saab kontrolleri parameetreid vaadata ja muuta installatsioonipunktist 30 meetri kaugusel traadita sidemooduli kaudu.

▶ Cloud või SM -kaardi kaugjuhtimispuldi saab lisada ka.

● Kõrgpinge reguleeriva trafo tingimuste kasutamine

▶ kõrgus: ≤ 2000m

▶ Keskkonnatemperatuur: -25 ° C ~+45 ° C

▶ suhteline õhuniiskus: alla 90%

▶ reostuse vältimise võime: tase LLL

▶ Paigaldamise kalle: <2%

 Seadme ümber pole reostust ega söövitavat meediumi, mis mõjutaks selle isolatsiooni jõudlust tõsiselt, töökohal pole tule- ega plahvatusohtu ning tõsist vibratsiooni. Kui töökeskkond ületab ülaltoodud tingimused, peavad kasutajad tellimuste esitamisel esitama spetsiaalsed juhised.

● Kõrgepinge reguleeriv trafo vastab standarditele

◆ Tootmise kavandamise standardid

▶ JB8749-1998 Pingeregulaatorite üldised tehnilised nõuded

▶ GB1094-2013 toitetrafod

Ntsiag

▶ Toitetrafode valimise juhised (GB/T17468-1998) GB10230-2007 Koormuse koputuse muutmise kohta

▶ Juhised koormuspunkti muutjate rakendamiseks (GB/T1058-1989) O DL/T572-2010 0 0PERATION ▶ VÄLISTAMISEKS

◆ Põhistandardid kasutamiseks

SVR-liini automaatse pingeregulaatori paigalduspunkti pinge vastab riikliku standardse GB/T12325-2008 nõuetele toiteallika pinge kõrvalekaldeks: toiteallika pinge positiivsete ja negatiivsete kõrvalekallete absoluutväärtuste summa 35kV ja üle selle ei tohi ületada 10% reitingu pingest; Kolmefaasilise toitepinge lubatud kõrvalekalle 20kV ja allpool on + 7% nimiväärtusest; 220 V ühefaasilise toiteallika lubatud kõrvalekalle on+7% ja -10% nimiväärtusest.

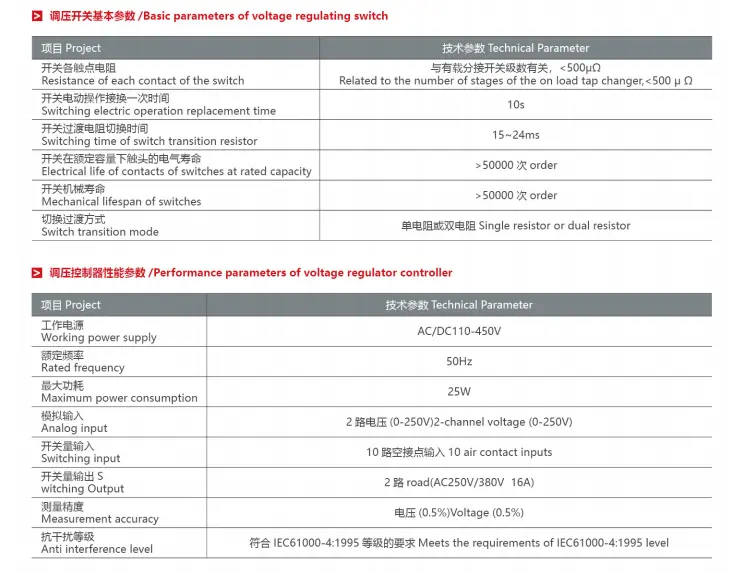

◆ SVR tüüpi tehnilised parameetrid kõrgepinge reguleeriv trafo

● SVR -tüüpi kõrgepinge reguleerivad trafo paigaldamise juhised

1. Toote installimine on kasutaja vastutus ja tarnija saab juhiste saamiseks saidile müügijärgseid teeninduspersonali saata.

2. Pärast seadme paisutamist tuleks mitmepunktiliseks maanduseks kasutada maandustant. Maanduskindlus ei tohiks ületada 4 oomi ja maa alla maetud maanduskeha sügavus peaks vastama energiaeeskirjade maandusnõuetele.

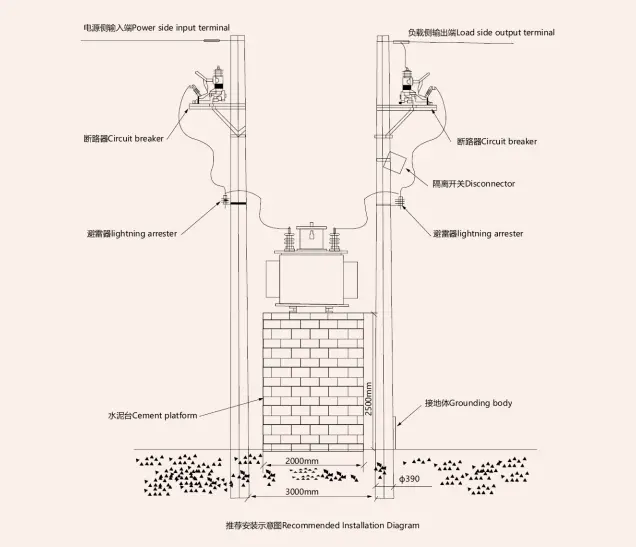

Installimisskeem on järgmine:
