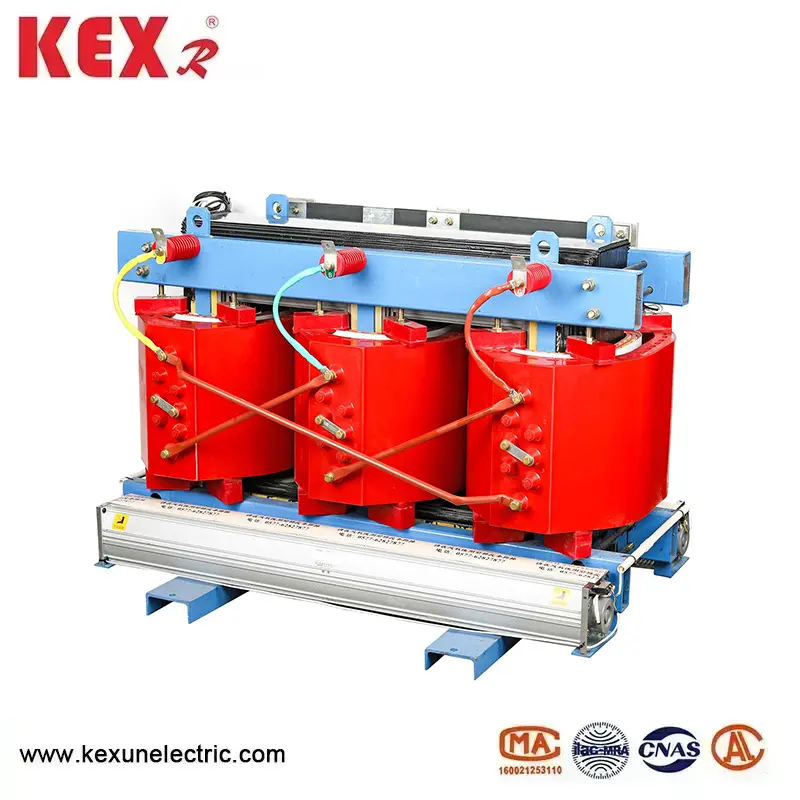

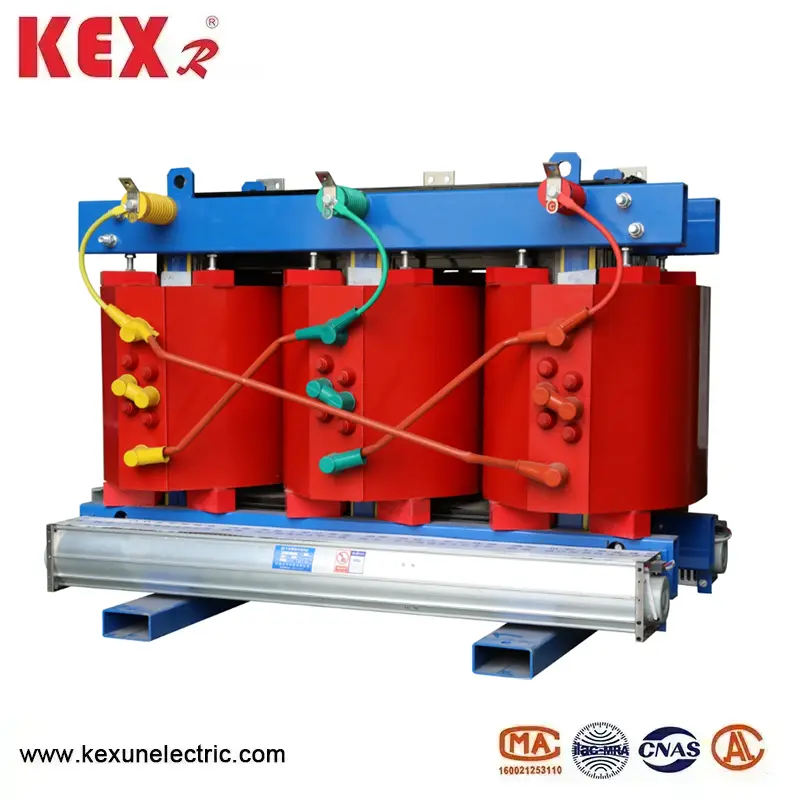

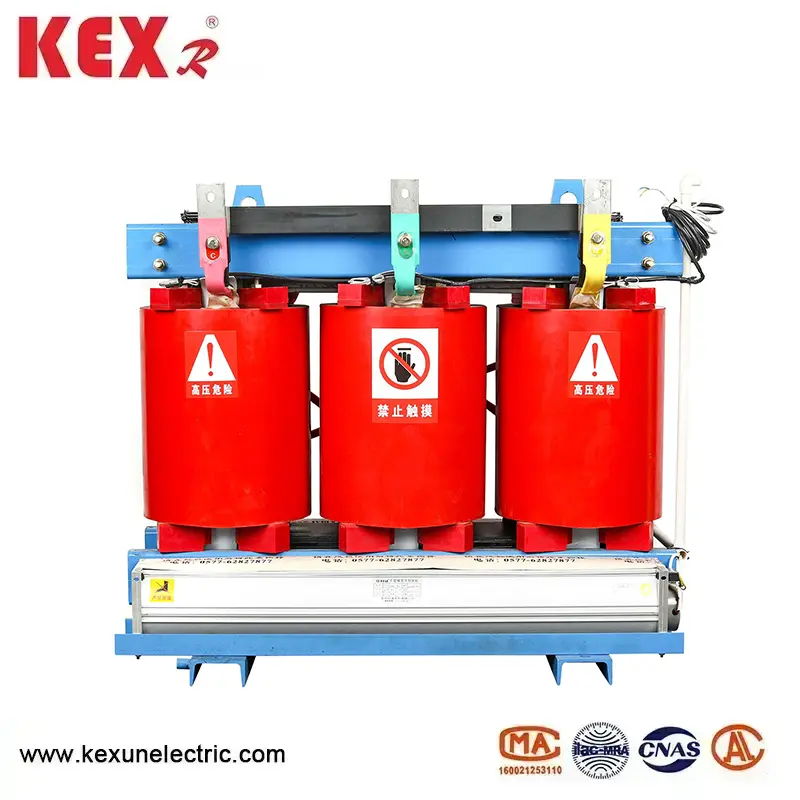

Keskkonnasõbralik kuiva tüüpi trafo

◆ SGB10 Tüüpi tuum keskkonnasõbralik kuiva tüüpi trafo

Raudsüdamik on valmistatud imporditud teraviljakesksetest kõrgekvaliteedilistest magnetilistest juhtivustest räni terasest lehed, mis on kokku pandud. 45 ° Täielikult kalduv liigendi struktuur võtab vastu elastse kinnitumisseade mähise ja raua südamiku vahel, mis võimaldab trafol madala koormuseta ja müraga väheneda. Raudsüdamiku pinda töödeldakse spetsiaalse tehnoloogiaga, mis mitte ainult ei vähenda trafo müra, vaid takistab raua südamikku töödeta. Raudsüdam on klaasist klammerdatud. Pulk on klammerdatud ja fikseeritakse keemiga ja tõmbekruvid ja klammerdatakse keeratud kruviga ja tõmbekruviga. Pulk ja tõmbekruv on tõmbekruv ja tõmbekruv on keeratud ja see on tõmmatud kruviga. tervikuna. Mühise fikseeritakse elastsete padjadega ja puhverstruktuur võib vähendada mähise vibratsioonitaset ja müra.

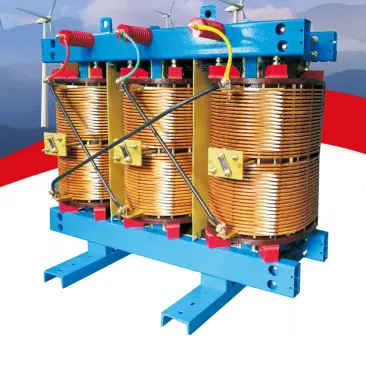

◆ Kõrge ja madala pinge mähised

Kõrged ja madala pingega mähised on valmistatud Nomexi isolatsioonimaterjalist ja neid immutatakse korduvalt lahustivaba immutamise värviga, kasutades VPL-i vaakum surveseadmeid, ning küpsetatakse ja kõveneb seejärel mitu korda kõrgel temperatuuril. Kõrgepinge mähis kasutab pidevat struktuuri koos kõrge mehaanilise tugevuse ja heade soojuse hajumise tingimustega, vältides kõrge vahekihi pinge puudusi, halva soojuse hajumise võime, kerge termilise lagunemise ja mitmeteiliste silindriliste mähiste madala mehaanilise tugevuse, parandades sellega toote usaldusväärsust; Madalapinge mähis võtab vastu fooliumi või pikisuunalise hingamisteede kõrge voolu spiraalstruktuuri. Immutatud mähisel on suurepärane niiskuskindlus ja ta talub mõju tõhusamalt, sellel pole pragusid ega osalist tühjenemist ning seda on lihtne kuivada, lagundada ja taaskasutada pärast selle kasutusaega, kaitstes keskkonda.

◆ kest

Vajadusel võib Kexun Electric pakkuda kestad IP20 või IP23 kaitsetasemega. Korpuse kaitse taseme LP20 tähendus on see, et tahked võõrkehad läbimõõduga 12 mm ei ole lubatud siseneda. Jahutusõhu vereringe tagamiseks on koore alumine ja ülaosa valmistatud võrgusilmast plaatidest.

◆ Ülekuumenemiskaitse

Kaitsemeetmete võtmiseks mähise ülekuumenemise vastu on SGB10 tüüpi keskkonnasõbralik kuiva tüüpi trafo 315 kVa ja rohkem varustatud temperatuuri kuvamiskaitseseade. See seade kasutab digitaalse kuvari signaaliallikana madalapinge mähisesse manustatud temperatuuritunnetuselemente. Kui temperatuur madalapinge mähise sees muutub, kuvatakse temperatuurianduri digitaalinstrument uue temperatuuriväärtuse ja täidab kontrolli- ja häirefunktsioone, lähtudes selle temperatuuri väärtusest, et kaitsta trafo.

◆ Ülekoormuse maht

SGB10 tüüpi keskkonnasõbralik kuiva tüüpi trafo võtab kasutusele uue struktuuri, uued materjalid ja uued protsessid, kus on hea soojuse hajumistingimused, pikk termiline eluiga ja äärmiselt tugev ülekoormusvõime, see saab ohutult ja usaldusväärselt töötada pikka aega, kui ülekoormus on 120%. Vanas 23 keskkonnas pole ventilaatori jahutamist vaja ja see võib pikka aega täisekoormusega töötada.

◆ Turvalisus

SGB10 tüüpi keskkonnasõbralik kuiva tüüpi trafo on tänapäeval saadaval kõige kõrgem ohutusvõime kuiva tüüpi trafo, kõik isolatsioonimaterjalid on mittevastavad, ise kustuvad, mittetoksilised ja sisaldavad vähem kui 10% tuleohtlike ainete epoksiaga võrreldes epoksiaga seotud toodetega. Seega põlevad defektsed toksitükid. Epoksia valatud trafod. SG (b) 10 uus toode näitab kõrget jõudlust kõrgete ohutusnõuete, niiske ja kuuma tingimustega ning kehva ventilatsiooniga, nagu näiteks Power, Metway, Ship, Chemical.ja metallurgiatööstus.

◆ Suurepärane niiskuskindlus

SGB10 tüüpi keskkonnasõbraliku kuiva tüüpi trafo Nomex "isolatsioonisüsteem on võimeline vastu pidama niiskuse sissetungile. Täiustatud VPL-seadmete ja vaakumi immutamise tehnoloogia adopteerimine. Kvaliteetne immutav värv, mida U-tunnised võivad pidevalt töötada pika aja jooksul, kui temperatuur on 180 'C ja Nomex®-i temperatuuril.

◆ väiksem maht ja kergem kaal

SGB10 tüüpi keskkonnasõbralik kuiva tüüpi trafo kasutab peamise isolatsioonimaterjalina DuPont Nomex@ paberit ja kasutab seda hübriidisolatsioonisüsteemina trafo kuumimas punktis, vähendades selle suurust ja kaalu võrreldes epoksüvaiguga sama võimega trafodes.

◆ Keskkonnakaitse

SGB10 tüüpi keskkonnasõbralik kuivüüpi trafo saab pärast selle kasutusaega laguneda ja ringlusse võtta, ületades epoksüvaigu valatud kuiva tüüpi trafode defektid, mida ei saa lagundada, ja reostada keskkonnavärvi vaigu ja klaaskiudu tahkestamisele ja sulandumisele tervikuna.

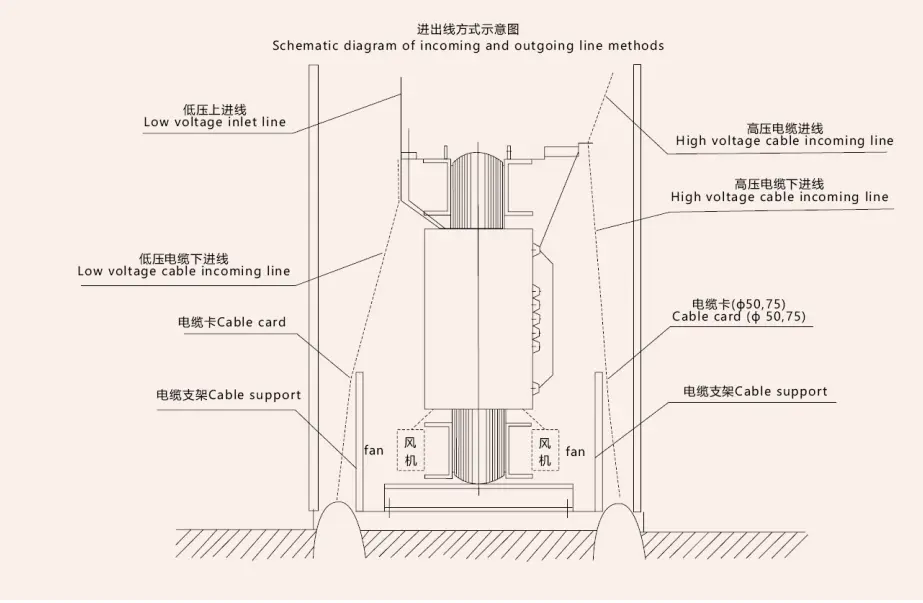

◆ Pliiraati

Kõrgepinge väljundklemm on fikseeritud mähise ülaosale ja kraan asub mähise keskel. Toitekatkestuse korral muudetakse kraani läbi ühendava tüki väljundpinge reguleerimiseks. Madalapinge väljaminev klemm on plaadi tüüpi juhtiv riba, mis on poltide kaudu usaldusväärselt ühendatud väljamineva ribaga.

◆ Asjakohased standardid

GB1094.11-2007 "Kuivatüüpi trafod"

GB/T10228-1997 "Tehnilised parameetrid ja

Nõuded kuiva tüüpi toitetrafodele "

GB/T17211-1998 "Kuivatüüpi toitetrafode koormusjuhend"

JB/T10088-2004 "Heli tase 6-220kV toitetrafod"

GB4208-1993 "Kaitseaste, mida pakuvad korpused (LP-kood)"

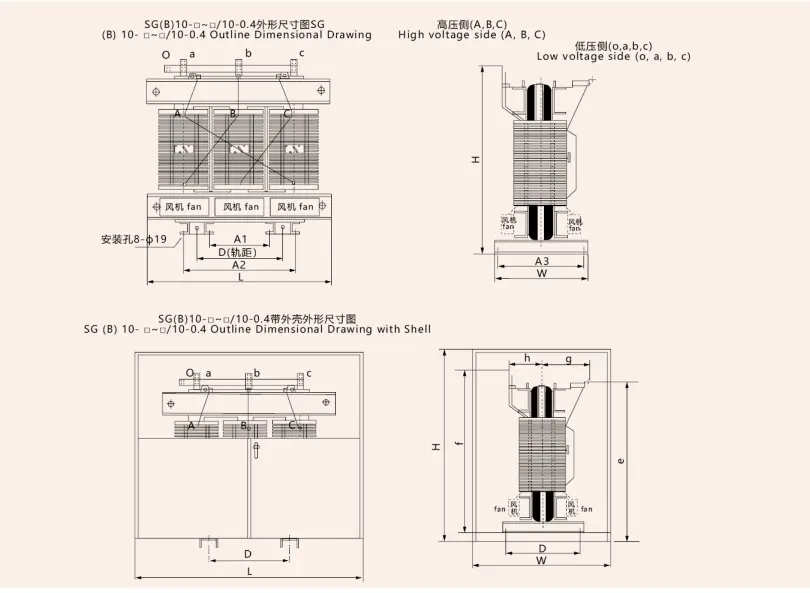

◆ SGB10 tüüpi keskkonnasõbraliku kuiva tüüpi trafo välimus ja paigaldusmõõtmed

◆ 10kV SGB10 tehnilised parameetrid keskkonnasõbraliku kuiva tüüpi trafo
