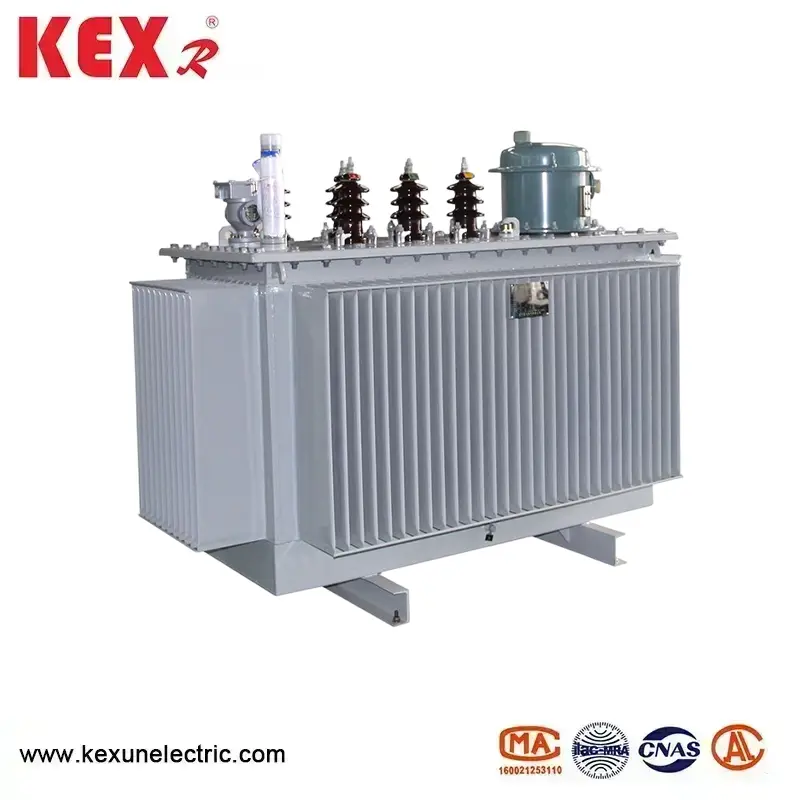

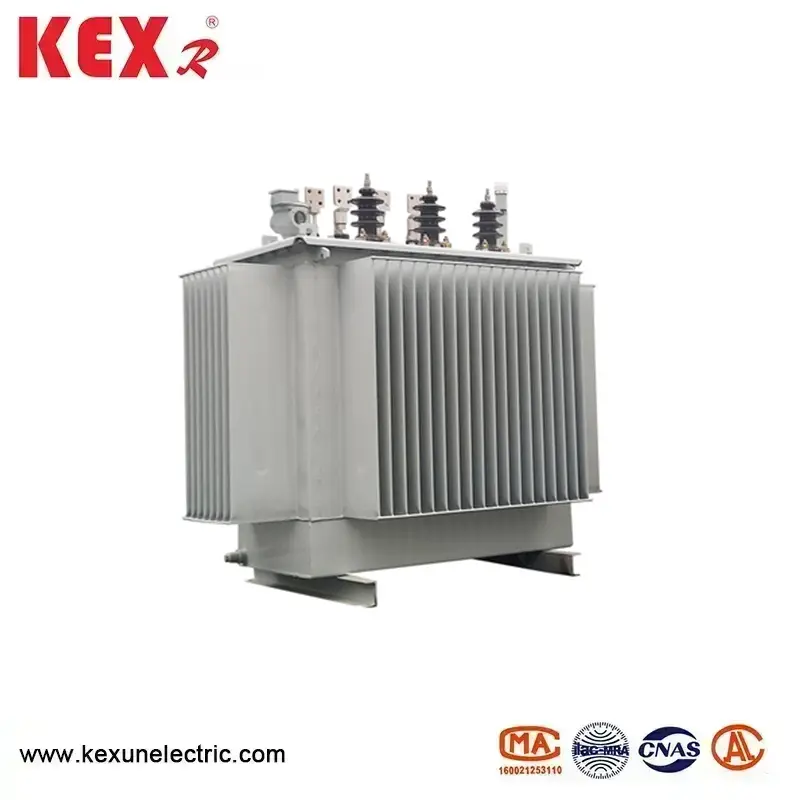

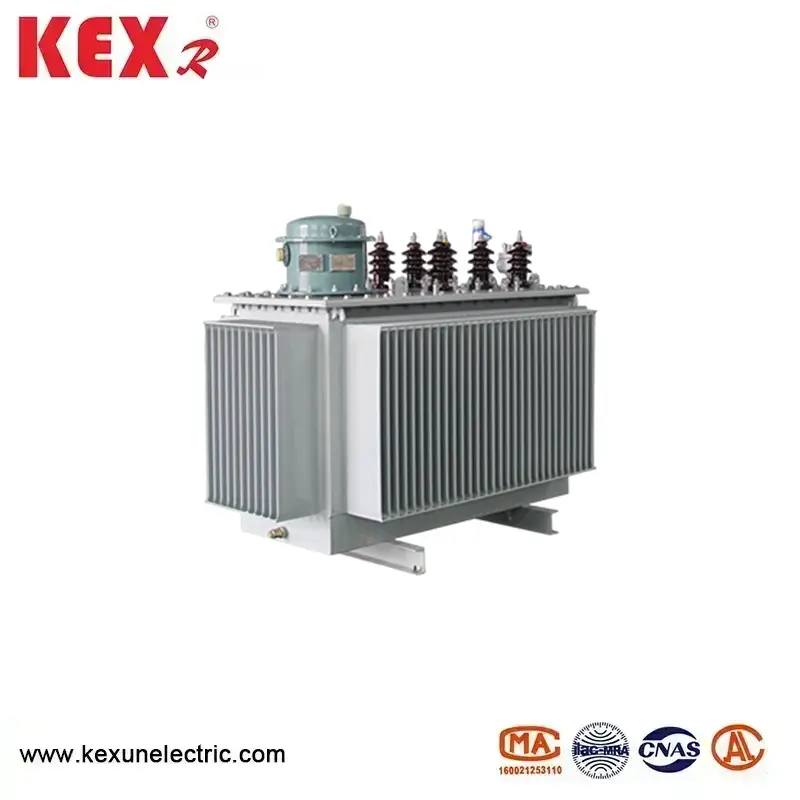

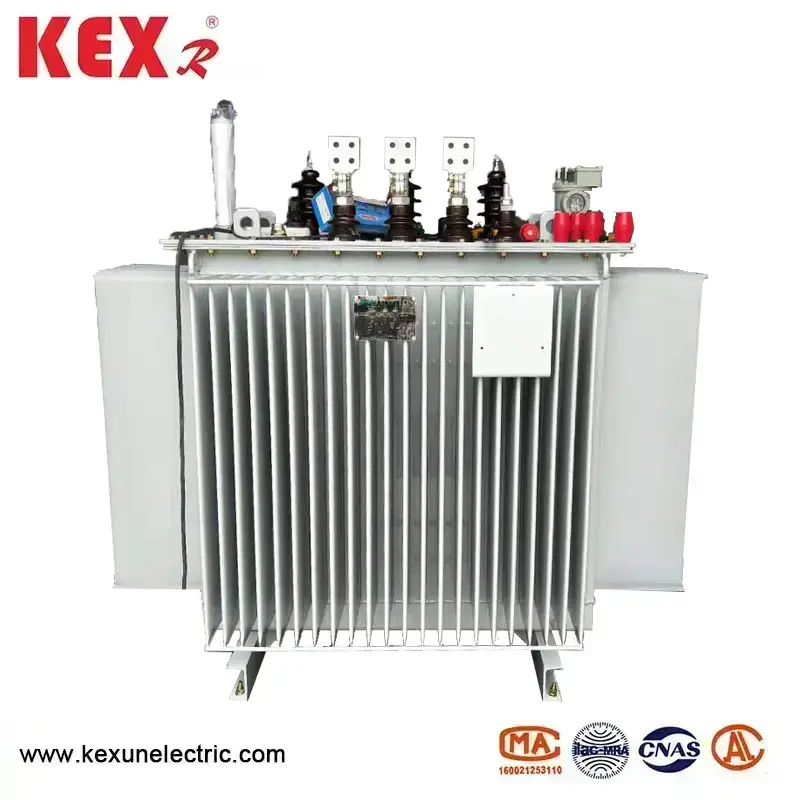

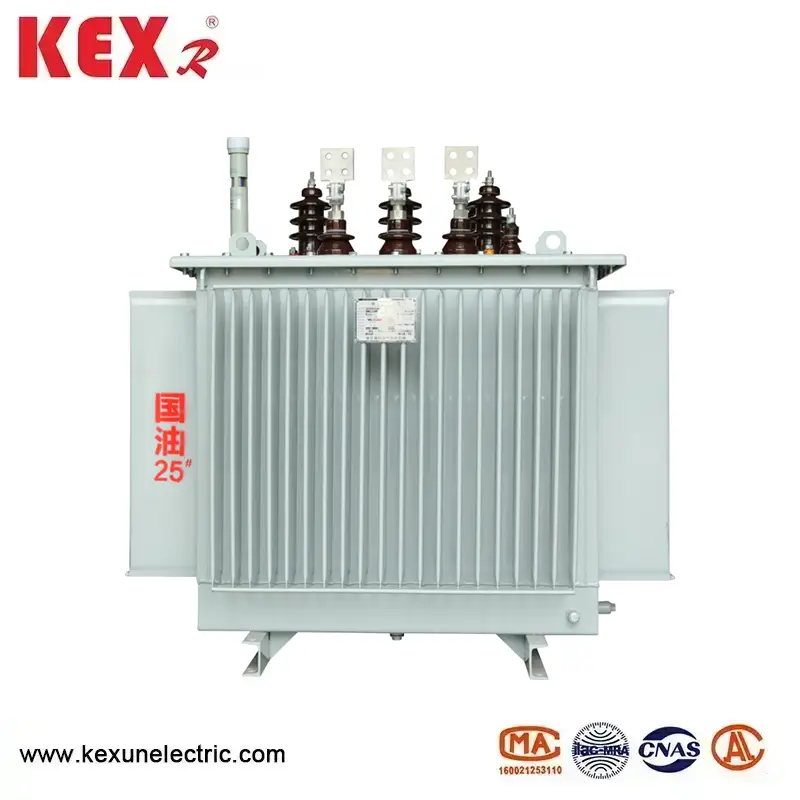

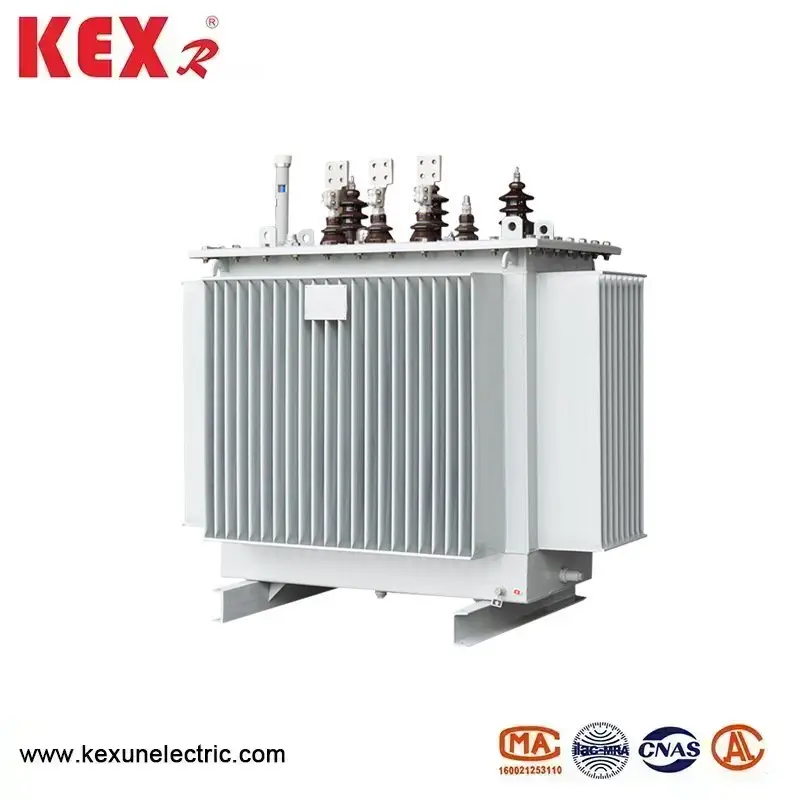

Õlisse sukeldatud trafo

● Õliga sukeldatud trafo kasutamise tingimused

▶kõrgus mitte üle 1000 m;

▶Ümbritsev temperatuur:

▶Maksimaalne temperatuur +40 'C;

▶Kõige kuumema kuu keskmine temperatuur on + 30 "Co Maksimaalne aasta keskmine temperatuur+20°▶Minimaalne välistemperatuur on -25C

● Õliga sukeldatud trafod vastavad standarditele

GB1094.2-1996

GB1094.5-2003

GB/T7595-1987

JB/T10088-2004

GB/T10237-1988

GB/T3837-2010

◆ Kvaliteetne materjalivalik

▶Meie õliga sukeldatud trafo valib madalama takistusega hapnikupuu vasktraadi ja läbib mitmeid täiendavaid pinnatöötlusi, et muuta see sujuvamaks ilma jäsemete ja teravate nurkadeta, mille tulemuseks on väiksem koormuskadu ja trafo töökindlam elektriline jõudlus.e Valige kvaliteetsed räniterasest lehed, et vähendada silikoonist terasest lehte ja vähendada silikoonist terase kadu. trafode kadu.

▶Valige kvaliteetsed lamineeritud puidust isolatsioonikomponendid, mis ei pragune kunagi isegi lühisvoolu mõjul.

jääb puutumatuks.

▶Valige sügavalt filtreeritud trafoõli, milles on vähem vett, gaasi ja lisandeid, mis muudab trafo töö usaldusväärsemaks.

▶Valige kvaliteetsed kummist tihendusmaterjalid, et tõhusalt vältida vananemist ja vältida lekkeid.* Kõik toorained läbivad kvaliteedikontrolli ja kõik toorainetootjad läbivad range ülevaatuse vastavalt riiklikule standardile IS09000.

◆ Tasuv

S9-seeria õlitrafod on S7-seeriaga võrreldes vähendanud tühikäigukadusid, koormuskadusid ja tühivoolusid vastavalt 10%, 24% ja 46%, mille tulemuseks on kasutuskulude vähenemine 19%. S9-seeria põhjal on S11-seeria tooted vähendanud keskmist tühikäigukadu 30% võrra; Tühjavooluvool väheneb võrreldes S9-ga 70-85%; Keskmine temperatuuri tõus väheneb 10K võrra ja toote kasutusiga on enam kui kahekordistunud. Isegi 20% ülekoormuse tingimustes võib see siiski töötada pikka aega; Keskmine müra vähendamine toote töötamise ajal on 2-4 detsibelli.

◆ Täielikult suletud

M-täht S11 (M) R tähistab, et õlipaagil on täielikult suletud konstruktsioon. Võrreldes tavaliste õlitrafodega, täielikult hermeetilised jaotustrafod kõrvaldavad õlimahutid ja asendavad õlitorud jahutus- ja soojuseralduskomponentidena gofreeritud ribidega. Gofreeritud õlipaak on valmistatud kvaliteetsetest külmvaltsitud õhukestest plaatidest spetsiaalsel tootmisliinil ja lainepapist ribid võivad laieneda ja kokku tõmbuda trafo oi mahuga, isoleerides seeläbi trafo atmosfäärist, vältides ja aeglustades õli lagunemist ja isolatsiooni niiskust, suurendades töökindlust ja hooldusvaba tavapärast tööd.

Gofreeritud õlipaagi pinda töödeldakse rasvaärastuse, rooste eemaldamise ja fosfaadiga, enne kui see kaetakse kolmekindla värviga, mis sobib kasutamiseks metallurgia-, naftakeemia-, kaevandus- ja muudes keskkondades.

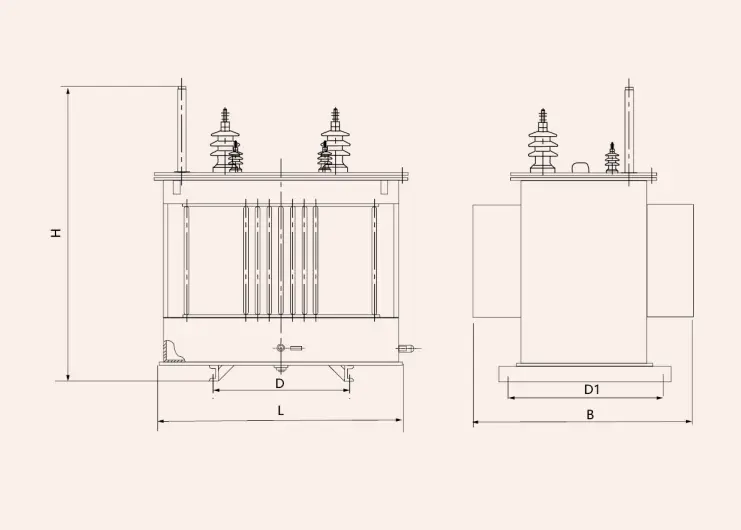

◆ Õliga sukeldatud trafo välimus ja paigaldusmõõtmed

◆10kV D11 seeria õliga sukeldatud jaotustrafo tehnilised parameetrid
