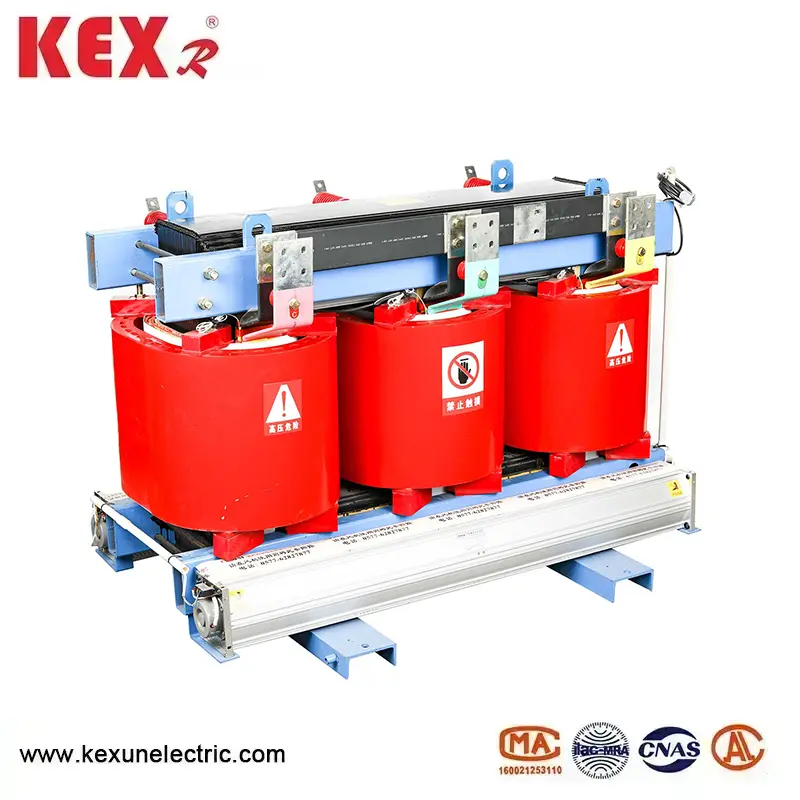

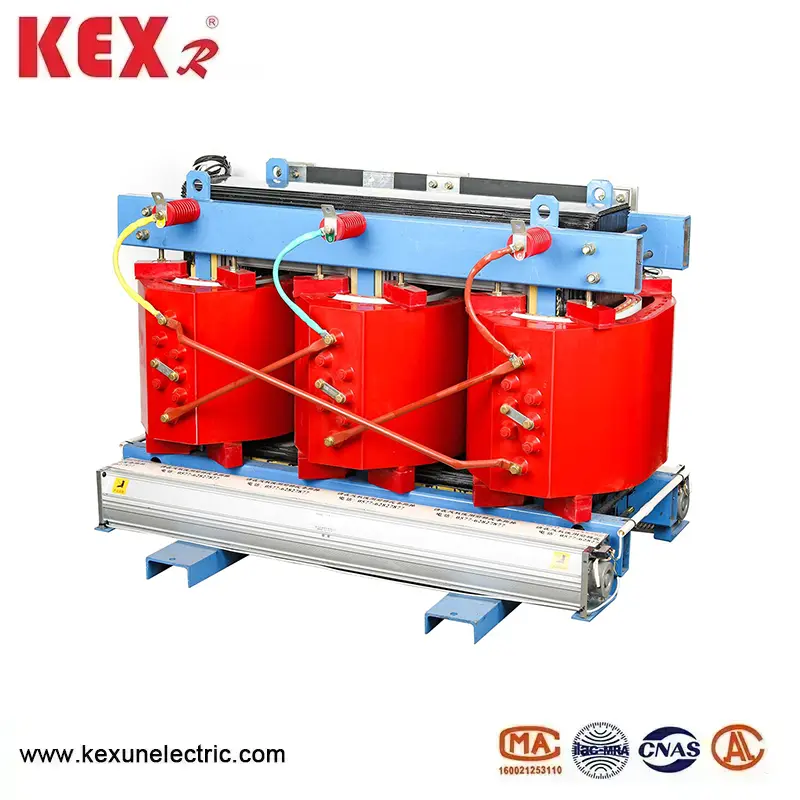

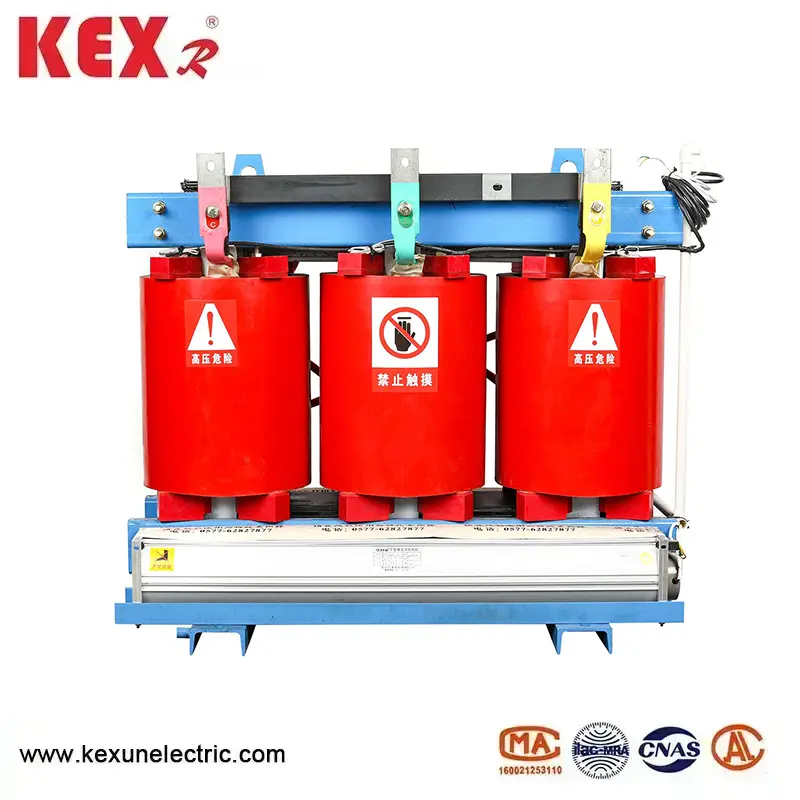

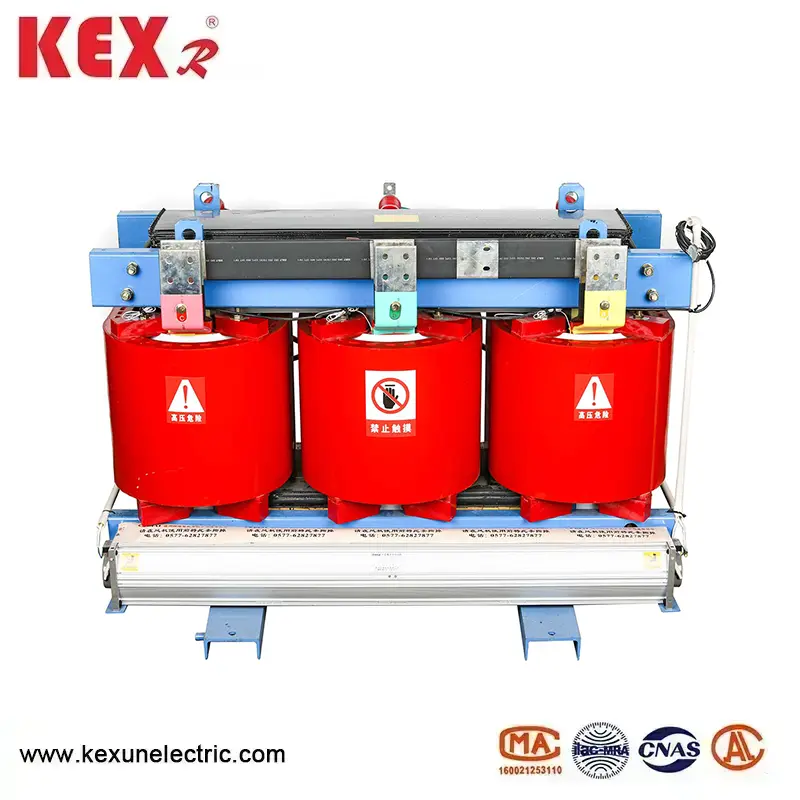

Vaigu isoleeritud kuiva tüüpi trafo

SCB10 seeria vaigu isoleeritud kuivatüüpi trafo, mille Hiina tehases on Kexun Electric iseseisvalt välja töötatud, on leegi aeglustamise, tulekahjude ennetamise, plahvatuse ennetamise, hooldusvaba, reostusvaba ja väikese suuruse omadused ning seda saab otse koormuskeskusesse paigaldada. Varustatud intelligentse temperatuurikontrolleriga, sellel on funktsioonid rikkehäire, ületemperatuuri häire, ületemperatuuri reis ja must pidur.
Mudel: SCB10
Bränd ： kexr

Saada päring

Tootekirjeldus

● SCB10 tüüpi vaigu komponendid isoleeritud kuiva tüüpi trafo

◆ Vaigu isoleeritud kuiva tüüpi trafo südamik

Raudsüdamik on valmistatud imporditud kvaliteetsetest külma rullitud räni terasest lehedest, millel on täielikult kaldu liigendkonstruktsioon. Tuumikolonn on seotud F-klassi mittekootud liimilindiga ja raua südamiku pind on kapseldatud epoksüvaiguga, et vähendada laadimata kaotust, koormusvoolu ja raua südamiku müra, klambrid ja kinnitusdetailid on läbinud spetsiaalse pinna töötlemise, et veelgi parandada toote välimust.

◆ Madalpinge mähis

Vaigu isoleeritud kuiva tüüpi trafo madalpinge mähis võtab kasutusele fooliumi struktuuri, mis lahendab traadi mähise kasutamisel aksiaalse spiraali nurgaprobleemi, muutes pöörded tasakaalus. Samal ajal kasutab mähis aksiaalset jahutusõhukanalit, suurendades soojuse hajumise võimet. TDMD epoksüvaiku ettevalmistamist kasutatakse mähiste kihtide vahel ning tervik on ravitud ja moodustatud.

◆ Kõrgepinge keerdus SCB10 seeria vaigu isoleeritud kuiva tüüpi trafo

Kõrgepinge mähis on vaakum koos epoksüvaiguga täiteainetega, vähendades oluliselt kohalikku tühjenemist ja parandades mähise elektrilist tugevust. Mühise sise- ja välisseinad on esitatud klaaskiudude võrgusilmaga, suurendades mähise mehaanilist tugevust ja parandades toote võimet seista vastu äkilisi lühisahelaid, ei pragune kunagi.

◆ Tootmisprotsess

SCB10 tüüpi vaigu isoleeritud kuivat tüüpi trafo mähis on ülitäpse mähise masinaga haavatud ja madalapinge mähise abil võetakse kasutusele fooliumi mähise. Kui trafo maht on suur, on olemas ventilatsioonikanal. Pärast mähise lõpuleviimist teostatakse vaakumkuivatamine ning kogu valamis- ja kõvenemisprotsess töötab täielikult vastavalt protsessinõuetele, kõiki protsesse tuleb rangelt jälgida ja kohandada vastavalt olukorrale. Täpne valamisprotsess tagab, et mähisel pole mulli ega tühimikku, mille tulemuseks on trafo kvaliteetne töö.

◆ Temperatuuri juhtimissüsteem ja õhujahutussüsteem

Vastu võetakse ristvoolu ülemise puhumisventilaator, millel on madala müra, kõrge õhurõhu ja kauni välimuse omadused, suurendades SCB10 tüüpi vaigu isoleeritud kuiva tüüpi trafo ülekoormusvõimet.

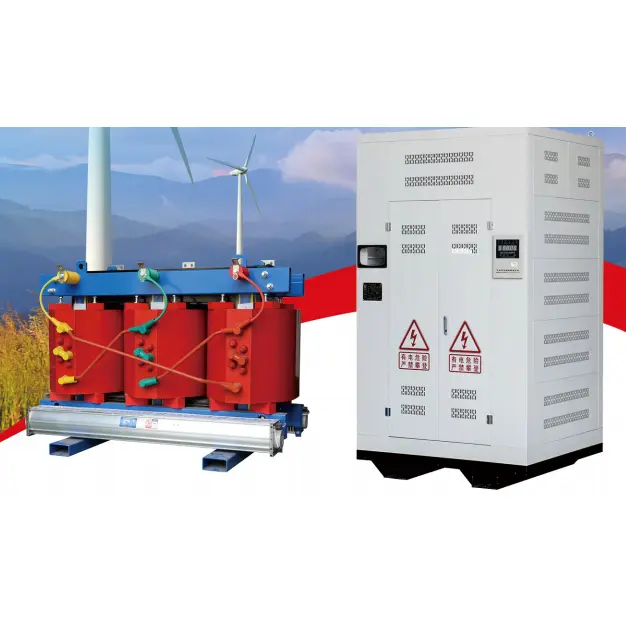

◆ Kaitske korpust ja väljundsiini

Kaitsekest pakub trafo täiendavat kaitsekaitset, millel on IP20, LP23 jne kaitsetase, koorematerjal sisaldab külma rullikuga terasplaati, roostevabast terasest plaati jne, kasutajate hulgast valida, väikepinge väljaminevad jooned kasutavad standardseid bussid, nii et nii külg- kui ka tipptasemel jooned saavad kasutada ka spetsiaalseid väljuvaid meetodeid ning kasutajatele saab ka spetsiaalseid väljuvaid meetodeid kasutada.

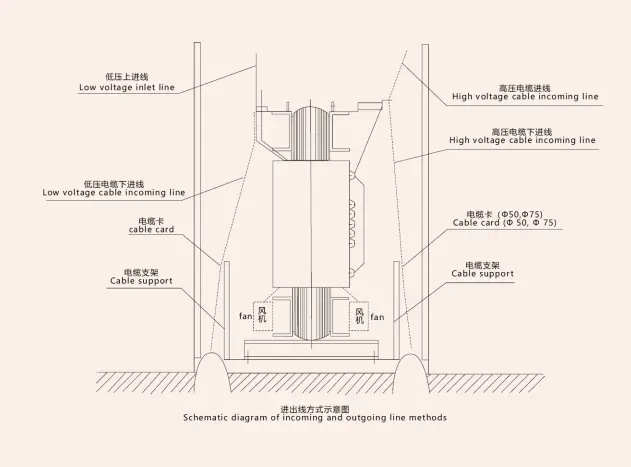

◆ Transformeri väljaminev liinimeetod

Tavalisi väljuvaid liini, standardset suletud siinisid ja standardset väljaminevat liini saab toota vastavalt erinevatele liidesevormidele ning spetsiaalseid väljaminevaid meetodeid saab kujundada ka vastavalt kasutajanõuetele.

◆ Seotud standardid ja parameetrid

GBT10228-2015.GB1094.11-2007

JBT10088-2004, GB4208-1993

Hinnatud kõrgepinge: 10 (11,10,5,6,6,6,3,6) KV

Nimetatud madalpinge: 0,4 kV

Ühendusrühm: DYN11 või YYNO

Kõrgepinge kraanivahemik: + 5 või + 2x2,5%

Isolatsioonitase: LL75AC35/LI0AC5

Sagedus: 50Hz

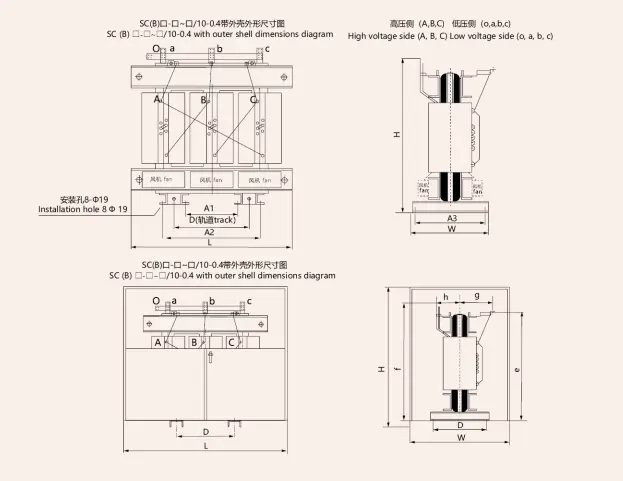

◆ SCB10 tüüpi vaigu isoleeritud kuiva tüüpi trafo välimus ja paigaldusmõõt

Resin Insulated Dry Type Transformer

◆ 10kV SCB10 TÜÜPI TEHNILISED PARAMEETRID Vaigu isoleeritud kuiva tüüpi trafo

Hinnatud võimsus (KVA)	Pinge kombinatsioon ja kraanide vahemik (KV)			Rühmitus Arv	Mitte Laadima kaotus	Erinevate isolatsioonisüsteemide temperatuur koormuskaotus allpool (KW)	Mitte Laadima Voolu- (%)	Lühike vooluring imp tants (%)	Kaal (kg)	L * W * H mm	Paigaldus Suurus （Mm）	L * W * H (Koos Kest)
	Hv (KV)	Kõrgepinge jagunemise rõhuvahemik	Lv (KV)
	Hv (KV)	Kõrgepinge jagunemise rõhuvahemik	Lv (KV)			120 ℃
30	6 6.3 6.6 10 10.5 11	± 2,5 ± 5	0.4	Dyn11 Yyn0	0.19	0.71	2	4	270	590500640	400/400	1000x900x1050
50					0.27	1	2		360	620x550x670	400/400	1000x900x1050
80					0.37	1.38	1.5		510	680x580x710	400/450	1050x950x1100
100					0.4	1.57	1.5		570	720x600x720	400/450	1100x950x1150
125					0.47	1.85	1.3		600	860x650x850	550/550	1250x1000x1300
160		± 2*2,5 ± 5			0.54	2.13	1.3		730	900x710x890	550/550	1300x1050x1350
200					0.62	2.53	1.1		850	940x750x980	550/660	1300x1100x1500
250					0.72	2.76	1.1		980	960x770x1030	660/660	1300x1100x1550
315					0.88	3.47	1		1130	1020x790x1060	660/660	1400x1150x1550
400					0.98	3.99	1		1330	1060x880x1100	660/820	1450x1200x1600
500					1.16	4.88	1		1480	1080x900x1160	660/820	1450x1200x1700
630					1.3	5.96	0.85	6	1580	1200x920x1150	820/820	1550x1200x1700
800					1.52	6.96	0.85		1910	1260x920x1260	820/820	1600x1200x1800
1000					1.77	8.13	0.85		2260	1320x940x1300	820/820	1700x1250x1800
1250					2.09	9.69	0.85		2660	1380x950x1380	820/820	1750x1250x1900
1600					2.45	11.7	0.85		3180	460x1120x1490	1070/1070	1850x1400x2000
2000					3.05	14.4	0.7		3600	490x1120x1620	1070/1070	1900x1450x2200
2500					3.6	17.1	0.7		4220	520x1120x1760	1070/1070	1950x1500x2200
3150					5.14	22.5	0.6		5000	600x1120x1860	1070/1070	2000x1550x2300
4000					5.96	27	0.6		6300	680x1120x2150	1070/1070	2100x1600x2600
