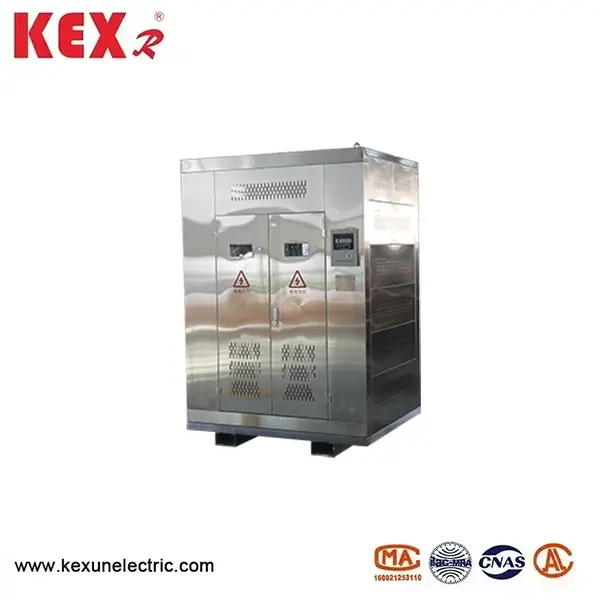

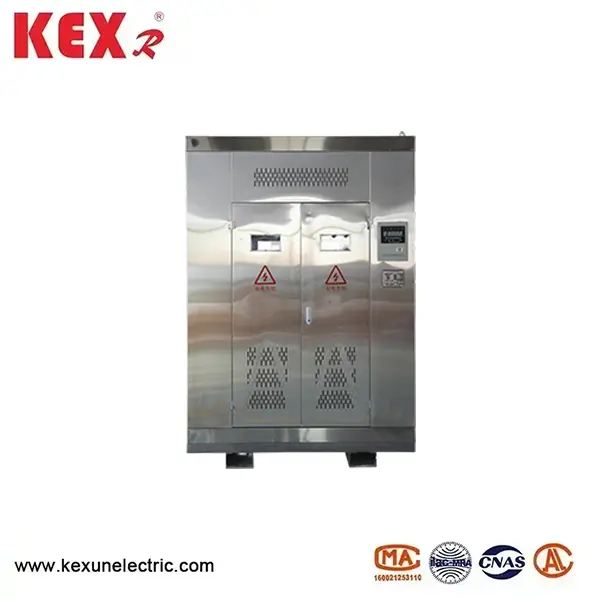

Kuiva tüüpi kaevandusrafo
KSG kuiva tüüpi kaevandustrafo, mida spetsiaalselt toodetakse Kexun Electricu Hiina tehases, sobib keskmise alajaama, alumise õue, peamise õhu sisselaskekanali ja peamise õhu sisselaskeava jaoks maa-aluses söekaevanduses ning sobib ka tunneli niiskeks keskkonnaks kui kaevanduste või elektrilise veojõu toitetrafoks.
Mudel: KSG
Bränd ： kexr
Mudel: KSG
Bränd ： kexr
● KSG kuiva tüüpi kaevandamise trafo tingimuste kasutamine
▶ Kõrgus: ei ületa 1500 m, erilisi asjaolusid selgitatakse eraldi;
▶ Keskkonnatemperatuur: maksimaalne temperatuur+40 "c, maksimaalne kuu keskmine temperatuur+25 *c, minimaalne temperatuur –20 *c
▶ Õhu suhteline õhuniiskus ei ületa 95% (+25 ° C juures);
▶ gaasi- või aurukeskkonnas, mis ei kahjusta isolatsiooni;
▶ Paigaldatud maa -alustesse kaevandustesse, kus on söetolm ja gaas, kuid plahvatusoht puudub;
▶ Toiteallika pinge lainekuju on umbes siinuslaine;
● KSG kuiva tüüpi kaevandamise trafo vastab allolevatele standarditele
GB/T12173-2008 Üldine elektriline vutik kaevandamiseks
GB1094.11-2007 Kuivatüüpi toitetrafod
GB/T10228-2015 Tehnilised parameetrid ja nõuded kuiva tüüpi toitetrafodele
GB/T3955-2006 kaevandamise üldised toitetrafod
GB4208-2008 Koore kaitse tase
GB/T17211-1998 Kuivatüüpi toitetrafode laadimisjuhend
GB3836.1-2010 ELEKTRIPIIRI PLAKSIVÕIME KOHA 1. OSA: Üldnõuded
GB3836.2-2010 ELEKTRIPIIGI Plahvatusohtliku gaasi atmosfääri 2. osa: plahvatuskindlad "D D-kujundamine, tootmine ja asjakohaste standardite kavandamine ja kontrollimine, näiteks GB1094.1-2013 Power Transiers 1. osa üldsätted.
● KSG kuiva tüüpi kaevandamise trafo omadused
KSG kaevandamisel üldistel kuiva tüüpi trafodel on tugev niiskuskindel võime, hea leegi aeglustumisvõime ja automaatsete kustutamisomadustega isolatsioonimaterjalid, need ei tooda tulekahju allikaga kokkupuutel kahjulikke gaase, ei saa keskkonda reostama ja neid on lihtne hooldada.
Kaevandava kuiva tüüpi trafo kõrgepinge mähis on valmistatud kvaliteetsest traadimähisest ja mähist valatakse vaakumi all kvaliteetse epoksüvaiguga. Madalapinge mähis on valmistatud fooliumi mähisest ja vaigu eelnevalt impregeeritud isolatsioonikihi mähisest. Raudse südamikuga võtab vastu kõrge kvaliteediga kõrge magnetjuhtivusega külmalt veeretatud teravilja orienteeritud räni terasest lehed, millel on väikese hüstereesi laienemine samast partiist. Korrosiooni tihendamiseks ja vältimiseks võtke kasutusele epoksü kleepumine. Kuiva tüüpi trafo kaevandamise ülekoormus: looduslike jahutamise (AN) tingimustel on ülekoormuse maht järgmises tabelis esitatud nõuetele (ümbritseva temperatuur 20 ° C):
|
Ülevoolu% |
20 |
30 |
40 |
50 |
60 |
70 |
|
Tööaeg (M) |
Pidev |
120 |
60 |
20 |
50 |
1 |
KSG kuiva tüüpi kaevandamise trafo temperatuurikontrollisüsteem koosneb temperatuurikontrollerist ja temperatuuri mõõteelemendist, mis on paigaldatud madalapinge mähise ülaossa, mis on toote kuumim punkt. 1T realiseerib trafo temperatuurikontrolli ja kuvab trafo töö ajal mähiste A, B ja C kuuma koha temperatuuri. Kui trafo mähise temperatuur on ülekoormuse või tõrke tõttu liiga kõrge, annab temperatuurikontroller välja häire ja reisi ning temperatuuri juhtimissüsteemil on häire ja reisi jaoks passiivsed kontaktid. Sunnitud õhujahutuse kasutamisel määrab temperatuurikontroller jahutuskeskkonna süsteemi sisendi või lülitamise, mis põhineb mähise temperatuuril. RS485 kommunikatsiooniliides saab ka kaughalduse jaoks installida. Toote korpuse kaitsetase on P21 või kõrgem

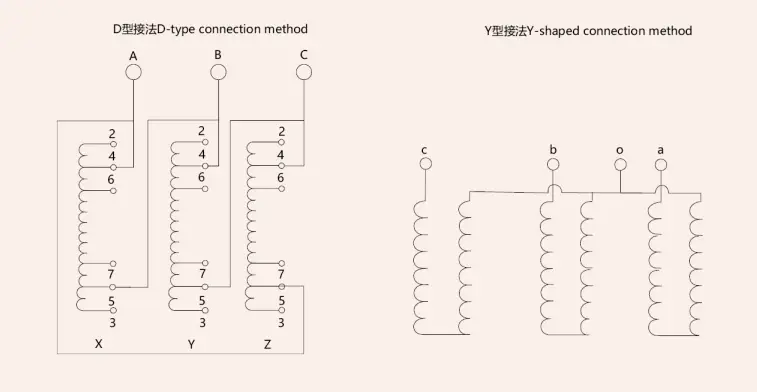

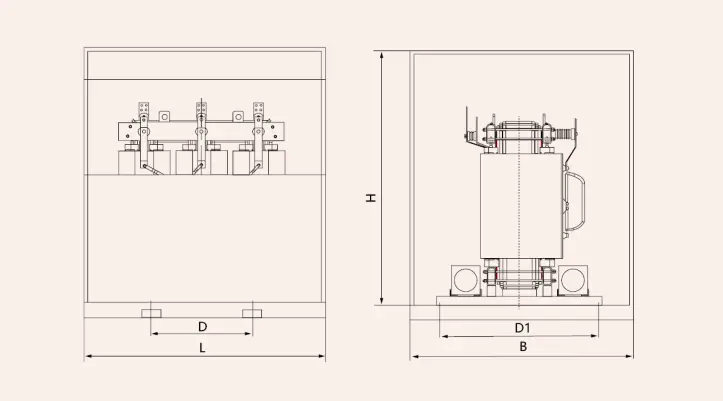

● KSG kuiva tüüpi kaevandamise trafo skemaatiline diagramm ja paigaldusmõõtmed
◆ KSG kuiva tüüpi kaevandamise trafo tehnilised parameetrid
|
Nimivõimsus (KVA) |
Pinge kombinatsioon ja kraanide vahemik (%) |
Rühma number |
Koormuse kaotust pole |
Koormuskahjum |
Koormusvoolu pole (%) |
Lühiseta impedants (%) |
Kaal (kg) |
Mõõtmed l*w*hmm |
||
|
Hv (KV) |
HV viimane vahemik |
LV (KV) |
||||||||
|
50 |
6 Või 10
|
2* ± 2,5 Või ± 5 |
1.2 0.69 0.4 |
Dy11 YD11 |
0.27 |
1 |
2 |
4
|
450 |
1000x900x1050 |
|
80 |
0.37 |
1.38 |
1.5 |
600 |
1050x950x1100 |
|||||
|
100 |
0.4 |
1.57 |
1.5 |
650 |
1100x950x1200 |
|||||
|
125 |
0.47 |
1.85 |
1.3 |
700 |
1250x1000x1300 |
|||||
|
160 |
0.54 |
2.13 |
1.3 |
850 |
1300x1050x1350 |
|||||
|
200 |
0.62 |
2.53 |
1.1 |
1000 |
1300x1100x1500 |
|||||
|
250 |
0.72 |
2.76 |
1.1 |
1150 |
1300x1100x1550 |
|||||
|
315 |
0.88 |
3.47 |
1 |
1300 |
1400x1150x1550 |
|||||
|
400 |
0.98 |
3.99 |
1 |
1500 |
1450x1200x1600 |
|||||
|
500 |
1.16 |
4.88 |
1 |
1700 |
1450x1200x1700 |
|||||
|
630 |
1.3 |
5.96 |
0.85 |
6 |
1800 |
1550x1200x1700 |
||||
|
800 |
1.52 |
6.96 |
0.85 |
2100 |
1600x1200x1800 |
|||||
|
1000 |
1.77 |
8.13 |
0.85 |
2500 |
1700x1250x1800 |
|||||
|
1250 |
2.09 |
9.69 |
0.85 |
2950 |
1750x1250x1900 |
|||||
|
1600 |
2.45 |
11.7 |
0.85 |
3500 |
1800x1400x2000 |
|||||
