Kaabliühendus

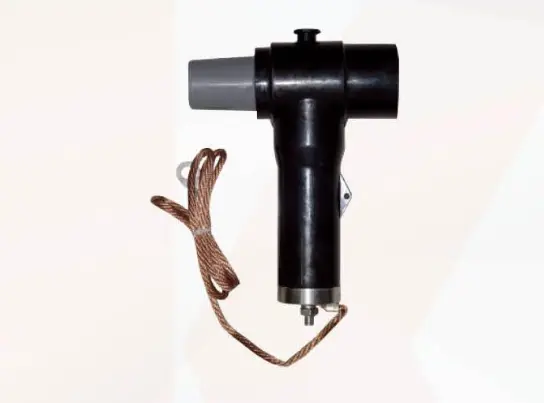

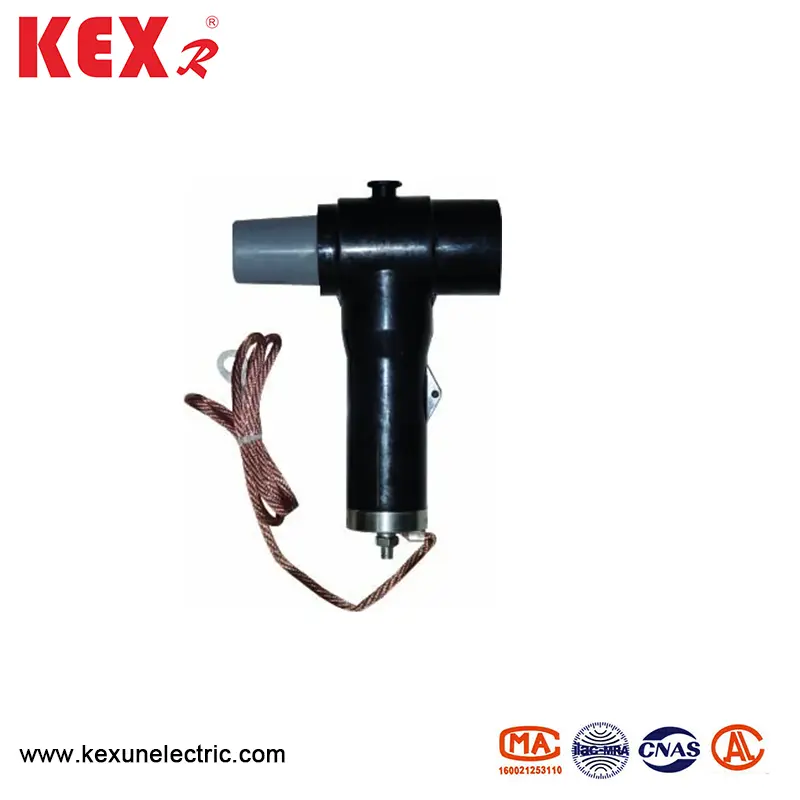

● Tootepilt

◆ Toote ülevaade

Tavalise kaabliühendusena paigaldatakse tagumine rinnahoidja otse 10kV puudutatavale esi-/tagumisele pistikule, et pakkuda elektriseadmete ülepinge kaitset. Tagumine välk on täielikult isoleeritud ja suletud.

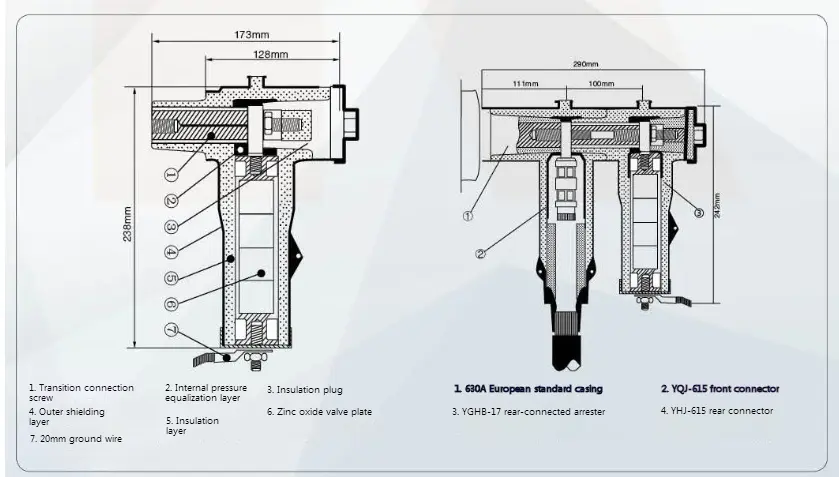

◆ KISTLINE DIMENSILILINE Joonis

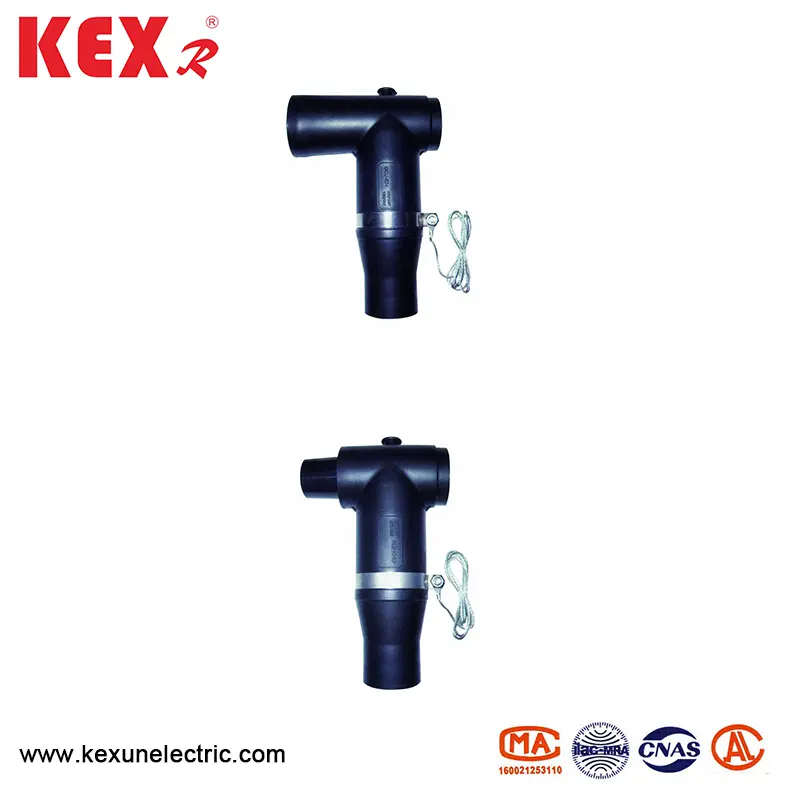

● Tootepilt

◆ Toote ülevaade

15kV koputatav kaabelühendus on konstrueeritud vastavalt EN50181-1997 standardile, millel on peen välimus, ja seda saab rakendada 10kV rõngasvõrgukapi, kaabelharude kasti põhisüsteemi või Ring-võrgusüsteemi kasti trafo kui sissetulevate ja väljaminevate kaablitena. Ühendades YHJ-615 Puudutavat tagumist pistikut või BL-17-ga, saab realiseerida mitme kanaliga laienemise või ülepinge kaitse. 15kV puudutatava kaabli pistiku nimivool on 630a. See sobib XLPE toitekaablite jaoks, mille ristlõige on 35-400mm².

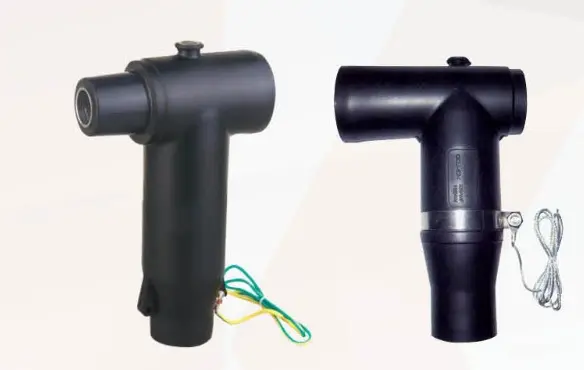

● Tootepilt

◆ Toote ülevaade

Puudutav 24kV kaablipistik on konstrueeritud vastavalt EN50181-1997 standardile, millel on peen välimus, ja seda saab kasutada 24 kV rõngasvõrgukapile, mis on juurdepääsuna kaabelharude kasti peamine võrgusüsteem või Ring-võrgusüsteem. Traat- ja kaabliühendus. Kui ühendate YHJ-625 puudutatava tagumise pistiku või BL-30-ga, saab realiseerida mitme kanaliga laienemise või ülepinge kaitse. Puudutava pistiku nimivool on 630A, mis sobib XLPE toitekaabli jaoks 35 ~ 400mm² ristlõikega.

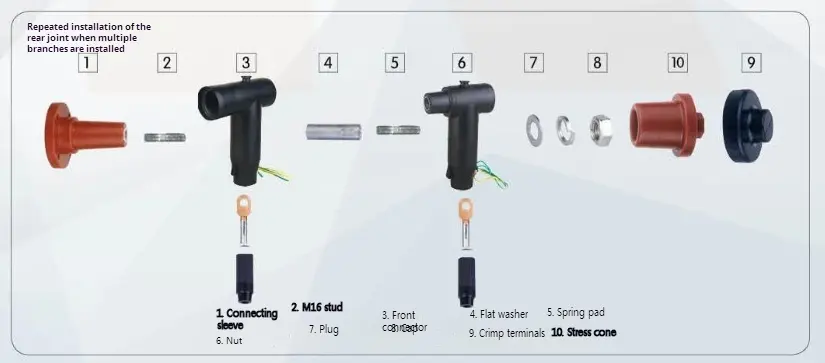

◆ Esiliigese kokkupaneku järjestuse skemaatiline diagramm

◆ Esiliigese ja tagaühenduse koostise järjestuse skemaatiline diagramm
