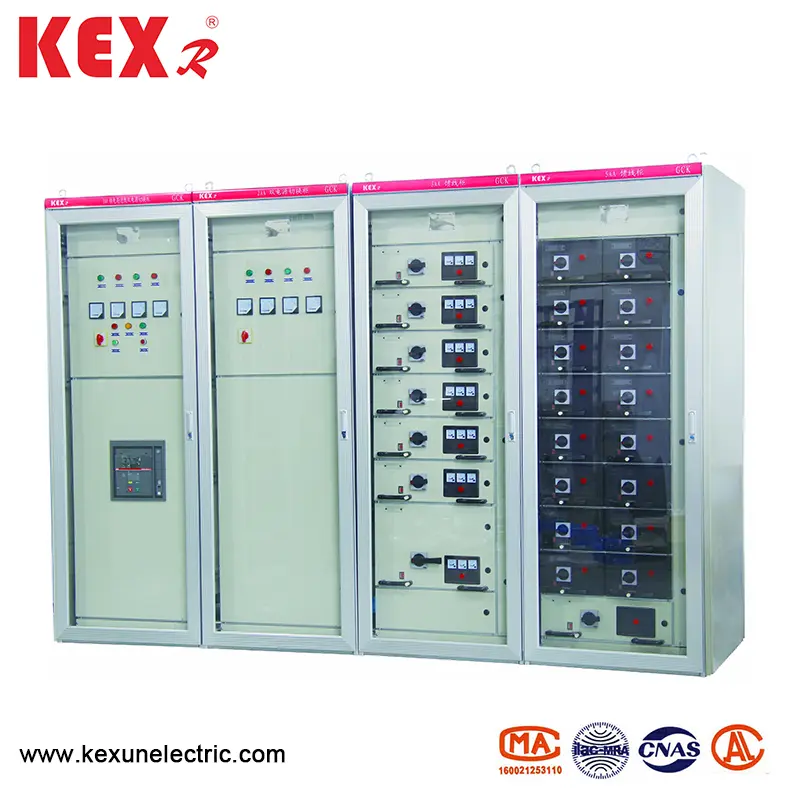

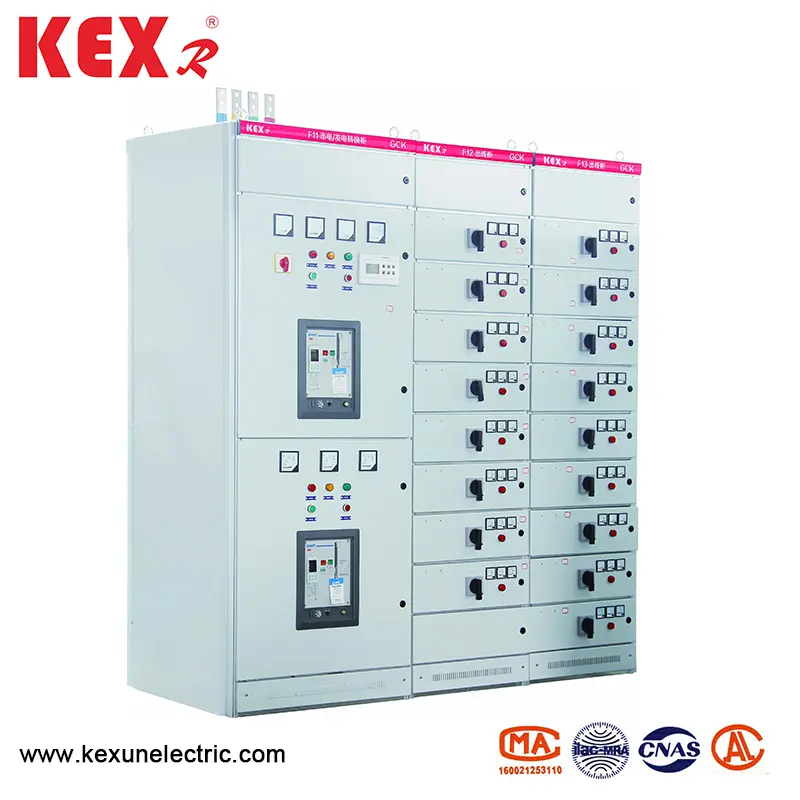

LV SwitchGear

● Regulaarsed tingimused

◆ GCK LV lüliti kõrgus vähem kui 2000m

◆ Ümbritseva õhu temperatuur ei ole kõrgem kui +40 ℃ ja keskmine temperatuur 24 tunni jooksul ei ole kõrgem kui +35 ℃ ja ümbritseva õhu temperatuur ei ole madalam kui 50 ℃

◆ Atmosfääritingimused: õhk on puhas ja suhteline õhuniiskus ei ole rohkem kui 50%, kui temperatuur on +40 ℃ ja suurem suhteline õhuniiskus on lubatud, kui temperatuur on madal, näiteks 90%, kui temperatuur on +20 ℃

◆ GCK LV -lülitusseadmed tuleb paigaldada tulekahjust vabadesse kohtadesse, kuiv plahvatus, tõsine reostus, keemiline korrosioon ja vägivaldne vibratsioon

◆ Vertikaalse tasapinna kalle ei tohi ületada 5; See toode sobib transportimiseks ja ladustamiseks järgmistel temperatuuridel: -25 ℃ ~+55 ℃ ja see ei ületaks+70 ℃ lühikese aja jooksul (mitte rohkem kui 24H); Kui ülaltoodud kasutustingimusi ei saa täita, tõstab kasutaja selle tellimisel ja konsultatsioonide abil selle tootjaga üles.

● GCK LV SwitchGeari peamised tehnilised parameetrid

● Arhitektuurifunktsioon

Sahtli funktsiooniüksus ja uks on mehaaniliselt põimitud põhilüliti töömehhanismiga. Kui põhilüliti on sulgemisasendis, ei saa ust avada ja töömehhanismi saab sulgemise või avasesendisse lukustada täiendava tabalukuga. Funktsionaalsete ühikute sektsioonid eraldatakse metallplaatidega ja sahtlitel on hea vahetatavus ning neil on tööasend, katseasend ja eraldusasend. Kui sahtlit surutakse teatud asendisse, paigutatakse sahtli automaatselt. Sel ajal saab sahtli vasakus servas asuvat sahtlit positsioneerimise vabastamiseks ja järgmise positsiooni sisenemiseks. Kui sahtel kapist välja tõmmatakse, on sellel ka funktsioon ära kukkuda.

▶ Fikseeritud skeemidega kapp, näiteks mahtuvuse kompensatsiooni ja mõõtmise, on sama välimus ja sama horisontaalse siini asend kui sahtli kapp. Tagades sellega sahtli tüüpi kapi ja fikseeritud kapi saab kasutada kõrvuti.

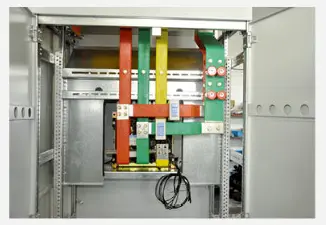

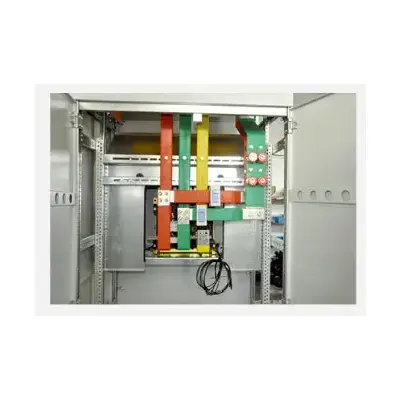

▶ Busbari süsteem: kapi buss võtab vastu kolmefaasilise viie juhtmega süsteemi, ühe siiniga kasutatakse siis, kui horisontaalse siini nimivool on alla 1250A ja topeltsiinist kasutatakse siis, kui horisontaalse bussi nimivool on üle 1250A. Kappide vaheline horisontaalne siksariba kattub ühendusplokkide abil ja vertikaalne signaar on suletud polükarbonaadide inseneri plastkestaga. ARC difusiooni piiramiseks kasutatakse sisemist deflektorit. Neutraalne busbar on seatud kapi ülaosa ees ja kaitseline signaal (PE) seatakse kapi põhjas ja on ühendatud kapi deflektiga.

▶ Koore kaitsetaseme vähendamise tingimustes on lüliti kapi alumine ja ülaosa looduslike ventilatsiooni akendega.

▶ Kapi kesta kaitse hinne on IP40.

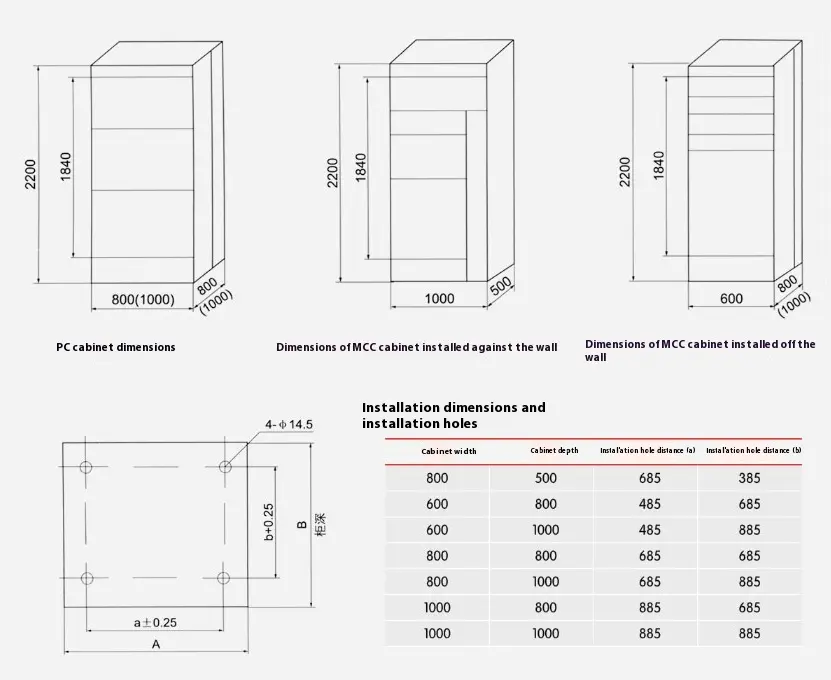

● LV -lüliti üldmõõtmed, installi mõõtmed

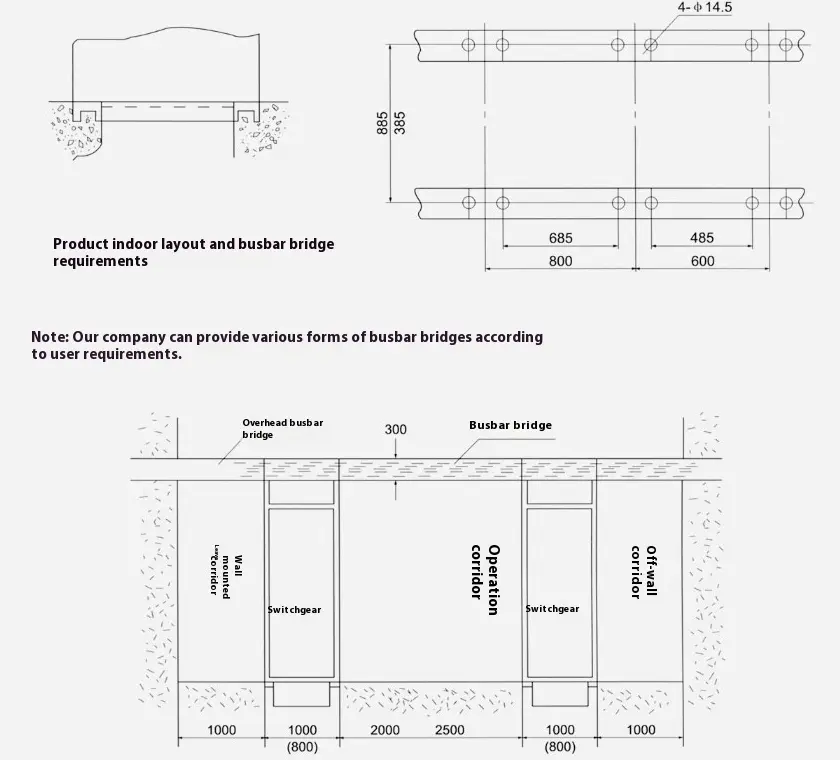

● GCK tüüpi LV SwitchGear Installation Foundation skemaatiline diagramm
