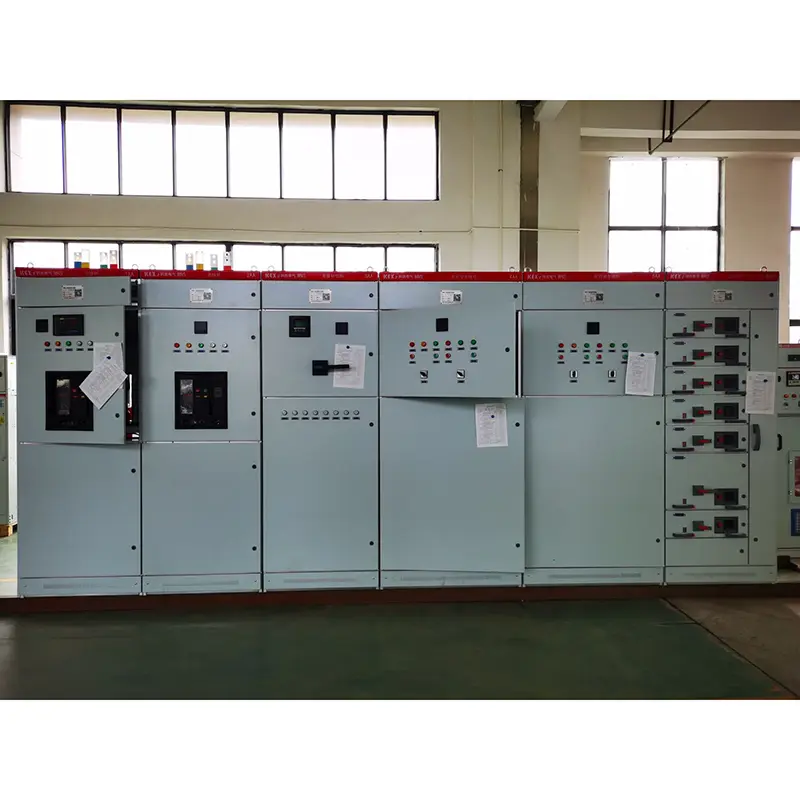

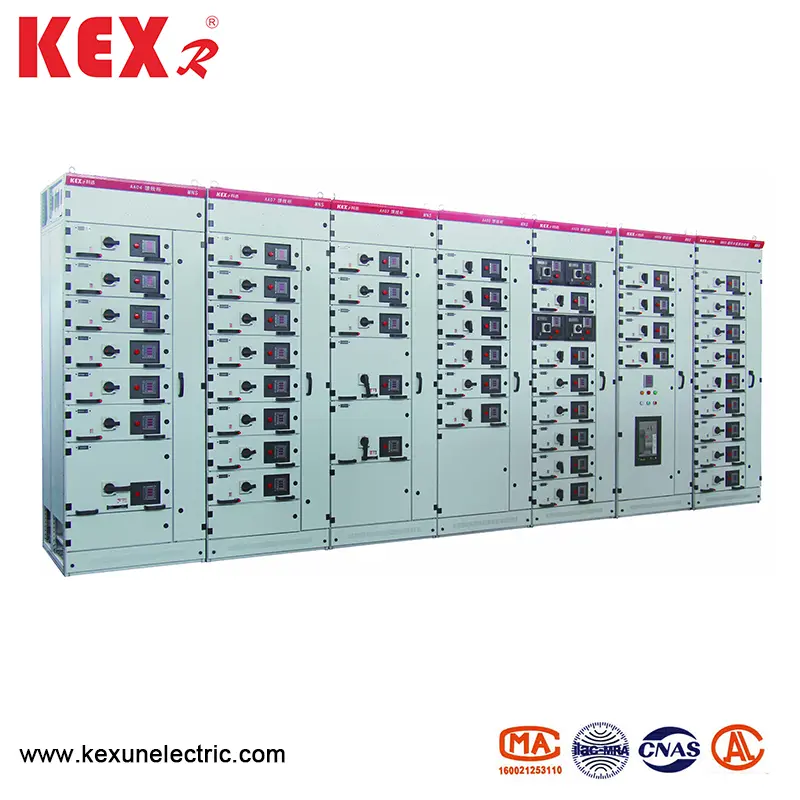

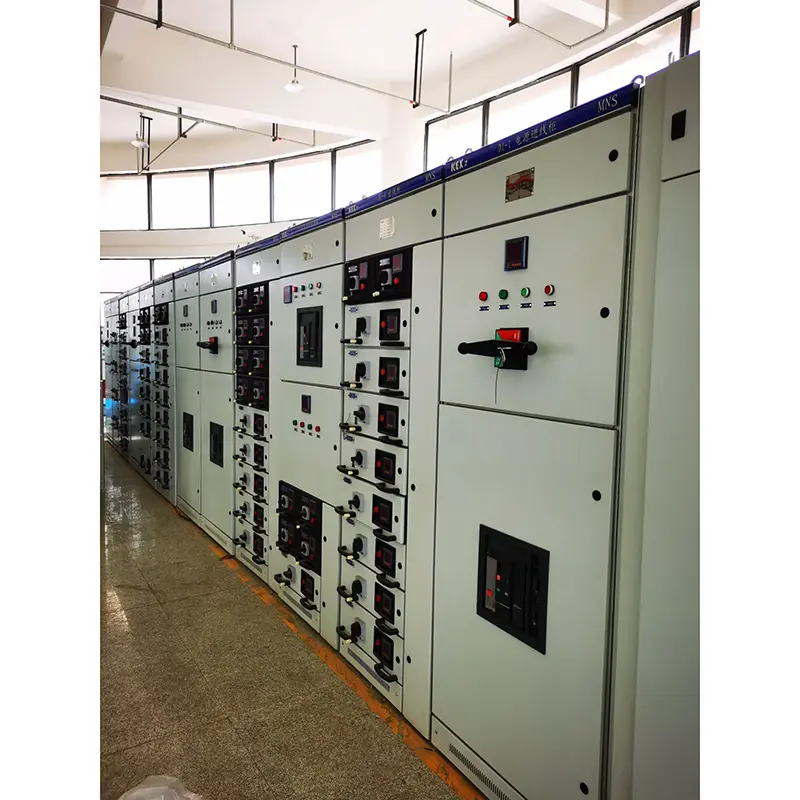

Madalpinge energiajaotuskapp

● standardid

MNS-i tüüpi madalpinge jaotuskabinet vastab GB7251.1 riiklikele kutsestandarditele, madalapinge lüliti ja JB/T9961 madala pingega tagasivõtmisülekannete ja rahvusvaheliste kutsestandarditega nagu IEC439-1.VDE0660 V osa.

● MNS -tüüpi madalpinge toitejaotuskapp, kasutades tingimusi

▶ Ümbritseva temperatuur ： -5 ~ 40 ℃ ， 24h keskmiselt alla 35 ℃

▶ Atmosfääriolud: õhk on puhas ja suhteline õhuniiskus ei tohiks ületada 50% kõrgeimal temperatuuril +40 ℃. Madalamatel temperatuuridel on lubatud suurem suhteline õhuniiskus näiteks 90% +20 ℃ juures, kuid temperatuurimuutusi tuleks arvesse võtta ja kondensaadi võib aeg -ajalt tekkida.

▶ Kõrgus: alla 1000 m, MNS -tüüpi madalpinge toitejaotuskapp sobib transportimiseks ja ladustamiseks järgmistel temperatuuridel: -25 ℃ kuni +55 ℃ ja see võib lühikese aja jooksul ulatuda +70 ℃. Nendes äärmuslikes temperatuurides ei tohiks seadet kahjustada ja see peaks normaalselt toimima.

▶ Kui ülaltoodud tingimusi ei saa täita, lahendatakse see kasutaja ja kexuni konsultatsioonide kaudu.

▶ Kui seda seadet kasutatakse avamere õlipuurimisel ja tootmisplatvormidel ning tuumaelektrijaamades, allkirjastatakse tehniline leping eraldi.

● MNS -tüüpi madalpinge toitejaotuskapi põhilised tehnilised parameetrid

◆ Elektri jõudlus

◆ IP kraad

Järgige IEC529 ja DIN40050 standardeid. IP30 kaitseb tahkeid aineid, mis on suuremad kui φ φ2,5mm, IP40 kaitseb tahkeid aineid, mis on suuremad kui φ 41,0mm, ja IP54 kaitseb tolmu eest ja pritsimist igas suunas (IP54 kaitsetaseme tellimisel pöörduge tootjaga).

◆ Kapi struktuur

Madalapinge energiajaotuskapi põhistruktuur koosneb C-kujulistest profiilidest. Jagu C moodustatakse terasplaadi painutades mooduli kinnitusavana E = 25 mm. Kõik kapid ja sisemised vaheseinad on tsingitud ja puhastatud. Uksepaneelide ümber on külgpaneelid valmistatud kõrgepinge elektrostaatilisest pihustamisest. Kapi põhistruktuuri kohta vaadake allolevat joonist.

◆ Lüliti kapi tüüp

1. vahemaa energiajaotuskeskuste vahel (PC1: Emax, MT, 3WN, AH, ME seeria kaitselülitid saab kasutada.

2. Mootori juhtimiskeskuse kapp (MCC): see on kokku pandud suurte ja väikeste sahtlitega ning iga silmuse põhilüliti võtab kasutusele kõrge murdatud plastist ümbrise kaitselüliti või pöörleva koormuse lüliti kaitsega. Automaatne võimsusteguri kompensatsioonikapp (käsitsi, automaatsete ja kaugtegurite kompensatsiooniseadmetega)

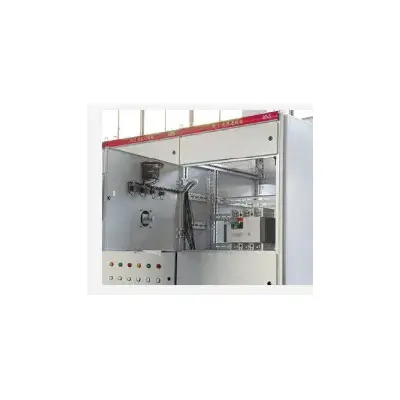

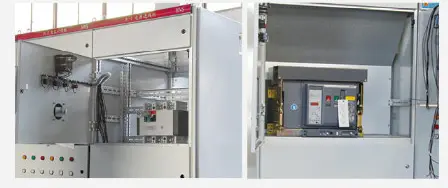

◆ Energiajaotuskeskuse (PC) kapp

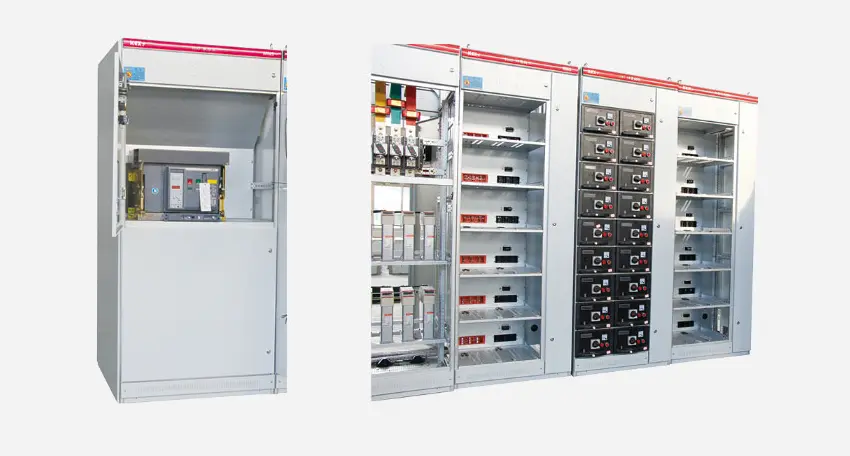

◆ B Mootori juhtimiskeskuse (MCC) kapp

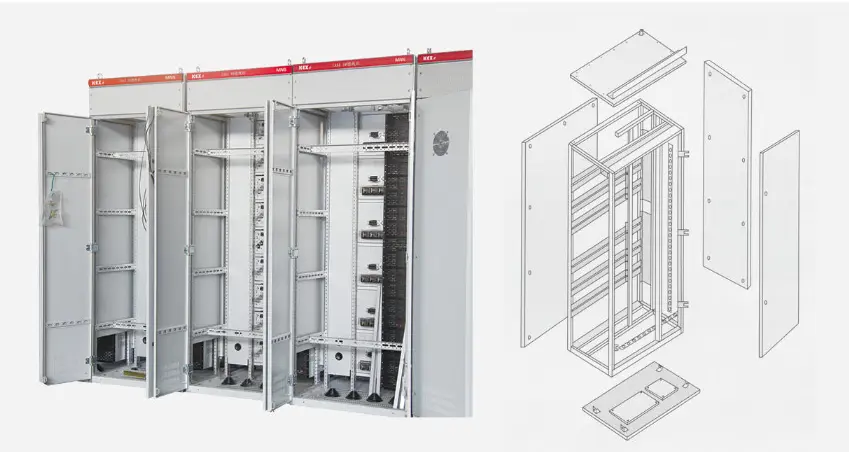

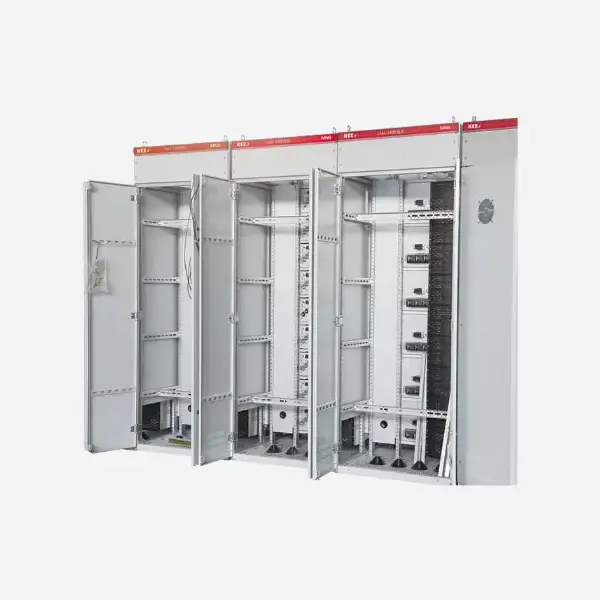

◆ Kapiraami struktuur, mis koosneb C-kujulistest profiilidest

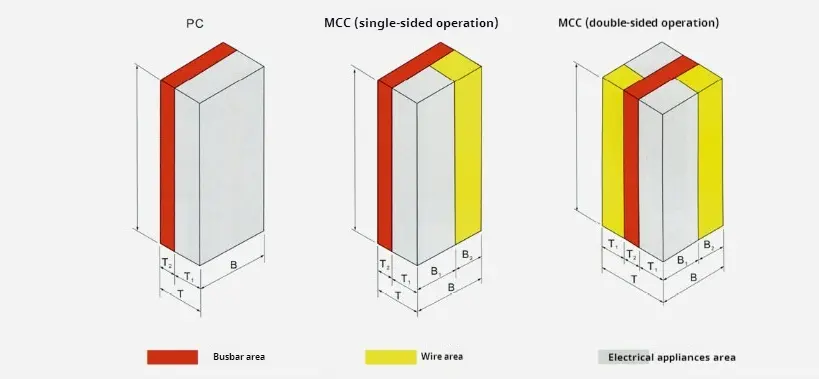

◆ MNS -tüüpi skemaatiline diagramm madala pingega toitejaotuskapi

● Kapi partitsiooni kujundus

◆ Energiajaotuskeskus (PC)

(1) PC -kapp jaguneb kolmeks sektsiooniks; Horisontaalne bussiruum: kapi tagaosas; Funktsionaalne seadme sektsioon: kapi esiküljel või kapi vasakul küljel;

(2) Segmenteerimismeetmed: bussi horisontaalne sektsioon ja funktsionaalne seadme sektsioon eraldatakse teraseplaatidega. Juhtimissilmuse sektsioon eraldatakse funktsionaalse ühiku sektsioonist leegilugeja polüfenüleeni eetri plastkatte abil.

(3) Kapisse paigaldatud raami kaitselüliti saab käsitsi käitada suletud olekus kapist väljaspool. Jälgige kaitselüliti ava- ja sulgemisolekut ning otsustage, kas kaitselüliti on katseasendis või tööasendis vastavalt töömehhanismi ja ukse vahelisele positsioonisuhtele.

(4) Põhiahela ja abiskeemi vahel on kavandatud eraldusstruktuur. Meetritest, signaalituledest ja nuppudest koosnevad lisaseadmed on kõik paigaldatud plastplaadile ning leegiaega polüuretaanvahtplastist valmistatud kate on laua taga olevast põhiahelast eraldatud.

◆ Väljatõmmatava mootori juhtimiskeskus ja väike voolu energiajaotuse keskus (MCC)

Sahtlitüüpi MCC-kapp on jagatud kolmeks sektsiooniks, nimelt horisontaalne siinisektsioon kapi taga, kapi esikülje vasakul asuv funktsionaalne seadme sekt ja kapi esiküljel paremas kaabeltelevisioon. Horisontaalse siini sektsioon ja funktsionaalne ühiku sektsioon eraldatakse leegvallaja vahustatud plastist valmistatud funktsionaalsete tahvlitega ning kaabli sektsioon eraldatakse horisontaalsest siiniruumist ja funktsionaalse ühiku sektsioonist teraseplaatide abil. MCCI mootori juhtimiskeskus) sahtlid jagunevad järgmisteks tüüpideks: 8e/4: kõrgus 200 × laius 150 × sügavus 400 mm. 8e/2: kõrgus 200 × laius 300x sügavus 400 mm. 8e: kõrgus 200 × laius 600 × sügavus 400 mm. 16e: kõrgus 400 × laius 600 × sügavus 400 mm. 24e: kõrgus 600 × laius 600 × sügavus 400 mm.

◆ Tagumine väljalaskeava kapi struktuur

Lülitikapi paigutuse laiuse vähendamiseks paigaldatakse lülitikapi põhibuss horisontaalselt lüliti kapi ülaossa ja kapi tagumine pool on kaabliruum, kus sissetulevad ja väljaminevad kaablid on ühendatud. Lüliti kapi esikülg on seadmeruum, kuhu on paigaldatud lüliti funktsionaalsed ühikud. Selles süsteemis liigutatakse lülitikapi küljel asuv kaabliruum tagumisse kapi, mis vähendab oluliselt lüliti kapi paigutuse laiust, et vastaks veelgi alajaama kosmosepaigutuse nõuetele.

Sööturi kapp on 600 mm lai ja 1000/1200mm sügav, ülaosas on sõltumatu põhisiiniruum, mis on seadmeruumist eraldatud. Esiseadme kambri efektiivne paigalduskõrgus on 72E (E = 25 mm), mis eraldab multifunktsionaalse tahvli abil tagumisest kaabli kambrist, kasutades täielikult lüliti kapi paigaldusruumi kompaktse struktuuri ja painduva seadme konfiguratsiooniga. Tagaküljel olev kaabliruumil on uks, mis on mugav paigaldamiseks ja hoolduseks. Sissetuleva kapi laius määratakse vastavalt sissetuleva seadme raamivoolule. Soovitatav laius on 400/600/800/1000mm ja kapi sügavus on 1000mm.

● sahtli tüüp

(1) 8E/4: kokku pange 4 sahtli 8e kõrguse ruumis.

(2) .8E/2: kokku pange 2 sahtli ühikut 8e kõrgusesse.

(3) 8E: koondage sahtliüksus 8e kõrgusesse.

(4) 16e: koondage sahtliüksus 16e kõrgusele (400mm).

(5) 24e: koondage sahtliüksus 24e kõrgusele (600 mm). Viis tüüpi sahtliühikuid saab kapis kokku panna ja neid saab kasutada ka segakoostu jaoks. Allolevat tabelit leiate maksimaalse sahtlite arvu kohta, mida saab kapis mahutada ühe montaaži jaoks.

◆ sahtlite elektriline ja mehaaniline põimitamine

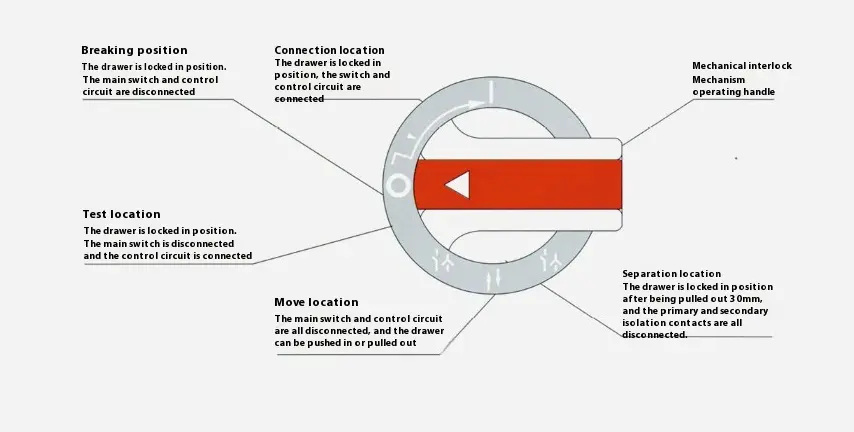

Sahtliüksusel on usaldusväärne mehaaniline blokeerimisasend, mida kontrollib töökäepide ja millel on ilmne ja täpne sulgemine, testimine, joonistamise ja eraldamise asendid. Vaadake joonis töömehhanismi funktsiooni kohta. Ohutuse ettevaatusabinõude tugevdamiseks saab pärast töökäepideme paigutamist lisada tabalukud ja lisada kuni kolm lukku, nagu on näidatud vasakul joonisel. Kui sahtliüksus on paigas, peab see toimima rangelt vastavalt joonisel 4 ja 5 loetletud toimingufunktsioonile ja positsioonile, vastasel juhul kahjustab see konstruktsiooniosasid hõlpsalt, seega pöörake selle kasutamisel tähelepanu.

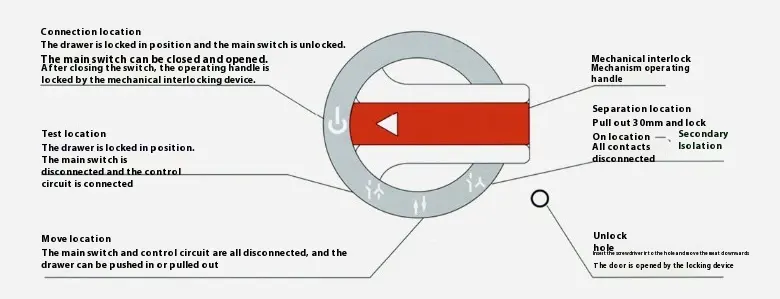

◆ 8E/4 ja 8E/2 Töötage funktsiooni lüliti

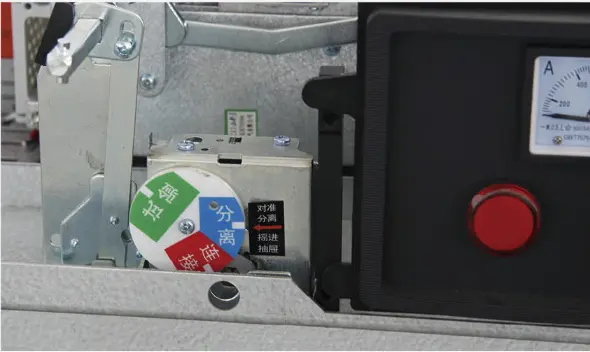

◆ 8. ja 16E, 24E töötage funktsiooni lüliti

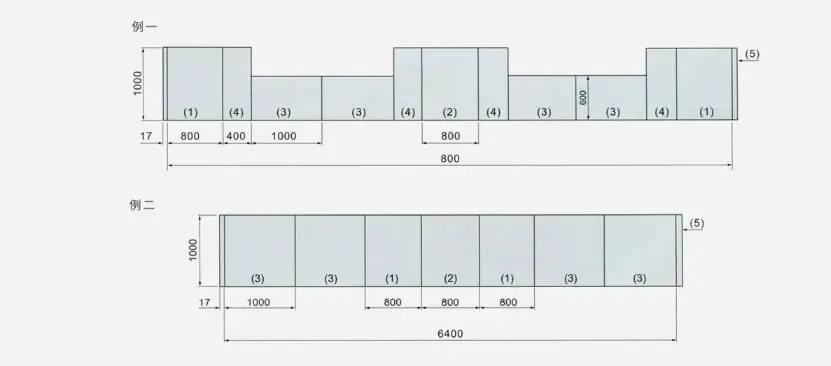

◆ Kombineeritud režiimi skemaatiline diagramm

● Paigaldamine, kasutamine ja hooldus

1. Kui seade saabub sihtkohta, kontrollige kõigepealt, kas pakkekast on lõpule viidud. Kui seadet ei paigaldata kohe, tuleks see hoida kuivasse ja puhtasse kohta.

2. Seade on soovitatav paigaldada seinast eemale või seda saab paigaldada seina vastu. Paigalduse vundamendi lennuk peaks olema tasane ja vundamendi kanali terase horisontaalne viga on 1/1000 ja kogupikkuse kõrvalekalded 3 mm.

3.

4. Kaablipea kest ja teatud arv vaskühendusi MCC skeemi lisaseadmete tarnitud sekundaarse vooluringi jaoks. (Vaskühenduste külma pressimise töötlemisega kohanemiseks soovitatakse sekundaarkaablite jaoks mitmetuumalisi painduvaid juhtmeid).

5. Pärast kaabli ühendamist tuleks seadme põhi olla suletud, et väikeloomad ei saaks kappi indekseerida ja põhjustada lühiseid vooluahelaid.

6. Pärast paigaldamist või kohandamist on vaja enne töötamist järgmised ülevaatused ja testid:

▶ Kontrollige, kas seadmesse paigaldatud elektriseadmed ja juhtmestik vastab tehase jooniste nõuetele.

▶ Erinevate lülitite käsitsi kasutamine peab olema paindlik, ilma kõrvalekallete või segamiseta.

▶ Kontrollige, kas mehaanilise blokeerimismehhanismi ja elektrilise põimimise seadme toimingud on õiged ja usaldusväärsed, mis peaks vastama süsteemi nõuetele.

▶ Kontrollige, kas põhiahela ja juhtimisahela isolatsioonitakistus vastab määratud nõuetele.

▶ Kontrollige, kas seadmesse paigaldatud elektriseadmed on heas kontaktis ja vastab elektriseadme enda tehnilistele nõuetele.

▶ Kontrollige, kas seadme sees on võõrkeha ja kas erinevate osade kinnituskruvid on lahti.

◆ MCC väljatõmbamise kasutusjuhendid:

(1) Ainult pärast sahtli põhja sisenemist juhendi õigesti saab seda kappi lükata, vastasel juhul saab sahtlit kahjustada või ei saa seda välja tõmmata.

(2) Vt joonis 4 sümbolite ja funktsioonide kohta 8E/4 ja 8E/2 sahtli paneelil. Nool lõhkumispositsioonist "O" tööasendisse "I" joonisel näitab, et töökäepide tuleks kõigepealt sisse lükata ja seejärel pöörata "O" -lt "I -le". Naastes pole vaja seda suruda, pöörake käepide "I" lihtsalt "O" ja pärast lahti laskmist käepidet.

(3) Vt joonis 5 sahtli 8E-24E sümbolite ja funktsioonide kohta. Kui käepide jõuab tööasendisse, vabastab mehhanism põhilüliti mehaanilise luku ning seejärel saab põhilüliti sulgeda ja avada. Kui põhilüliti on suletud, ei saa blokeeriva mehhanismi käepidet kasutada. Paremas alanurgas asuval uksel on väike plastkate, mis vastab sildile, mis on ukse lukustusmehhanism. Operatsiooniprotsess on järgmine: Kui sahtlit on tööasendis, kui soovite ukse avada, tõmmake kõigepealt väike katte välja, seejärel sisestage kruvikeeraja auku ja liigutage lukk ukse avamiseks allapoole. Katke pärast ukse avamist kindlasti väike plastkate, vastasel juhul hävitatakse algne kaitsetase.

● Seadmete transport ja ladustamine

▶ Seadmel ei ole lubatud üle kanda ja kannatada tugevat vibratsiooni.

▶ Transpordi nurgaplaat tuleks kasutada seadme pärast lahtipakkimist ning kahe terasest juhtme ja trosside kaasas olev nurk peaks olema ≤1200. Kui kasutatakse kahveltõstukit, rulli või varesbaari, ei ole seda lubatud otse seadme alaraamil läbi viia.

▶ Kui seade on paigaldatud, kui soovite positsiooni lühikese vahemaa tagant teisaldada, saate selle šassii neljas nurgas lüüa.

▶ Elektritooted ja osi ei lubata seadme tahtmise korral lahti võtta.

▶ Vihma tuleks ära hoida märjaks ja ümbritseva õhu temperatuur peaks olema kooskõlas käesoleva valimi asjakohaste sätetega.

● Toodete täielikkus

MNS -tüüpi madala pingega energiajaotuskapp on lisatud pakkimisnimekirja, tootesertifikaadi, tootejuhendi ja vajalike jooniste abil ning lisatud tugiloendi järgi pakutav uksevõti ja varuosad.
