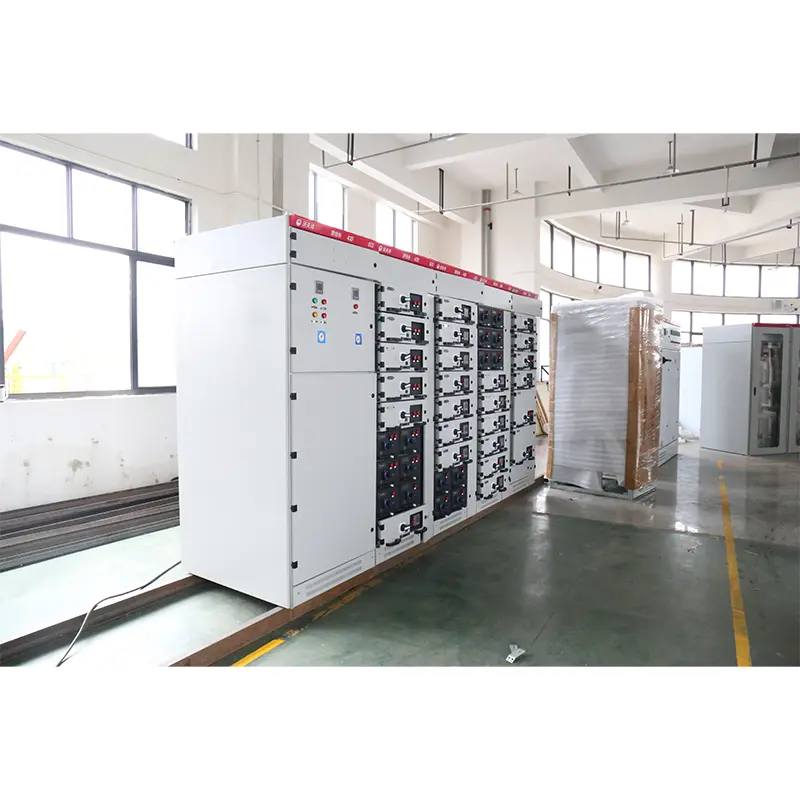

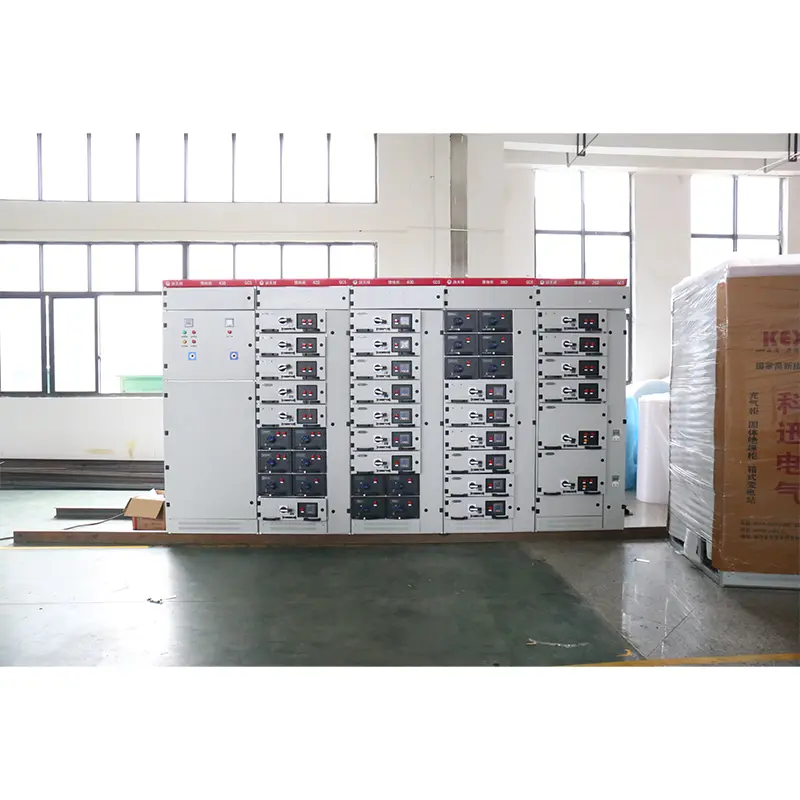

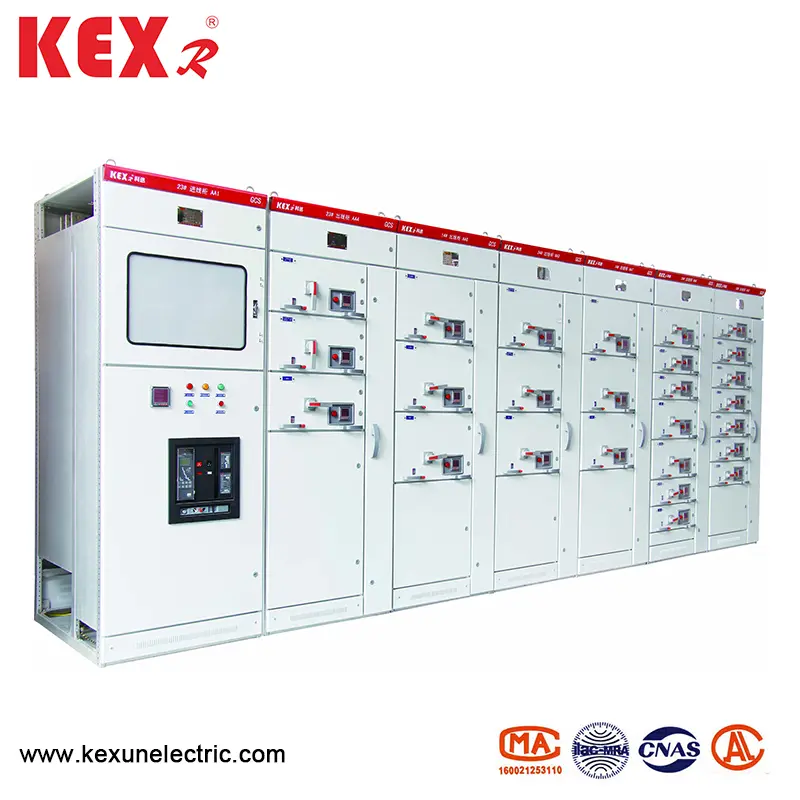

Madalpinge ekstraheerimise lüliti kapp

● jõudlusindeks

GCS -tüüpi madala pingega ekstraheerimise lüliti kapi kujundus vastab järgmistele standarditele:

▶ IEC439-1 madala pingega lüliti ja ControlGear

▶ GB7251 madala pingega lülitusseadmed

▶ ZBK36001 madala pingega väljatõmmatava lülitusseadme

● Põhiparameetrid

● Põhistruktuur

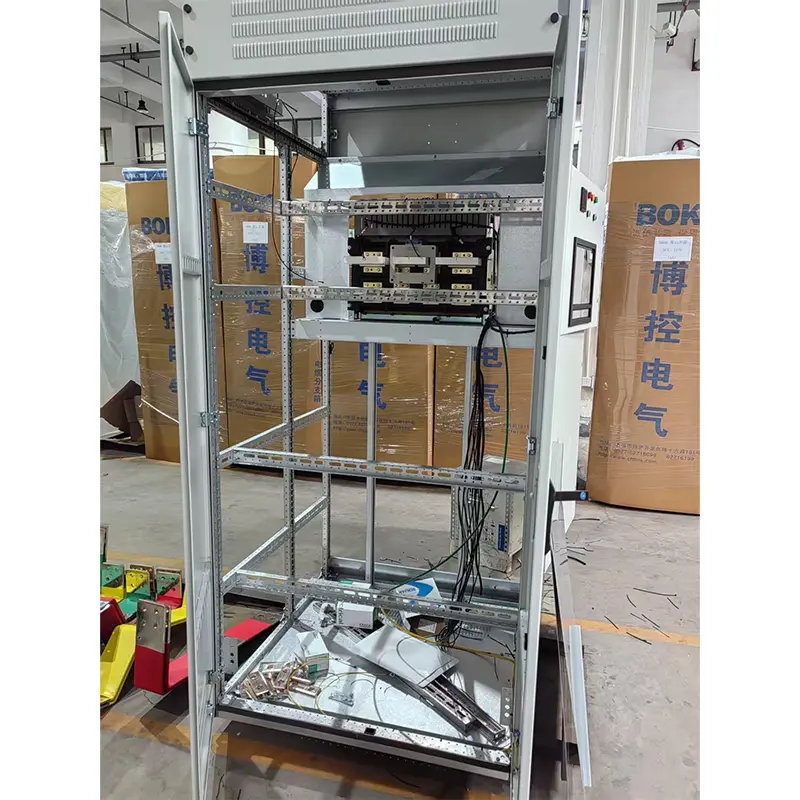

▶ GCS -tüüpi madala pingega ekstraheerimislüliti kapp võtab kasutusele 8MF tüüpi avatud sektsiooni terasest ja sektsiooni terase kahel küljel on paigaldusaugud vastavalt mooduliga vastavalt 20 mm ja 100 mm ja ①9,2 mm, seega on sisemine paigaldus paindlik ja mugav.

▶ Peamine raam on kavandatud kahes komplekteerimisvormis, nimelt täielikult kokku pandud struktuur ja osaliselt keevitatud struktuur (külgraam ja risttala) kasutajate valimiseks.

▶ Seadme iga funktsionaalne ruum on üksteisest eraldatud ja selle sektsioonid jagunevad funktsionaalseks ühikuruumi, bussiruumi ja kaabliruumi. Iga kambri funktsioonid on suhteliselt sõltumatud.

▶ Horisontaalne põhisiin on paigutatud horisontaalselt kapi taha, mis on põhimõõt, et seadme põhiahela on kõrge lühise tugevus.

▶ Kaabliruumi kujundus muudab kaablite üles ja alla minemise väga mugavaks.

▶ Seadme üldkapi suuruse seeria (vt allolevat tabelit):

● Funktsiooniühik

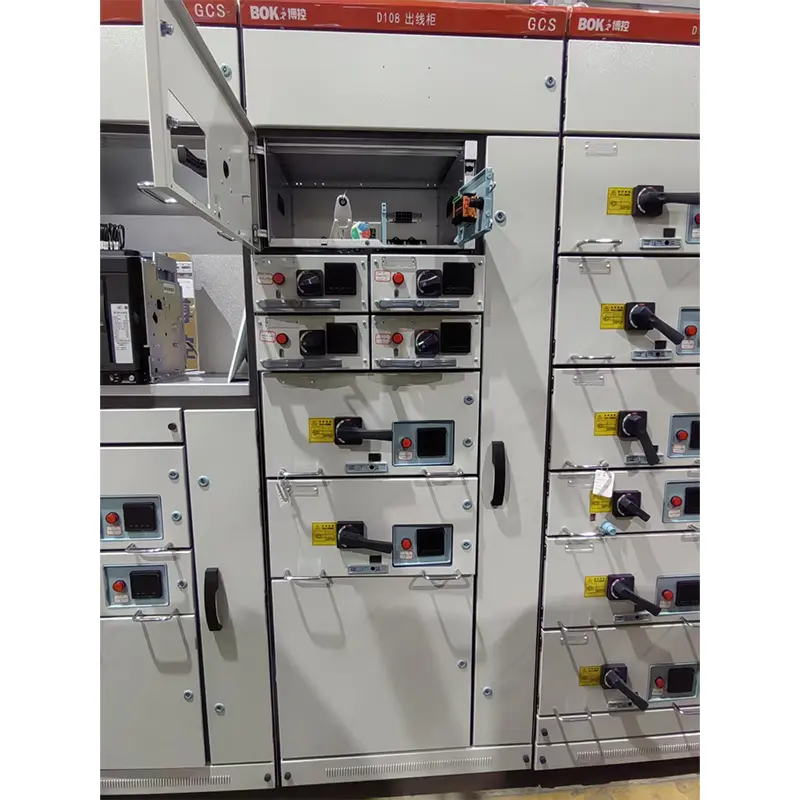

1. sahtli kõrgus on 160mm. See jaguneb 1/2 ühikuks, 1 ühikuks, 3/2 ühikuks, 2 ühikut, 3 ühikut ja viie suurusega seeria. Ühiku vooluringi nimivool on 400A või vähem.

2. sahtli muutub ainult kõrguse mõõtmes ning selle lai ja sügavusmõõt jäävad samaks. Samade funktsionaalsete ühikutega sahtlitel on hea vahetatavus.

3. iga MCC kapi saab varustada maksimaalselt 11 ühe ühikuga sahtlit või 22 1/2-ühikulist sahtlit. Kusjuures rohkem kui üks sahtliühik võtab vastu multifunktsionaalse tagaplaadi.

4. Voolu kohaselt kasutavad sahtli sisse- ja väljalaskeavad read erineva arvu pistikprogrammidega, millel on sama kiibistruktuur.

5. 1/2 ühiku sahtlit ja kaabliruumi ühendab ZJ-2 adapter tagaplaadi konstruktsiooniga.

6. Ühenduse sahtli ja kaabliruumi vaheline ühendus võtab vastavalt praegusele klassile ZJ-1 adapteri sama suuruse või torukonstruktsiooniga.

7. Sahtliüksus on varustatud mehaanilise blokeerimisseadmega.

● Peamised elektrilised komponendid

Peamiste elektriliste komponentide valikupõhimõte põhineb imporditud tehnoloogial, mida saab toota seeriana Hiinas ja vastata seadme suure jõudluse nõuetele

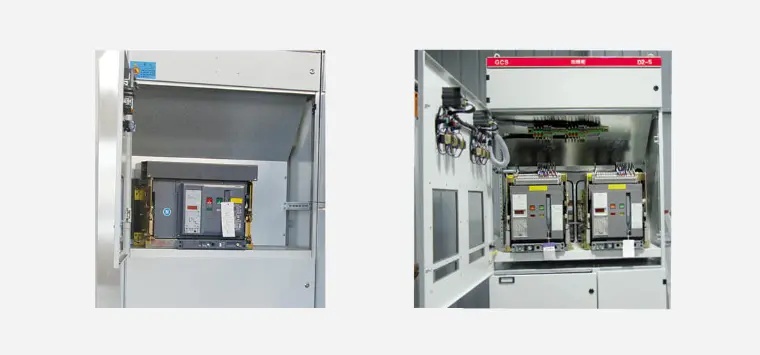

▶ Toiteallika ja söötjaüksuse kaitselüliti valib peamiselt AH -seeria. Samuti saab valida ka muud M -seeriad Schneider Company ja ABB Company toodetud ABB Company toodetud M -seeria. AH -kaitselülitil on hea jõudluse, kompaktstruktuuri, kerge raskuse ja tugeva seeria omadused. Hind on suhteliselt madal, hooldus ja kasutamine on mugavad ning kõik jõudlusindeksid saavad selle seadme nõuetele vastata.

▶ sahtliüksus (mootori juhtseade, osaline söödaüksus) Kaitselülitid valivad peamiselt CM1 ja TG.TM30-seeria plastkorpuse kaitselülitid ning mõned valivad NZM-i tootnud Moeller Company. 100A seeria. Nendel lülititel on hea jõudlus, kompaktne struktuur, lühike kaar või puuduvad kaare- ja kõrged tehnilised ja majanduslikud näitajad, mis võivad vastata selle seadme nõuetele.

▶ isoleerimislüliti ja kaitsme isoleerimislüliti peavad olema Q -seeria. Sellel seerial on kõrge usaldusväärsus ja tugev murdevõime ning see võib realiseerida mehaanilist põimimist.

▶ Peamine kaitse on NT seeria. 5. vahelduvvoolu kontaktorid peavad olema B ja LCI-D.

● GCS -tüüpi omadused madala pingega ekstraheerimislülitikapp

1. Parandage adapteri soojusmahtu ja vähendage oluliselt täiendavat temperatuuri tõusu, mis on põhjustatud adapteri temperatuuri tõusust pistiku, kaablipea ja vahekauguseni.

2. funktsionaalsete ühikute ja sektsioonide eraldamine on selge ja usaldusväärne ning ühe üksuse rikke ei mõjuta teiste üksuste tööd, nii et rike on piiratud minimaalse vahemikuga.

3. Busside horisontaalsed paigutused muudavad seadme hea dünaamilise ja termilise stabiilsuse ning talub 80/176KA lühise voolu mõju.

4. Ahelate arv ühes 4.MCC kapis on koguni 22, arvestades täielikult automaatsete elektriliste uste (masinate) vajadusi elektritootmisel, naftakeemilistes süsteemides ja muudes tööstusharudes, millel on suur ühe ühiku maht.

5. Seadme ja välise kaabli vaheline ühendus on lõpule viidud kaabliruumis ja kaabel võib minna üles ja alla. Praegune trafo on paigaldatud kaabliruumi, mis muudab paigaldamise ja hoolduse mugavaks.

6. Samas energiajaotussüsteemis saab lühise voolu piirata voolu piiravate reaktorite sobitamisega, siini pinget saab stabiliseerida teatud väärtusel ja komponentide lühise tugevuse nõuded saab osaliselt vähendada.

7. Sahtliüksusel on piisav arv sekundaarseid pistikkesi (32 paari 1. ja uuema ühiku jaoks ja 20 paari ühiku 1/2 jaoks), mis suudab vastata arvutiliidese ja automaatse juhtsilmuse nõuetele kontaktide arvu jaoks

● Abiskeem

Abiskeemi diagrammi kujundamine vastab soojusjõujaamade lisavõimsuse ja muude asjakohaste disaini tehniliste eeskirjade tehnilistele eeskirjadele. See sobib elektrijaamade ja alajaamade madala pingega elektrisüsteemi ning madalapinge jaotussüsteemi jaoks tehastes, kaevandustes ja kõrghoonetes. Tehaste ja kaevanduste abiskeemi skeem on konstrueeritud vastavalt põhiahela skeemile, mis jaguneb toiteallika sissetuleva liini, söödaliini (PC) ja mootori sööturiliini (MCC) funktsionaalseteks ühikuteks.

● Tootepakett

Tootja esitab tarnimisel järgmised dokumendid ja lisaseadmed:

▶ Seadmete loend

▶ Tootesertifikaat

▶ Juhised kasutamiseks

▶ Tehase testi aruanne

▶ asjakohased elektrijoonised

▶ Kapi uksevõtmed, töökäepidemed ja lepingus määratud varuosad.

▶ Põhikomponentide paigaldusjuhised

● Tellimisjuhised

GCS -tüüpi madalapinge ekstraheerimise lüliti kapi tellimisleping sisaldab järgmist sisu:

▶ Toote täielik mudel sisaldab põhiahela skeemi numbrit ja lisaskeemi skeemi numbrit.

▶ peamise vooluahela kombineerimise järjestuse skeem

▶ lisaskeemi elektriskeem

▶ Kabineti komponentide loetelu

▶ Parameetrid, näiteks pinge, vool ja aeg vooluringis.

▶ Muud spetsiaalsed tabelid, mis on vastuolus toote normaalse kasutamisega.
