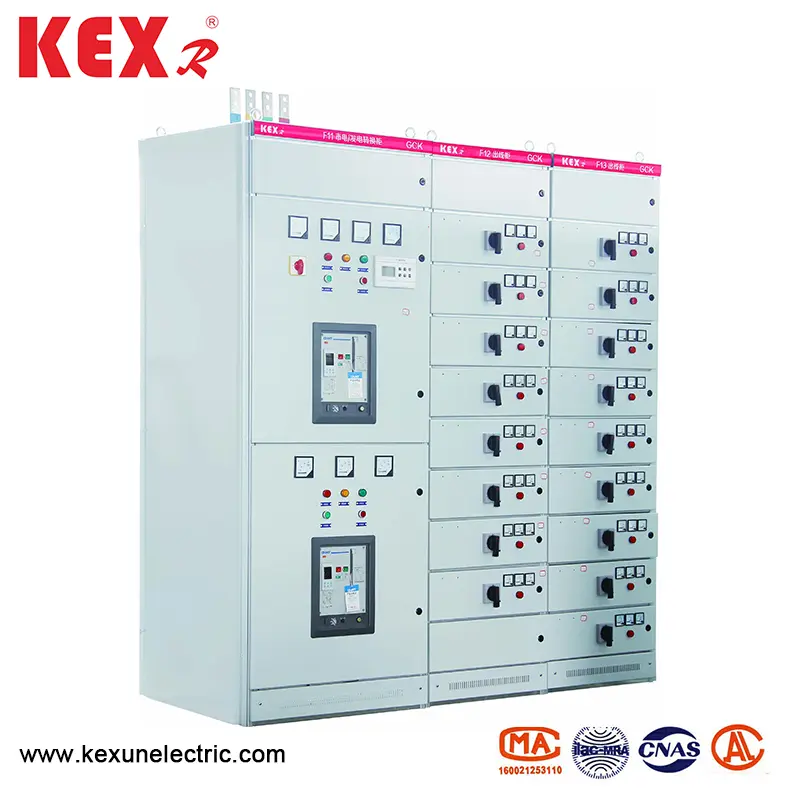

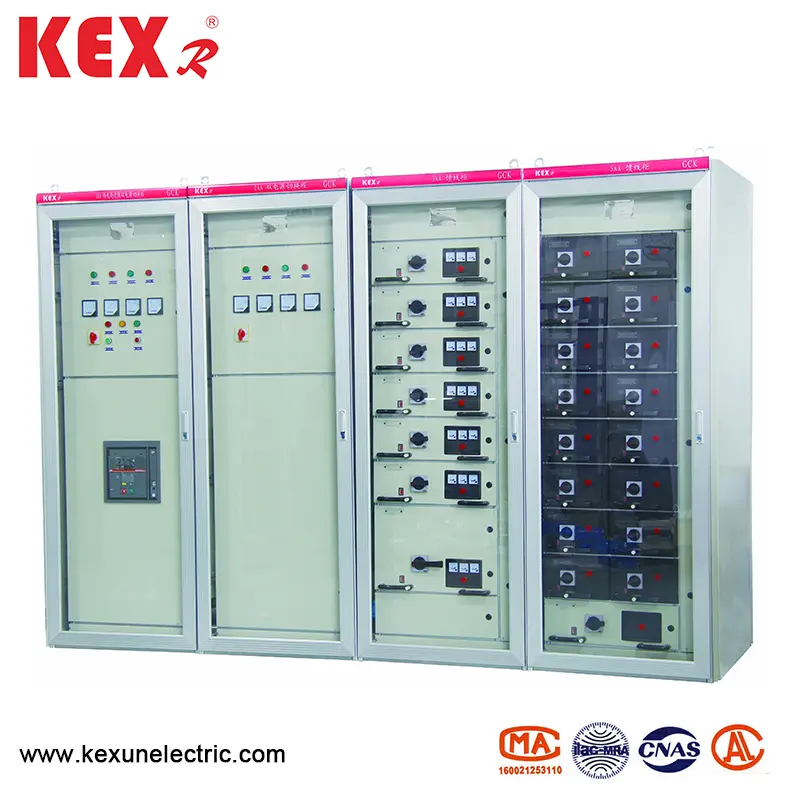

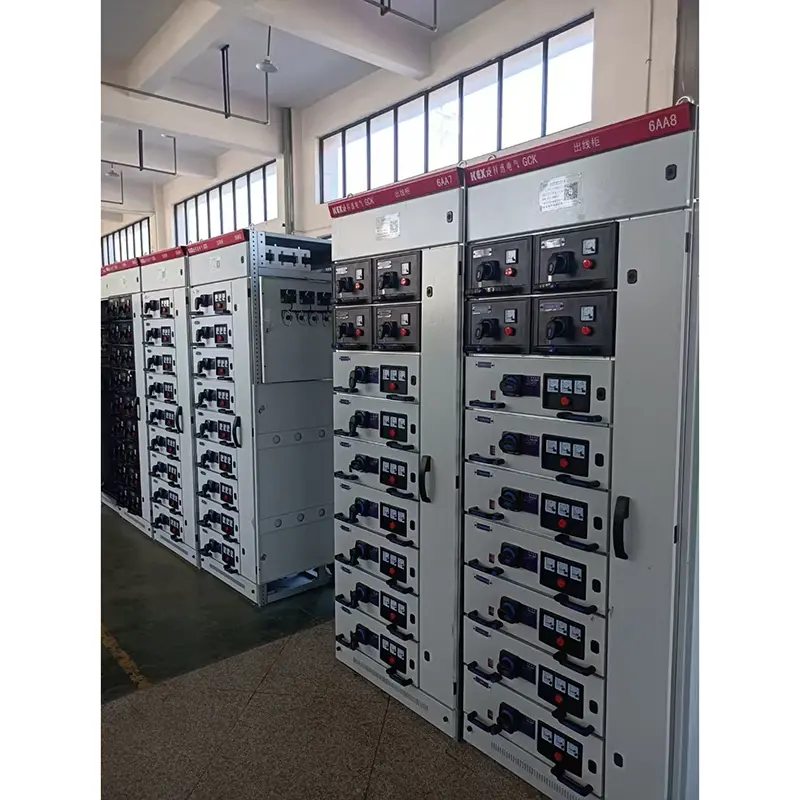

Madalpinge väljalülitusseadmed

● Tooteomadused

Sellel madalpinge väljatõmmatava lülitusseadme eelised on kõrge purunemisvõime, hea dünaamiline ja termiline stabiilsus, arenenud ja mõistlik struktuur, praktiline elektriskeem, seeria, tugev mitmekülgsus, erinevate skeemiüksuste suvaline kombinatsioon, rohkem vooluringid, mis sisalduvad ühes lülitiga, põrandapinna säästmiseks, kaunis välimus, kõrge kaitsetase, kõrge kaitse ja usaldusväärsus, mugav hooldus ja nii mugav hooldus ja nii. See toode vastab IEC439 NEMAICS2-322 standardile ja vastab ka GB7251-87 "madala pingega lülitusliikele" riiklik standard ja ZBK36001-89 "madala pingega tagasivõttav SwitchGear" Professionaalne standard "Professionaalne standard"

● Peamised tehnilised parameetrid

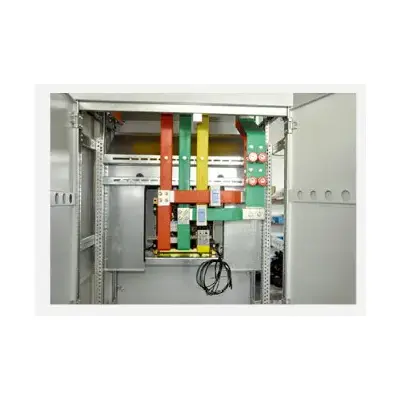

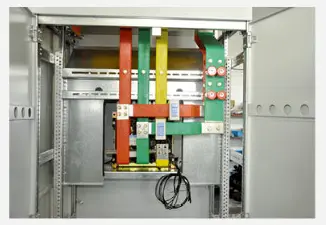

● Arhitektuurifunktsioon

Madalapinge väljatõmmatava lülitusseadme põhiline raam on kokku pandud struktuur. Kõik lüliti raami konstruktsiooniosad on üksteisega ühendatud kruvidega, moodustades põhiraami. Seejärel, vastavalt vajadusele, lisatakse täieliku lülitusseadmete kokkupanemiseks uksed, sektsioonid, sahtlid, kinnitusklambrid, siinibatid ja elektrilised komponendid. Sellel LV -lülitil on järgmised omadused:

▶ 1. Raam on valmistatud profileeritud terasest, mis on paigutatud kolmemõõtmelise nurgaplaadiga ja poltideta keevituskonstruktsioonita, vältides seega keevituste deformatsiooni ja stressi ning parandades paigaldamise täpsust.

▶ 2. Raamide ja osade kinnitusavad muutuvad vastavalt moodulile E = 20mm.

▶ 3. Sisemised struktuuriosad on tsingitud. Pärast marineerimist ja fosfaati pihustatakse väliskülg elektrostaatilise epoksüpulbriga. 4. toitekeskuses (PC) saabuvas lülitusseadmes on ülaosa horisontaalne siinipiirkond ja horisontaalse siini ala alumine osa on kaitselülitiruum. Kaitselülitid saab varustada kodumaise DW15C, ME ja teiste sarjadega ning neid saab ka mitmesuguste välismaiste elektriettevõtete toodetud kaitselülititega vastavalt kasutajate vajadustele, näiteks F -seeria kaitselülitid, mille on välja toodud ABB Company ja intelligentsed kaitselülitid. Üldiselt on PC -seadmel põhiahel (sealhulgas siiniühendus) ümberpööratud ridadega. Kui nimivool on 630A-1600A, võtab see ümberlülitusseadme üldise suurusega 800 × 1000 × 2200 (laius x sügavus x kõrgus). Käibeta peamine vooluring võtab sisse lülitusseadmed välise mõõtmega 800 × 800 × 2000 (laius, sügavus ja kõrgus). Kui nimivool on vahemikus 1600A-3150A, võtab see ümberlüliti, mille üldine suurus on 1000 × 1000 × 2200 (laius x sügavus x kõrgus). Ühtegi peamist lüliti pole, mis oleks ümber pööratud. Kui nimivool on 1600A-3150A, hõivab see lülitusseadme välise mõõtmega 1000 × 1000 × 220 (laius × sügavus × kõrgus). Käibeta põhiahel võtab sisse lülitusseadmed välise mõõtmega 1000 × 800 × 2200 (laius x sügavus x kõrgus).

▶ 4. Võimsuse keskuse (PC) sööturi lüliti struktuur on sarnane sissetuleva lülitusseadme omaga. Kui söötmisvool on 630a-1600A, saab 1000 × 1000 × 2200 (laius × sügavus × kõrgus) lülitusseadme varustada kahe silmusega, mis on paigutatud üles ja alla.

▶ 5. Mootori juhtimiskeskuse (MCC) lülitil on kahte tüüpi: seinale kinnitatud lülitusseadmed ja seinale paigaldamata lülitusseadmed, mille ülaosa on horisontaalne bussipiirkond, ja sahtli funktsionaalne ühiku pindala asub horisontaalse busbari pindala all, mille laius on 600 mm, ja saali funktsionaalse ühiku pindala kõrgus on 1840 mm. Kui lüliti korpus on seinale kinnitatud, on lüliti vasak osa funktsionaalse ühiku ala ja paremal osal on 200 mm laiune kaabli väljalaskeava. Lülitiseadmete üldmõõtmed on 800/500/2200 (laius/sügavus/kõrgus). Kui lülitiseadmed on paigaldatud seinast eemale, on lüliti laius 600 mm ja kaabli väljalaskeava on lüliti tagaosas. Lülitiseadmete üldmõõtmed on 600 × 800 (1000) × 2200 (laius x sügavus x kõrgus). Lülitisegude sügavust on kahte tüüpi: 800 ja 1000. Pakume, et kasutajad valiksid lülitiseadme, mille sügavus on 1000, et see oleks kooskõlas PC -lülitusseadmete sügavusega. Kui sahtel on väljalülitamisest välja tõmmatud, ei paljastata jaotiste reaalajas osa, mis on ohutu ja usaldusväärne.

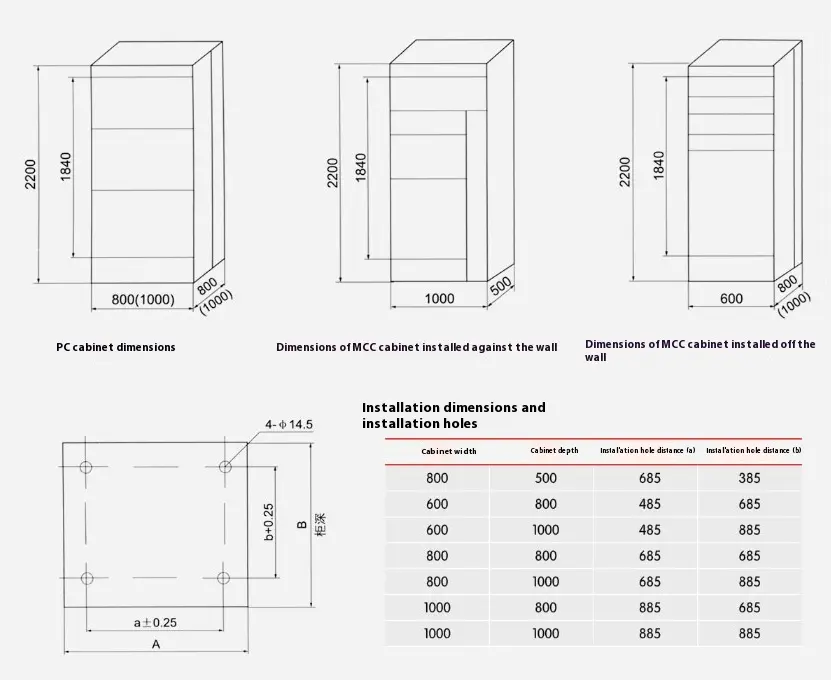

● LV -lüliti üldmõõtmed, installi mõõtmed

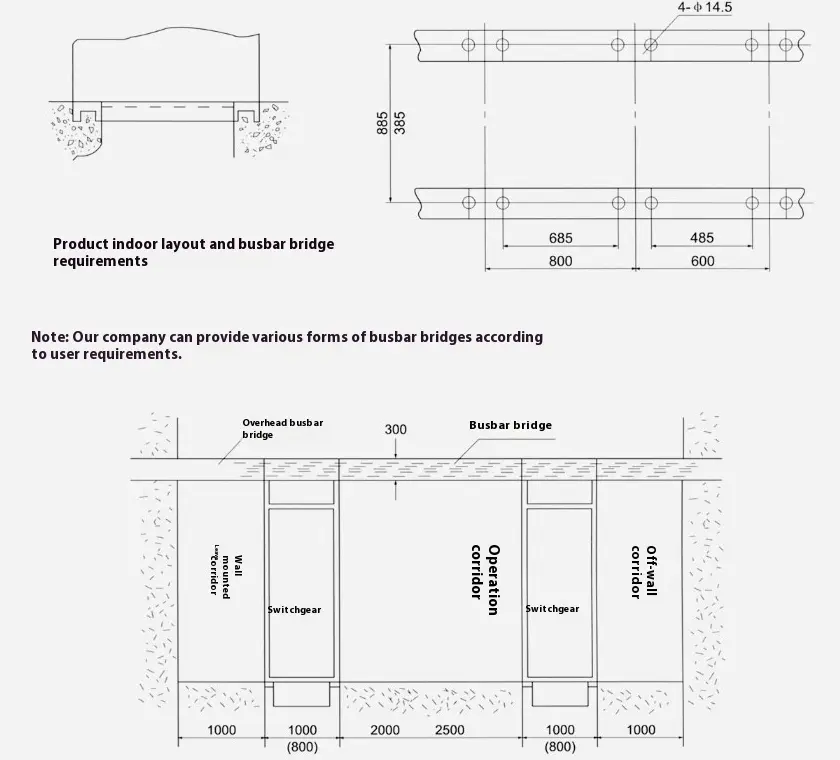

● Madala pingega jaotusseadmete paigaldamise vundamendi skemaatiline diagramm

● Ettevaatus

▶ Selle toote installimisel peaks horisontaalne joon madala pinge väljalülituslüliti vahel olema kindlalt ja usaldusväärselt ühendatud.

▶ Selle toote uksel on põhisülitiga seotud funktsioon, see tähendab, et ukse saab avada ainult toitekarbe tingimustes. Selle toote teine ​​külg on kruvi tihendusplaat, millel pole põhilülitiga blokeeriva funktsiooni. Seetõttu ühendage toiteallikas lahti, kui selle toote külgplaadi hooldamiseks lahti lahtiksite.

▶ Mitteprofessionaalid ei tohiks hooldamiseks lülitusseadmeid avada.
