Vahelduvvoolu madalpinge jaotuslülitiseadmed

● Kasutades GGD tüüpi vahelduvvoolu madala pingejaotuslülitiseadmete tingimusi

▶ Ümbritseva õhu temperatuur ei tohi olla suurem kui +40 ℃ või madalam kui -5 ℃ ja keskmine temperatuur 24 tunni jooksul ei tohi olla suurem kui +35 ℃

▶ siseruumides paigaldamise ja kasutamise koha kõrgus ei tohi ületada 2000m ；;

▶ Ümbritseva õhu suhteline õhuniiskus ei tohiks ületada 50% kõrgeimal temperatuuril +40 ℃ ja suurem suhteline temperatuur tuleks lubada madalamal temperatuuril (näiteks 90% +20 ℃ juures), arvestades, et kahtlase kaste mõju võib temperatuuri muutuste tõttu aeg -ajalt ilmneda;

▶ Seadme paigaldamisel ei tohi vertikaaltasapinna kalle ületada 5:

▶ Seadmed paigaldatakse kohta, kus pole vägivaldset vibratsiooni ja mõju ning kus sellest ei piisa elektriliste komponentide söövitamisest;

Märkus. Kui kasutajatel on erinõuded, saavad nad tootjaga läbirääkimisi pidada.

● Elektrilised peamised parameetrid

● Kujundusfunktsioon

▶ GGD-tüüpi vahelduvvoolu madala pingejaotuslüliti kapp on üldise kapi kujul ja raam koondatakse kohaliku keevituse abil 8MF külma moodustatud terasega. Kapi täpsuse ja kvaliteedi tagamiseks varustab raamiosad ja spetsiaalsed tugiosad määratud terasetootja. Universaalse kapi komponendid on konstrueeritud vastavalt moodulpõhimõttele ja seal on 20 kinnitusava. Universaalne koefitsient on kõrge, mis võib teha tehase eeltootmise, mis mitte ainult ei lühenda tootmistsüklit, vaid parandab ka töö tõhusust.

▶ GGD tüüpi vahelduvvoolu madala pingejaotuslüliti kujundamine kaalub täielikult kuumuse hajumist kapi töös. Kapi ülemises ja alumises otsas on erineva jahutuspilude arv. Kui kapis olevad elektrilised komponendid tekitavad soojust, tõuseb kuum õhk läbi ülemise pesa, samal ajal kui külm õhk täiendatakse kappi pidevalt alumise pesa kaudu, nii et suletud kapp moodustab jahutamise eesmärgi saavutamiseks alt ülespoole looduslikku ventilatsiooni kanalit.

▶ Vastavalt kaasaegse tööstusliku toote modelleerimise nõuetele võtab GGD-tüüpi vahelduvvoolu madala pingejaotuslülitiseadmed kasutusele kapi kuju kujundamiseks kuldse lõigu suhte ja iga osa jagunemise suuruse, mis muudab kogu kapi ilusaks ja heldeks.

▶ Kapi uks on raamiga ühendatud pöörleva liigendiga, mis on mugav paigaldamiseks ja lahtivõtmiseks. Ukse ääres on põimitud viilkummist riba. Kui uks on suletud, on ukse ja raami vahelisel ribal teatav survekööp, mis võib takistada ukse otse kapiga kokkupõrke ja parandada ukse kaitse taset.

▶ Elektriliste komponentidega varustatud instrumendiuks on ühendatud raamiga mitmete pehmete vaskjuhtmete ahelaga ja kapis olevad paigaldusosad on raamiga ühendatud kruvidega, nii et kogu kapp moodustab täieliku maanduskaitsesüsteemi.

▶ Kapi pealiskiht on valmistatud polüestri oranžist küpsetusvärvist, millel on tugev adhesioon ja hea tekstuur. Kogu kapp on alamvalge toonis, mis väldib pimestavat efekti ja loob valves olevatele töötajatele mugava visuaalse keskkonna.

▶ Kapi ülemise katte saab vajadusel eemaldada, mis on mugav kohapeal asuva põhisiini kokkupanekuks ja reguleerimiseks. Kapi ülaosa neli nurka on varustatud tõsterõngastega tõstmiseks ja saatmiseks.

▶ Kapi kaitsetase on IP30 ja kasutajad saavad valida ka IP20 ja IP40 vahel vastavalt kasutuskeskkonna nõuetele.

● Installimine ja kasutamine

Pärast toote saabumist vastuvõtvasse kohta tuleks kõigepealt kontrollida, kas pakend on puutumatu, ja teatama asjakohastele osakondadele, et leida põhjused, mil probleemid leitakse. Toodete puhul, mida ei ole kohe paigaldatud, tuleks need paigutada sobivatesse kohtadesse vastavalt normaalse kasutustingimuste sätetele.

◆ Toote installimine

Toodete paigaldamine toimub vastavalt paigaldusskeemiskeemile (vt lisatud joonis) ning kasutajad peavad varustama kanalite terast ja polte. Kui põhisiin paigaldatakse terve tinaplaatimisega, tuleb kattuv pind parandada ja tasandada, puhastada, neutraalse vaseliiniga kaetud või muid meetmeid võtta ja seejärel poltidega kinnitada.

◆ Tooteid tuleb pärast installimist ja enne töötamist kontrollida ja testida järgmiste üksuste suhtes.

▶ Kontrollige, kas kapi ülemine värv on maha kukkunud ja kas kapp on kuiv ja puhas.

▶ Kas elektriliste komponentide töömehhanism on paindlik ja ei tohiks olla segamist ega liigset tööjõudu.

▶ Kas peamiste elektriseadmete põhi- ja lisakontaktid on usaldusväärne ja täpne.

▶ kas instrumendi näidu ja trafo suhe ja polaarsus on õige.

▶ Kas bussiühendus on hea ja kas isolatsioon toetab, paigaldatakse osad ja lisaseadmed kindlalt ja usaldusväärselt.

▶ Kas abi kontakt vastab nõuetele, kas kaitsme põhimäärusele on õige, kas relee seadistusväärtus vastab kujundusnõuetele ja kas toiming on usaldusväärne ja täpne.

▶ kas vooluringi kontakt vastab elektriskeemiskeemi nõuetele.

▶ Kas kaitsevoolu süsteem vastab nõuetele.

▶ Isolatsioonitakistuse väärtuse mõõtmiseks vähemalt 1 megohmmeeter mõõtmiseks kasutage 500-voldist megohmmeetri.

◆ Ettevaatusabinõud kasutamiseks

(1). See toode ei paigaldata seina vastu, töötavat ühel küljel (esiküljel) ja hoitakse kahekordsete ustega. Ainult kvalifitseeritud spetsialistid saavad siseneda või avada toote hoolduskanali ja kapi ukse tööks, kontrollimiseks ja hoolduseks.

(2). Õhulüliti pärast mitu korda muudab peamised kontaktid kohalikud põletused ja toodab süsinikuid, suurendab kontakttakistust, peaks olema regulaarne õhulüliti hooldus ja parandamine vastavalt kasutusjuhendile.

◆ Toote täielik komplekt

▶ Pakkimisnimekiri

▶ Tootesertifikaat

▶ Juhised kasutamiseks

▶ Tehase testi aruanne

▶ asjakohased elektrijoonised

▶ Kapi uksevõtmed, töökäepidemed ja lepingus määratud varuosad.

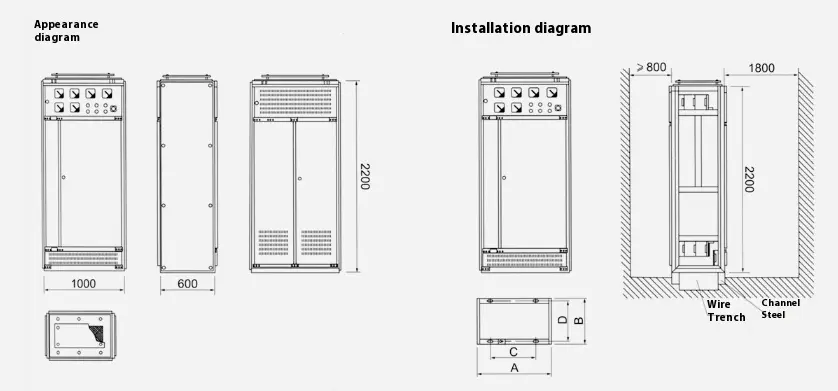

● ülevaade ja paigaldamise skeem
