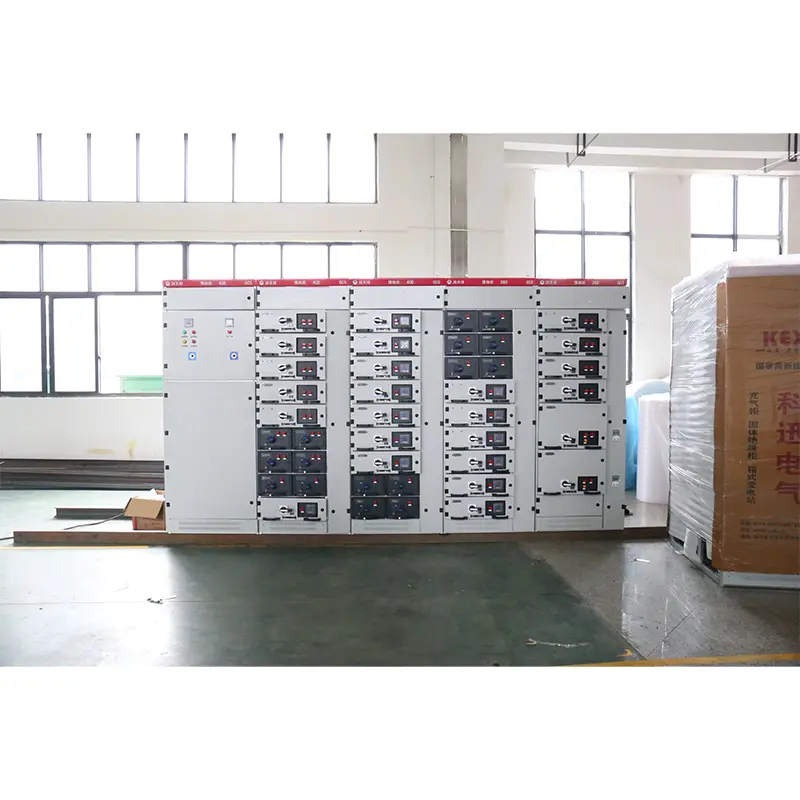

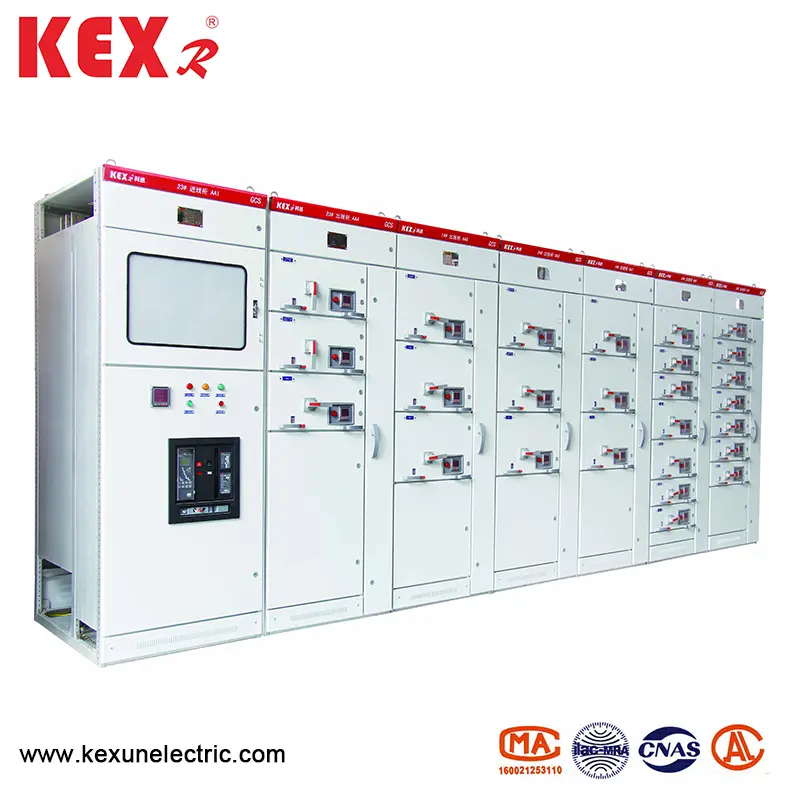

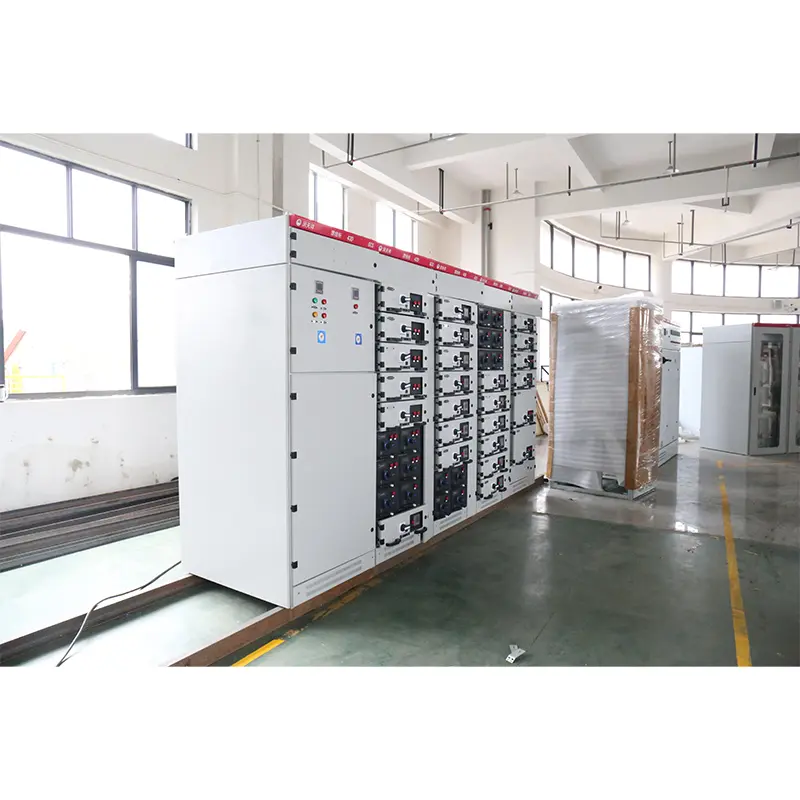

Madalpinge täielik komplekt

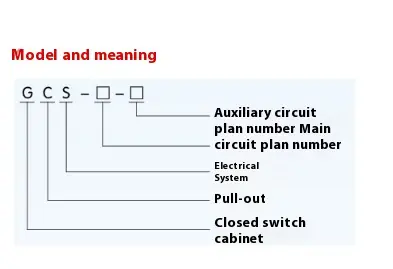

● Mudeli tähendus

● Põhiparameetrid

● Põhistruktuur

▶ GCS -tüüpi madala pingega komplekti peamine raam võtab kasutusele 8mf tüüpi avatud sektsiooni terase ja sektsiooni terase kahel küljel on paigaldusaugud vastavalt moodulusega vastavalt 20 mm ja 100 mm ning ①9,2mm, nii et sisemine paigaldus on paindlik ja mugav.

▶ Peamine raam on kavandatud kahes komplekteerimisvormis, nimelt täielikult kokku pandud struktuur ja osaliselt keevitatud struktuur (külgraam ja risttala) kasutajate valimiseks.

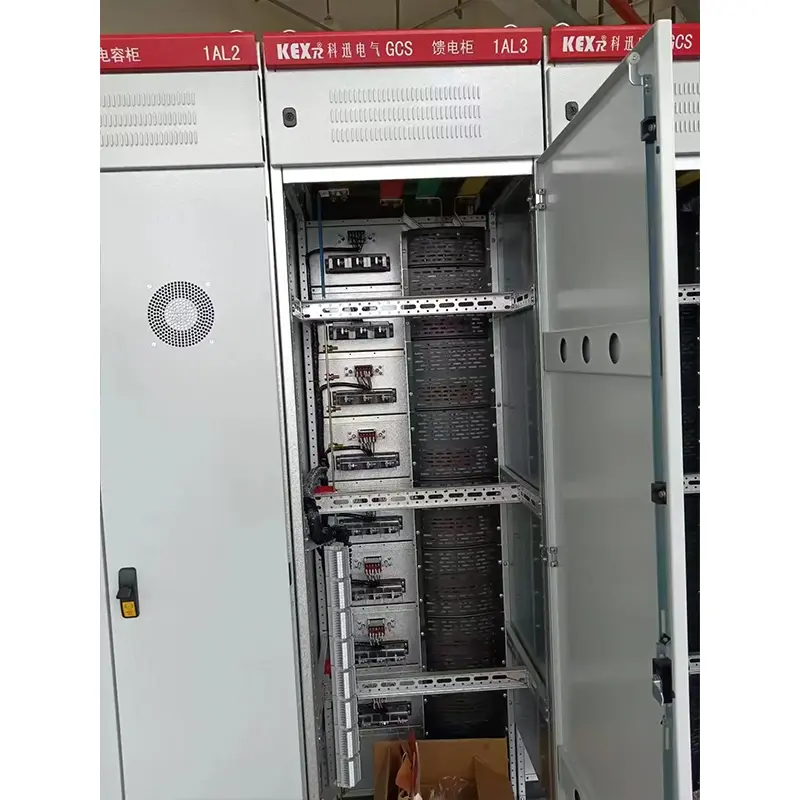

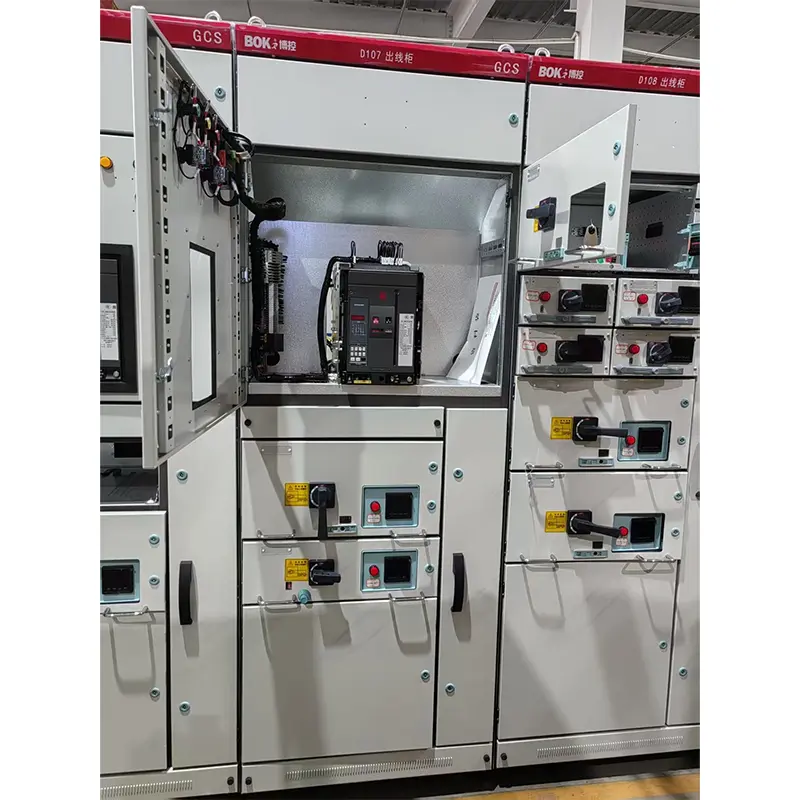

▶ Seadme iga funktsionaalne ruum on üksteisest eraldatud ja selle sektsioonid jagunevad funktsionaalseks ühikuruumi, bussiruumi ja kaabliruumi. Iga kambri funktsioonid on suhteliselt sõltumatud.

▶ Horisontaalne põhisiin on paigutatud horisontaalselt kapi taha, mis on põhimõõt, et seadme põhiahela on kõrge lühise tugevus.

▶ Kaabliruumi kujundus muudab kaablite üles ja alla minemise väga mugavaks.

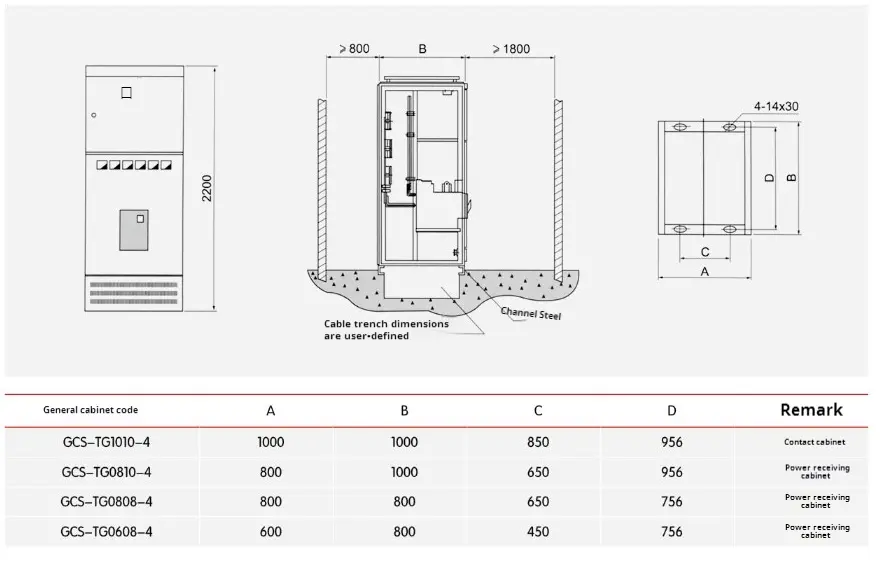

▶ Seadme üldkapi suuruse seeria (vt allolevat tabelit):

● GCS -tüüpi madalapinge komplekti paigaldamine ja kasutamine

◆ Pärast toodete saabumist peaksid nad kõigepealt kontrollima, kas pakend on puutumatu. Probleemide korral peaksid nad viivitamatult teavitama lepingu asjakohaseid osakondi äridokumentide koostamiseks, põhjuste analüüsimiseks, viisade tegemiseks ja järelmõjudega toimetulemiseks. Toodete puhul, mida ei ole kohe paigaldatud, tuleks need paigutada sobivasse kohta ja hoida nõuetekohaselt vastavalt tavapärastele kasutamistingimustele ja elektriseadmete ajutiste ladustamise eeskirjade nõuetele. 1. toode tuleb paigaldada vastavalt paigaldusskeemile (vt kinnitatud joonis). Vundamendi kanaliteel ja poldid, kui polti fikseerimismeetod võetakse, peab kasutaja andma. Kui põhisiin on ühendatud, kui pind on transpordi, ladustamise ja muude põhjuste tõttu ebaühtlane, tuleks see enne ühendamist ja kinnitust tasandada.

◆ Kui seadmed on paigaldatud eraldi või veergudesse, peavad nende vertikaalsus, kapi pinna ebaühtlus ja kappide vaheliste lünkade kõrvalekalle vastama alloleva tabeli nõuetele.

◆ Kontroll ja kontrollimine pärast GCS -tüüpi madala pinge komplekti

paigaldamine ja enne töötamist

(1) Kontrollige, kas kapi ülemine värv või muud kattematerjalid (näiteks plastist pihustamine) on kahjustatud ning kas kapp on kuiv ja puhas.

(2) Kas elektriliste komponentide töömehhanism on paindlik ja ei tohiks olla segamist ega liigset tööjõudu.

(3) Kas peamiste elektriseadmete põhi- ja lisakontaktide sisselülitamine on usaldusväärne ja täpne.

(4) Sahtli või tõmbemehhanism peaks olema paindlik ja kerge ilma segamata ja kokkupõrketa.

(5) Sahtli või tõmbekonstruktsiooni teisaldatavate ja staatiliste kontaktide keskjooned peaksid olema järjepidevad ja kontaktid peaksid olema tihedas kontaktis. Põhi- ja lisakontaktide sisestussügavus peaks nõuetele vastama. Mehaaniline blokeerimine või elektriline: reageerimise toiming on õige ja lukustamine või vabastamine peaks olema usaldusväärne.

(6) Sama suurusega sahtlid peavad olema mugavalt vahetatavad ilma segamise ja kokkupõrketa.

(7) Sahtli ja kapi vaheline maanduskontakt peaks olema tihedas kontaktis. Kui sahtlit sisse lükatakse, võetakse sahtli maanduskontaktiga ühendust enne peamist kontakti ja kui see välja tõmmatakse, on maanduskontakt pärast peamist kontakti lahti ühendatud.

(8) Instrumendi kalibreerimine, transformatsiooni muundamise suhe ja polaarsus peavad olema õiged.

(9) Kaitsme põhi spetsifikatsioon peaks vastama insenerikujunduse nõuetele.

(10) Kaitse hinnang ja seadistamine on õige ja usaldusväärne.

(11) Kasutage isolatsioonitakistuse väärtuse mõõtmiseks vähemalt 1000 V -megoHMMeter.

(12) Iga siini ühendus peab olema hea ning isolatsioonitugide, paigaldusosade ja muude lisaseadmete paigaldamine peab olema kindel ja usaldusväärne.

◆ Kasutage GCS -tüüpi madalapinge komplekti ettevaatusabinõusid

▶ seade on madala pingega komplekt, mida ei paigaldata seina vastu, käitatakse eestpoolt ja hooldatakse mõlemalt poolt. Ainult kvalifitseeritud spetsialistid saavad hoolduskanali ja kapi ukse siseneda või avada tööks, kontrollimiseks ja hooldamiseks.

▶ Õhulüliti ja vormitud korpuse kaitselülitid on mitu korda eraldatud ja suletud, eriti pärast lühise eraldamist ja sulgemist, mis põhjustab kohalikke kontaktpõletusi ja toodavad süsinikuid, mis suurendavad kontakttakistust. Seetõttu tuleks neid säilitada ja kapitaalremondi kaitselüliti kasutusjuhendis.

▶ Pärast paigaldamist ja hooldust tuleb sektsioonide ja funktsionaalsete üksuste vaheline eraldatus rangelt kontrollida, et tagada seadme hea funktsionaalne eraldamine ja tõrke laienemise vältimine.

● Tootepakett

Tootja esitab tarnimisel järgmised dokumendid ja lisaseadmed:

▶ Seadmete loend

▶ Tootesertifikaat

▶ Juhised kasutamiseks

▶ Tehase testi aruanne

▶ asjakohased elektrijoonised

▶ Kapi uksevõtmed, töökäepidemed ja lepingus määratud varuosad.

▶ Põhikomponentide paigaldusjuhised

● Tellimisjuhised

GCS -tüüpi tellimisleping Madalpinge komplekt sisaldab järgmist sisu:

▶ Toote täielik mudel sisaldab põhiahela skeemi numbrit ja lisaskeemi skeemi numbrit.

▶ peamise vooluahela kombineerimise järjestuse skeem

▶ lisaskeemi elektriskeem

▶ Kabineti komponentide loetelu

▶ Parameetrid, näiteks pinge, vool ja aeg vooluringis.

▶ Muud spetsiaalsed tabelid, mis on vastuolus toote normaalse kasutamisega.
