Madalpinge energiajaotuslülitiseadmed

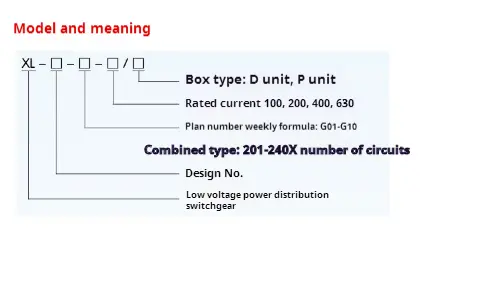

● Mudeli tähendus

● tingimuste kasutamine

◆ XL-21 tüüpi madala pingega toitejaotuslüliti peaks paigaldama alla 2000 m kõrgusele.

◆ Ümbritseva temperatuur ja ümbritseva õhu temperatuur ei ole kõrgem kui +40 ℃, kuid keskmine temperatuur ei ole suurem kui +35 ℃ ja ümbritseva õhu temperatuur ei ole 24 -tunnise perioodi jooksul madalam kui -100 ℃.

◆ Õhus ei tohi olla liigset tolmu, hapet, soola, söövitavat ja plahvatusohtlikku gaasi. Suhteline temperatuur ei tohi ületada 50% kõrgeimal temperatuuril +40 ℃ ja kõrgem temperatuur on lubatud madalaimal temperatuuril, näiteks 90% alla +20 ℃. Tuleb arvestada, et temperatuurimuutuste tõttu võib aeg -ajalt tekkida üldine kondenseerumine.

◆ Kui kasutajatel on erinõuded, saavad nad tootjaga läbirääkimisi pidada.

● Kujundusfunktsioonid

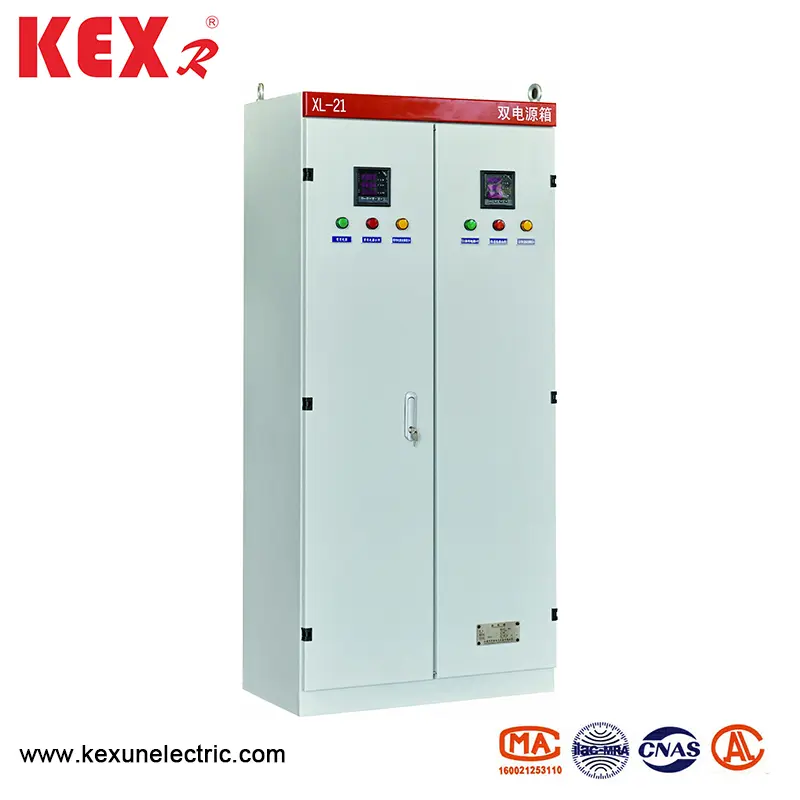

◆ XL-21 tüüpi madalpinge toite jaotuslüliti on põrandale kinnitatud ja seda saab otse trafo alla paigaldada. Lülitise korpus on valmistatud kvaliteetsest terasest plaadist, mis on keevitatud või kokku pandud, ja noalüliti töökäepide on paigaldatud paremale veerule lülitipea ette, mida saab kasutada toiteallika vahetamiseks. Toitejaotuse kasti ette on paigaldatud voltmeeter. Tähistab bussipinget. Toitejaotuse kasti ees on uks. Pärast ukse avamist paljastatakse kogu toitejaotuskarbi seadmed, mis on mugav hoolduseks. See elektrijaotuskast võtab kasutusele uued Hiina kujundatud komponendid, millel on kompaktstruktuuri omadused, mugav hooldus ja vooluahelaskeemide paindlik kombinatsioon. Toitejaotuskast on lühise kaitsena varustatud kaitselülitiga ja ukse ette saab paigaldada töönupu.

◆ Töörežiim: käsiraamat.

◆ Paigaldusrežiim: vertikaalne installimine

◆ Juhtmerežiim: fikseeritud juhtmestik

● XL-21 Tüüpi tehnilised parameetrid madala pingega toitejaotuslülitiseadmetega

● XL-21 tüüpi madala pingega toitejaotuslülitiseadmete paigaldamine ja kasutamine

◆ Energiajaotuse kasti saab pakkida ja transportida alles pärast ülevaatuse läbimist. Kui toode saabub sihtkohta, kontrollige kõigepealt, kas kast on valmis. Kui toitejaotuskasti ei ole kohe paigaldatud, hoidke toodet kuiva ja puhtasse kohta.

◆ Toitejaotuse kasti saab paigaldada vastavalt paigaldusjoonisele ning kasutaja peab varustama vundamendi kanaliterase ja kruvid. Kui kaabel on väljuv, matab kasutaja vundamendi soone ja kaabli kraavi alumise pastapoldi taga.

◆ Pärast elektrijaotuse kasti installimist või ümberkujundamist tuleb enne selle kasutamist kontrollida ja testida rida esemeid.

(1) Kontrollige, kas sisemine elektriseadmed ja juhtmestik vastavad skemaatilisele diagrammile.

(2) Kontrollige ja kasutage lüliti mitu korda, et näha, kas see on paindlik ja normaalne.

(3) Kontrollige ja testige, kas kõik arvestid ja releed on täpsed.

● Tellimisjuhised

Kexuni tarnimisel pakutavad dokumendid ja lisaseadmed.

▶ kohaletoimetamise nimekiri.

▶ Tootesertifikaat.

▶ Tehase ülevaatuse aruanne.

▶ Toote kirjeldus

▶ Primaarsüsteemi diagramm, kontrollskeem ja sekundaarne juhtmestiku skeem.

▶ Kapi uksevõtmed, töökäepidemed ja lepingus määratud varuosad.

▶ Juhised põhikomponentide kasutamiseks
