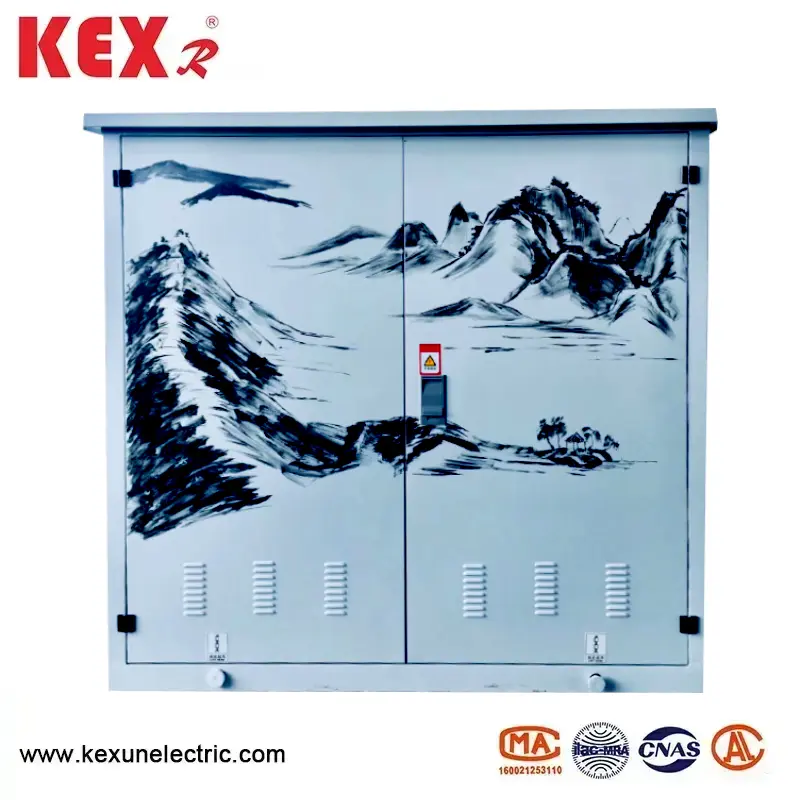

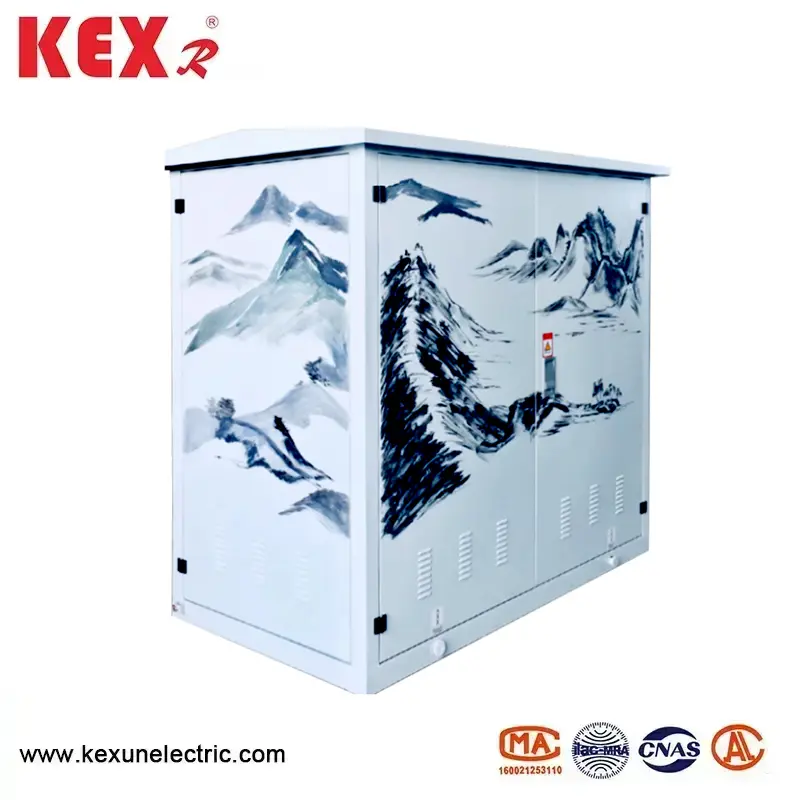

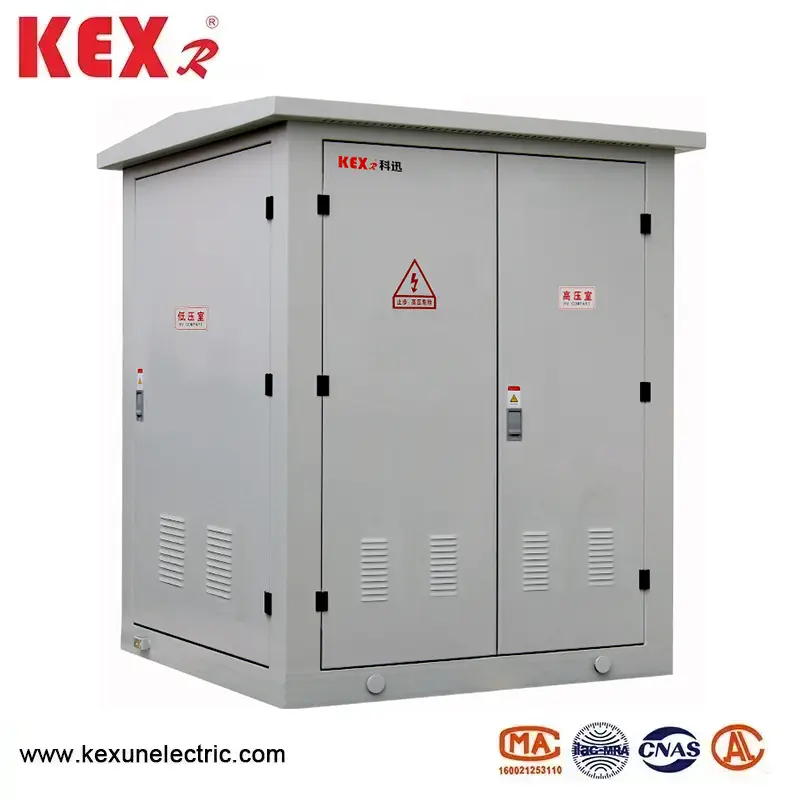

Linnajaotuse alajaam

● Mudeli tähendus

● YB-12 tüüpi linnajaotuse alajaama toote sissejuhatus

◆ Integreeritud struktuur

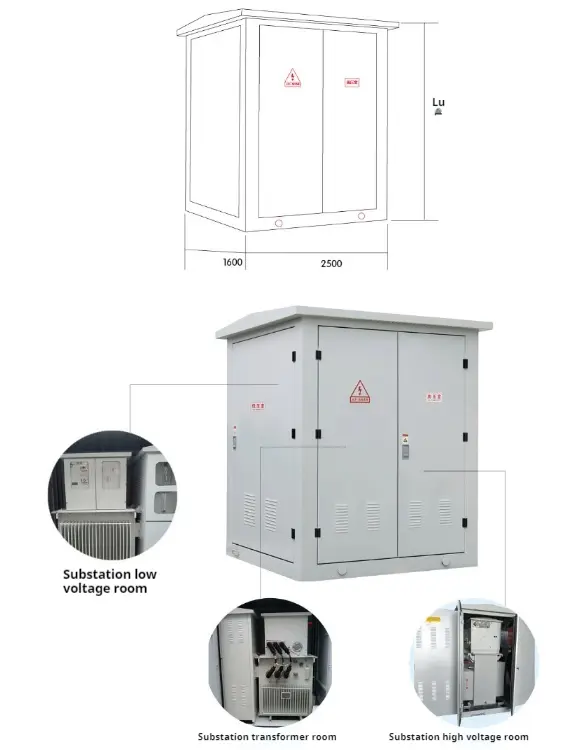

Linnajaotuse alajaam jaguneb peamiselt kolmeks osaks: kõrgepinge lülitiruum, traforuum ja madala pinge lülitiruum, mida saab eraldi transportida.

Alajaama võtab kasutusele ainulaadse suure tsükli soojuse hajumise disainilahenduse, et tagada toote temperatuuri tõusu tase ja tubade vaheline eraldi tihendamine ei moodusta tubade vahel soojusvahetust.

Linnajaotuse alajaama kest on valmistatud kvaliteetsest roostevabast terasest plaadist.

Terasplaadi konstruktsiooni kõigil osadel on läbinud spetsiaalne korrosioonivastane töötlemine ja roostevabast terasest plaadi struktuuril on tugev korrosioonikindlus ja hea mehaaniline tugevus.

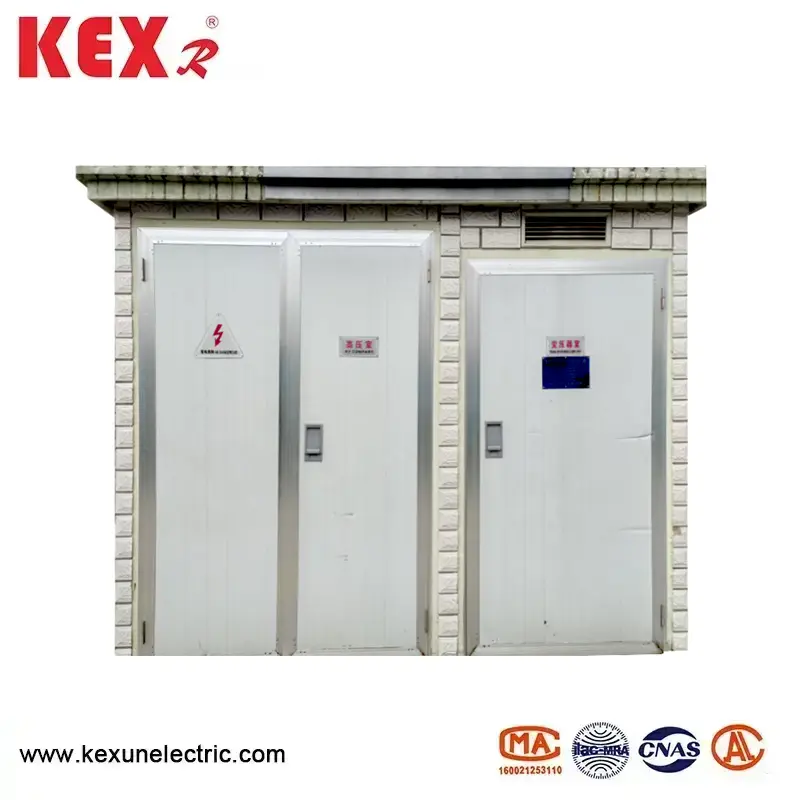

THS -i alajaama saab otse siseruumides paigaldada ilma täiendava ehituse jumestuskreemiga, mis säästab kulusid ja ruumi ning mille paigaldamine on mugav.

◆ Kõrgsurvekamber SF6 Gaasiga täidetud lülitusseadmed, mille meie ettevõte on iseseisvalt välja töötatud, võetakse kasutusele kõrge pinge jaoks ning kõik lüliti- ja bussid on suletud suletud roostevabast terasest kasti, ilma et oleks paljastatud laetud keha. Ohutu töö ja kõrge usaldusväärsus; Täielikult modulaarne disain, suudavad kõik moodulid realiseerida külje väljalaskeava ja ülemise laienemise ühendusrežiimi vastavalt energiatarbimisnõuetele ning vastab toiteallika skeemi vajadustele maksimaalsel määral.

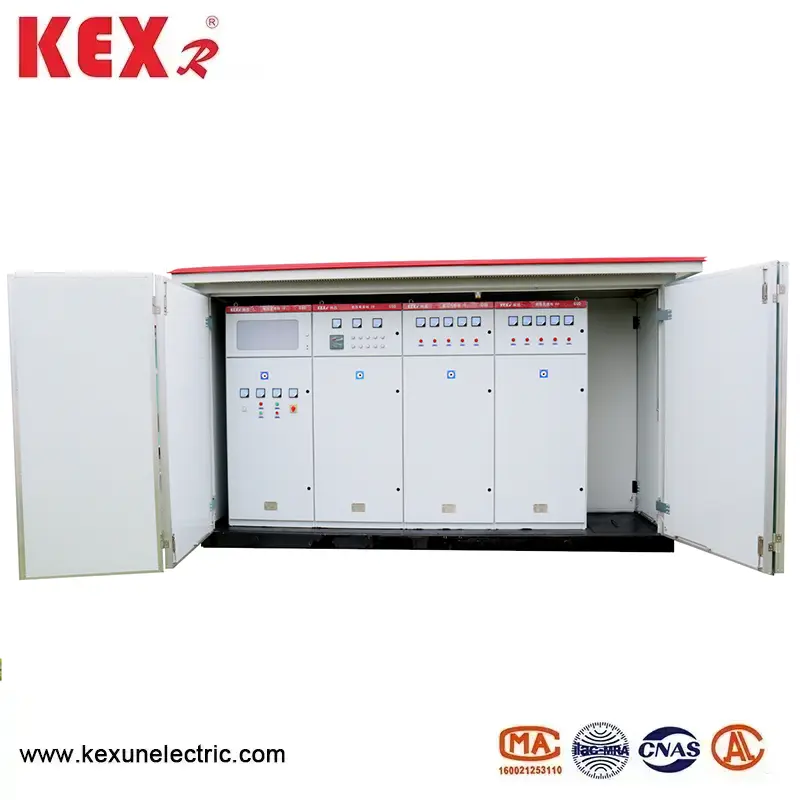

◆ Madalrõhukamber Madalapinge külje sisse- ja väljalaskeava jooned on valmistatud uutest vormitud korpuse kaitselülititest, mis on väikesed, ilma kaarevaba ja hõlpsasti asendatavatest. Multifunktsionaalne intelligentne terviklik kaitsekontroller ja uus integreeritud reaktiivne võimsuse kompensatsiooni seade.

◆ Transformer Room Trafo on täielikult isoleeritud epoksüvaiguga ning isolatsiooni ja soojustakistuse tase on F ning trafo ei ole põlemist toetavaid materjale ega tooda mingeid gaasi ega muid vahetooteid, mis ei ole töö ajal keskkonnale soodustatavad, seega on see hea leegiainese kaitse, keskkonnakaitse ja energia säästmise iseloomustus.

◆ Sisemine ühendus Pingetrafo ja Hiina tahke lüliti on ühendatud ettevõtte tahkete isoleeritud kaabli tarvikutega, mis on ohutu, usaldusväärsed ja täielikult isoleeritud.

● Kõrgsurve pool

Intelligentse integreeritud alajaama kõrgepinget kaitseb tavaliselt koormuslülitiga seotud kombinatsioon elektriseadmega. Pärast kaitsme puhumist ühes faasis reisid kolmefaasilised ühendusreisid. Koormuslüliti saab valida suruõhu, vaakumi, väävli heksafluoriidi jms hulgast ning töömehhanismi saab jaotada automaatse uuendamise realiseerimiseks. Kaitsme on kõrgepinge voolu piirav kaitsja ründajaga, millel on usaldusväärne toime ja suur purunemisvõime. Peamiste tehniliste parameetrite leiate allolevast tabelist. Üle 800KVA trafode puhul saab kaitseks valida vaakumkaitselülitite nagu Zn12, Zn28 ja VS1.

● Madalrõhu pool

Peamine lüliti madalpinge poolel võtab selektiivseks kaitseks kasutusele universaalse või intelligentse kaitselüliti; Väljalaskeava lüliti võtab kasutusele uut tüüpi plastkestalüliti, millel on väike helitugevus ja lühike kaare, kuni 30 vooluringi; Intelligentsel automaatsel jälgimisel Reaktiivse võimsuse kompensatsiooniseadmel on kasutajate jaoks kontaktori ja kontaktivabade lülitusrežiimid.

● Linnajaotuse alajaama trafo

Arukas integreeritud alajaam võtab kasutusele madala kaduga, õliga, täielikult suletud S9, S10 ja S11 seeria trafod ning saab valida ka vaigu-ekspektselt-smalli või Nomexi paberist isoleeritud keskkonnasõbralikud kuiva tüüpi trafod. Põhi on varustatud käruga ja trafod saavad hõlpsalt siseneda ja väljuda.

◆ Laadilüliti tehnilised parameetrid

◆ Kõrgpinge kaitsme tehnilised parameetrid

◆ Madalapinge kaitselüliti tehnilised parameetrid

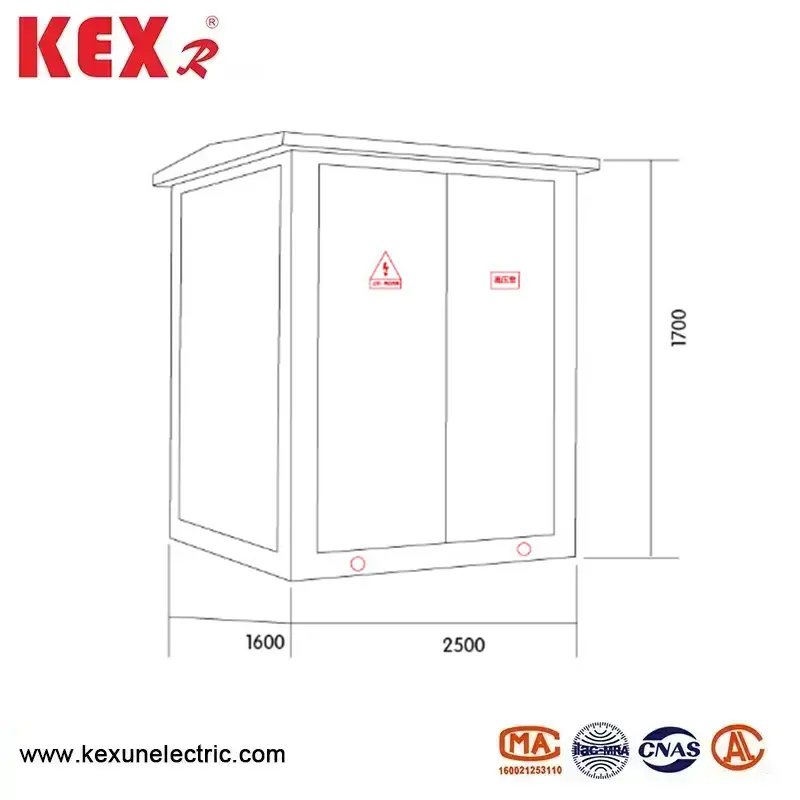

● Paigutuse mõõtme skeem
