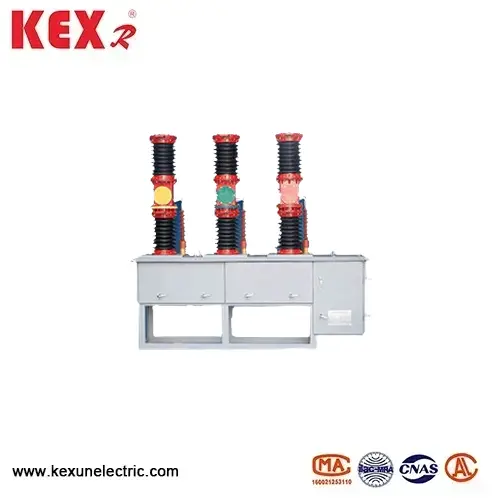

ZW7A välistingimustes kõrgepinge vahelduvvaakum katkestaja

Hiina tootja KEXR-i toodetud ZW7A välistingimustes kõrgepinge AC-vaakum katkestaja on välistingimustes kõrgepinge katkeja, mis sobib 40,5kV pingeklassi jaoks, mida kasutatakse peamiselt alajaamade väljamineva joone jaoks, tööstuslike ja kaevandustegevuseettevõtete energiajaotus ja uute energiavõimsuse süsteemide jaoks ja mis on sobivad HAR-i hooldamiseks, ja see on sobivad.
Mudel: ZW7A-40.5
Bränd ： kexr

Saada päring

Tootekirjeldus

● ZW7A välistingimustes kõrgepinge AC AC TOCUUM katkestaja tooted

◆ Kõrgepinge klassi disain

ZW7A välistingimustes kõrgepinge vahelise vaakumi katkestaja nimpinge on 40,5kV, mis sobib 35kV toitesüsteemi jaoks (näiteks tuuleenergia ja fotogalvaanilise korduva jaamade jaoks). Vaakumkaare kustutamise tehnoloogia, õli puudumine, SF, keskkonnakaitse ja hooldusvaba.

◆ Õues täielikult suletud konstruktsioon

ZW7A välistingimustes kõrgepinge AC-tolmuimeja võtab kasutusele silikoonist kummist varruka, UV-vastupidavad, resistentsed, kaitsevastased, kaitseastme IP67 (tolmukindel ja veekindel). Tahke tihenduspoolus (valikuline): isolatsiooni jõudluse suurendamiseks valatakse epoksüvaik, mis sobib kõrge õhuniiskuse ja soola udu piirkondade jaoks.

◆ Intelligentne kontroll (valikuline)

Mikroarvutipõhine kaitseseade: see toetab ülevoolu, kiiret purunemis- ja nulljärjestuse kaitset. Automaatne laadimine (reguleeritav 1 ~ 3 korda), et parandada toiteallika usaldusväärsust. Suhtlusliides: ZW7A välistingimustes kõrgepinge AC VACUUM katkestaja tugi 4G/GPRS ja RS485 ning ühendage SCADA süsteemiga.

◆ Kõrge usaldusväärsusega töömehhanism

Kevadine energia salvestusmehhanism (elektriline+käsitsi töö):

Elektrienergia ladustamine: DC220V/AC220V valikuline. Piduri käsitsi vabastamine: hädaolukorras mehaaniline komistamine. Mehaaniline elu: ≥10 000 korda, elektriline elu ≥5 000 korda (nimivool)

● Tüüpilised rakenduse stsenaariumid ZW7A välistingimustes kasutatavate kõrgepinge vahelduvvaakumkattega

◆ 35KV alajaam: ZW7A välistingimustes kõrgepinge vahelduvvaakum katkestaja sobib lahkuva kaitselüliti ja sektsiooni kaitseks.

◆ Uus energia energiatootmine: tuuleenergia ja fotogalvaaniliste rektorijaamade võrguühendusega lülitid.

◆ Tööstus- ja kaevandamise ettevõtted: suurte kõrgepingemootorite ja trafode kaitse.

◆ Raudtee veojõu toiteallikas: elektrifitseeritud raudtee 35kV jaotussüsteem.

● ZW7A välistingimustes kasutatavate kõrgepinge vahelise vaakumi katkestaja tehnilised parameetrid

Arv	Ese		Ühik	Andmed
1	Hinnatud pinge		Kv	40.5
2	Hinnatud sagedus		Hz	1250 ilus1600,2000
3	Hinnatud vool		A	20hka 25,31,5
4	Nimetatud lühise purunemisvool		Selle	50,63,80
5	Hinnatud vool (tipp)			20hka 25,31,5
6	Hinnatud lühiajalisele kestatusele			31.5
7	Hinnatud lühise sulgemisvool			80
8	Hinnatud tööjärjestus			O-0.3S-CO-180S-CO
9	Mehaaniline elu		Aeg	10000
10	Ninde lühise purunemise vooluajad		Aeg	20
11	1min töösagedus talub pinget	(märg) faas faasini/maapinnale	Kv	80
11	1min töösagedus talub pinget	(kuiv) faas faasini/maapinnale	Kv	95
12	Valgustuse impulss talub pingefaasi faasi/maapinnale		Kv	180
13	Dünaamiliste ja staatiliste kontaktide lubatud kulumispaksus		mm	3
14	Puhaskaal		kg	Umbes 600
15	Kontaktkaugus		mm	22 ± 2
16	Kontakti kontakti löök		mm	4 ± 1
17	Keskmine avamiskiirus		m/s	1,3 ~ 1,8
18	Keskmine sulgemiskiirus		m/s	1,0 ~ 1,7
19	Võtke ühendust põrkeaega		MS	≤3
20	Kolmefaasilise ava ja sulgemise sünkroonimine		MS	≤3
21	Peavooluahela takistus		beebi	≤100
22	Sulgemisaeg		MS	≤150
23	Avaaeg		MS	≤60

Kuumad sildid: ZW7A välistingimustes kõrgepinge vahelduvvaakum katkestaja
