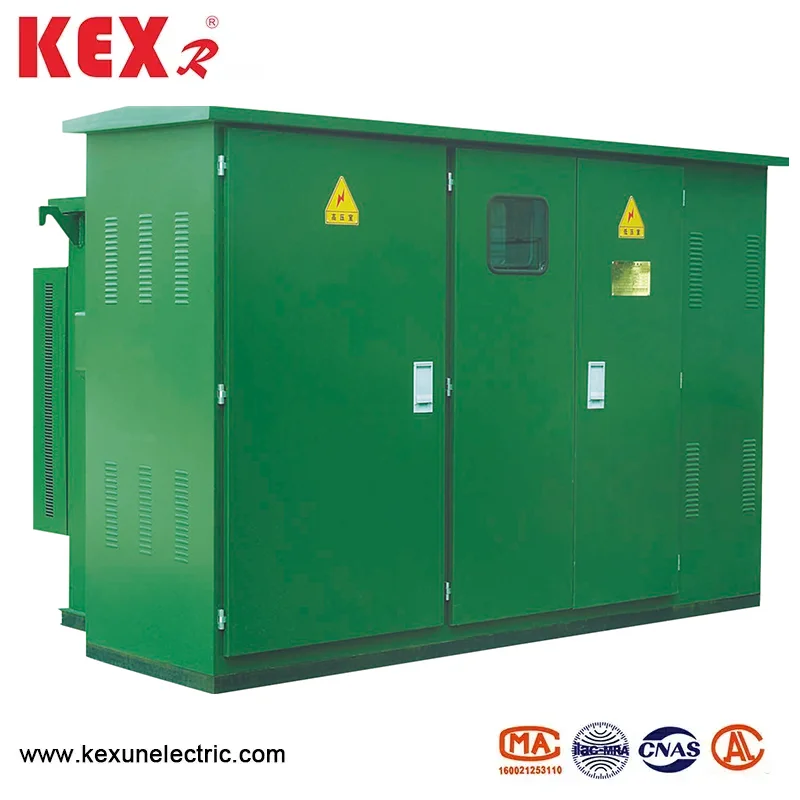

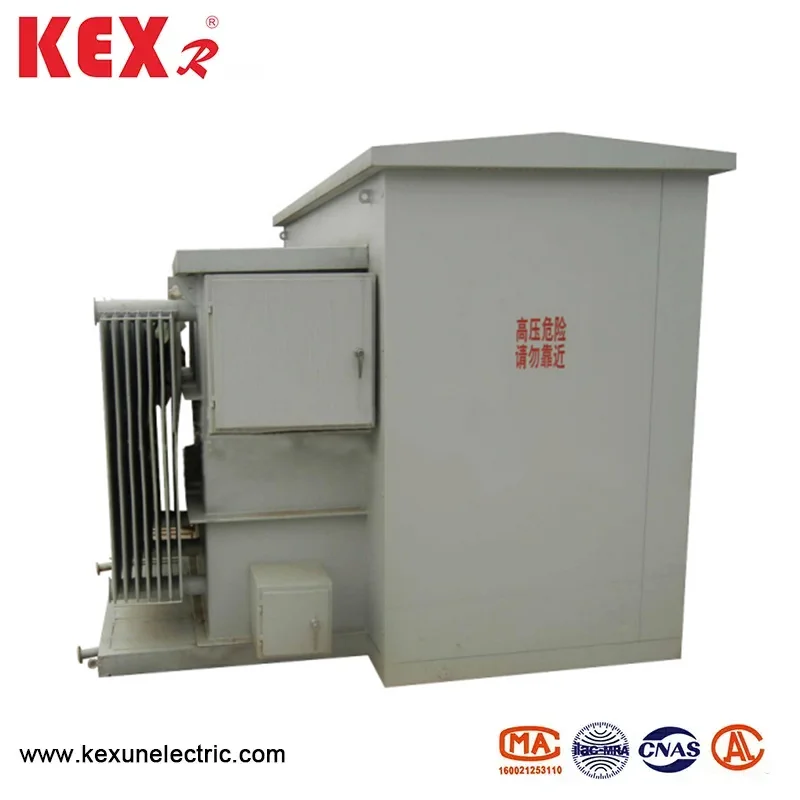

Ameerika tüüpi padi kinnitatud trafo

Hiina Manufacture Kexuni toodetud Ameerika tüübiga paigaldatud trafo on integreeritud ja modulaarne väikese jaotuse trafo, millel on kompaktstruktuuri, mugava paigaldamise ja hea kaitse omadused ning mida kasutatakse laialdaselt linnajaotusvõrkudes, elamukvartalites, äripiirkondades ja tööstuslikes energiatarbimises.
Mudel: ZBW-12
Bränd ： kexr

Saada päring

Tootekirjeldus

American Typepad-i kinnitatud trafo on järgmised peamised omadused.

◆ Kompaktne disain

Väikesuurus, vähem põrandapinda, mis sobib piiratud ruumiga kohtadele.

Vastu võetakse Ameerika kasti tüüpi trafo struktuur, mis on tavaliselt paigaldatud betoonist paigaldatud padjalisse.

◆ Eelne kokkupandud struktuur

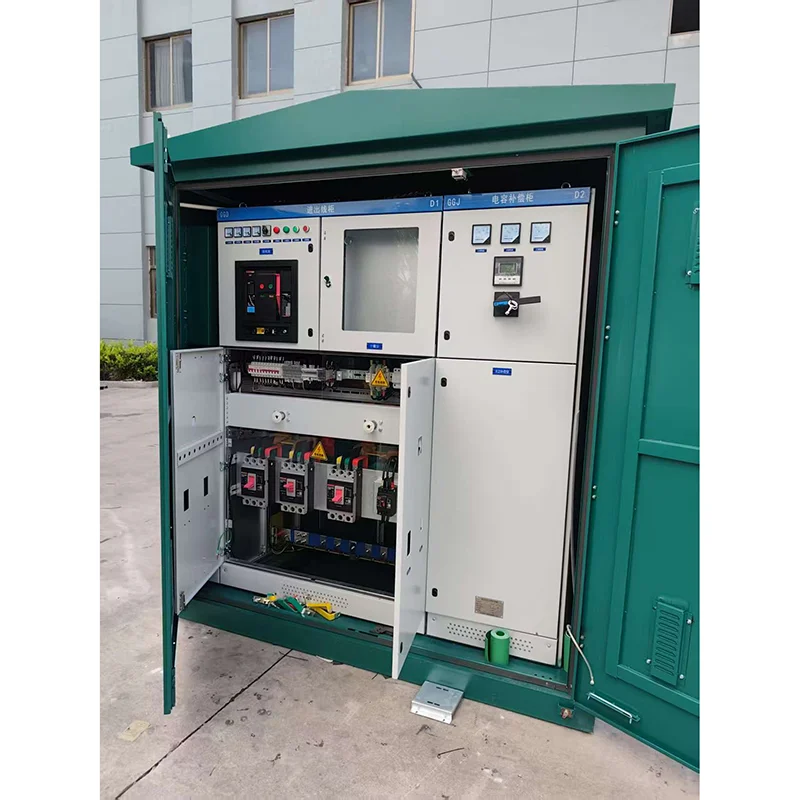

Enne tehasest lahkumist viige läbi kõrge ja madala pingelülitite, trafode ja kaitseseadmete integreerimine, et vähendada kohapealse paigaldamise töökoormust.

Võtke kasutusele täielikult suletud struktuur, niiskuskindel, tolmukindel ja korrosioonikindel.

◆ Ohutu ja usaldusväärne

Elektrišoki riski vähendamiseks võtke kasutusele täielik isolatsiooni kujundamine.

Sellel on ülekoormuse, lühise ja temperatuuri kaitse funktsioonid ning see töötab stabiilselt.

◆ Lihtne hooldus

Vastuvõetud on Ameerika pistikkaablipea (küünarnuki kaablipea), mis on mugav kiireks paigaldamiseks ja asendamiseks. Juurdepääsuukse kujundus on mõistlik ja mugav tööks ja hoolduseks.

◆ Tugev kohanemisvõime

Ameerika tüüpi padjaga paigaldatud trafo sobib väliskeskkonda, kaitsetase jõuab tavaliselt IP67-ni.

Kohandatav disain võib vastata erinevatele pingetasemetele (näiteks 10kV/0,4 kV) ja mahutavuse nõuded (näiteks 50kVa ~ 1600KVA). ◆ ◆

● American Type Pad-kinnitatud trafo ühised rakendusstsenaariumid

✅bani jaotusvõrk: see sobib tänavate ja kogukondade energiajaotuse muundamiseks ning vähendab hõivatud ala.

✅ Residentiaalse ala: vaikne disain, mis sobib toiteallikaks elamurajoonides.

✅Kommerdaalne keskus: ilus ja kompaktne, mõjutamata linna välimust.

✅ Industrial Park: kohandatud kõrge usaldusväärsusega karmile keskkonnale.

✅Temporaalne energiatarve: näiteks ehitusplatsid, näitused jne, mis on mugav kiireks kasutuselevõtuks.

● Transformeri tehnilised parameetrid, mida kasutab American Type Pad-paigaldatud trafo

Seerianumber	Ese	Ühik	Tehnilised parameetrid
1	Hinnatud pinge	kv	10/0,4
2	Maksimaalne tööpinge	kv	12
3	Hinnatud sagedus	Hz	50
4	Nimivõimsus	kva	150-1600
5	1min võimsuse sagedus talub pinget	kv	35
6	Välk -impulsipinge	kv	75
7	Jahutusmeetod		Onan
8	Kõrgepinge varukaitsme voolu purustamine	selle	50
9	Pistiku kaitsekaitsmise voolu murdmine	selle	2.5
10	Keskkonnatemperatuur	℃	-35 ~ 40
11	Lubatud mähise temperatuur tõuseb	℃	65
12	Laadimata pinge reguleerimine		± 5% või ± 2*2,5%
13	Müratase	db	50
14	IP -kraad		Ip43

◆ Erinevat tüüpi trafode kaotuse võrdlus

Maht (KVA)	Pinge9 (KV)		Ühendusrühm	Ei laadi koormavoolu%			Koormuse kaotust ei ole %			Takistuspinge%	Koormuskao (W)
Maht (KVA)	Hv	Lv	Ühendusrühm	S9	S10	S1	S9	S10	S1	Takistuspinge%	Koormuskao (W)
160	10 ± 5 OR2*± 2,5	0.4	Dyn11 Yyn0	1.4	1.4	0.2	400	320	255	4.0	2200
200				1.3	1.3	0.2	480	380	305		2600
250				1.2	1.2	0.2	560	450	360		3050
315				1.1	1.1	0.2	670	530	425		3650
400				1.0	1.0	0.15	800	650	505		4300
500				1.0	1.0	0.15	960	750	605		5100
630				0.9	0.9	0.15	1200	910	755		6200
800				0.8	0.8	0.15	1400	1080	980	4.5	7500
1000				0.7	0.7	—	1700	1260	—		10300
1250				0.6	0.6	—	1950	—	—		12000

◆ Vastuvõetud koormuslüliti tehniliste parameetrite tabel

Ese	Nimetus	Ühik	315A	630a
Hinnatud pinge		Kv	12	12
Maksimaalne vool		A	315	630
Hinnatud sagedus		Hz	50	50
Ninde lühise sulgemisvool		Selle	31.5	50
Hinnatud lühiajalisele kestatusele		Selle	12.5	50
Hinnati lühiajalist aega		S	2	2
Mehaaniline elu		Aeg	2000	2000
Välk -impulss test	Faas maapinnale	Kv	75	75
Välk -impulss test	Eraldamise luumurd		85	85
1min töö sagedus peab pinget	Faas maapinnale		42	42
1min töö sagedus peab pinget	Eraldamise luumurd		48	48
Hindatud tipptasemel voolu		Selle	31.5	50

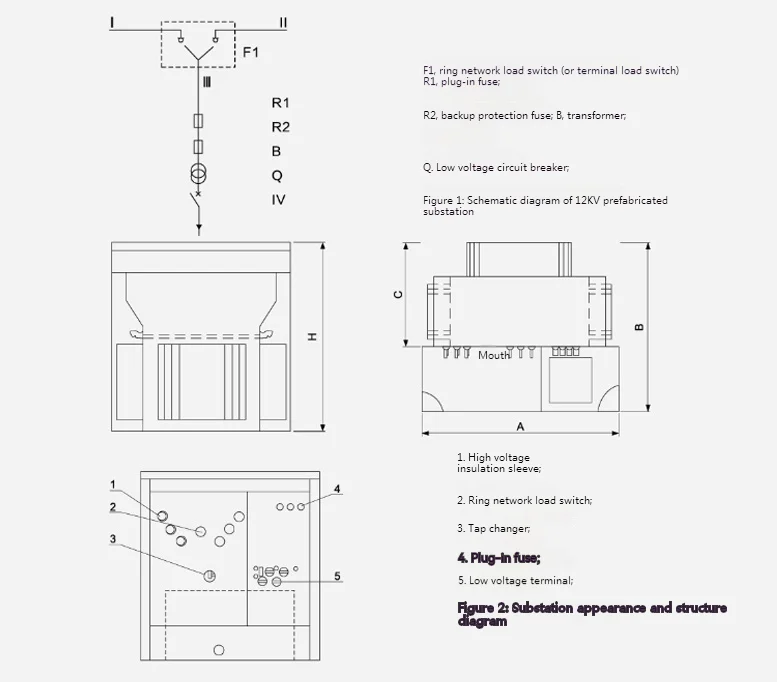

◆ Ameerika tüübiga kinnitatud trafo mõõtmed

American Type Pad Mounted Transformer

ZBW-12 eelinstalleeritud Ameerika kasti tüüpi alajaamade standardi mõõtmed
Maht (KVA)	A	B	C	D	E	F	H
100 ~ 250	1900	1650	1250	650/800	600	1410/1560	1450
315	1900	1650	1350	650/800	650	1460/1610	1450
400 ~ 500	1900	1750	1450	650/800	650	1490/1640	1550
630	1900	1750	1550	650/800	700	1580/1730	1550
800	1900	1850	1550	650/800	700	1640/1790	1650
1000	1900	1850	1650	650/800	700	1640/1790	1650
