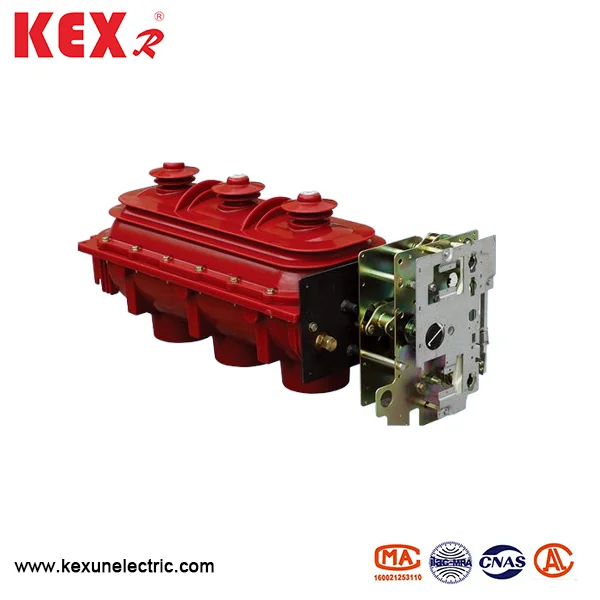

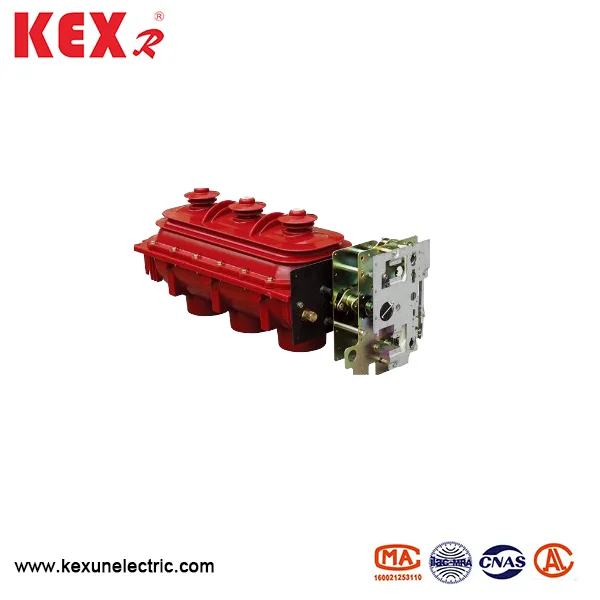

FLRN36-12D tüüp SF6 koormuslüliti
FLRN36-12D tüüpi SF6 koormuslüliti, mille Hiina tehases on spetsiaalselt toodetud Kexun, kasutab SF6-gaasi kaare kustutamise ja isoleeriva keskkonnana ning nimivüll on 12kV. Lülitis on kolm jaama: sulgemine, avamine ja maandamine. Sellel on väikeste mahu, mugava paigaldamise ja kasutamise ning tugeva keskkonna kohanemisvõime omadused.
Mudel: N36-12D
Bränd ： kexr
Mudel: N36-12D
Bränd ： kexr
● Rakendusala

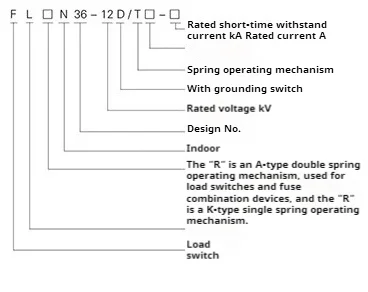

See koormuslülitite seeria jaguneb FLRN36-12D (K-Type ühe vedru töömehhanism) ja FLRN36-12D/A (tüüpi topeltvedru töömehhanism). FLRN36-12D saab kombineerida koormuslüliti+kaitsme kombineeritud elektriseadmeks koos juhtimis- ja kaitsefunktsioonidega, mida saab kasutada elektriseadmetena ja alajaama kui elektriseadmete kaitseks ja juhtimiseks, mis sobib eriti rõngavõrgukappide, kaabli jaotuskarpide ja jaotuslülitusjaamade jaoks.
◆ Tutvuge standardiga
IEC60265 、 IEC62271 、 GB3804 、 GB16926 jne.
● FLRN36-12D tüüpi SF6 koormuslüliti struktuurilised eelised
▶ isoleeriv kest: FLRN36-12D tüüpi SF6 koormuslüliti põhiahel ja maandusahel
pitseeritakse APGI protsessi abil epoksüvaigust valmistatud isoleerivasse koorega, millel on hea isolatsiooni jõudluse ja sallimisvastase keskkonna eelised.
▶ isolatsiooni kesta struktuur: isolatsiooni kest koosneb ülemisest ja alumisest isolatsioonikaantest.
▶ Sisemine gaas: SF6 gaas, mille suhteline rõhk on 0,4bar, on sees, et tagada, et ülerõhk SF6 gaas pihustatakse õnnetuse korral otse kapi tagakanalile ja tagamiseks isikliku turvalisuse tagamiseks.
▶ Kaitsemeetmed: madalamal isoleerkattel on ohutuse tagamiseks plahvatuskindlad meetmed.
● tingimuste kasutamine
◆ Ümbritsev temperatuur: temperatuur FLRN36-12D tüüpi SF6 koormuslüliti ümber
Peaks olema -40 ~ 40 ℃
◆ Õhuniiskus: maksimaalne keskmine suhteline õhuniiskus on ≤ 95% päevas ja ≤ 100% kuus.
◆ Kõrgus: FLRN36-12D tüüpi SF6 koormuslüliti tuleb paigaldada allpool asuvale kõrgusele
2000m.
◆ Seismiline võime: ≤8
◆ Ümbritsev õhk peaks olema vaba ilmsest reostusest, näiteks söövitav, põletav gaas ja veeaur, ning vägivaldset vibratsiooni ei tohiks olla.
Kte
|
Ese |
Ühik |
FLRN36-12D/T630-20 tüüp |
FLRN36-12D/100-50 tüüp |
|
Hinnatud pinge |
Kv |
12 |
12 |
|
Hinnatud sagedus |
Hz |
50 |
50 |
|
Hinnatud vool |
A |
630 |
100 |
|
1min võimsuse sagedus talub pingevahelise faasi/luumurdu |
Kv |
42/48 |
42/48 |
|
Välk impulss talub pingevahelist faasi/luumurdu |
Kv |
75/85 |
75/85 |
|
5 minutit 0Gauge Nimite võimsuse sagedus talub pinget |
Kv |
24 |
24 |
|
Hindatud termilise stabiilsuse vool 3 sekundit /2 sekundit |
Selle |
20/20 |
20/20 |
|
Hindatud dünaamiline stabiilne vool （Peak） |
Selle |
50/50 |
50/50 |
|
Ninde lühise sulgemisvool |
Selle |
50/50 |
125/50 |
|
Nimetatud suletud ahela katkestav vool |
A |
630 |
|
|
Hinnatud aktiivne koormus katkestav vool |
A |
630 |
|
|
Niitkaabli laadimisvool |
A |
10 |
10 |
|
Ninde lühise purunemisvool |
Selle |
|
50 |
|
Hinnatud ülekandevool |
A |
|
1700 |
|
Kaitsme tüüp |
|
|
XRNT-12KV/100A |
|
Kaitsme löök viskab energiat |
J |
|
1 ± 0,5 |
|
Mehaaniline elu |
Aeg |
5000/2000 |
3000/2000 |
|
Laetud kehade ja suhtelise õhu isolatsiooni vaheline kaugus |
mm |
≥125 |
≥125 |
|
SF6 gaasirõhk |
baar |
0.4 |
0.4 |
|
Avamise ja sulgemise sünkroonimine |
MS |
≤2 |
≤2 |
|
Peavooluahela takistus |
beebi |
≤65 |
≤65 |
Kuumad sildid: FLRN36-12D tüüp SF6 koormuslüliti
