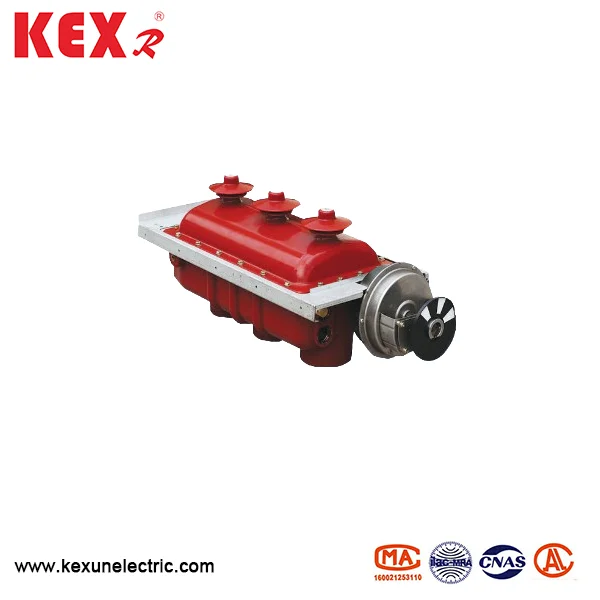

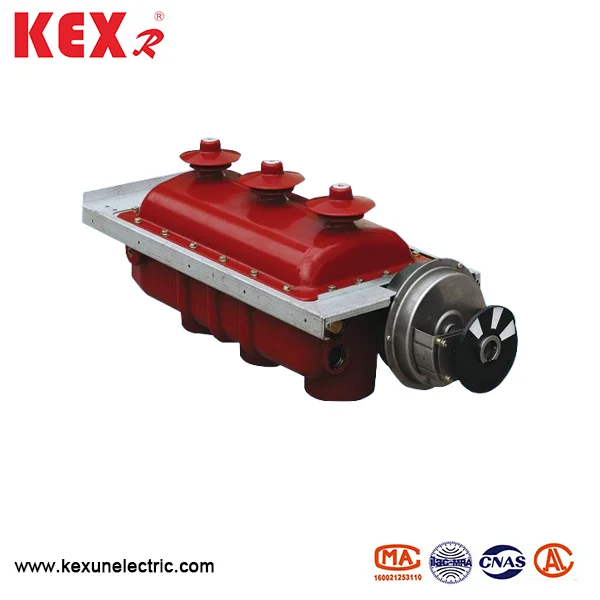

FLRN48-12D tüüp SF6 koormuslüliti
FLRN48-12D Type SF6 koormuslüliti on koormuslüliti toode, mille Kexun on iseseisvalt välja töötanud Hiina tehases 2008. aastal, mida rakendatakse XGN15-12SF6 rõngas. Sellel on kõrge majandus, ohutus ja töökindlus, lihtne struktuur, paindlik töö, usaldusväärne omavahel seotud ja mugav paigaldus.
Mudel: FLRN48-12D
Bränd ： kexr
Mudel: FLRN48-12D
Bränd ： kexr

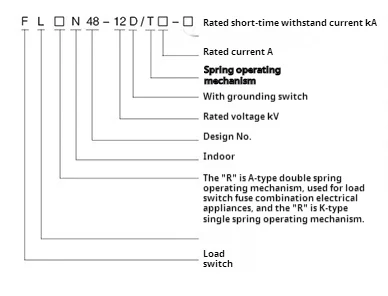

● Mudeli tähendus

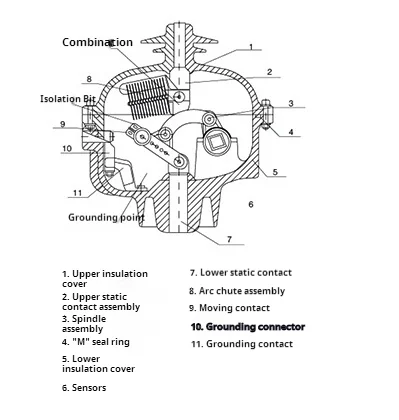

● Struktuur ja põhimõte
FLRN48-12D tüüpi SF6 koormuslüliti peamine vooluring ja maandusahel on APGI protsessi abil epoksüvaigust valmistatud isoleeritud koorega, millel on hea isolatsiooni jõudluse ja sallimisvastase keskkonna eelised. Isoleeriv kest koosneb ülemisest isoleerkattest ja alumisest isoleerkattest, mis on täidetud SF6 gaasiga suhtelise rõhuga 0,4bar. Alumine isoleeriv kate võtab kasutusele kohalikud õhukese seinaga ja paksu plahvatuskindlad membraanmeetmed, et tagada õnnetuse korral pärast ohutusfilmi läbimist ülerõhu surve SF6 gaasi ja gaasi pihustatakse kapi tagaküljele otse isikliku ohutuse tagamiseks.
◆ Tutvuge standardiga
IEC60265 、 IEC62271 、 GB3804 、 GB16926 jne.
● tingimuste kasutamine
◆ Ümbritsev temperatuur: temperatuur FLRN48-12D tüüpi SF6 koormuslüliti ümber
Peaks olema -40 ~ 40 ℃
◆ Õhuniiskus: maksimaalne keskmine suhteline õhuniiskus on ≤ 95% päevas ja ≤ 100% kuus.
◆ Kõrgus: FLRN48-12D tüüp SF6 koormuslüliti tuleb paigaldada allpool asuvale kõrgusele
2000m.
◆ Seismiline võime: ≤8
◆ Ümbritsev õhk peaks olema vaba ilmsest reostusest, näiteks söövitav, põletav gaas ja veeaur, ning vägivaldset vibratsiooni ei tohiks olla.
Kte
|
Ese |
Ühik |
FLRN36-12D/T630-20 tüüp |
FLRN36-12D/100-50 tüüp |
|
Hinnatud pinge |
Kv |
12 |
12 |
|
Hinnatud sagedus |
Hz |
50 |
50 |
|
Hinnatud vool |
A |
630 |
100 |
|
1min võimsuse sagedus talub pingevahelise faasi/luumurdu |
Kv |
42/48 |
42/48 |
|
Välk impulss talub pingevahelist faasi/luumurdu |
Kv |
75/85 |
75/85 |
|
5 minutit 0Gauge Nimite võimsuse sagedus talub pinget |
Kv |
24 |
24 |
|
Hindatud termilise stabiilsuse vool 3 sekundit /2 sekundit |
Selle |
20/20 |
20/20 |
|
Hindatud dünaamiline stabiilne vool （Peak） |
Selle |
50/50 |
50/50 |
|
Ninde lühise sulgemisvool |
Selle |
50/50 |
125/50 |
|
Nimetatud suletud ahela katkestav vool |
A |
630 |
|
|
Hinnatud aktiivne koormus katkestav vool |
A |
630 |
|
|
Niitkaabli laadimisvool |
A |
10 |
10 |
|
Ninde lühise purunemisvool |
Selle |
|
50 |
|
Hinnatud ülekandevool |
A |
|
1700 |
|
Kaitsme tüüp |
|
|
XRNT-12KV/100A |
|
Kaitsme löök viskab energiat |
J |
|
1 ± 0,5 |
|
Mehaaniline elu |
Aeg |
5000/2000 |
3000/2000 |
|
Laetud kehade ja suhtelise õhu isolatsiooni vaheline kaugus |
mm |
≥125 |
≥125 |
|
SF6 gaasirõhk |
baar |
0.4 |
0.4 |
|
Avamise ja sulgemise sünkroonimine |
MS |
≤2 |
≤2 |
|
Peavooluahela takistus |
beebi |
≤65 |
≤65 |
