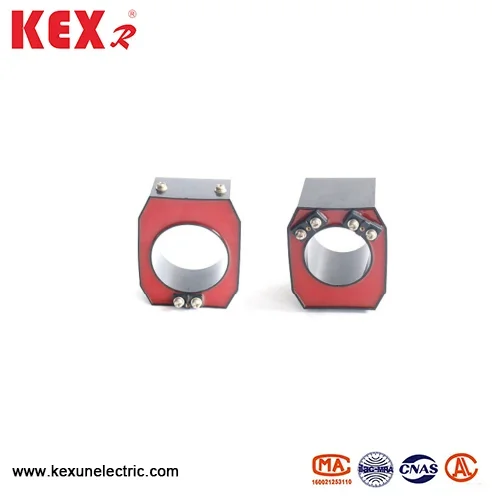

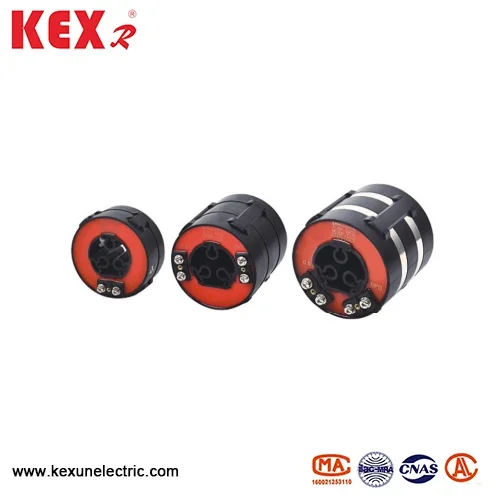

Gaasiga täidetud kapiinstrumentide trafo
LMZT-10 gaasiga täidetud kapiinstrumentide trafo on tavaline 10kV bussi tüüpi voolutrafo, mille on toodetud Kexun Hiina tehases. Tegelike parameetrite suhtes kehtivad tootja tehnilised andmed. Erilist tähelepanu tuleks pöörata tüübi valimisel täpse klassi ja nimikoormuse sobitamisele.
Mudel: LMZT-10
Bränd ： kexr
Mudel: LMZT-10
Bränd ： kexr
● Gaasiga täidetud kapiinstrumentide trafo mudeli tähendus
L －Current Trafo
M －
Z
T － suletud tüüp
10 －pinge klass （KV）
● LMZT-10 tüüpi gaasiga täidetud kapiinstrumentide trafo kujundusfunktsioon
◆ Isolatsiooni tüüp: epoksüvaigu valamine ja täiesti suletud struktuur
◆ Paigaldamismeetod: signaar läbi tüübi ja fikseeritud paigaldamise
◆ Möödakonfiguratsioon: kahekordne mähise disain ja toroidaalne südamik
● LMZT-10 tüüpilised rakendusstsenaariumid tüüpi gaasiga täidetud kapiinstrumentide trafo
A
▶ Kompaktne alajaam
▶ Tööstusliku energia jaotus
● LMZT-10 gaasiga täidetud kapiinstrumendid Trafo tehnilise parameetri tabel
Järgmises tabelis on näidatud nimivoolu suhe, täpsuse tase ja gaasiga täidetud kapi instrumentide trafo. Nimetatud sekundaarne vool on 5A või 1A.
|
Eesmärk |
CT mõõtmine |
Kaitse CT |
Topeltmähise CT |
|||||||
|
Ninde primaarvool |
Täpsuse hinnatud koormus (VA) |
Täpsuse hinnatud koormus (VA) |
Komposiitäpsuse nimikoormus (VA) |
|||||||
|
0,2S |
0.2 |
0.5 |
10p15 |
10p10 |
10p5 |
0,2S |
0.5 |
10p10 |
10p5 |
|
|
75 |
|
|
1 |
|
1 |
1 |
|
1 |
1 |
1 |
|
100 |
|
|
1 |
|
1 |
1 |
|
1 |
1 |
1 |
|
150 |
|
|
1 |
|
1 |
1 |
|
2.5 |
1 |
1 |
|
200 |
|
1 |
2.5 |
|
2.5 |
3.75 |
|
2.5 |
1 |
1 |
|
300 |
1 |
2.5 |
3.75 |
1 |
3.75 |
5 |
1 |
3.75 |
2.5 |
3.75 |
|
400 |
2.5 |
3.75 |
5 |
1.5 |
5 |
7.5 |
1.5 |
3.75 |
5 |
7.5 |
|
500 |
3.75 |
3.75 |
5 |
2.5 |
5 |
7.5 |
2.5 |
3.75 |
5 |
7.5 |
|
600 |
5 |
5 |
7.5 |
3.75 |
7.5 |
10 |
3.75 |
7.5 |
7.5 |
10 |

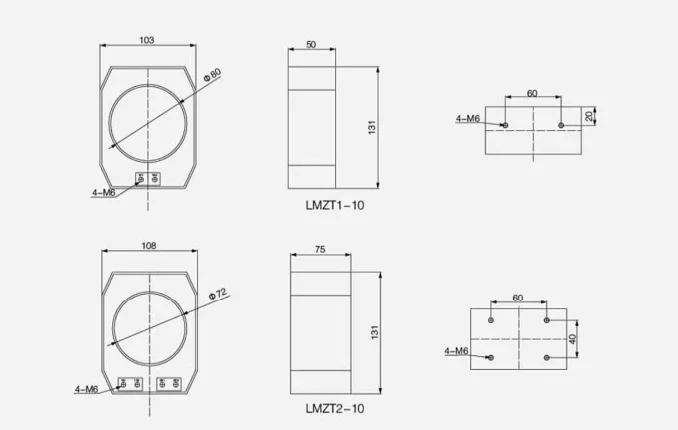

● LMZT-10 gaasiga täidetud kapiinstrumentide trafo mõõtmed
Kuumad sildid: Gaasiga täidetud kapiinstrumentide trafo
