Fotogalvaaniline ristmik
Kexuni toodetud fotogalvaaniline ristmike kast sobib fotogalvaanilise tandem -elektritootmise süsteemi jaoks, mis võtab vastu tandeminverteri ja elektrivõrgu süsteemi olulise energiakaitse osa. See võtab kasutusele sekundaarse välgukaitse ja kaitsetase on IP65, mida kasutatakse välistingimustes paigaldamiseks veekindla, tolmukindla, ultraviolettkiirguse kaitse ja soolapihustuse korrosiooni nõuete täitmiseks.
Mudel: KXHLX
Bränd: kexr
Mudel: KXHLX
Bränd: kexr
● KXHLX tüüpi fotogalvaaniliste ristmike kasti funktsioonid
Fotogalvaanilise ristmike kasti sisemine struktuur on lihtne ja selge ning juhtmestik on puhas ja mõistlik. Kõrge usaldusväärsus ja lihtne hooldus. Välistingimustes paigaldatud paigaldus võib kohaneda mitmesuguste karmide keskkondadega. Lisaks standardmaterjalidele ja suurustele saab seda kohandada vastavalt kasutaja nõuetele.
● KXHLX tüüpi fotogalvaanilise ristmike kasti tehnilised parameetrid

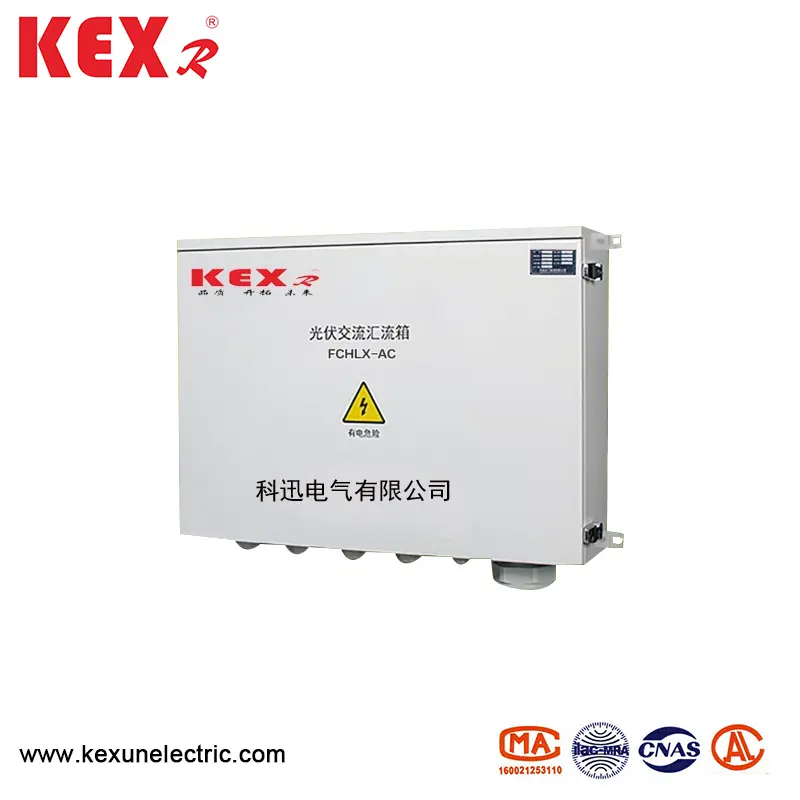

◆ AC tüüpi fotogalvaaniline ristmik kast
|
Ese |
Kxhlx-ac4 |
Kxhlx-ac4 |
Kxhlx-ac8 |
|
Sisendliinid |
1 ~ 4 |
5 ~ 6 |
7 ~ 8 |
|
Maksimaalne sisendpinge |
690 V |
||
|
Ridade sisendvool |
0 ~ 100a |
||
|
Maksimaalne väljundvool |
250A |
400A |
630a |
|
Hinnatud pinge |
480VAC |
||
|
Pinge kaitse tase |
480VAC |
||
|
Nominaalne vooluhulk (8/20 μs) |
20KA (sobitamine vastavalt kliendi nõuetele) |
||
|
Maksimaalne vooluhulk (8/20 μs) |
40KA (sobitamine vastavalt kliendi nõuetele) |
||
|
Reageerimise aeg |
＜ 25 ms |
||
|
Temperatuur ja niiskus |
Töötemperatuur ： -40 ~ 85 ℃ ， 95% ， kondenseerumist ja söövitavat gaasi |
||
|
Kõrgus |
Vähem kui 4000m |
||
|
Kapimaterjal |
Kuum distsiidiga galvaniseeritud terasplaat/roostevaba teras/külm rullitud terasplaat/inseneriplast |
||
|
Kapi IP kraad |
Ip65 |
||
|
Kaabliühenduse IP kraad |
Ip66 |
||
|
Kaabliühenduse mõõtmed: W*H*D |
800*600*200 mm |
800*800*200 mm |
800*1000*200 mm |

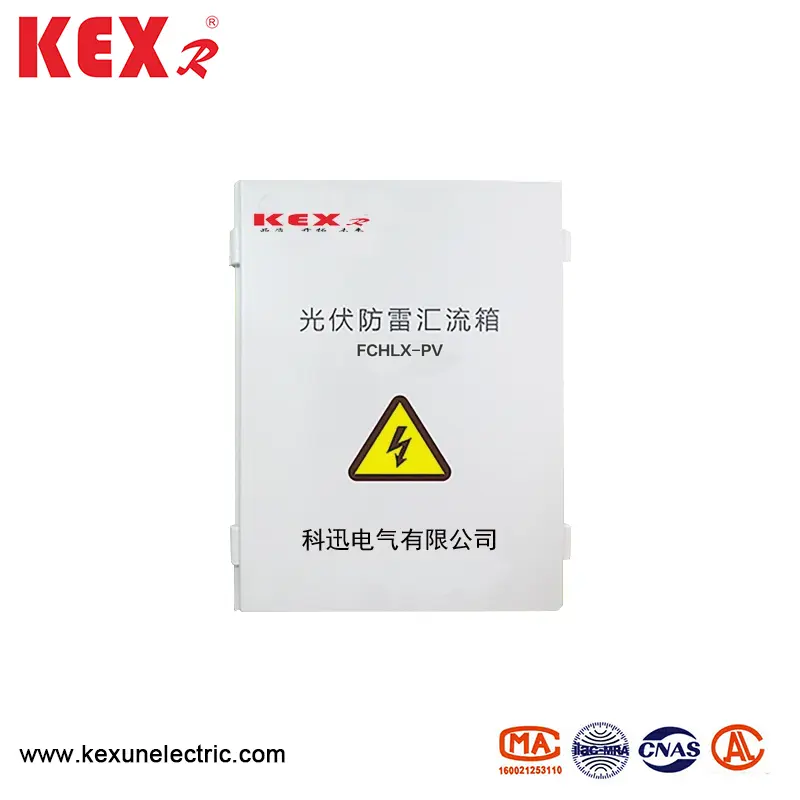

◆ DC tüüpi fotogalvaaniline ristmik kast
|
Ese |
|
Buchhlx-pv6 / 2 |
Buchhlx-pv6 / 3 |
Buchhlx-pv6 / 4 |
|
Elektriparameeter |
Max System DC pinge |
1000 |
1000 |
1000 |
|
Maksima |
20a |
20a |
20a |
|
|
Maksimaalne sisendliinid |
6 |
6 |
8 |
|
|
Max väljundlüliti vool |
32a/40a |
20a/32a |
20a/32a |
|
|
Muunduri MPPT kogus |
2 |
3 |
2 |
|
|
Väljundliinid |
2 |
3 |
2 |
|
|
Välgukaitse |
Katsetüüp |
Teisene kaitse |
Teisene kaitse |
Teisene kaitse |
|
Nominaalne tühjendusvool |
20ka |
20ka |
20ka |
|
|
Maksimaalne tühjendusvool |
40ka |
40ka |
40ka |
|
|
Pinge kaitse tase |
3,8kV |
3,8kV |
3,8kV |
|
|
Maksimaalne pidev tööpinge |
1050 V |
1050 V |
1050 V |
|
|
Postid |
3p |
3p |
3p |
|
|
Struktuurimärgid |
Pistikmoodul |
|||
|
Välkkaitseomadused |
IP -kraad |
Ip65 |
||
|
Väljundlülitus |
Alalisvoolu kaitselüliti/alalisvoolu pöördeühendus |
|||
|
SMC4 veekindel pistik |
standardkonfiguratsioon |
|||
|
PV DC kaitsme |
standardkonfiguratsioon |
|||
|
PV DC Surge kaitseseade |
standardkonfiguratsioon |
|||
|
Seiremoodul |
N |
|||
|
Antireflektsioonidiood |
N |
|||
|
Kasti materiaal |
PVC |
|||
|
Installimeetod |
Seina rippuv tüüp |
|||
|
Töötemperatuur |
-25 ~ 55 ℃ |
|||
|
Kõrgus |
2000m |
|||
|
Lubatud niiskus |
0 ~ 95 ％ ， mittekondensatsioon |
|||
|
Laius *kõrgus *sügavus (mm) |
400*300*160 |
500*400*190 |
500*400*190 |
|
Kuumad sildid: Fotogalvaaniline ristmik
