Fotogalvaaniline sammude trafo

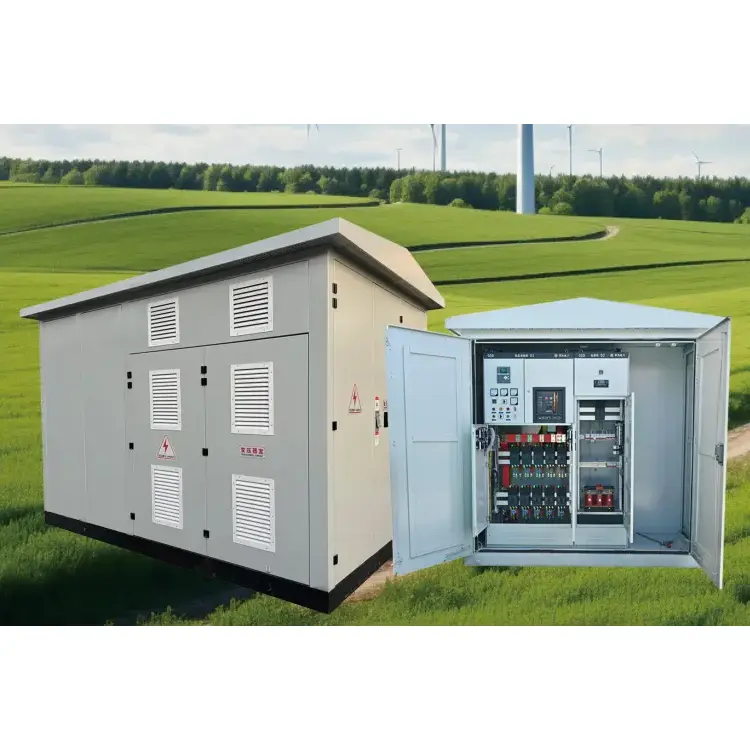

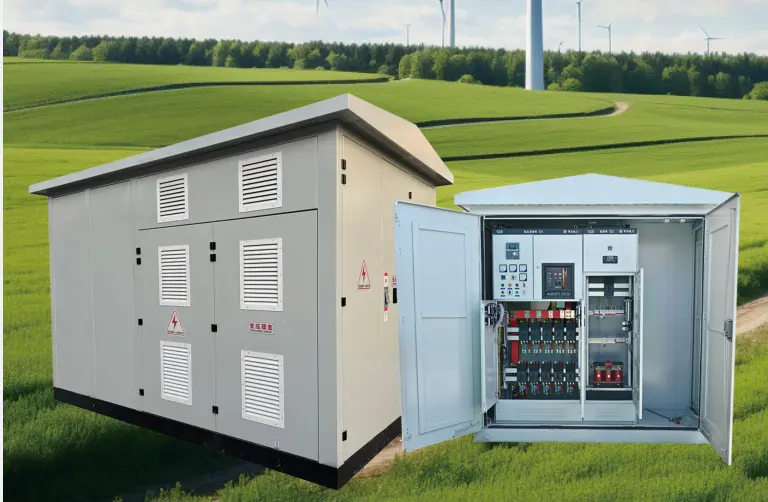

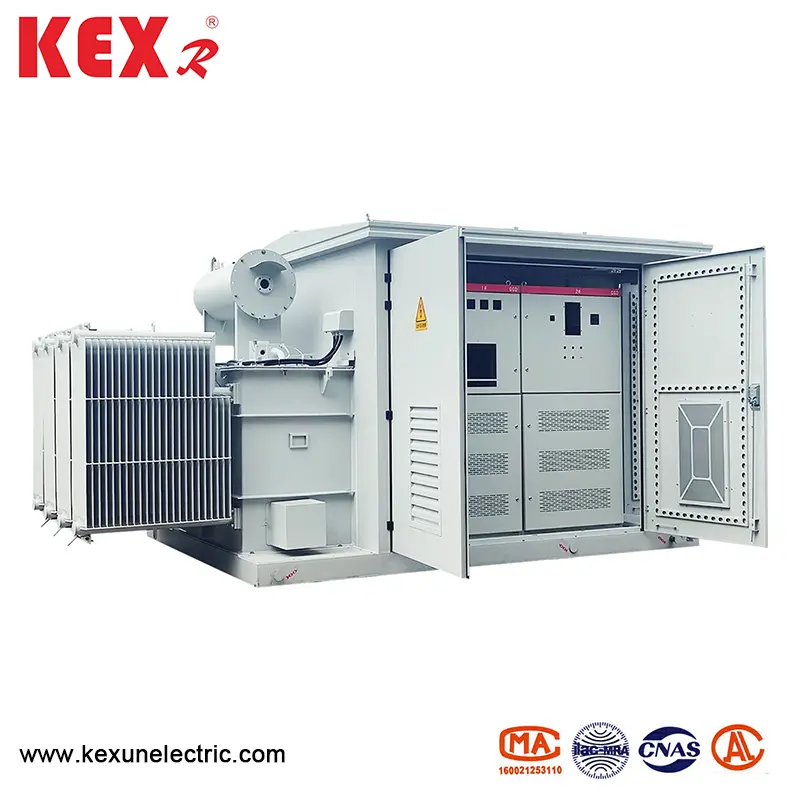

● YB-12 tüüpi fotogalvaanilise astmekasti trafo põhikompositsioon

Fotogalvaanilise astmekasti trafo integreeritakse tavaliselt kasti järgmiste kolme osa järgi: ◆ Fotogalvaaniline muundur (valikuline osa): teisendage otsevoolu (DC) väljund fotogalvaaniliste moodulite abil vahelduvvooluks (AC) ja ühised väljundpinged on 270 V, 315 V, 400 V. Power Grid (näiteks 10kV ja 35kV).

◆ Kõrgepinge lülitusseadmed: sealhulgas kaitselülitid, lahtiühendused, kaitseseadmed jne, mida kasutatakse ruudustikuga ühendatud juhtimise ja süsteemi kaitse jaoks. Märkus. Mõned kasti trafod ei pruugi sisaldada muundureid, vaid suurendavad ainult trafosid ja kõrgepinge lülitid (nn "Pure Boost Box Transformers").

● Fotogalvaanilise astmekasti trafo põhifunktsioonid

◆ Pinge suurendamine: vastake ruudustiku ühendatud pinge elektrivõrkude nõuetele.

◆ Elektrienergia isoleerimine: fotogalvaaniline süsteem on elektrivõrgust elektriliselt isoleeritud trafo kaudu.

◆ Kaitsefunktsioon: ülevoolu, ülepinge, lühiseem, saarekaitse jne.

◆ Seire ja juhtimine: toetage kaugseire jälgimist ja koguge andmeid, näiteks pinget, voolu ja võimsust reaalajas.

● Fotogalvaanilise astmekasti trafo tehnilised omadused

◆ Karbi kujunduses tuleks kaaluda tõhusat soojuse hajumist: ventilatsiooni või sunnitud soojuse hajumist (näiteks ventilaatoreid ja kliimaseadmeid), et vältida seadme kasutusajat mõjutavat kõrget temperatuuri.

◆ Kaitseaste: tavaliselt IP54 või kõrgem, tolmukindel, niiskuskindel ja soola udukindel (sobib rannikualadele või kõrgmäestikutele).

◆ Madala kaotusega trafo: amorfse sulami või energiasäästlikku räni terasest lehte kasutatakse mittekoormata kadude vähendamiseks.

◆ Intelligentne võrguühendus: tugifunktsioonid nagu reaktiivne võimsuse kompenseerimine (SVG) ja harmooniline supressioon ning vastavad elektrivõrgu spetsifikatsioonidele.

● Tehnilised parameetrid

Nimetatud pingetasemed: 35kV ja 10kV ja alla;  Sagedus: 50;  Isolatsioonitase (vt tabelit allpool).
