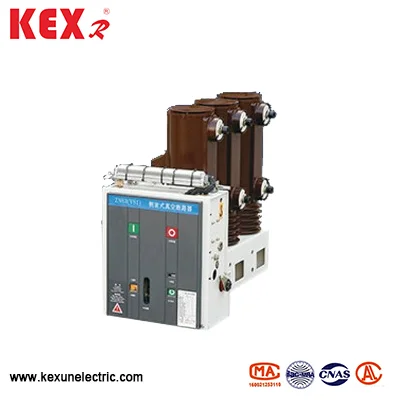

Küljele kinnitatud siseruumides kõrgepinge vaakumlüliti
Hiina tehase Kexuni toodetud küljele kinnitatud siseruumides asuvat vaakumi kaitselülitit kasutatakse peamiselt kaitse- ja juhtimisahelate jaoks. See sobib kohtadesse, mille nimpinge on 12kV ja sagedus 50Hz, kui on vaja sagedast töö- või vooluvoolu katkemist. Selle saab paigaldada fikseeritud lülitusseadmesse või kasutada üksi.
Mudel: VS1
Bränd ： kexr
Mudel: VS1
Bränd ： kexr
● Küljele paigaldatud siseruumides asuva kõrgepinge vaakumlüliti struktuurilised omadused
▶ külgmise töö mehhanism
▶ epoksüvaik isoleeritud poolus
▶ Tripivaba vedru operatsioonisüsteem
▶ esi-/tagumised kaabli lõpetused
Kte
▶ Ümbritseva temperatuurivahemik: temperatuuriga ümbritsetud küljele kinnitatud siseruumides kõrgepinge vaakumlüliti peaks olema -15 ~ 40 ℃
▶ Kõrgus: küljele kinnitatud siseruumides kõrgepinge vaakumkaitselüliti tuleks paigaldada vähem kui 1000 meetrit.
▶ Suhteline õhuniiskus: päevakeskmine ei ole rohkem kui 95%, igakuine keskmine ei ületa 90%, küllastunud aururõhu päevakeskmine ei ole üle 2,2 × 10-3MPa ja igakuine keskmine ei ole suurem kui 1,8 × 10-3MPA.
▶ Maavärina intensiivsus: alla 8 kraadi
▶ tulekahju, plahvatuse, tõsise reostuse, keemilise korrosiooni ja raske vibratsiooni kohta.
● Küljele paigaldatud siseruumides asuva kõrgepinge vaakumlüliti tehnilised parameetrid
|
Ese |
Ühik |
Andmed |
||||
|
Hinnatud pinge |
Kv |
12 |
||||
|
Hinnatud vool |
A |
630 ~ 1250 |
1250 |
1250 |
||
|
Nimite lühikese vooluringi vooluvool |
Selle |
20 |
25 |
31.5 |
||
|
Hinnatud lühise sulgemisvool |
Selle |
50 |
63 |
80 |
||
|
Hindatud tipptasemel voolu |
Selle |
50 |
63 |
80 |
||
|
4S Lühis peab vastu voolu （Peak） |
Selle |
20 |
25 |
31.5 |
||
|
Riideallik tase |
Töötamine pingega |
Kv |
42 （48） |
|||
|
Mõju talub pinget |
75 （85） |
|||||
|
Hinnatud tööjärjestus |
|
Break-0.3S-COOSE 180S-CLOOSE |
||||
|
Mehaaniline elu |
Aeg |
10000 |
||||
|
Nimetatud lühise voolu katkemine |
Aeg |
50 |
||||
|
Töömehhanismi nimiväärtuspinge （DC） |
V |
110,220 |
||||
|
Kontaktterminali kaugus |
mm |
11 ± 1 |
||||
|
Overtravel (kontaktvedru kokkusurumise pikkus) |
mm |
35 ± 0,5 |
||||
|
Kolmefaasiline eraldamine ja sulgemise aeg |
MS |
≤2 |
||||
|
Võtke ühendust põrkeaega |
MS |
≤2 |
||||
|
Keskmine avamiskiirus |
m/s |
1,1 ± 0,2 |
||||
|
Keskmine sulgemiskiirus |
m/s |
0,6 ± 0,2 |
||||
|
Avaaeg |
Maksimaalne tööpinge |
s |
≤0,05 |
|||
|
Mino tööpinge |
≤0,08 |
|||||
|
Sulgemisaeg |
s |
0.1 |
||||
|
Dünaamiliste ja staatiliste kontaktide lubatud kulumisakumuleeru paksus |
mm |
3 |
||||
Kuumad sildid: Küljele kinnitatud siseruumides kõrgepinge vaakumlüliti
