Maa -alajaht

● Toote ülevaade

YBD-12 tüüpi maastik maa-alune alaväärtus vastab linnaökoloogilise disaini kontseptsioonile, hõivab väikese ala ja kaunistab keskkonda. See sobib linnaliikluse pagasiruumideks, elamurajoonideks, lennujaamadeks, jaamadeks, maanteelt ja muudeks kohtadeks ning sellest saab linnajaotuse võrguseadmete muutmise suundumus.

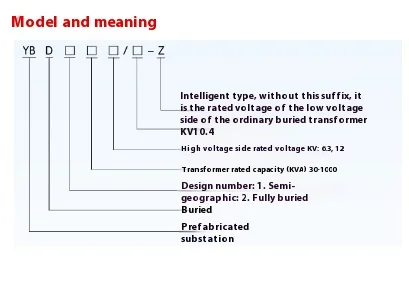

● YBD-12 tüüpi maastiku maa-aluse alajaama mudeli selgitus

Võrreldes traditsioonilise kasti alajaamaga on maa -alune alajaama järgmised ilmsed eelised ：

▶ esteetika ja keskkonna harmoonia

Tavaline kasti alajaam hõivab suure ala, mis ei suuda ümbritseva keskkonnaga hästi kooskõlastada, ja maa -alune alajaam on väike jaotuskast, mis ei mõjuta ümbritsevat keskkonda.

▶ energiasääst

Energia säästmine ja tarbimise vähendamine on muutunud kogu ühiskonna konsensuseks. YBD-12 tüüpi maastiku maa-aluse alajaama jaoks eelistatud trafod on madala kaotusega trafod nagu S11 seeria, S13 seeria ja SBH15 seeria saab valida vastavalt kasutajate nõudlusele ja pakkumisele.

▶ Müra vähendamine

Trafo müra pärineb raudsüdamikust ja tavalise kasti trafo maapinna kõrgus on üldiselt umbes 1,2 m, mis mõjutab kergesti inimeste und. YBD-12 tüüpi maastik maa-alune alajaam on paigaldatud tervikuna ja selle müra saab ilmselgelt vähendada, millel on elanikele vähe mõju.

▶ Looge klientidele väärtus

Maastiku maa -aluse alajaama saab kexunis täielikult kokkupandada, lühikese tootmistsükli, väikese investeeringu ja kiire efektiga. Linna peateedele ja maanteedele paigaldatud maa -alune alajaam on maapinnal asuv reklaamivalgustite lüliti seade ning selle reklaamivalgustuskarbi positsioon pakub klientidele reklaami eeliseid pikka aega.

▶ kõrge automatiseerimine

YBD-12 tüüpi maastik maa-alune alajaam saab teatada suurepinge ja madala pingega lülitusseadme tööseisundist kontrollerile põhjaliku mõõtmis- ja juhtimisseadme kaudu, kasutades GPRS-i juhtmevaba võrgutehnoloogiat, mis hõlbustab suuresti alajaama toimimist ja kasutamist.

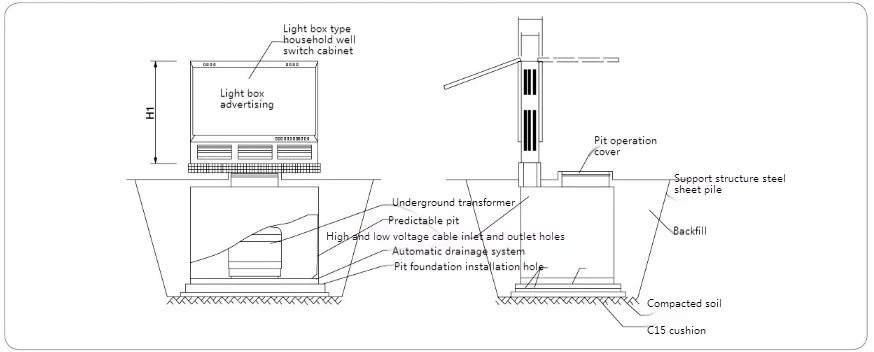

● YBD-12 tüüpi maastiku maa-aluse alajaama paigaldusskeem

Märkus ：

1. Ülaltoodud mõõtmed on ainult viitamiseks. Vaadake tegelike mõõtmete tellimisel tootja pakutavaid jooniseid.

2. Toode koosneb maa -alusest trafost, heledast kastist välistingimustes lüliti kapist ja kokkupandavast aukust. See on tehases eelnevalt kokku pandud seadmete komplekt ja valguskarbi lüliti kapp on valmistatud roostevabast terasest;

3. Eespabitud kaev on täielikult suletud ja veekindel, kaevu ülemise katte pind kaunistatakse ruudukujulise põrandaplaatidega ja kaevu alumine kast on valmistatud metallist keraamikast, mis on korrosioonivastase töötlemise korral vastavalt GB/T19285 "kontrollitud teraspliinide korrosioonide inseneriteadustele";

4. kaevu ülemine kate on varustatud avatatava kaevuga. Pärast kaevu avamist toetab ja positsioneeritakse seda silindriga. Kaevu kaudu saab maa -alust trafo töötajat jälgida ja kasutada kaabli ohutusühenduse auku.

5. On soovitatav, et lõhkamispoldid tuleks manustada vastavalt kaevu vundamendile. Kui kaev on paigas ja fikseeritud, täiduge horisondi järgi tagantjärele ja seejärel taimeturu.

● Kahe tüüpilise skeemi kujundusjoonised

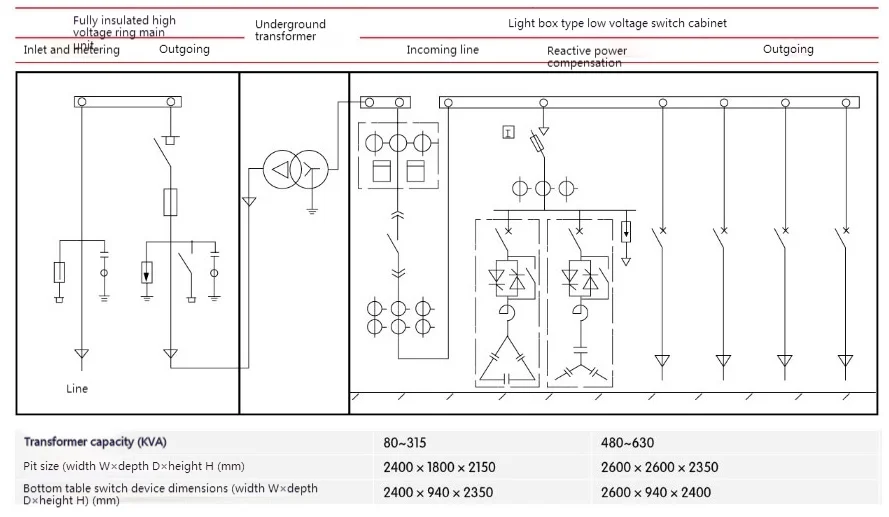

◆ HV rõngas Main Uniy+maa -alune trafo+madalpinge mõõtmine ：

◆ HV rõngas põhiseade+kõrgepinge mõõtmine+maa -alune trafo+LV söötur ：
