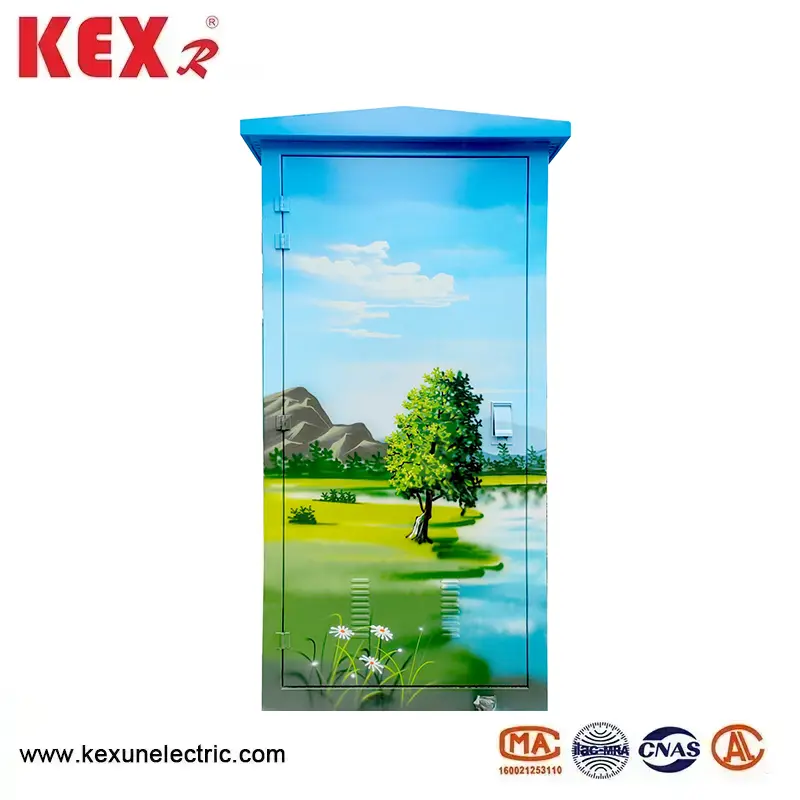

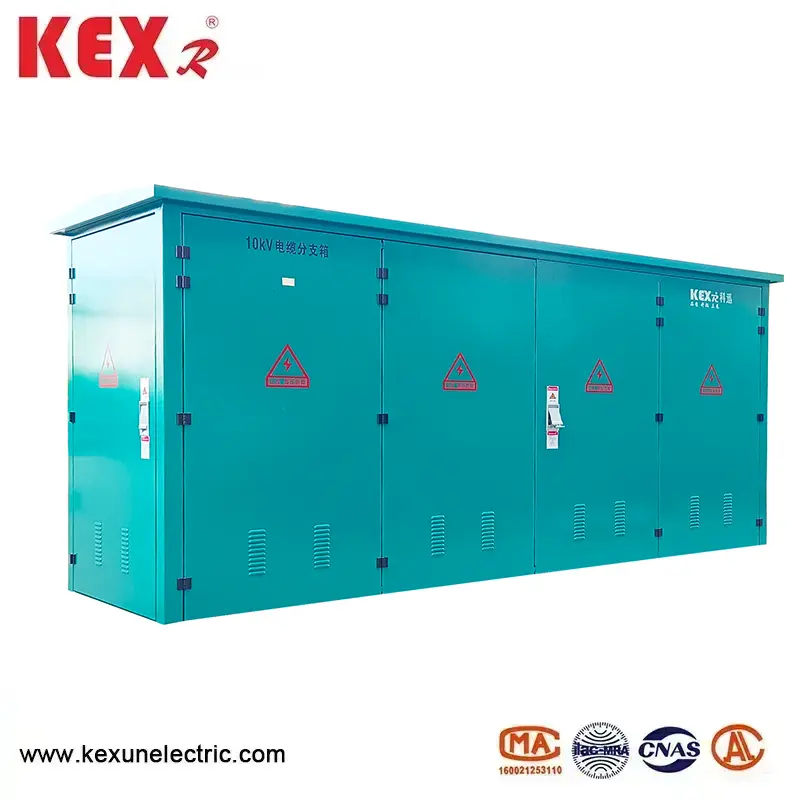

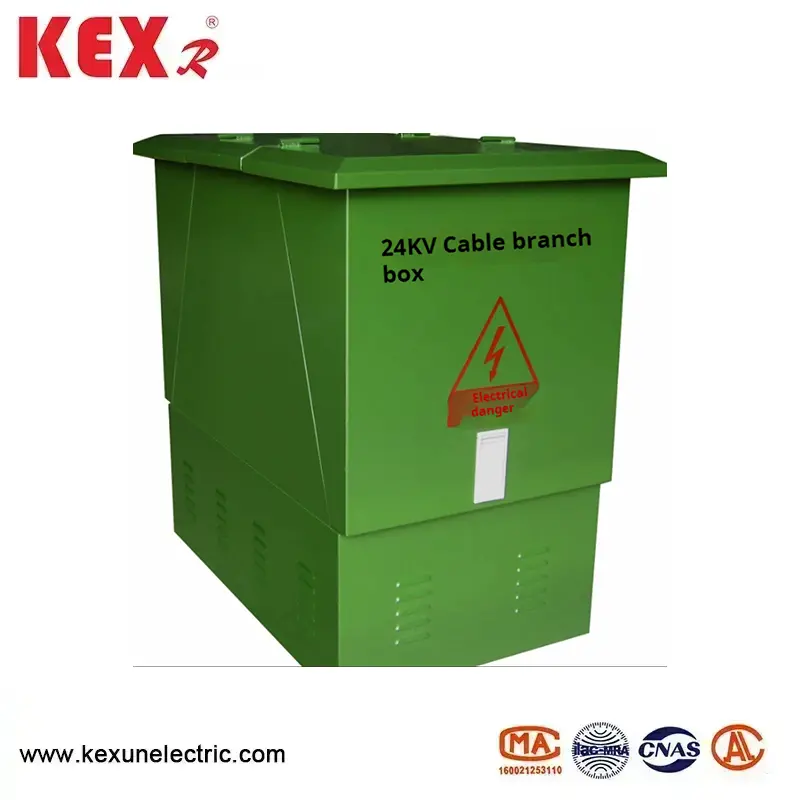

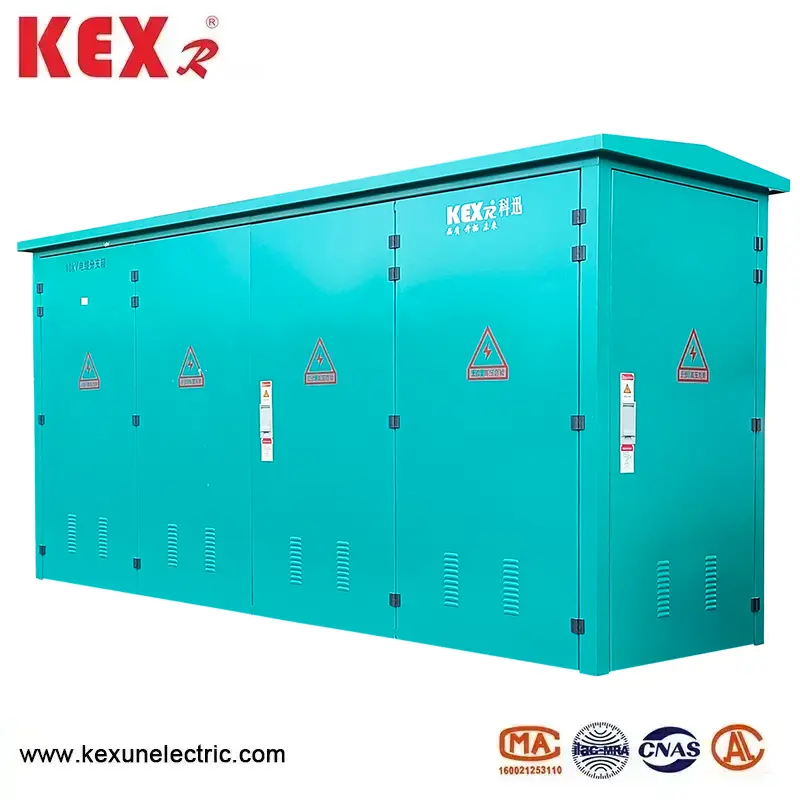

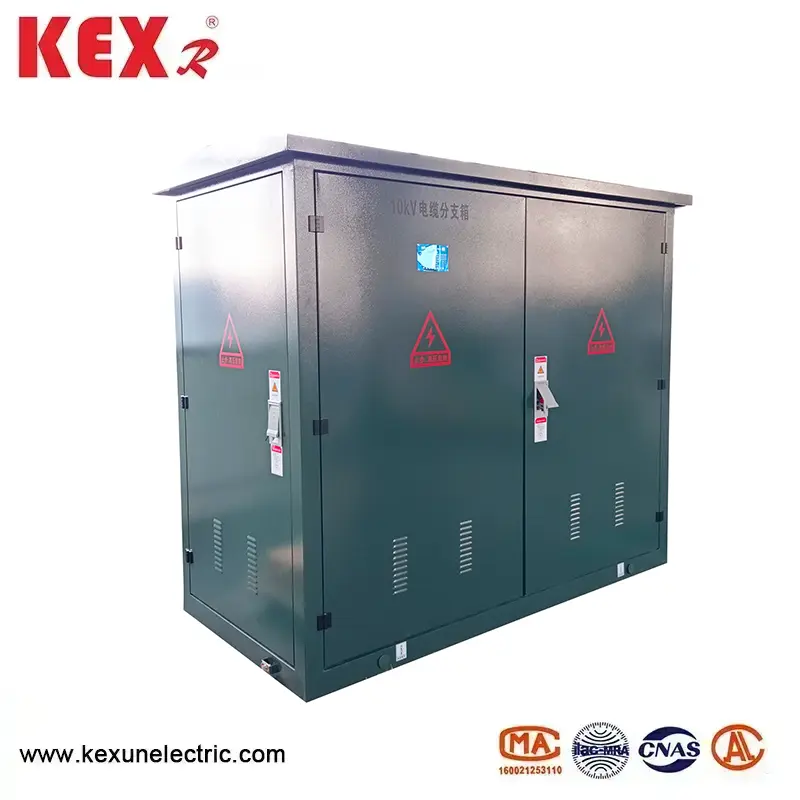

24kV kaabli jagamiskast
24kV kaabelkast, mille on spetsiaalselt toodetud Kexuni toodetud Hiina tehases, on keskmise pingejaotussüsteemi kaabli koputamisseade, mis sobib 24 kV pinge taseme jaoks (kõrgeim tööpinge on 26kV), mis võtab vastu Euroopa standarddisaini (IEC, DIN jne), on täieliku isolatsiooni ja kõrge kaitsetaseme ja laialt levialased, mis on laialdased.
Mudel: 24kV
Bränd ： kexr
Mudel: 24kV
Bränd ： kexr
● 24kV kaabli jagamiskasti põhiomadused
▶ pinge klass: 24 kV kaabli jagamise kast nimiväärtusega pinge on 24 kV (vastab IEC 62271-200 või GB/T 11022 standard).
▶ Täielikult isoleeritud tihend: elavad osad on isoleeritud tahke isolatsiooni või SF6 gaasiga, ilma paljastatud juht, tolmukindel ja veekindel (IP65/IP67).
▶ Euroopa stiilis pistikprogrammide tehnoloogia: T-tüüpi või küünarnuki tüüpi varjestatud kaabliühendused on standardsed ja toetatakse reaalajas pistikprogrammi (vaja on spetsiaalseid tööriistu).
▶ Moodul laienemine: standardühikuid (näiteks 1 tolli, 4 välja, 2 tolli ja 6 välja) saab paindlikult ühendada, et toetada hilisemat võimsuse laienemist.
● 24kV kaabli jagamise kast Tüüpiline struktuurne
▶ Kast on valmistatud roostevabast terasest /SMC-st, mis on korrosioonikindlad ja välistingimustes (-40 ℃ ~+70 ℃).
▶ Isoleeritud buss on valmistatud vasest või alumiiniumist, mähitud silikoonkummi /EPDM isolatsioonikihiga ja isolatsioonitase on ≥50kV (võimsuse sagedus talub pinget).
▶ Kaabliühendus
24kV varjestatud pistikühendus (näiteks RIP-tüüpi ja EPDM isolatsioon) koos testipunktiga (valikuline).
▶ Kaitseseade saab varustada lühise tõrke indikaatori, reaalajas kuva ja välguperioodiga.
Maandussüsteemi kasti maandusklemm+kaabelkilbi maandus, maanduskindlus ≤4Ω.
● 24kV kaabli jagamise kasti tüüpilised rakendusstsenaariumid Tüüpiline struktuurne
▶ Uus energiaelektrijaam: avamere tuuleenergia 24kV kogujaliini koputamine.
▶ Tööstuspark: kõrgepingemootori või trafo kaabelharu.
▶ Kaevandus/naftaväli: plahvatuskindel 24kV harukast (Ex d IIC T4).
▶ Linna kõrgepinge jaotusvõrk: alternatiivne skeem kaablikõrmuse võrgukapi jaoks (ruumi säästmine)
●Using Conditions of the 24KV European type Cable Splitting Box
10KV Euroopa tüüpi kaabli jaotuskasti ümbritsev temperatuur: -30 ~ 40 ℃
Tuule kiirus: samaväärne 34M/SL -ga ja mitte rohkem kui 700Pal
Niiskus: keskmine päevane suhteline õhuniiskus ei ületa 95%
Kuu keskmine suhteline õhuniiskus ei ole üle 95%
Löögikindel: horisontaalne kiirendus ei ületa 0,4 m/s² ja vertikaalne kiirendus ei ületa 0,15 m/s²
Euroopa tüüpi kaabljaotuse kasti paigaldussait: vähem kui 3
Paigaldamiskeskkond: ümbritsevat õhku ei tohiks ilmselgelt saastada söövitav, põletav gaas, veeaur jne ning paigalduskohta ei tohiks vägivaldselt vibreerida.
● 24 kV Euroopa tüüpi kaabli jagamise kasti tehniline parameeter
|
Hinnatud pinge |
24kV |
|
Hinnatud vool |
630a |
|
Dünaamiline stabiilne vool |
50KA/0,3S |
|
Kuumuse stabiilne vool |
20KA/0,3S |
|
1min töösagedus talub pinget |
42KV |
|
15 minutit DC talub pinget |
52 kV |
|
Valgustuse impulss talub pinget |
105kV |
|
Shell IP kraad |
Ip33 |

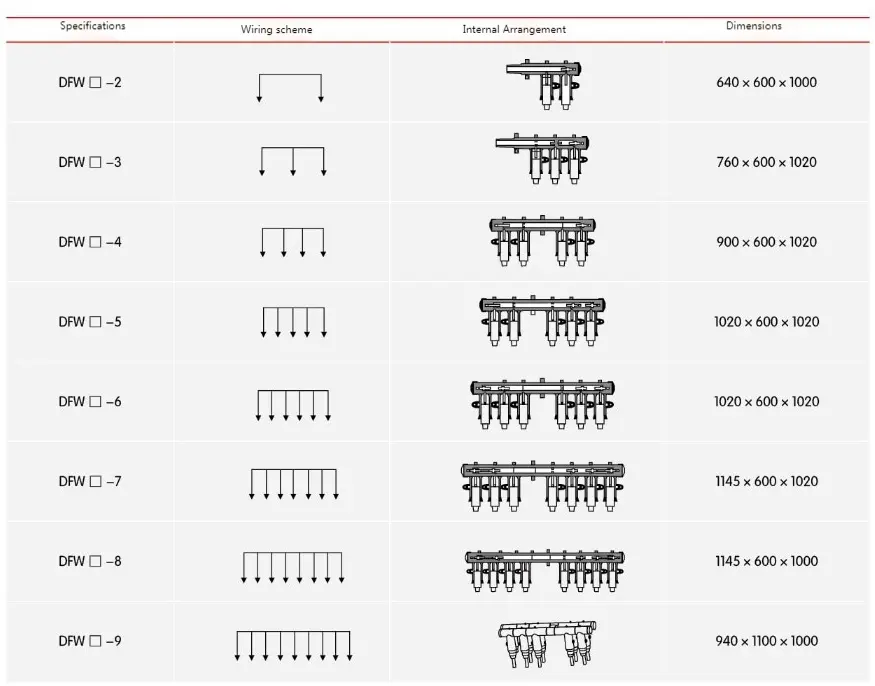

● 24kV Euroopa tüüpi kaabelühenduskasti tellimisnumbri kirjeldus
Kuumad sildid: 24kV kaabli jagamiskast
