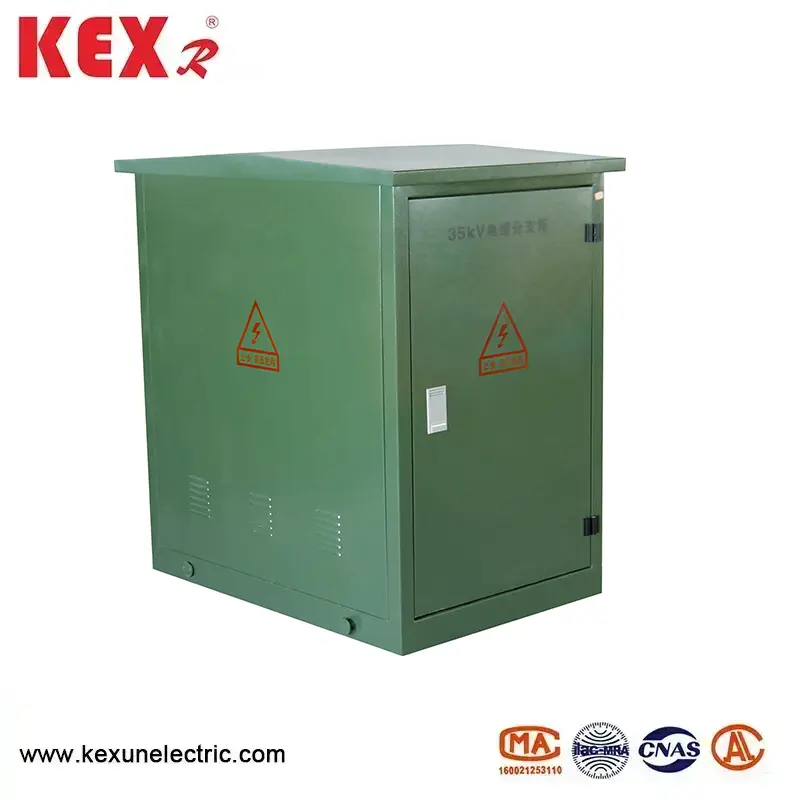

35kV kaabli ristmik
Hiina tarnija Kexuni toodetud 35kV kaabelühenduskast on omamoodi kaabli koputusseadmed keskmise ja kõrgepinge jaotussüsteemi jaoks, mis sobib 35kV pingetaseme jaoks (kõrgeim töö pinge on 40,5kV), võtab kasutusele Euroopa standardse disaini (IEC, DIN jne), on täieliku isolatsiooni ja kõrgema tööstuse omadused ja muul viisil kasutatavad tööstusharud ja muul viisil kasutatud tööstusharud ja muul viisil tööstusharud ja muul viisil tööstusharud ja muud, mis on uued tööstusharud ja mujal tööstuslikud ja mujal tööstuslikud ja mujal kasutatavad tööstusharud. väljad.
Mudel: 35kV
Bränd ： kexr
Mudel: 35kV
Bränd ： kexr
○ 35KV kaabli ristmiku põhifunktsioon
▶ Nimetatud pinge: 35kV (vastab IEC 62271-200 ja GB/T 11022 standarditele).
▶ Täielik isolatsioon ja täielik tihendamine: Tahke isolatsioon (näiteks epoksüvaik ja silikoonkumm) või SF6 gaasi isolatsioon võetakse kasutusele ning seal pole palsetjuht, IP65/IP67 kaitseklassiga.
▶ Euroopa pistikprogrammide tehnoloogia: standardsed varjestatud pistikprogrammide pistikud (tugi reaalajas (vajalik on spetsiaalsed tööriistad).
▶ Moodulkujundus: sissetulevaid ja väljaminevaid jooni saab paindlikult laiendada (näiteks 1 tolli, 3 välja, 2 tolli ja 4 välja).
▶ Intelligentne valik: rikete indikaator, temperatuuriandur, DTU (jaotusterminal) saab integreerida.
○ 35KV kaabli ristmike tüüpiline konstruktsioonikompositsioon
▶ kast
Roostevabast terasest /SMC komposiitmaterjal on korrosioonikindlad ja sobib välistingimustes kasutamiseks (-40 ℃ ~+70 ℃).
▶ isoleeritud buss
Vask- või alumiiniumist juht, silikoonkumm /EPDM isolatsioon, võimsuse sagedus talub pinget ≥70 kV, välkkiire impulss 170kV.
▶ Kaabliühendus
35kV varjestatud pistikühendused (näiteks T-Type ja küünarnuki tüüpi) koos katsepunktidega (valikuline).
▶ kaitseseade
Valida saab välkkiireperioodi, lühise tõrke indikaatori ja reaalajas kuva.
▶ maandussüsteem
Kasti ja kaabli varjestuskiht on usaldusväärselt maandatud (maanduskindlus ≤4Ω).
○ 35kV kaabli ristmike kasti paigaldamine ja töö ja hooldus
◆ Paigaldusnõuded
Kaabli eemaldamine ja lõikamine: isolatsioonikihi kahjustamise vältimiseks vastake täpselt liigese spetsifikatsioonidele (viga 1 mm).
▶ Pistiku paigaldamine: puhastage kontaktpind ja kandke oksüdeerumise vältimiseks silikoonmääre. Pingutage pöördemomendi mutrivõtmega (näiteks T-Lülitus vajab 35 ~ 40N m).
▶ Maandamine: kast ja kaabelkilp peab olema usaldusväärselt maandatud (maanduskindlus ≤4Ω).
◆ Ohutu töö
▶ Kontrollige elektrit pärast toitekarve ning kandke töötades isoleerivaid kindaid ja prille.
▶ Veenduge, et maanduslüliti oleks suletud (kui see on olemas) enne pistiku ühendamist ja pistikupesa lahti ühendamist.
◆ HOOLDUSPOOLITUS
▶ Aastane ülevaatus: infrapuna temperatuuri mõõtmine (keskendumine liigeste temperatuuri tõusu jälgimisele).
▶ Tihendi ülevaatus: vahetage tihendusrõngas kord viie aasta jooksul (niiskus ja tolmukindel).
▶ isolatsiooni test: viige läbi pingetesti iga 3 aasta tagant.
● 35kV Euroopa tüüpi kaabli ristmike tehniline parameeter
|
Hinnatud pinge |
35kV |
|
Hinnatud vool |
630a |
|
Dünaamiline stabiilne vool |
50KA/0,3S |
|
Kuumuse stabiilne vool |
20KA/0,3S |
|
1min töösagedus talub pinget |
42KV |
|
15 minutit DC talub pinget |
52 kV |
|
Valgustuse impulss talub pinget |
105kV |
|
Shell IP kraad |
Ip33 |

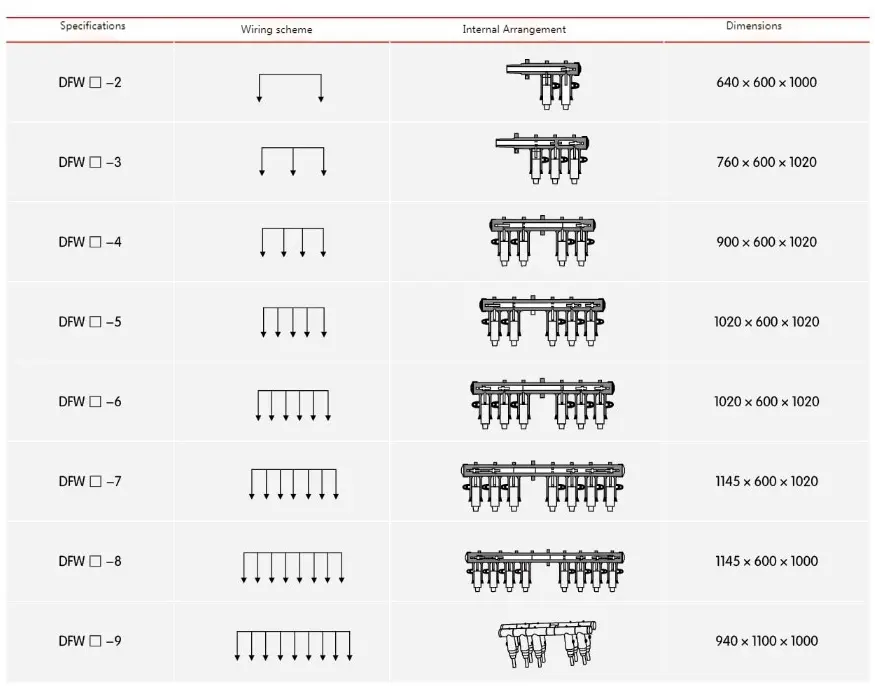

● 35kV Euroopa tüüpi kaabli ristmike kasti tellimuse number Kirjeldus
Kuumad sildid: 35kV kaabli ristmik
