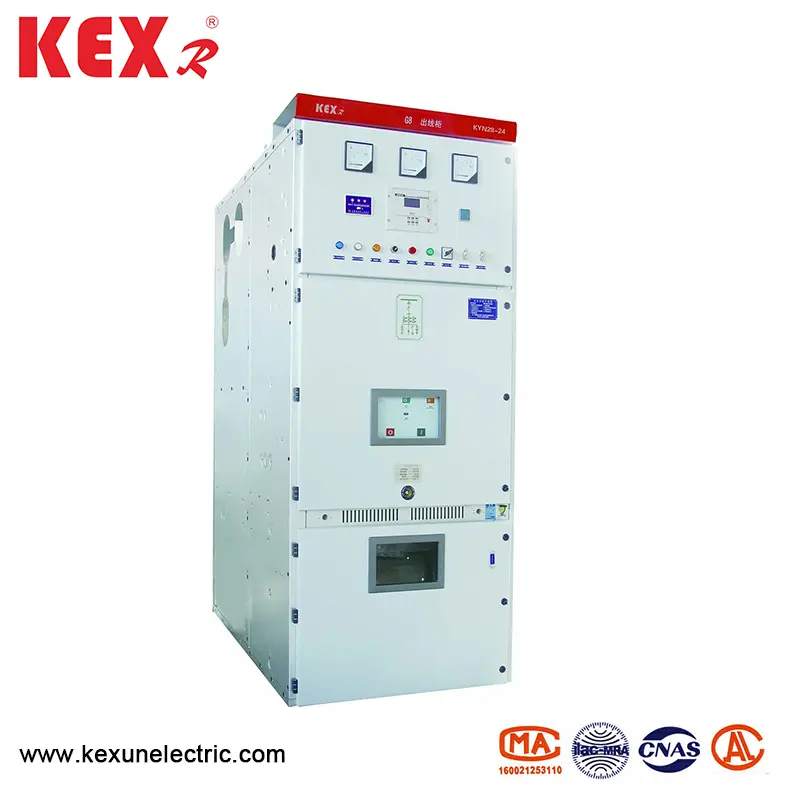

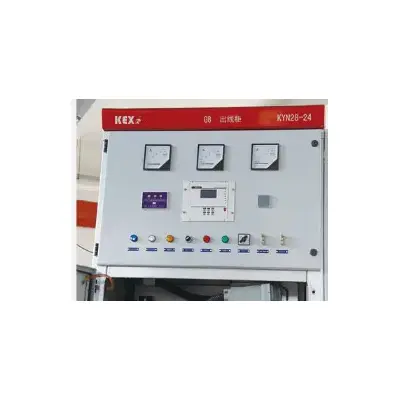

Soomusega plakeeritud metallist suletud lülitiseadmed

● Rakendusala

KYN28-24 tüüpi soomusega plaaditud metallist suletud lülitiseadmed (edaspidi nimetatud lülitiseadmeks) sobib siseruumides kolmefaasiliseks 50/60Hz elektrisüsteemiks, mille nimiväär on 24 kV, ning seda kasutatakse peamiselt elektrijaamades, alajaamades, tööstus- ja kaevandusettevõtetes ning kõrgete hoonete, saava ja levitamise elektrienergia ja kontrollitava elektrienergiaga. KYN28-24 lülitiseadmetel on mitmesugused funktsioonid miso operatsiooni vältimiseks, sealhulgas ärahoidmine käerauk koormaga liikumast, takistades maanduslüliti kaitselüliti sulgemist, takistavat maanduslüliti elektri sulgemist ja takistada selle sisenemist reaalajas sektsiooni ekslikult. Kyn28-24 tüüpi soomusega plakeeritud metallist suletud lülitiseadmed on varustatud vs1-24 seeria kõrgepinge vahelise vaakumi kaitselüliti ja YD4G-24-seeria suletud vaakumkaitselüliti käsipunktiga suurepärase jõudlusega. Lülitiseadmete sekundaarne vooluring on varustatud täiustatud ja usaldusväärsete juhtimis- ja kaitsekomponentidega; Buss võtab kasutusele soojusehõlmavad isolatsioonimaterjalid või epoksükattega isoleerivad keskmised, optimeerib elektroodi kuju ja kapi korpus on kompaktne struktuur. See on täiustatud tehnoloogiaga energiajaotusseadmed, stabiilne jõudlus, mõistlik struktuur, mugav kasutamine, ohutus ja töökindlus.

● Toote tootmisstandard

KYN28-24 Tüüp Armouriga plakeeritud metallist suletud lülitiseadmed vastavad standarditele:

◆ GB 311.1 Isolatsiooni koordineerimine kõrgepinge jõuülekande ja teisenduse seadmed

◆ GB1984 kõrgepinge vahelduvvoolulüliti

A

◆ GB/T11022 Kõrgepinge ja juhtseadse standardite levinumad tehnilised nõuded. ◆ IEC 60694 ühised tehnilised nõuded kõrgepingeliike ja juhtseadmete standardi jaoks. ◆ IEC 62271-200: 2003 Kõrgpinge lülitusseadmed ja juhtseadmete osa 200: nimivool 1KV üle 52 kV ja allapoole vahelduvvoolu metalli suletud lülitusseadmeid ja juhtseadmeid.

● Tehniline parameeter

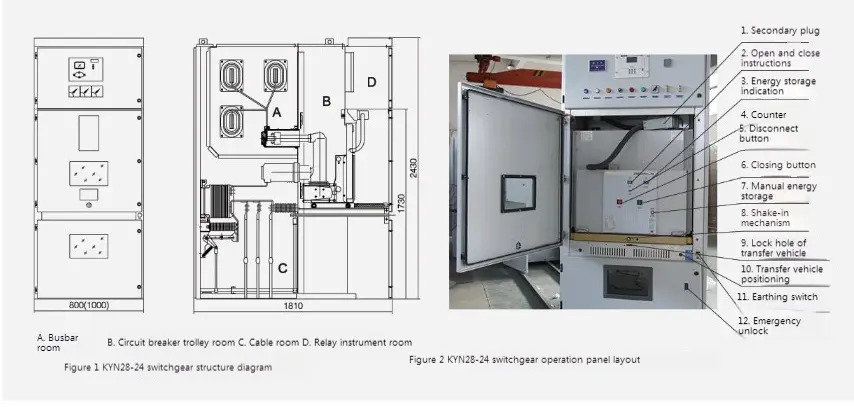

● Struktuur ja tööpõhimõte

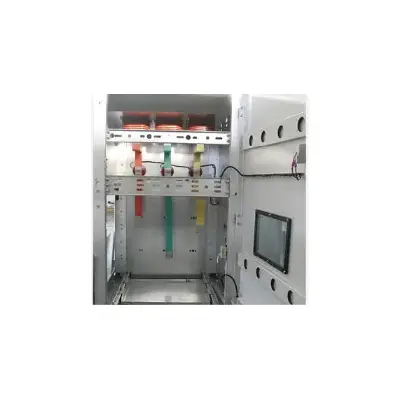

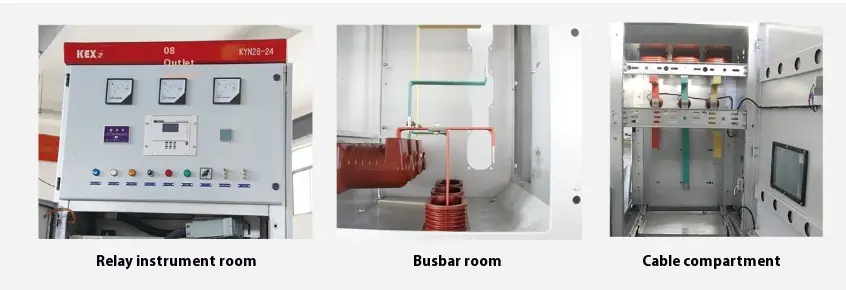

KYN28-24 tüüpi raudrüüga plakeeritud metallist suletud lülitiseadmed koosnevad kapist ja eemaldatavatest osadest (tavaliselt nimega Hand Cart). Kapp jaguneb mitmeks funktsionaalseks sektsiooniks metallise vaheseinte abil, näiteks bussiruum, kaitselülitiruum, kaabliruum ja relee -instrumendiruum. Lülitiseadmete eemaldatavaid osi saab varustada vaakumkaitselüliti, pingetrafo käsilõike, välkkiirerahu käsilõike, eraldamise käsiskart ja kaitsme käsilõikega.

● Peamised struktuuriomadused

Lülitiseadmeid saab paigutada selja taha või paigaldada seina vastu, mis mitte ainult ei paranda lülitide ohutust ja paindlikkust, vaid vähendab ka põrandapinda.

◆ kest

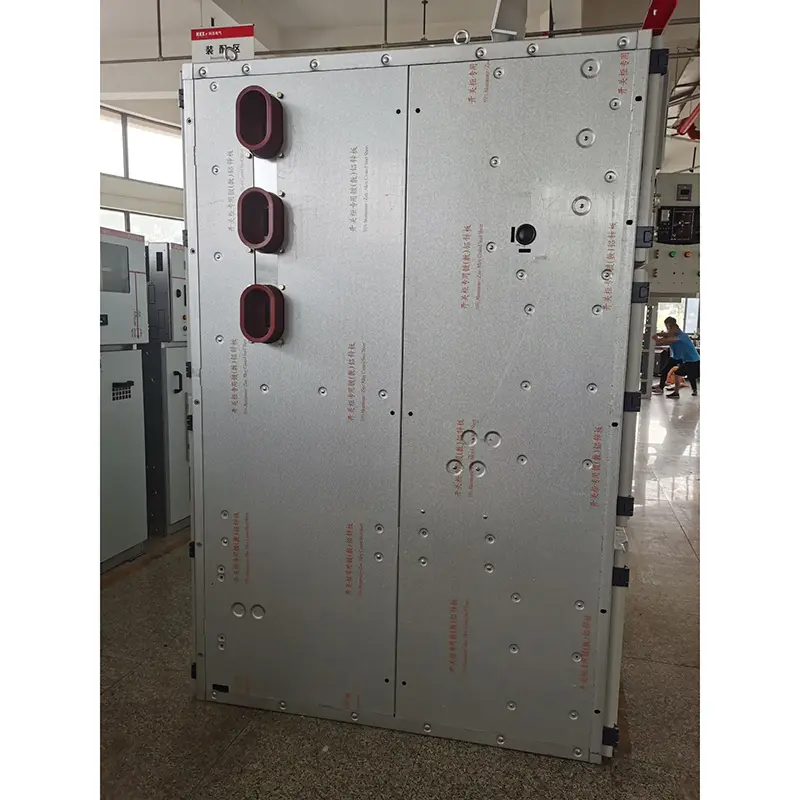

Kyn28-24 tüüpi soomusega plakeeritud metallist suletud lülitiseadme kest on valmistatud imporditud alumiinium-tsinkiga kaetud terasplaadist, mida töötleb CNC tööpink ja valmistatud mitme voltimisprotsessi abil. Terve kapiga on suur täpsus ja tugev korrosioonikindlus ja oksüdatsiooniresistentsus ning mitme voltimistehnoloogia kasutuselevõtu tõttu on kapp kergem kogumassiga, mehaanilise tugevuse ja välimusega kaunis kõrgem kui teised sarnased seadmekapid. Kapp võtab vastu kokkupandud konstruktsiooni, mis on ühendatud paju mutrit ja ülitugeva poldiga, nii et töötlemis- ja tootmistsükkel lüheneb, osad on universaalsed, põrandapind on väike ja tootmise korraldus on mugav.

◆ Kätt

Kändkärvi skelett on valmistatud õhukesest terasest plaadist ja kokku pandud CNC tööpinkide abil. Hädavarras ja kapist on kõrge täpsus ning mehaaniline põim on ohutu, usaldusväärne ja paindlik. Kändiväljak saab jagada kaitselüliti, pingetrafo käsilõike, mõõtmise käsilõike, eraldamise käsilõike jne. Samade spetsifikatsioonidega käsikirjad saab vabalt vahetada. Hädakärvil on lahtiühendamise/testi asend ja kapis tööasend ning igal positsioonil on positsioneerimisseade. Usaldusväärse põimimise tagamiseks. Igasuguseid käeraudu liigutatakse ja eemaldatakse kruvivardade abil, mis on kerged ja paindlikud, et töötada ja sobivad valves olevatele töötajatele. Kui käerauk tuleb kapist eemaldada, saab selle mugavalt välja viia spetsiaalse ülekandeveokiga mitmesuguste kontrollide ja hoolduse saamiseks. Kui käerauk jooksuauto transporditakse kapi kaitselülitiruumi, saab selle usaldusväärselt lukustada välja/testi asendisse ja kapi asendi indikaatorvalgusti näitab selle asukohta. Ainult pärast seda, kui käerauk on täielikult lukustatud, saab pliikruvi tõukejõumehhanismi raputada, et suruda käepide tööasendisse. Kui käsuvool jõuab tööasendisse, suureneb tõukejõu käepideme tööjõud järsku ja seda ei saa pöörata ning selle vastav asendinäitaja tuli näitab selle asukohta. Hädavääride mehaaniline põim võib usaldusväärselt tagada, et kaitselüliti saab sulgeda ainult siis, kui käsikäru on töö- või katseasendis; Veelgi enam, käsikäru saab liikuda ainult siis, kui kaitselüliti on avaseisundis.

◆ Rõhu leevendamise seade

Rõhuvabastuse seadmed on paigaldatud käerauguruumi, bussiruumi ja kaabliruumi kohale. Kui sektsioonis esinevad rikked ja kaare ilmneb, tõuseb õhurõhk lülitusriigis ja kapi uks suletakse spetsiaalse tihendusrõngaga, mis on paigaldatud välisuksele ning ülemise seadme rõhu reljeefne metallplaat avatakse automaatselt, et vabastada rõhk ja kõrge temperatuuriga gaas, tagades seega operaatorite ohutuse ja lüliti ohutuse.

◆ Teisene pistik, mis on põimitud käsikäruga.

Lülitiseadmete ja käsikäigu vaheline sekundaarne ühendus realiseeritakse sekundaarse pistiku kontakti kaudu, mis on ühendatud käsipinnaga läbi nailonist lainetatud teleskoopilise toru ja sekundaarne pistikupesa paigaldatakse lülitiseadme käsipunkti paremas ülanurgas. Ainult siis, kui käerauk on katse/väljalülitatud asendis, saab sekundaarset pistikut ühendada või lahti ühendada. Teisene pistik on lukustatud, kui käerauk siseneb tööasendisse. Sulgemise ja lukustatava elektromagnetiga varustatud kaitselüliti käsikäru, enne kui sekundaarset pistikut on ühendanud, lukustatakse käsikäru sulgemismehhanism elektromagnetiga ja seda saab ainult avada, nii et seda ei saa sulgeda.

◆ laetud kuvamisseade

Lülitiseadmeid saab varustada reaalajas kuvamisseadmega primaarse vooluahela töö tuvastamiseks, mis koosneb kõrgepingeandurist ja ekraanist. Seade võib põhjustada kõrgepinge vooluringi laadimise olekut ja teha ka koostööd elektromagnetilise lukuga, et sunniviisiliselt lukustada töökäepidet, kapi ukse ja külgnevate kappide, et saavutada käitarti liikumine ja isoleerimine, mis takistab maandumist, mis takistab selle laadimist, ja takistades selle parandamise ja paranemise vea.

◆ Vältige kondenseerumist

Kõrge õhuniiskuse või suurepärase temperatuurimuutusega keskkonnas kondenseerumise vältimiseks paigaldatakse vastavalt kaitselülitiruumi ja kaabliruumi elektribüvsid, et vältida isolatsiooniõnnetusi ülaltoodud töötingimustes.

◆ maandumisseade

Kaabliruumis on 5 × 40mm2 maandusvaskeriba, mis kulgeb läbi külgnevate kappide ja on kappidega hästi ühendatud otse maandatud komponentide kasutamiseks. Kuna kogu kapp on alumiiniumkattega tsingiplaatidega, on kogu kapp heas maandusseisundis, tagades operaatorite turvalisuse kapi puudutades.
