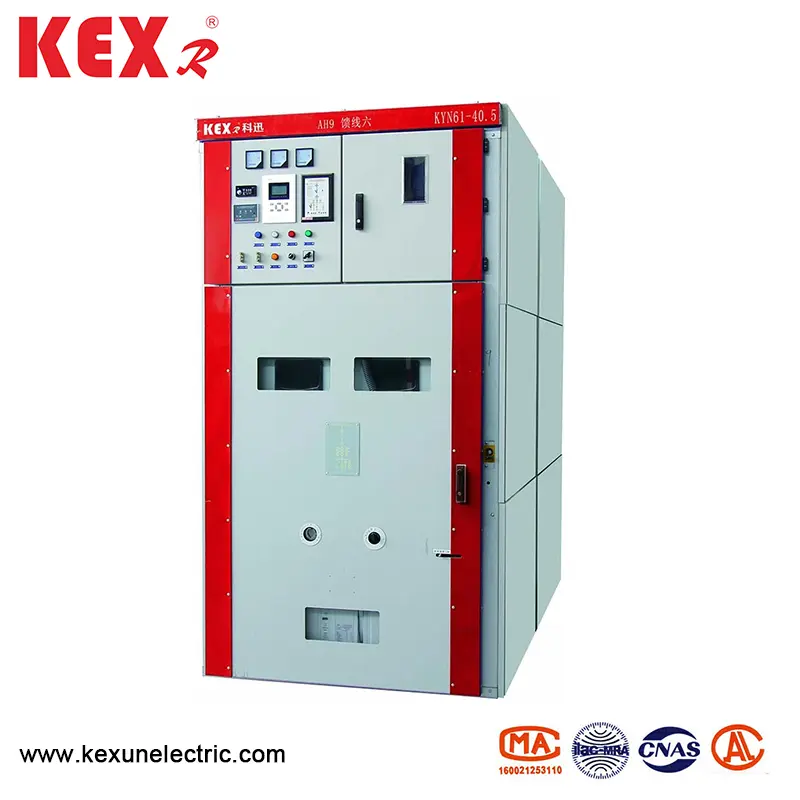

Soomusplaatidega nihutamislülitiseadmed

● kokkuvõte

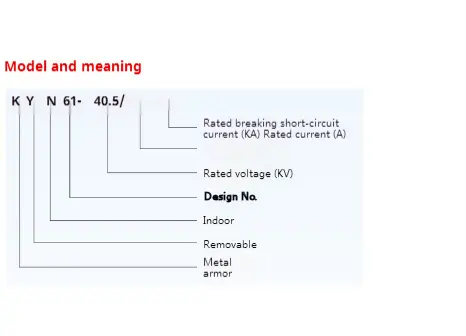

KYN61-40.5 Armor-plakeeritud nihutamislülitiseadmed (edaspidi nimetatud seadmeks) on täielik siseruumides jaotusseade, mille kolmefaasiline AC 50Hz ja nimiväär on 40,5kV. Elektrijaama, alajaama ning tööstus- ja kaevandusfirmana saab elektrienergia vastuvõtmiseks ja levitamiseks vooluringid kontrollida, kaitsta ja tuvastada ning seda saab kasutada ka sagedaste toimingutega kohtades. See lülitiseadmed vastavad GB/T11022-1999, GB3906-2006 ja DL404-1997.

● Tehnilised parameetrid KYN61-40.5 iga komponendi jaoks TÜÜP Armor-plakeeritud vahetuslülitiseadmete jaoks

◆ Vaakumlülitiseadmed

◆ Vaakumkaitselüliti

◆ kevadised masinad

● KYN61-40.5 Tüüp Armour-plakeeritud nihkelülitiseadmete struktuurilised omadused

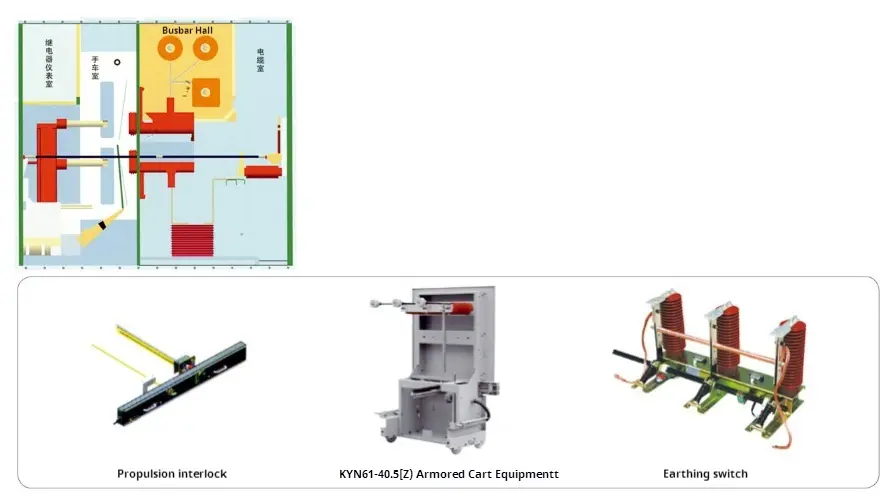

Lülitiseadmed on konstrueeritud vastavalt GB3906-1991 ja IEC298 soomustatud metallist suletud seadmete standardile. Terve varustus koosneb kahest osast: seadmest ja joonistatavast osast (käsikäru). Seadmete konstruktsioon on kokku pandud ja ühendatud poltidega. Lülitiseadmete sisemus jaguneb kaitselülitiruumi, peamise bussiruumi, kaabliruumi ja relee -instrumendiruumi metallise vaheseina järgi. Koore kaitsetase ulatub IP3X -ni ja sektsioonide vaheline kaitsetase on IP2X ja kõik metallkonstruktsioonilised liikmed on usaldusväärselt maandatud. Igal põhisilmuse süsteemi sektsioonil on sõltumatu heitgaasi jaoks rõhu vabastamise kanal.

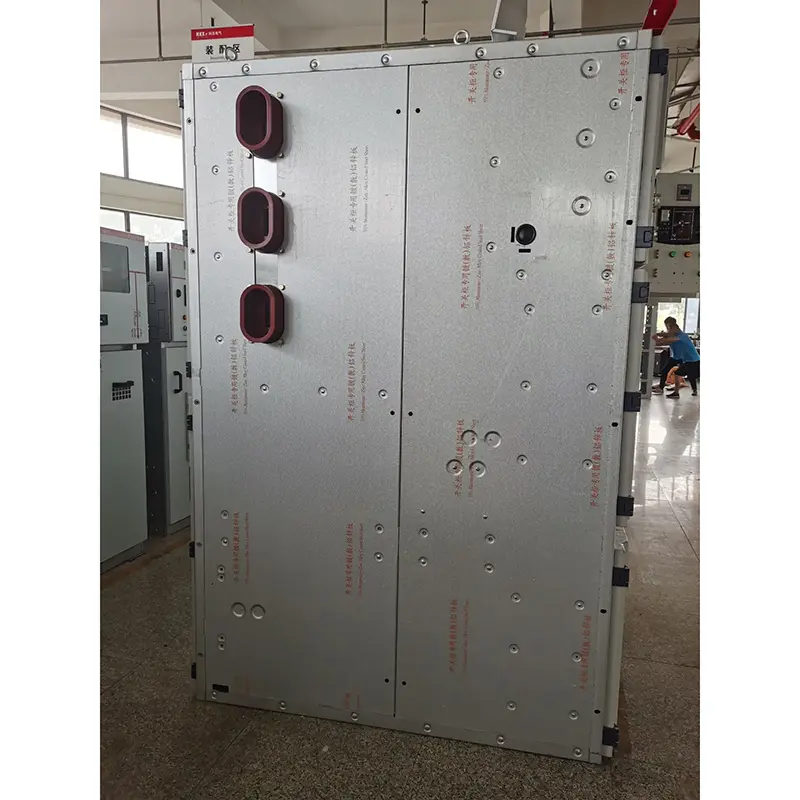

◆ kest ja partitsioon

Soomusplaatidega nihkelülitiseadmete kest ja vahesein on pärast CNC-tööpinkide töötlemist ja painutatud külmalt rullitud terasplaadiga. Seetõttu võivad kokkupandud seadmed tagada konstruktsiooni mõõtmete ühtluse. Roomaga plakeeritud nihutamislülitiseadmed jagunevad kaitselülitiruumi, peamise bussiruumi, kaabliruumi ja relee-instrumendiruumi ning iga osa eraldatakse maandatud metallise vaheseinaga.

◆ Kätt

Kändivarti võib jagada kaitselüliti, pingetrafo käsilõike, mõõtmise käsilõike, eraldamise käsilõike jne. Igasugustel käsikärul on sama kuju ja suurus ning sama otstarbega käsikirjad on vahetatavad. Käesõidukil on test-/eraldamisasend ja tööasend seadmes ning iga positsioon on varustatud blokeerimisseadmega, et tagada, et käsikäru ei saaks juhuslikult liikuda, kui see asub ülaltoodud positsioonis.

◆ Kaitselüliti sektsioon

Konkreetne rada on paigaldatud kaitselüliti vaheruumi käsikäru liikumiseks. Kui kaitselüliti liigub katseasendi ja tööasendi vahele, avaneb või sulgub isoleerimisventiil, mis tagab, et töötajad ei puuduta laetud keha. Hädavarta saab kasutada suletud seadmeuksega ja käsikäru asukohta seadmesse saab näha vaatlusakna kaudu ja samal ajal on näha kõik funktsionaalsed märgid käeraukil.

◆ bussiruum

Põhibuss viib ühelt soomusplaatidega nihutamislülitiseadmelt teisele ja see kinnitatakse hargnevate väikeste busside ja staatiliste kontaktkastidega ning kinnitatakse külgnevate seadmete külgplaatide ületamisel siini varrukatega. Kõik bussid võtavad kasutusele liitisolatsiooni.

◆ Kaabelkamber

Kaabliruumi saab paigaldada PT, maanduslüliti, välkkiireperioodi ja mitu kaablit.

◆ Releetuba

Siselaua ja releepaneeli saab varustada sekundaarsete komponentidega nagu juhtimis- ja kaitsekomponendid, mõõte- ja kuvariinstrumendid ning reaalajas seirenäitajad.

◆ Pergeldamise seade

Soomusplaatidega vahetuslülitiseadmetel on usaldusväärne blokeerimisseade, mis tagab tõhusalt operaatorite ja seadmete ohutuse;

Kui maanduslüliti on väljalülitatud asendis, saab käsikäru liikuda ainult katse-/eraldamisasendilt tööasendisse; Ja tagaukset ei saa avada, takistades sellega eksinud sisenemist elektriseeritud intervalli. Kui käerauk on seadmest täielikult välja tõmmatud või kui käerauk on seadmes katse-/eraldamisasendis ning maanduslüliti lukustatakse ja lukustamata, saab maanduslüliti sulgeda. Kui käerauk on tööasendis, ei saa maanduslülitit sulgeda. See hoiab ära maanduslüliti ekslikult sisselülitamisest ja takistab käsikäru liikumist tööasendisse, kui maanduslüliti on suletud asendis. Ainult siis, kui kaitselüliti käsibüroo on katse-/eraldamisasendis või tööasendis, saab kasutada kaitselüliti; Veelgi enam, pärast kaitselüliti sulgemist ei saa käsikäru liikuda, mis hoiab ära reaalajas koormuse, et surub ja tõmmatakse kaitselüliti ekslikult. Elektrilise blokeerimise saab paigaldada seadmete vahele.

◆ Maandusseade

Kaabliruumis on 6 × 50mm2 maanduskiri, mis võib külgnevate seadmete läbida ja luua seadmetega hea kontakti.

● Peamine juhtmestiku skeem

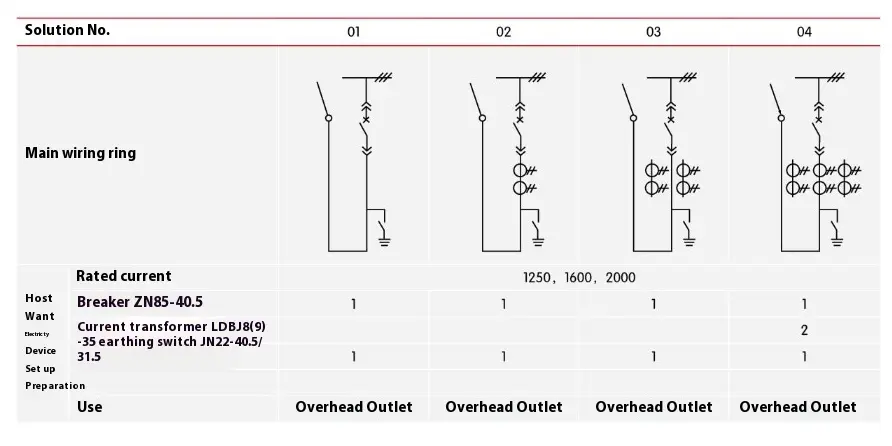

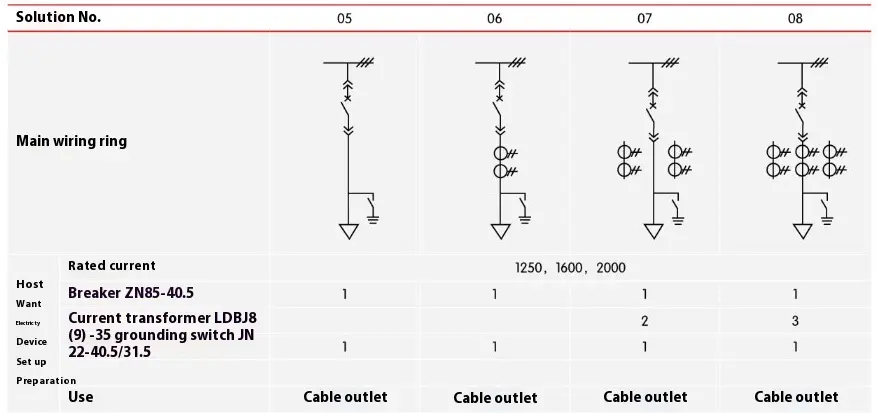

Armor-plakeeritud vahetuslülitiseadmete jaoks on 27 tüüpilist primaarset juhtmestiku skeemi, mis vastavad kasutajate kaabli sissetulevate ja väljaminevate joonte vajadustele, sissetulevad ja väljaminevad jooned, suhtlus ja mõõtmine, kaitse jne. Kui olemasolevatest skeemidest on erinevaid muid skeeme, pidage nõu, palun pidage konsulteerida tootjaga.

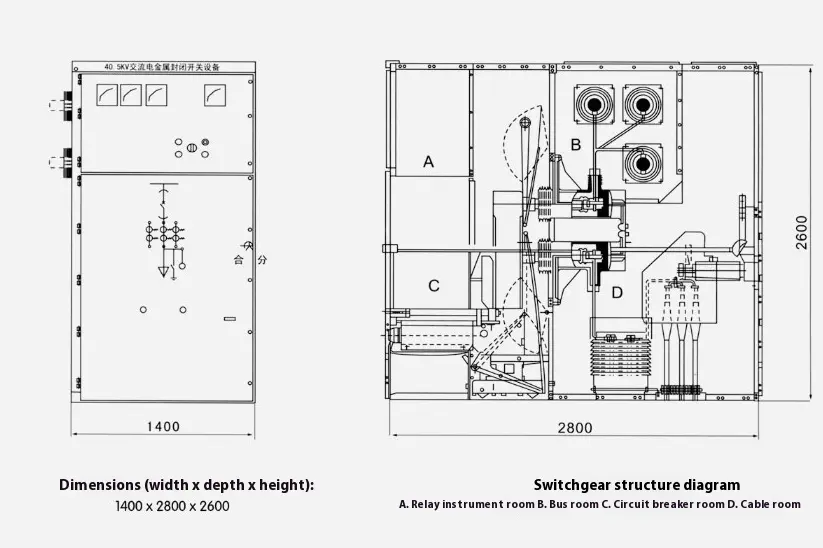

● Armouriga plakeeritud nihkelülitiseadme struktuurilised mõõtmed ja skemaatiline diagramm
