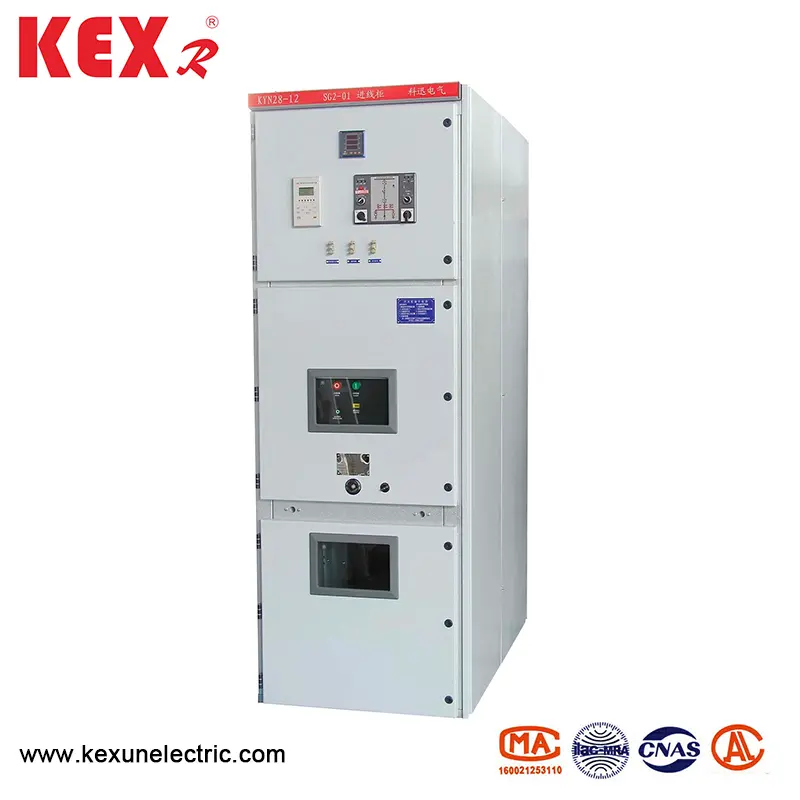

Avatud lüliti seade, mis on varustatud metalli soomustamisega

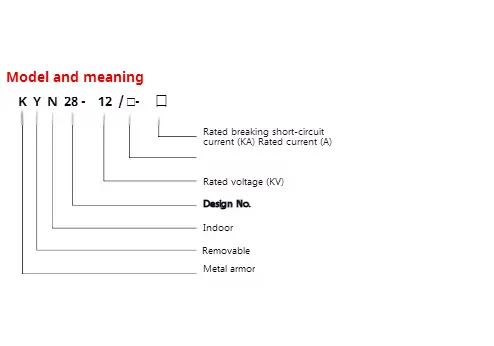

● Mudeli tähendus

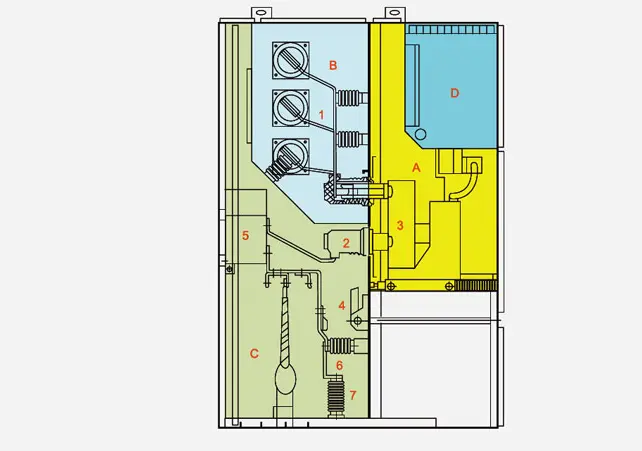

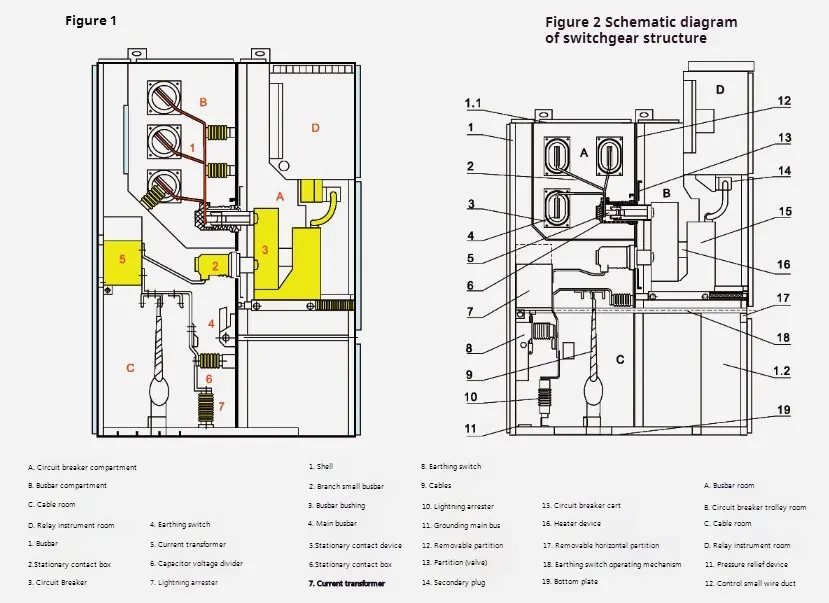

◆ Avatud lülitiseadme skemaatiline diagramm, mis on varustatud metallist soomustamisstruktuuriga

◆ standardid

KYN28-12 TÜÜP Avatud lüliti seade, mis on varustatud metalli soomustamisega, vastavad järgmistele standarditele ：

1. EC-298 2.GB3906-1991 3.dlvt404-1997 4.GB/T11022-1999

Metallist soomustamisega varustatud avatud lüliti seade koosneb kahest osast: fikseeritud kapp ja joonistatav osa (lühidalt käsikäru). Metallist soomustamisega varustatud avatud lülitusseadme kest ja iga funktsionaalse seadme vaheseinad on poltidega alumiinium-tsinkiga kaetud terasplaatidega. Selle kesta kaitsetase ulatub IP4X -ni ning iga sektsiooni vaheseintahvli ja kaitselüliti ukse kaitsetase on P2X, kui see avatakse. KYN28-12 Tüüpi metalli soomustamisega varustatud avatud lüliti seadet saab varustada VS1, Zn 12V tüüpi vaakumi kaitselüliti ja VD4-tüüpi vaakumkaitselüliti käsipunkti ja VC tüüpi vaakumkontaktoriga, mille on toodetud ABB-ettevõte, mida saab paigaldada kahekordsete kappidena paralleelina, mis on tagaküljel. Divece saab esiküljele paigaldada ja siluda, nii et selle saab paigaldada seina vastu. Seinale paigaldamise suurim eelis on see, et see võib põrandapinda säästa. Lisaks saab seda paigaldada ilma seinata, see tähendab, et see on kahepoolne hooldus tüüp. Nende kahe sisemise struktuuri paigutus on ebajärjekindel ja selle eelis on mugav hooldus.

◆ kest ja partitsioon

Metallist soomustamisega varustatud avatud lülitiseadme koost ja sektsiooni on valmistatud kvaliteetsetest imporditud alumiiniumkattega tsinkterastplaatidest, mis on poltidega pärast CNC tööpinkide painutamist, nii et kokkupandud lüliti kapp suudab ühtluse suurus säilitada. Sellel on tugev korrosioonikindlus ja oksüdatsiooniresistentsus ning sellel on suurem mehaaniline tugevus kui sama terase plaadil. Lülitikapp jaguneb vaheseina järgi käerauduruumi (kaitselüliti sektsioon), bussiruumi, kaabliruumi ja relee -instrumendiruumi (madala pingeruumi). Iga seadme kest on iseseisvalt maandatud.

◆ Toote ülevaade

Metallist soomustamisega varustatud avatud lülitusseadme kest ja sektsiooni on valmistatud alumiinium-tsinkiga kaetud terasplaatidest või terasplaatidest, mis on CNC tööpinkide töötlemist ja painutatud, nii et kokkupandud lülituskapp suudab säilitada ühtluse suuruse. Alumiinium-tsinkiga kaetud terasplaadil on tugev korrosioonivastane ja anti-oksüdatsiooni toime ning sellel on suurem mehaaniline tugevus kui samal teraselplaadil. Lülitikapp jaguneb vaheseinte kaupa käerauduruumi, bussiruumi, kaabliruumi ja relee -instrumendiruumi ning iga seadme kestal on iseseisev maandus. Lüliti kapi uksi pihustatakse kõik elektrostaatilise plastiga, et nende pindadel on löögikindluse, korrosioonikindluse ja kauni välimuse eelised (värvi saab värvi kohandada).

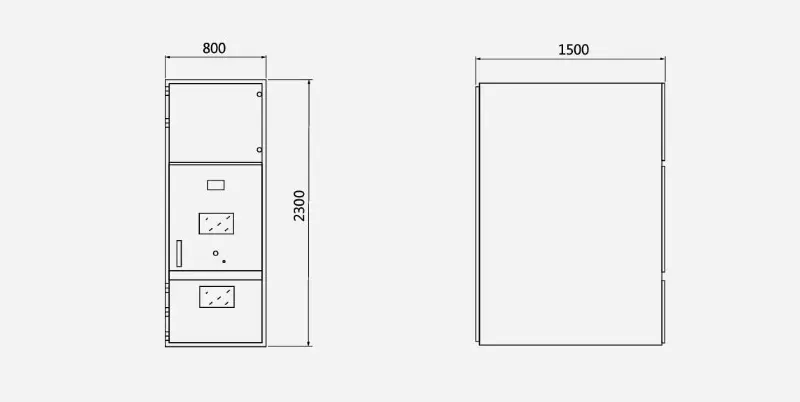

◆ kontuuri mõõde

Metalli soomustamisega varustatud avatud lüliti seadme kontuurmõõtmed on nagu Belows ：

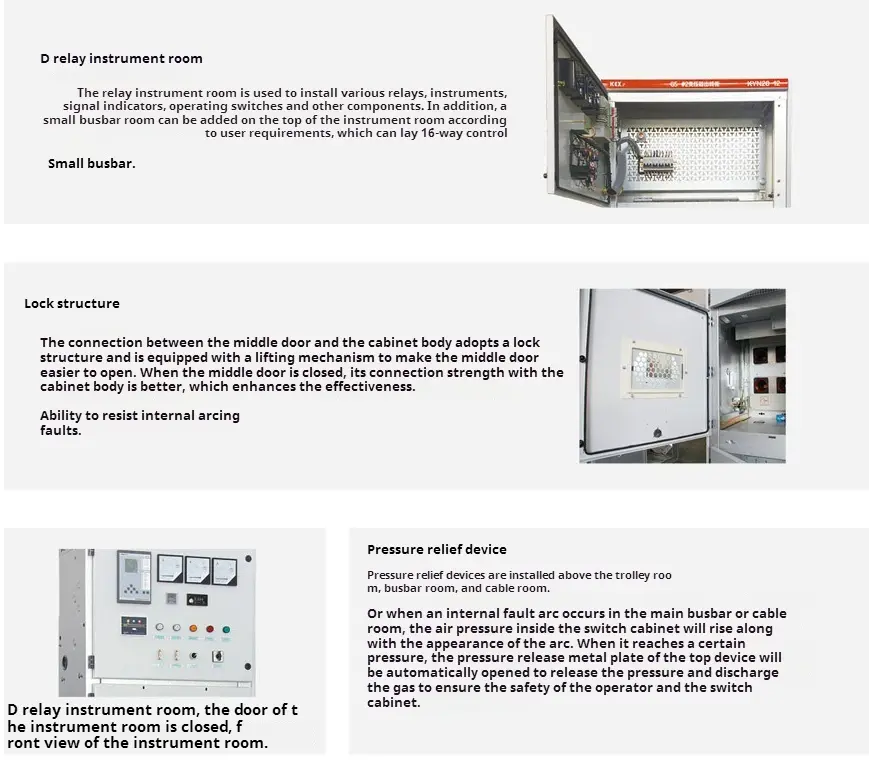

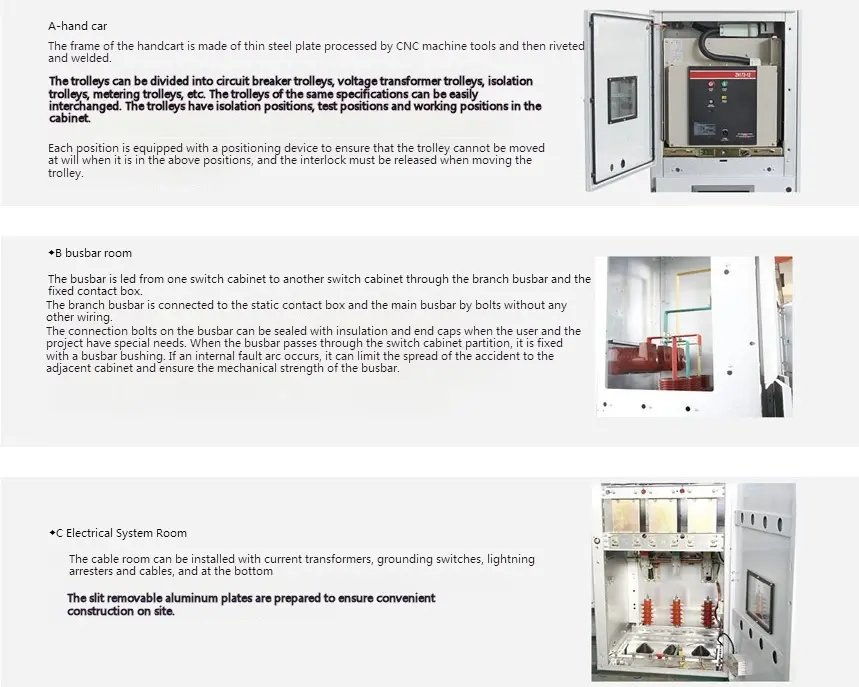

◆ Peamine komponent
