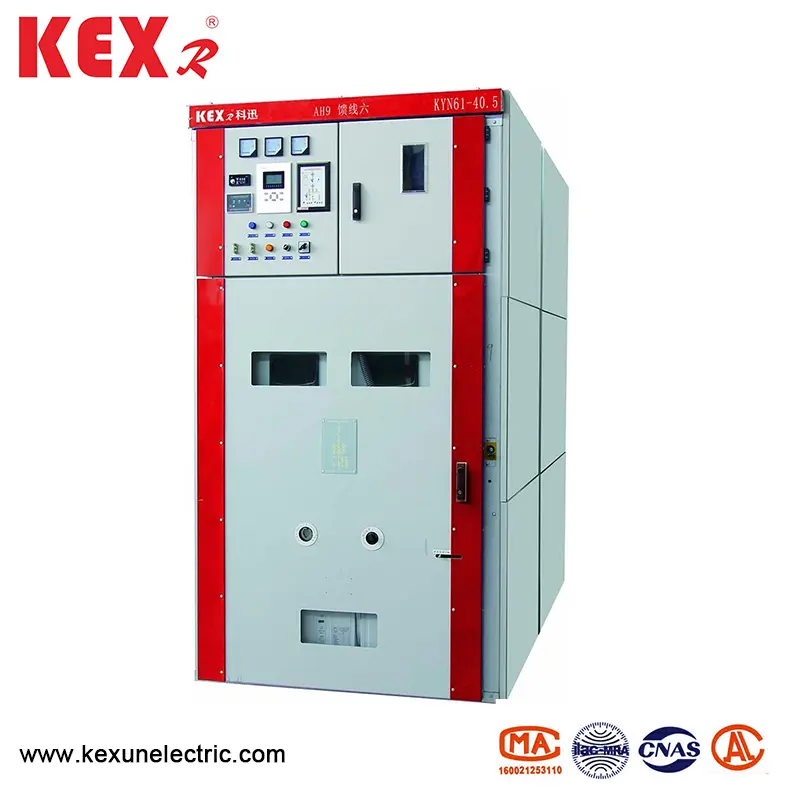

Raudrüüdega plakeeritud nihutav lülitusseadmed
Hiinas asuva professionaalse jõuülekande- ja transformatsiooniseadmete tarnijana saab Kexuni KYN61-40.5 tüüpi soomuslubadega nihutamisülekande abil kasutada elektrienergia energiaaimedes, alajaamades ning tööstus- ja kaevandusfirmades elektrienergia vastuvõtmiseks ja levitamiseks ning see saab kontrollida, kaitsta ja tuvastada vooluahelaid ning neid saab kasutada ka teistes kohtades, kus ringkonnad käivad sageli.
Mudel: KYN61-40.5
Bränd ： kexr
Mudel: KYN61-40.5
Bränd ： kexr

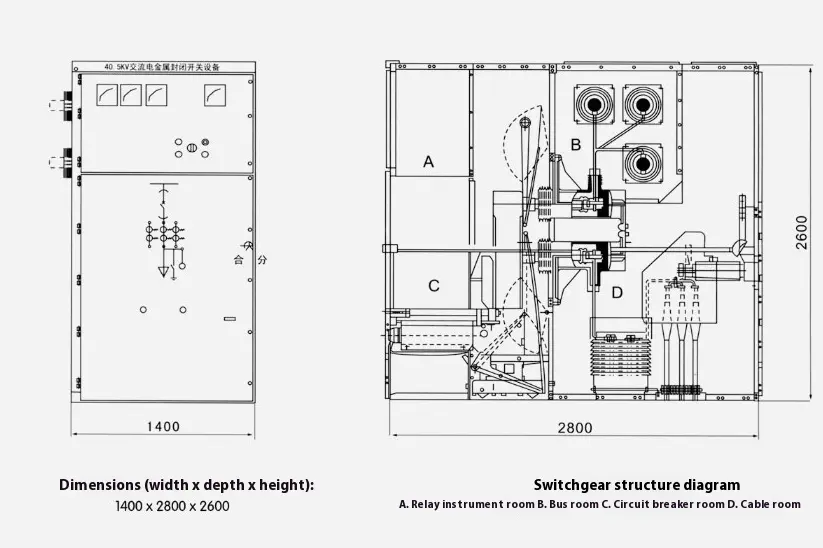

● Tektoonilised omadused
A
A
▶ Käsiväe raam on varustatud pliikruvi ja pähkli tõukejõumehhanismiga, mis võib hõlpsalt käeraudu liigutada ja takistada misost kahjustamist tõukejõu struktuuri kahjustamisest
▶ Kõik toimingud saab läbi viia kapiuksega
▶ Põhilüliti, käsikärude ja lüliti kapi uste vaheline põim võtab vastu kohustusliku mehaanilise lukustusrežiimi, et vastata funktsioonile "Viie enneaegne"
▶ Kaabliruumil on piisavalt ruumi mitme kaabli ühendamiseks
▶ Kiire maanduslülitit kasutatakse maandumiseks ja lühiseks
▶ Koore kaitsetase on IP3X ja kaitsetase on IP2X ； Kui käeraugu uks on avatud
▶ Armouriga plakeeritud vahetusülekanded vastavad GB3906-1991.DL404-1997 ja võtab vastu rahvusvahelise IEC-298 standardi.
● Keskkonnatingimused
▶ Ümbritseva temperatuuri ülemine piir on +40 ℃ ja 24 tunni jooksul mõõdetud keskmine väärtus ei ületa 35 ℃ ja alumine piir on-15 ℃
▶ Kõrgus: mitte rohkem kui 1000 m merepinnast kõrgemal
▶ suhteline õhuniiskus: päevane keskmine väärtus ei tohi ületada 95%ja igakuine keskmine väärtus ei tohi ületada 90%
▶ Maavärina intensiivsus: mitte rohkem kui 8 kraadi
▶ Veeauru rõhk: päevane keskmine väärtus ei tohi ületada 2,2 kPa ja kuu keskmine väärtus ei tohi ületada 90%.
● Tehnilised parameetri tabelid
◆ Vaakumlülitiseadmed
|
Arv |
Ese |
Ühik |
Andmed |
|
1 |
Hinnatud pinge |
Kv |
40.5 |
|
2 |
Hinnatud vool |
A |
1250, 1600, 2000 |
|
3 |
Hinnatud sagedus |
Hz |
50 |
|
4 |
Hinnatud lühiajalisele kestatusele |
Selle |
20,25,31,5 |
|
5 |
Hindatud tipptasemel voolu |
Selle |
50,63,80 |
|
6 |
Hinnatud töösagedus talub pinget |
Kv |
95/1min |
|
7 |
Hindatud valgustuse impulss talub pinget |
Kv |
185 |
|
8 |
Hinnatud lühise püsiv aeg |
S |
4 |
|
9 |
IP -kraad |
|
Ip3x |
◆ Vaakumkaitselüliti
|
Arv |
Ese |
Ühik |
Andmed |
|
1 |
Hinnatud pinge |
Kv |
40.5 |
|
2 |
Hinnatud sagedus |
Hz |
50 |
|
3 |
Hinnatud töösagedus talub pinget |
Kv |
95/1min |
|
4 |
Hindatud valgustuse impulss talub pinget |
Kv |
185 |
|
5 |
Hinnatud vool |
A |
1250, 1600, 2000 |
|
6 |
Hinnatud lühiajalisele kestatusele |
Selle |
20,25,31,5 |
|
7 |
Nimetatud lühise purunemisvool |
Selle |
20,25,31,5 |
|
8 |
Hinnatud lühise püsiv aeg |
MS |
30≤t ≤60 |
|
9 |
IP -kraad |
MS |
50≤t ≤100 |
|
10 |
Avaaeg |
MS |
20 |
|
11 |
Sulgemisaeg |
MS |
10000 |
|
12 |
Nimetatud lühise purunemise ajaline aeg |
Aeg |
|
|
13 |
Mehaaniline elu |
Aeg |
|
◆ kevadised masinad
|
Ese |
|
Ühik |
Andmed |
|
Hinnatud tööpinge |
Purunemismähised |
V |
DC220/110 AC220/110 |
|
sulgemismähis |
|||
|
Hinnatud töövool |
Purunemismähised |
A |
0,96 (220 V) 1,05 (110 V) |
|
sulgemismähis |
|||
|
Energiahoidla mootori võimsus |
W |
230 |
|
|
Energiahoidlaga mootoriga pinge |
V |
DC220/110 AC220/110 |
|
|
Energy StorageTime |
S |
≤12 |
|

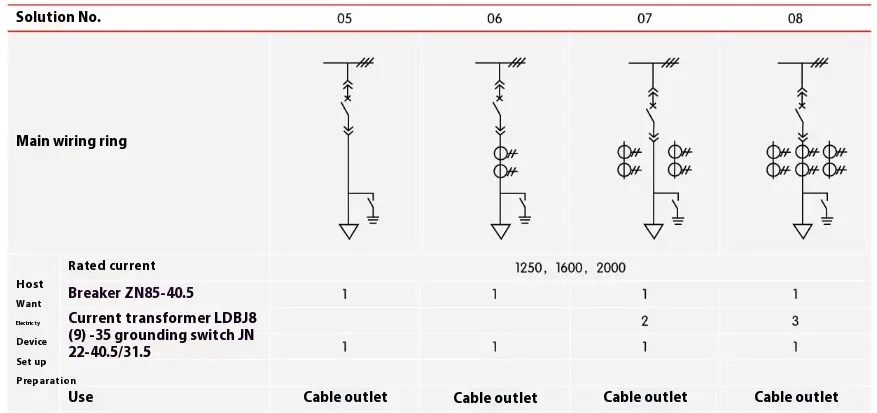

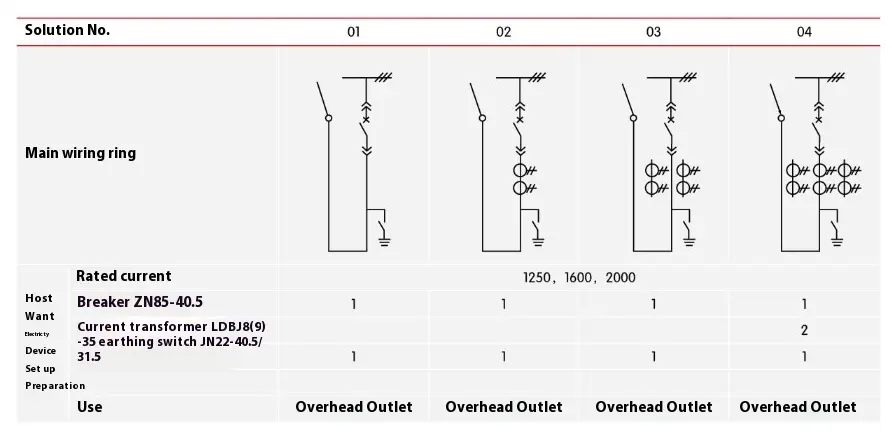

● Juhtmete skeemid
Armor-plakeeritud vahetusväljakute jaoks on 27 tavaliselt kasutatavat tüüpilist primaarset juhtmestiku skeemi, mis vastavad kasutajate kaabli sissetulevate ja väljaminevate liinide vajadustele, sissetulevad ja väljaminevad liinid, suhtlus ja mõõtmine, kaitse, kaitse jne. Kui olemasolevatest skeemidest erinevad muud skeemid, siis pidage tootjaga konsulteerida.
Kte
● SwitchGear installimine
A
▶ Kapi tagaosast seinani: ≥ 1500mm
▶ Vundamendi raami tasapinnalisus: ≤ 1 mm/m
▶ Vundamendi manustatud kanali teras ei tohi ületada 3 mm maapinnast
▶ Selle saab vundamendile poltide või keevitamise abil parandada
▶ Lülitiseadme kaal on umbes 1800 kg
▶ Lülitiseadmete töökoridori laius (ühe rida): ≥3000 mm ja topeltreas (näost näkku) ≥4000 mm.
● Toote järjepidevus
◆ Primaarjoone põhiskeemi number, ühe siinisüsteemi skeem, paigutusskeem ja paigutusskeem
◆ Sekundaarse vooluahela elektriskeem ja terminaliskeem
◆ Armouriga plakeeritud lülitusseadmete elektriliste komponentide mudeli spetsifikatsioon ja kogus
◆ Põhibussi- ja harubussi spetsifikatsioonid ja materjalid
◆ Varuosade ja varuosade nimed ja kogused
◆ Erinõuded lepitatakse kokku vabrikuga
◆ Tootetehnoloogia pideva täiustamise tõttu peab meie tehase tehniline osakond uusima kinnituse. Kui muudatusi toimub, ei teavitata.
● Tellimisjuhised
◆ peamine juhtmestiku skeem, eesmärgi ja ühe juhtmega süsteemiskeem; Hinnatud pinge; Hinnatud vool; Hinnatud lühise purunemisvool; Toite jaotusruumi paigutuse plaan ja paigutus ja konfiguratsiooniplaan lülitiliste jms.
Näidata sissetulevate ja väljaminevate kaablite spetsifikatsioone
◆ Lülitiseadmete ning muude lukustuste ja automaatsete seadmete juhtimis-, mõõtmis- ja kaitsefunktsioonide nõuded.
◆ Mudel, spetsifikatsioon ja kogus peamiste elektriliste komponentide kogus lülitiseadmetes. Kui lülitusseadmete või sissetulevate kappide vahel on vaja bussisillaühendust, tuleb esitada konkreetsed andmed, näiteks bussisilla vooluhulk, bussisilla ulatus ja kõrgus maapinnast
◆ Kui soomusega plakeeritud vahetusväljakut kasutatakse spetsiaalses keskkonnas, tuleks seda tellimisel üksikasjalikult täpsustada.
◆ Muud erinõuded.
● SwitchGear Installation Foundation skemaatiline diagramm
