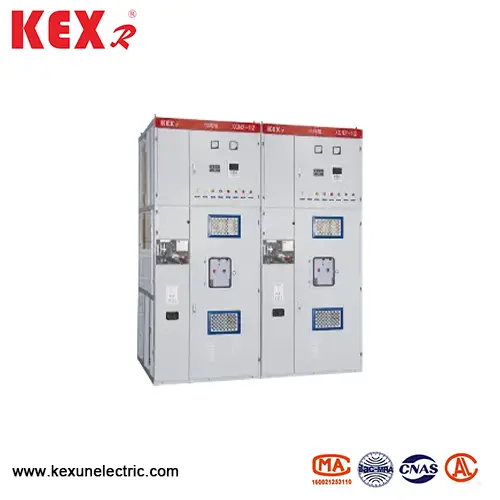

Karbi tüüp fikseeritud metallist suletud lülitiseadmed

● tingimuste kasutamine

A

-25 ~ 40 ℃ (siseruumides)

▶ Kõrgus: alla 1000 m

▶ Daily keskmine suhteline õhuniiskus ei ole üle 95%ja igakuine suhteline õhuniiskus ei ületa 90%

▶ Maavärin ei tohi ületada suurusjärku 8

▶ XGN2-12 tüüpi kasti tüüpi fikseeritud metallist suletud lülitusseadmed tuleb paigaldada tulekahjust vaba kohta, plahvatusohtlikku, tõsist reostust, keemilist korrosiooni ja vägivaldset vibratsiooni.

● Tehniline parameeter

◆ Varrorivastane seade

"Viie ennetamise" funktsioon on takistada kaitselüliti jagunemist ja ekslikult sulgemist; Vältida lahke lüliti koormuse ja miso operatsiooni; Vältida maanduslüliti sulgemist, kui see on laetud; Vältida maanduslüliti sisselülitamist, kui see on suletud; Vältida laaditud intervalli sisenemist ekslikult.

See XGN2-12 Type Box Type fikseeritud metallist suletud lülitiseadmed võtavad kasutusele kohustusliku mehaanilise lukustusrežiimi ja lukustusseade koosneb põhikomponentidest nagu tugi, ketas, paneel, lukustusplaat, käepide, käepide, ühendusvarras jne, millel on usaldusväärsed jõudluse omadused, täielikud funktsioonid, lihtne struktuur ja mugav töö, saavutades seega "Viis ettevalmistust" lihtsalt viis ja tõhusalt.

▶ Punase ja rohelise flopiga juhtlülitit (KW -lüliti) kasutatakse kaitselülitiskeemis, et takistada kaitselüliti jagunemist ja ekslikult sulgemist

▶ alles pärast kaitselüliti tõesti katki saab väike käepide "töö" positsioonilt välja tõmmata ja keerata "purunemis- ja lukustusasendisse"; Isoleerimislüliti avamine ja sulgemine; Vältige 7-koormusega lahtiühendamist avamisest ja sulgemisest. Lukustumise ja lukustamise vastavuse pöörduvusel on topelt misoperatsioonivastased funktsioonid, see tähendab, et kui väike käepide on "purunemise" asendis, saab sisse ja välja lülitada ainult ülemist ja alumist lahtiühendajad, kuid kaitselüliti ei saa sisse ja välja lülitada, vältides seega ringkonnamurdja miso operatsiooni.

▶ Kui kaitselüliti ning ülemised ja alumised lahtiühendused on suletud olekus ning väike käepide on "töös", ei saa esi- ja tagakapi uksed avada, et takistada neil kogemata reaalajas sisenemist

▶ Kui ülemisi ja alumisi lahtiühendusi ei avata, ei saa maanduslülitit sulgeda ning väikest käepidet ei saa pöörata "purunemis- ja lukustusasendist" positsioonile "hooldus", mis võib takistada maandustaraadi riputamist elektriga.

▶ Kui maanduslülitit ei avane, ei saa ülemist ja alumist lahtiühendajatest sulgeda, mis võib takistada maandumisjuhtme ülemist ja alumist lahtiühendajate sulgemist.

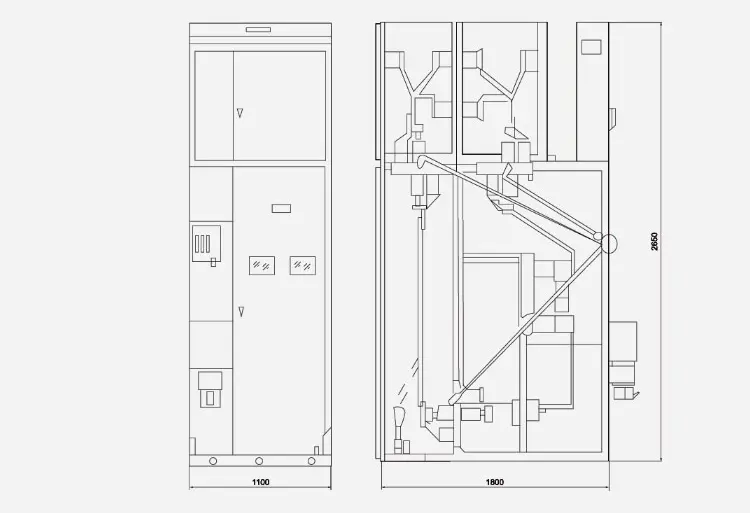

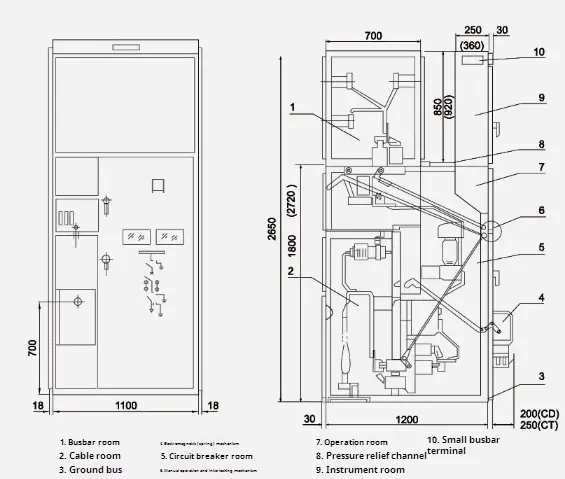

● XGN □ -12/07D kontuuri joonistamine

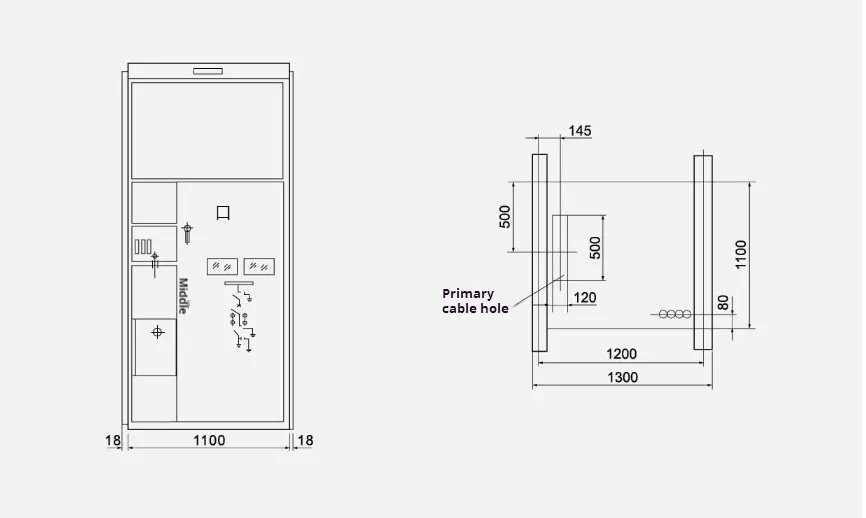

● XGN □ -12 (ümbersõidukaabli väljalaskeava) visandjoonist

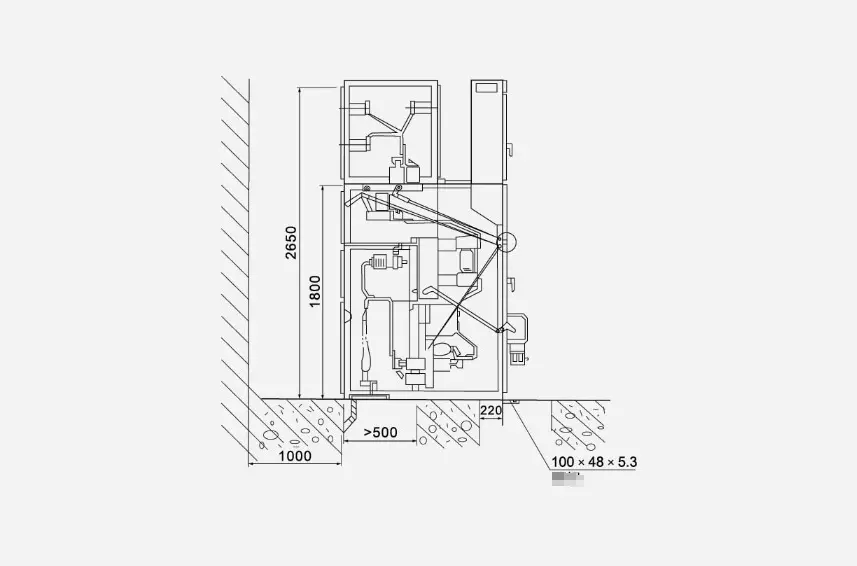

● Üldmõõtme paigaldamise joonistamine
