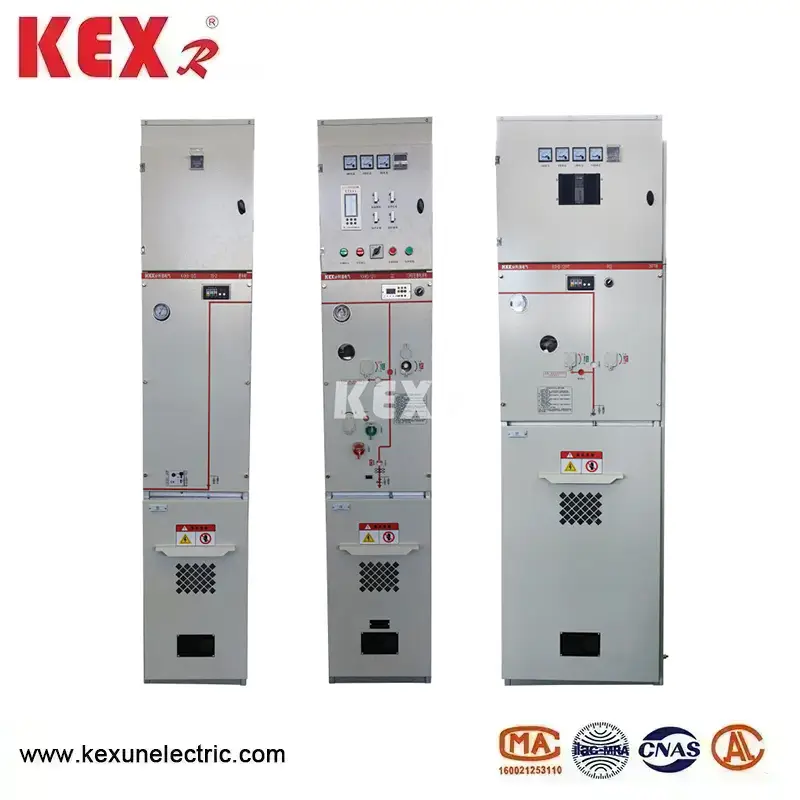

Keskkonnasõbralik gaasiisolatsiooniga lülituskapp
Hiina tehase Kexun Electric Co., Ltd. toodetud keskkonnasõbralikul gaasiisolatsiooniga lülituskapil on lihtsa konstruktsiooni, paindliku töö, usaldusväärse blokeerimise ja mugava paigaldamise omadused ning see sobib eriti elektrijaotuseks linnapiirkondades, väikestes sekundaaralajaamades, lülitusjaamades, kaabliharukarpides, kasti tüüpi alajaamades, tööstus- ja kaevandusettevõtetes, lennujaamade elektrijaamades, elektrijaamades, alamteedes, tuulejaamades, elektrijaamades. raudteed, tunnelid ja muud kohad.
Mudel: KXHB-12
Kaubamärk: KEXR
Mudel: KXHB-12
Kaubamärk: KEXR

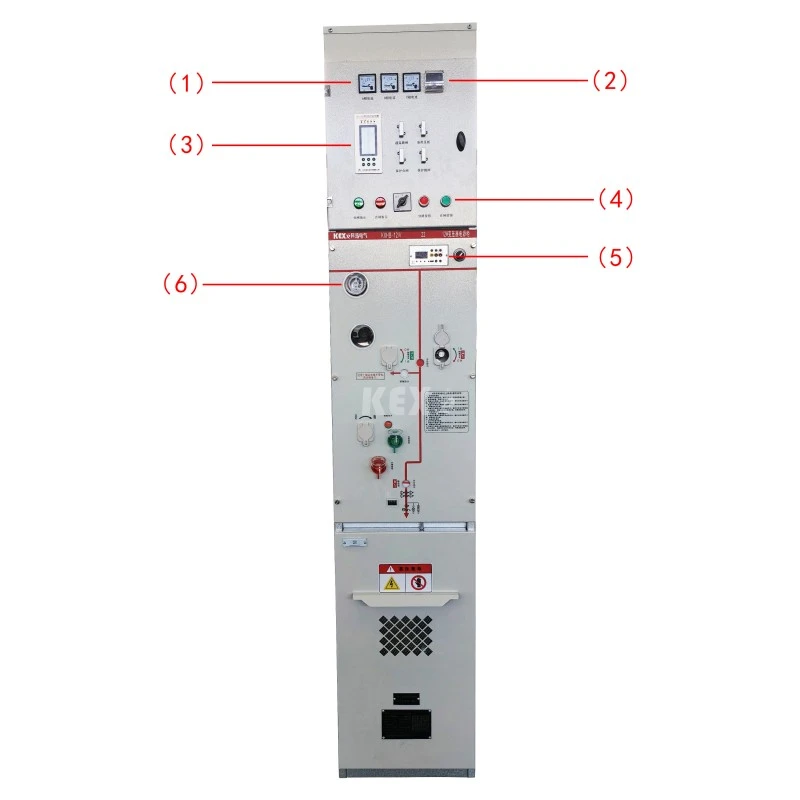

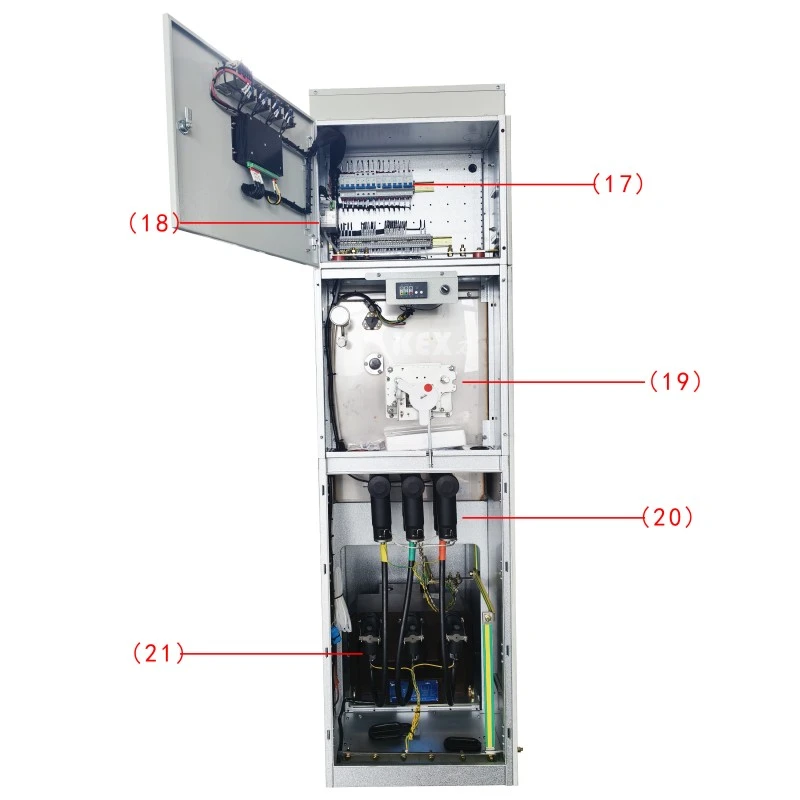

● Komponendid

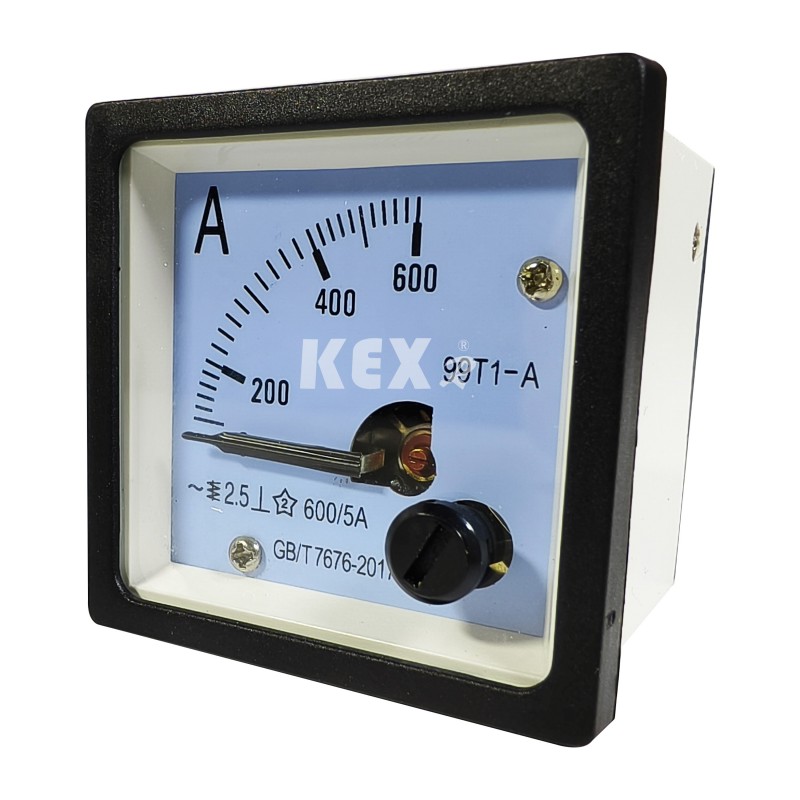

1.Ampermeeter

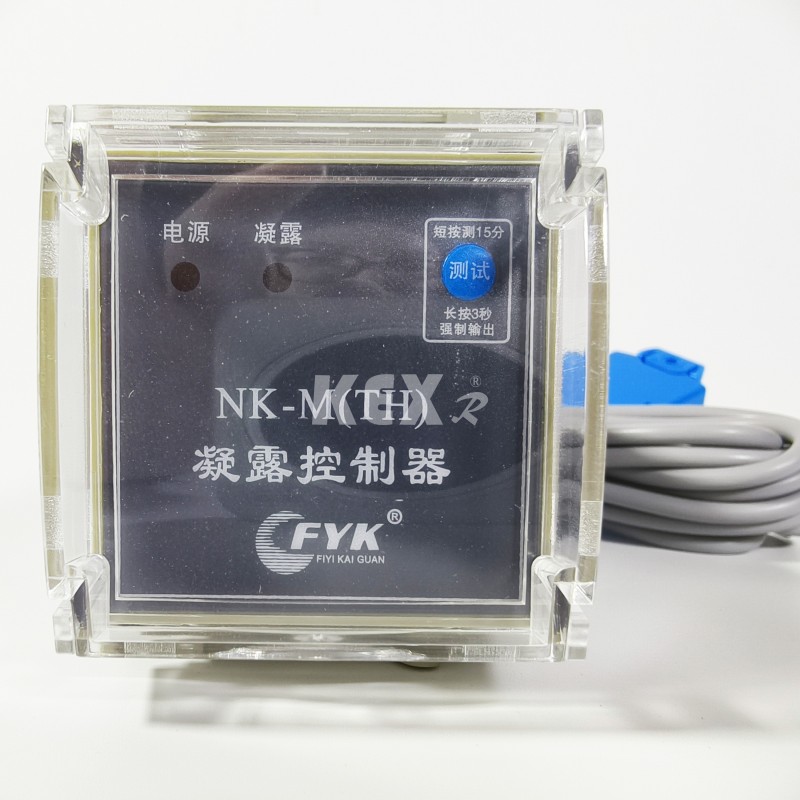

2.Kondensatsiooniregulaator

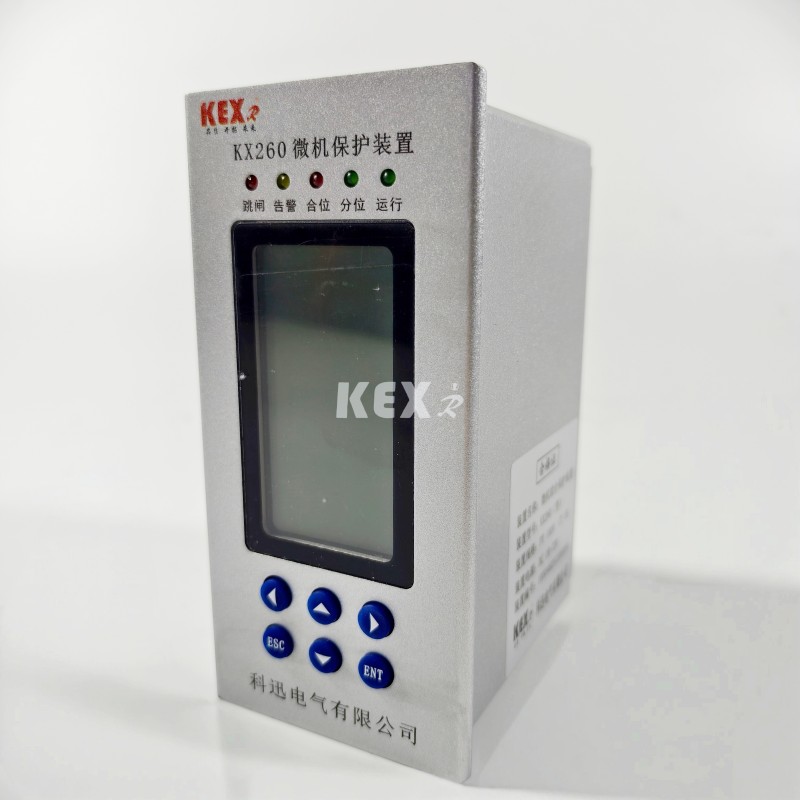

3.Mikroarvuti kaitseseade

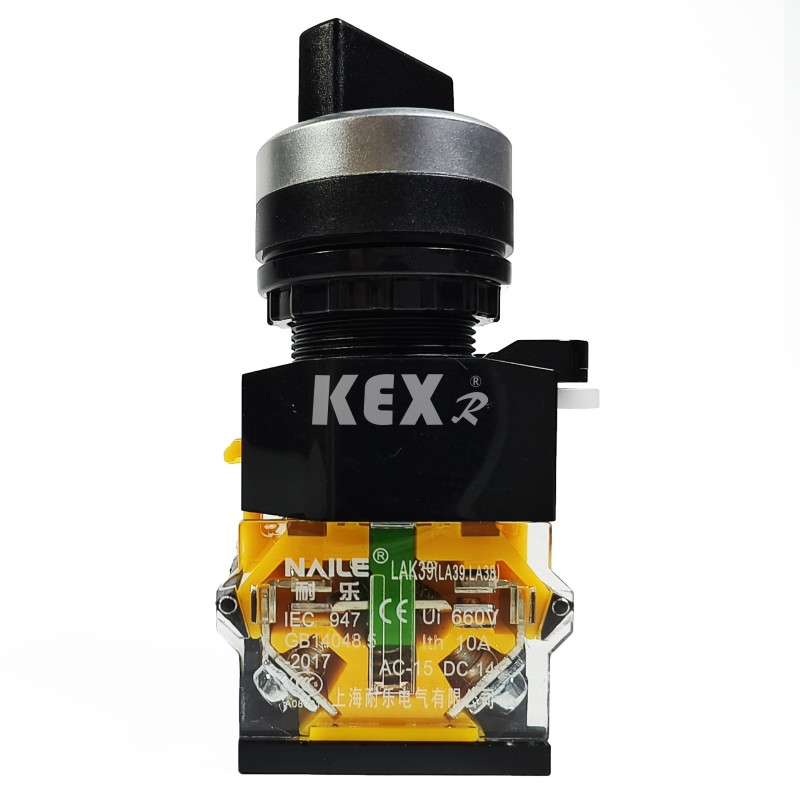

4. Nupp

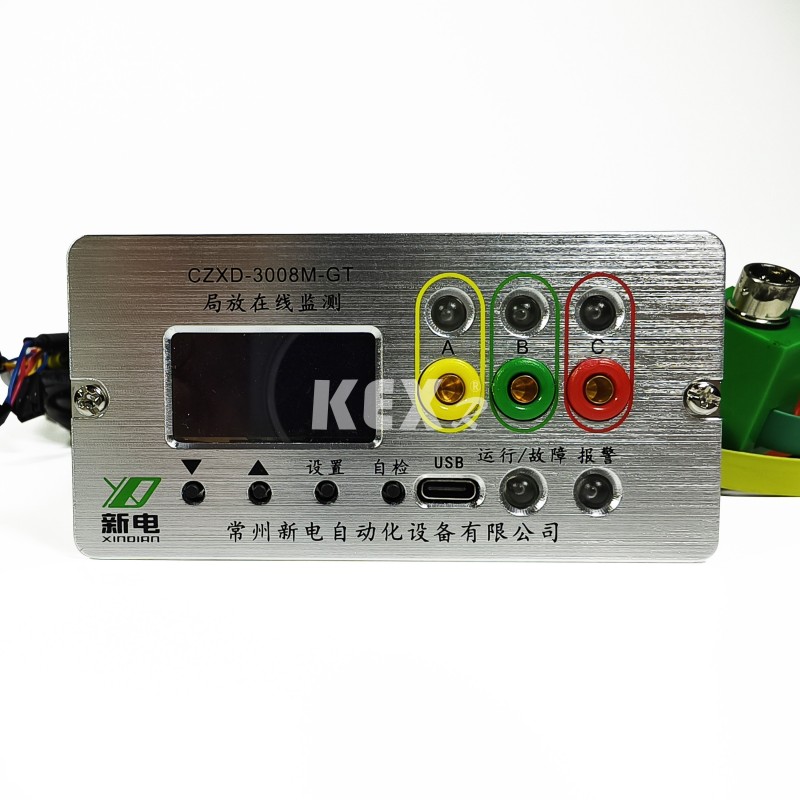

5.Osalise tühjenemise detektor

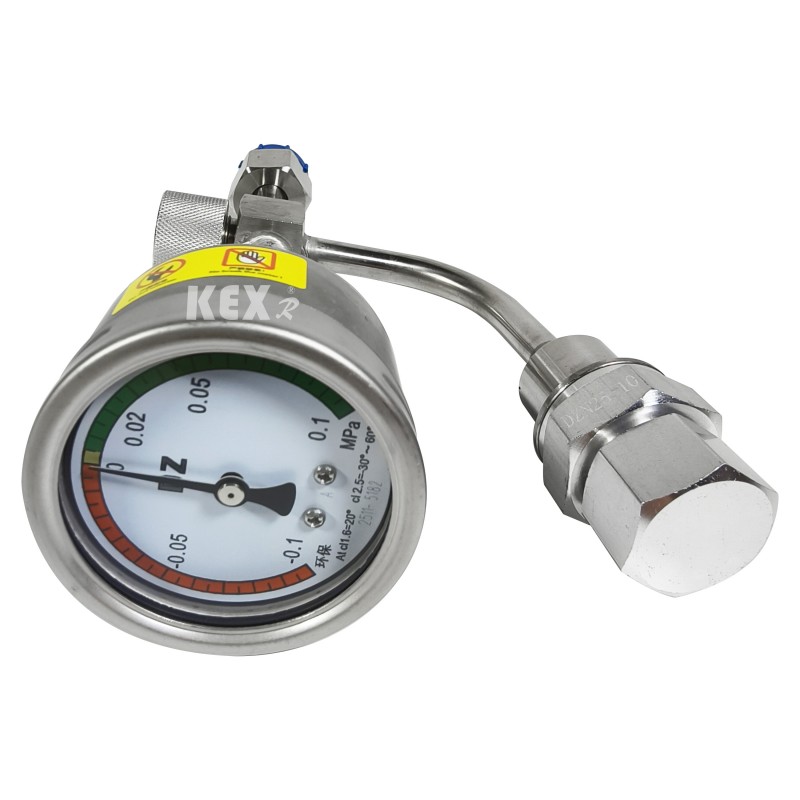

6.Baromeeter

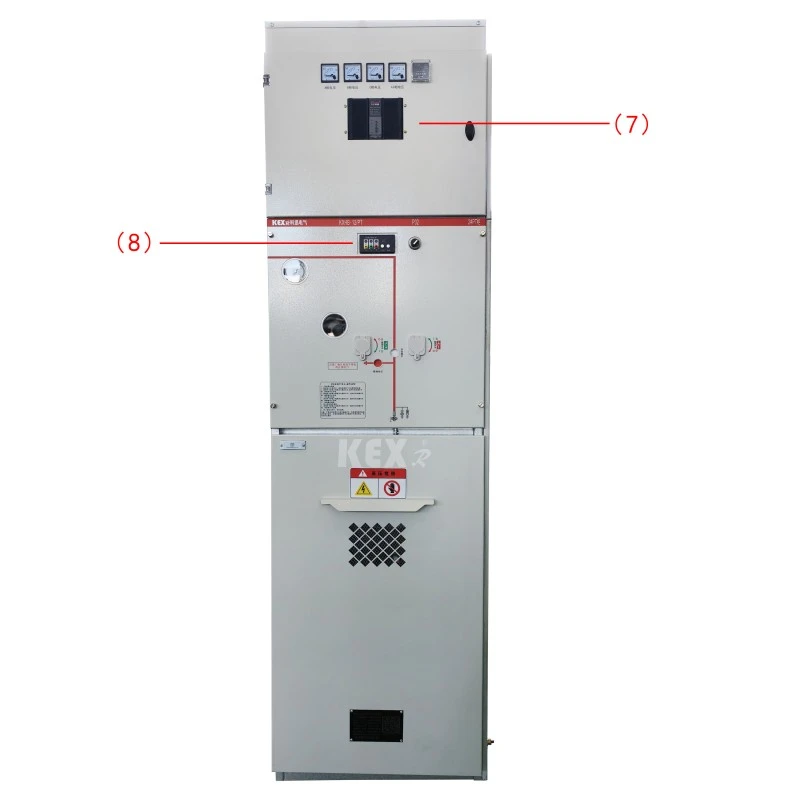

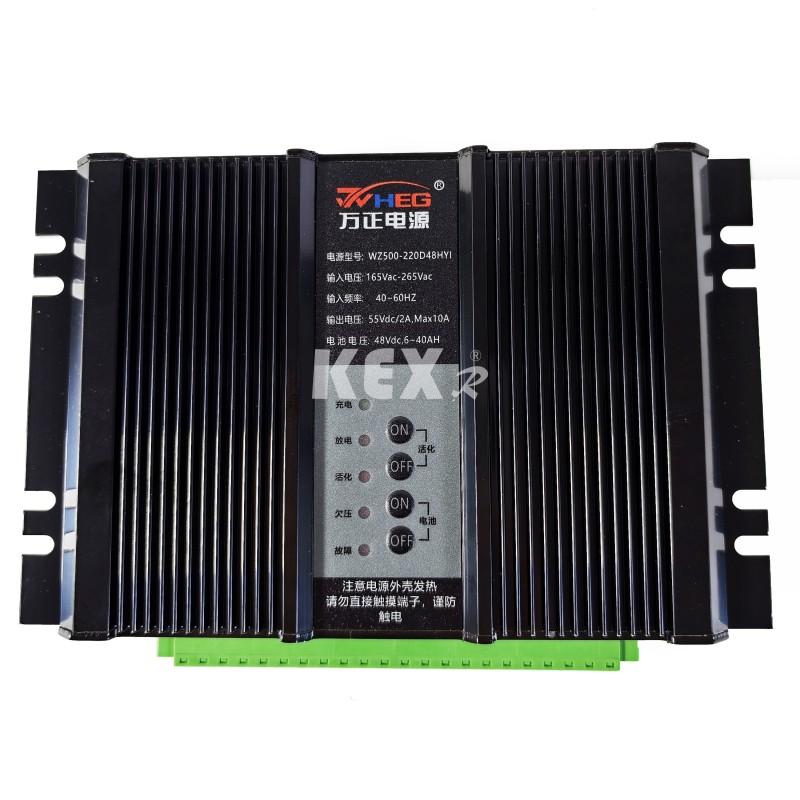

7.Toide
8. Laetud ekraan

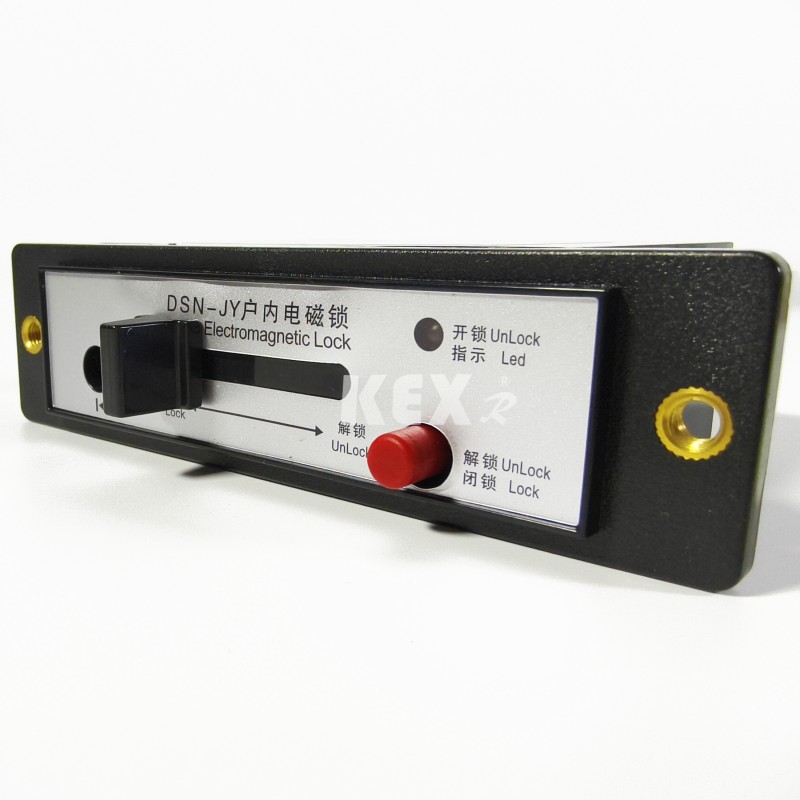

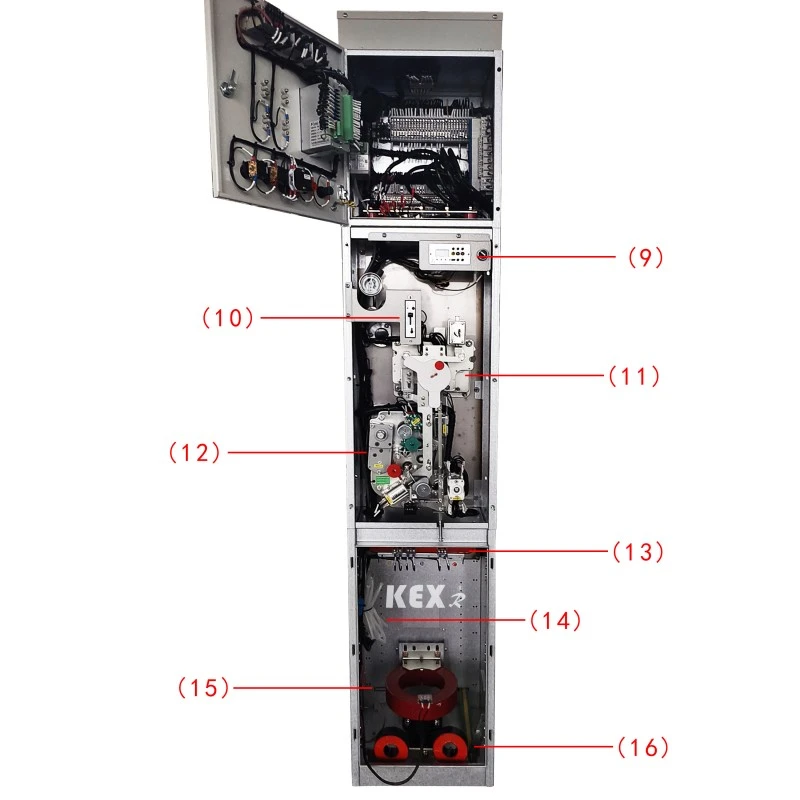

10.Elektromagnetlukk

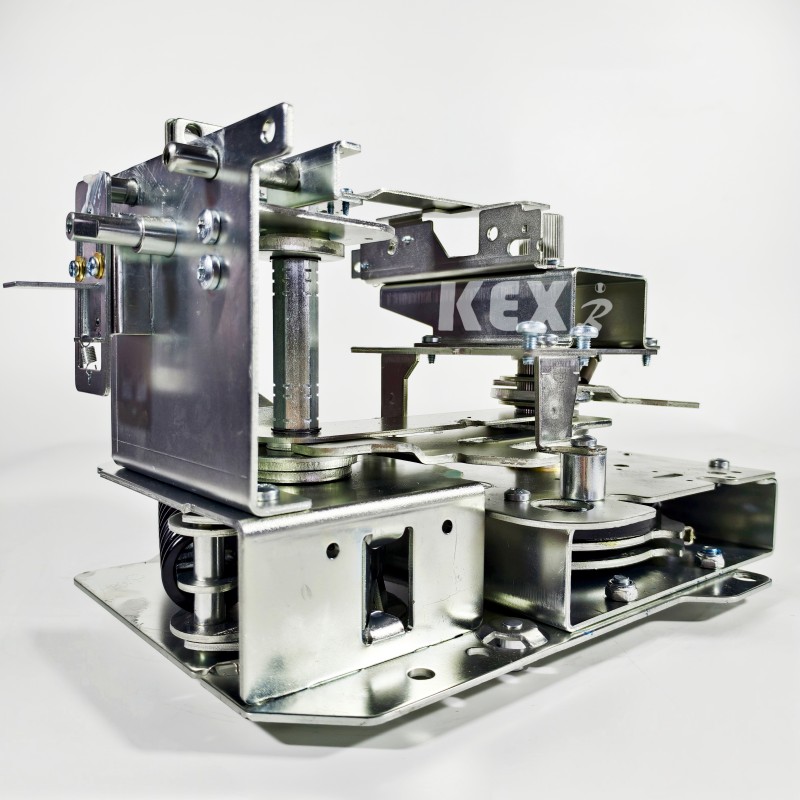

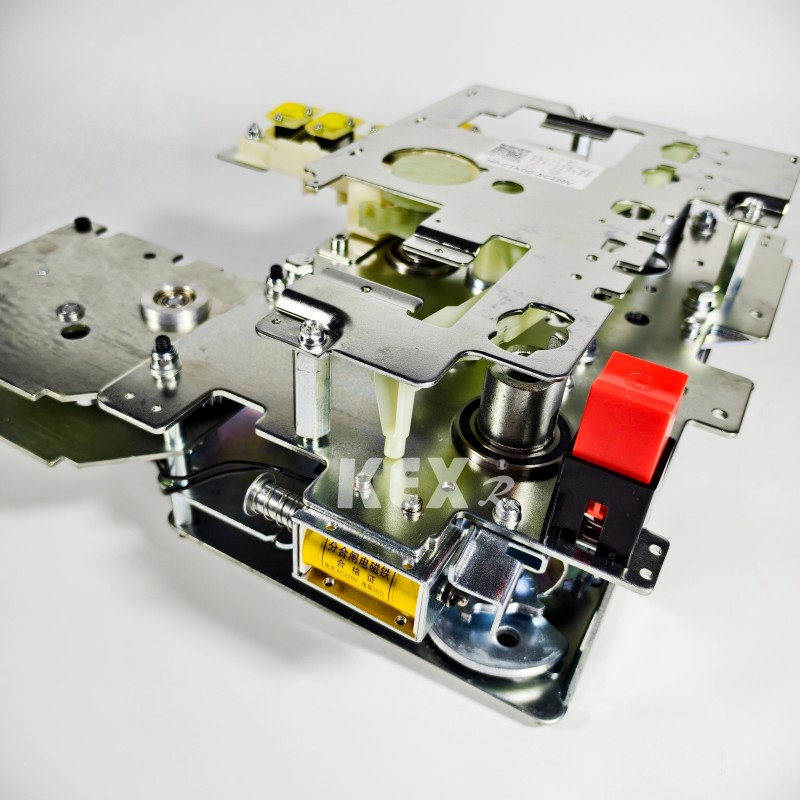

11. Käsitsi töötav mehhanism
12. Elektriline töömehhanism

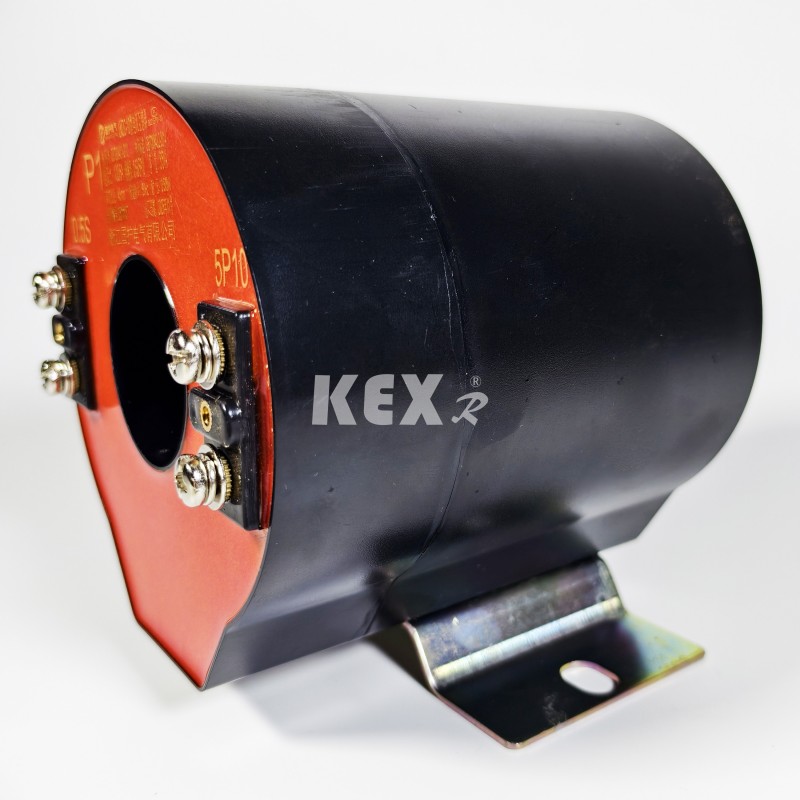

16. CT

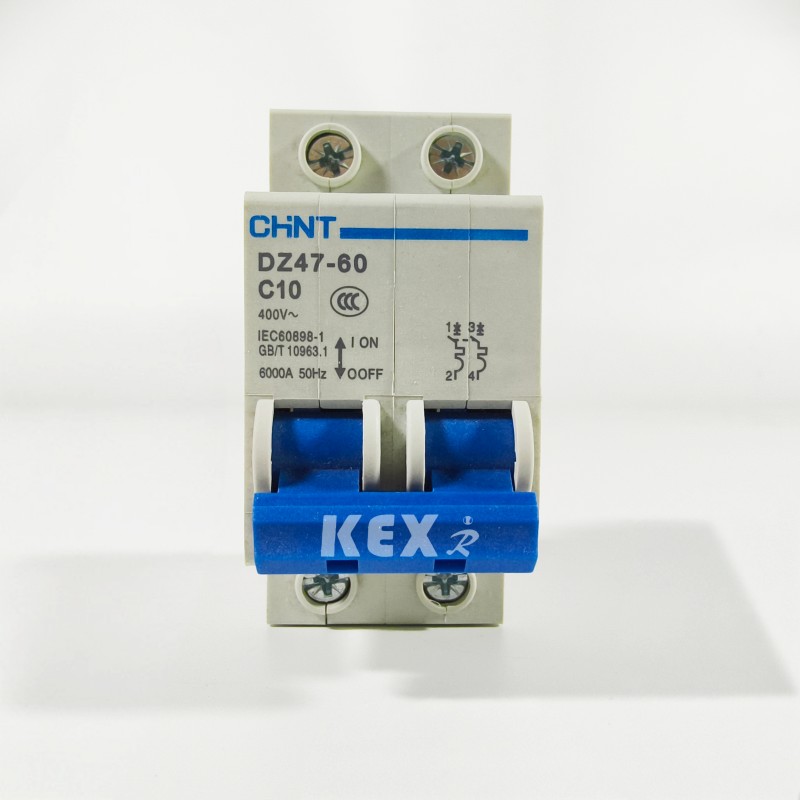

17.MCB

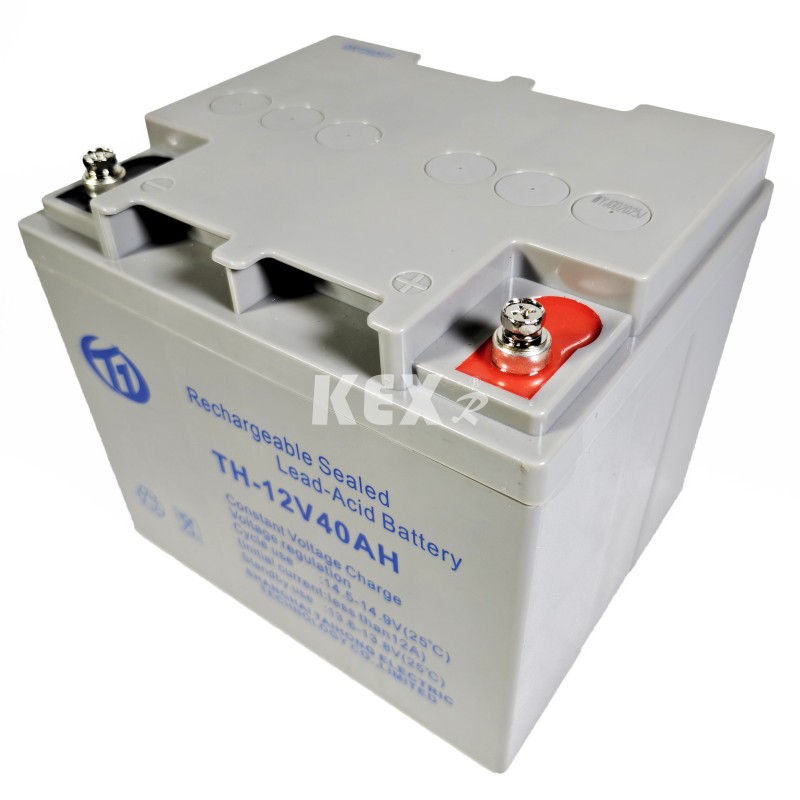

18.aku

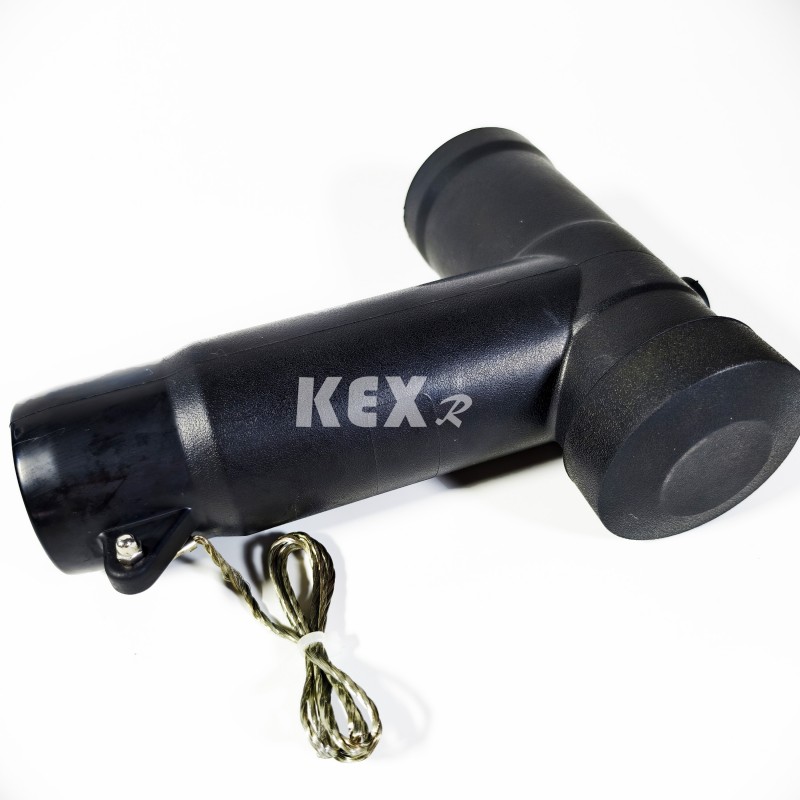

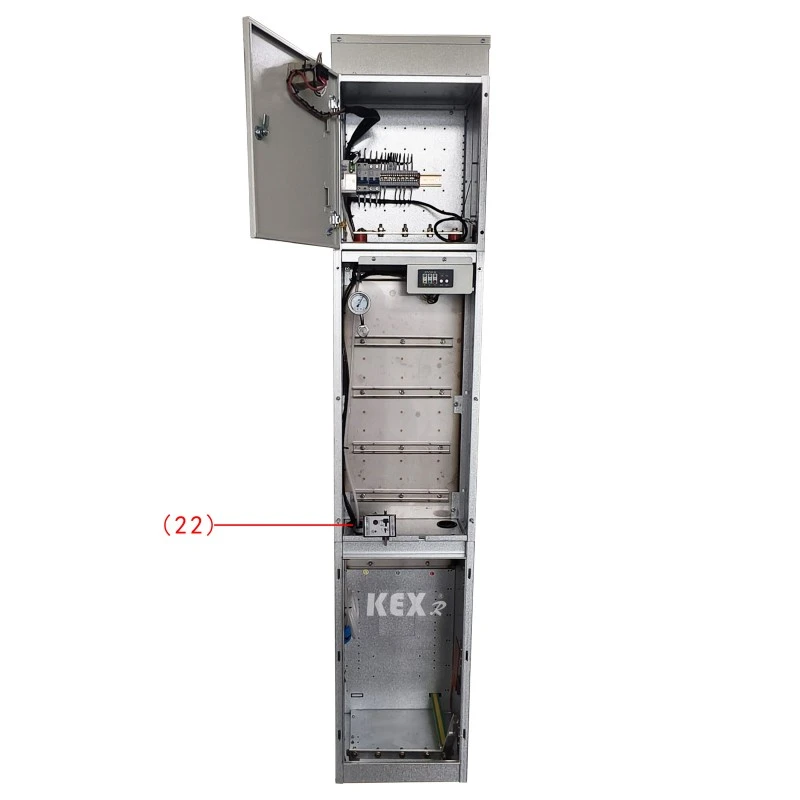

20. Kaabli pistik
● Kasutustingimused
◆ Temperatuur: -25 ~ 45 ℃
◆ Maksimaalne ööpäevane temperatuur: 35℃
◆ IP-aste: laetud korpuse tihend IP67, lülituskapi kest IP4x
◆Keskkonnasõbraliku gaasiisolatsiooniga jaotuskapi ümbritsev õhk ei tohiks olla ilmselgelt saastatud söövitava põlevgaasi ja veeauruga.
◆ Puuduvad sagedased vägivaldse vibratsiooni kohad ja karmide osade kareduse disain vastab erinevatele nõuetele.
● Standardid
KXHB-12 tüüpi keskkonnasõbralik gaasiisolatsiooniga jaotuskapp vastab alltoodud standarditele
◆ Standardi GB/T 1022 üldised tehnilised nõuded kõrgepinge lülitus- ja juhtseadmetele. ◆ GB/T39063640.5kV vahelduvvoolu metallist suletud lülitus- ja juhtimisseadmed.
◆ GB/T1985 Kõrgepinge vahelduvvoolu eralduslüliti ja maanduslüliti
◆ GB/T38043,6–40,5 kV vahelduvvoolu kõrgepinge koormuslüliti
◆ GB/T1984 Kõrgepinge vahelduvvoolu kaitselüliti
◆ GB/T4208 kesta kaitsetaseme IP-kood
◆ GB/T7354 osalise tühjenemise mõõtmine
◆ GB/T311.1 Isolatsiooni koordineerimine, 1. osa: määratlus, põhimõtted ja reeglid
● Keskkonnasõbraliku gaasiisolatsiooniga jaotuskapi tehniliste parameetrite tabel
◆ Kaitselüliti kapp
|
Üksus |
Üksus |
Andmed |
|||
|
Nimipinge |
KV |
12 |
|||
|
Nimisagedus |
HZ |
50 |
|||
|
Nimetatud isolatsioonitase |
1min töösageduse vastupidavus Pinge |
Liimida, faasist faasi |
KV |
42 |
|
|
Katkesta |
48 |
||||
|
Valgustusimpulsi vastupidavus pingele (tipp) |
Liimida, faasist faasi |
KV |
75 |
||
|
Katkesta |
85 |
||||
|
1 min toitesagedus, talub abi-/juhtahela pinget (maani) |
KV |
2 |
|||
|
Nimetatud vool |
A |
630 |
|||
|
Nimetatud lühiajaline vastupidavusvool (virtuaalne väärtus) |
Peaahel/maanduslüliti |
kA |
25/4s |
||
|
Maandusahel |
kA |
21,7/4s |
|||
|
Nimetatud tipp-vastupidavusvool |
Peaahel/maanduslüliti |
kA |
63 |
||
|
Maandusahel |
kA |
54.5 |
|||
|
Nominaalne lühise katkestusvool ja ajad |
kA/aeg |
25/30 |
|||
|
Nimi lühise sulgemisvool (tipp) |
kA |
63 |
|||
|
Kaabli laadimise nominaalne katkestusvool |
A |
25 |
|||
|
Kaitselüliti nimi tööjärjestus O-0,3s-CO-180s-CO |
|
|
|||
|
Mehaaniline eluiga |
Kaitselüliti / lahklüliti |
Aeg |
10000/3000 |
||
|
IP-kraad |
Suletud kast |
|
IP67 |
||
|
Lülitusseadme kest |
|
IP4X |
|||
|
Gaasi pinge |
Gaasi nimilaadimistase (20 ℃, mõõtepinge) |
Mpa |
0.02 |
||
|
Nimigaasi minimaalne funktsioonitase (20 ℃, mõõtepinge) |
Mpa |
0 |
|||
|
tihendusjõudlus, |
Aastane lekkemäär |
%/aastas |
≤0,05 |
||
◆ Laadige lülituskapp
|
Üksus |
Üksus |
Andmed |
|||
|
Nimipinge |
KV |
12 |
|||
|
Nimisagedus |
HZ |
50 |
|||
|
Nimetatud isolatsioonitase |
1min töösageduse vastupidavus Pinge |
|
KV
|
|
|
|
|
|
||||
|
Valgustusimpulsi vastupidavus pingele (tipp) |
|
KV
|
|
||
|
|
|
||||
|
1 min toitesagedus, talub abi-/juhtahela pinget (maani) |
KV |
2 |
|||
|
Nimetatud vool |
A |
630 |
|||
|
Nimetatud lühiajaline vastupidavusvool (virtuaalne väärtus) |
Peaahel/maanduslüliti |
KA |
25/4s |
||
|
Maandusahel |
KA |
21,7/4s |
|||
|
Nimetatud tipp-vastupidavusvool |
Peaahel/maanduslüliti |
KA |
63 |
||
|
Maandusahel |
KA |
54.5 |
|||
|
Nimi lühise sulgemisvool (tipp) |
Koormuslüliti/maanduslüliti |
KA |
63 |
||
|
Nimetatud aktiivse koormuse katkestusvool |
A |
630 |
|||
|
Nimetatud suletud ahelaga katkestusvool |
A |
630 |
|||
|
5% Nimiaktiivne koormuse katkestusvool |
A |
31.5 |
|||
|
Kaabli laadimise nominaalne katkestusvool |
A |
10 |
|||
|
Nimetatud aktiivse koormuse vaheajad |
Aeg |
100 |
|||
|
Maandusrike voolu katkemine |
A/Aeg |
31,5/10 |
|||
|
Liinide ja kaablite laadimisvool on maandusrike korral lahti ühendatud. |
A/Aeg |
17,4/10 |
|||
|
Mehaaniline eluiga |
Kaitselüliti / lahklüliti |
A/Aeg |
10000/3000 |
||
|
IP-kraad |
Suletud kast |
|
IP67 |
||
|
Lülitusseadme kest |
|
IP4X |
|||
|
Gaasi pinge |
Gaasi nimilaadimistase (20 ℃, mõõtepinge) |
Mpa |
0.02 |
||
|
Nimigaasi minimaalne funktsioonitase (20 ℃, mõõtepinge) |
Mpa |
0 |
|||
|
tihendusjõudlus, |
Aastane lekkemäär |
%/aastas |
≤0,05 |
||

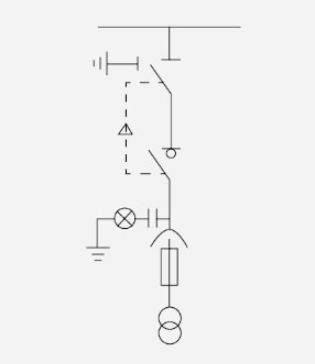

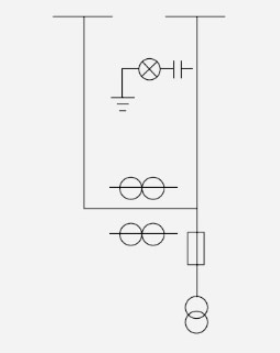

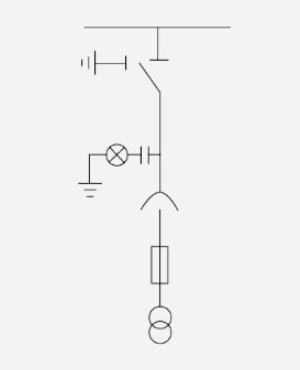

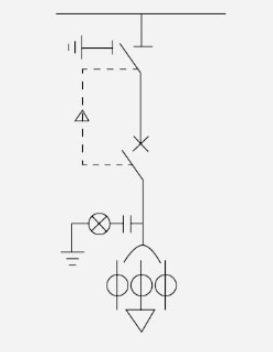

● Kapi konfiguratsiooniskeem
○ Skeem 1
CL650 mm
◆Põhitarvikud
▶Koormuslüliti
▶Kahe jaama eralduslüliti
▶Reaalajas näidikuarvesti
▶Standardne siiniriba
▶Kasutuskäepide
▶Võtke ühendust siiniga
◇ valikulised tarvikud
▶Elektriline töömehhanism
▶Digitaalne näidik
▶Alalisvoolu toiteallika elektromagnetiline lukustusnäidik
▶Kolm kahest mehaaniline blokeering
▶Pikiku on-line jälgimine Madalpingekambris
▶Digitaalne näidik
▶Passiivne kaitse
▶Iste ülestõstmine
▶Alaldi moodul
▶Madalpingekamber
▶Kaks ühes mehaaniline blokeeringuga välgupüüdur
▶Alalisvoolu toiteallikas (12h-24Ah) osuti elektromagnetlukk Tõstev iste
PTC500mm
◆Põhitarvikud
▶Koormuslüliti
▶Kolme jaama lahklüliti reaalajas kuva standardsiin töötab
▶käepideme pingetrafot
▶PT sulatatud toru
▶Kõlarkaabli pistik (kaasa arvatud kaabel)
◇ valikulised tarvikud
▶Elektriline töömehhanism
▶Digitaalne näidik
▶Alalisvoolu toiteallika elektromagnetiline lukustusnäidik
▶Kolm kahes mehaaniline blokeering Piiriku sidusjälgimine
▶Madalpingekamber
▶Digitaalne näidik
▶Passiivne kaitse
▶Tõstav iste Alaldi moodul
▶Madalpingekamber
▶Kaks ühes mehaaniline lukustusriist
▶Alalisvoolu toiteallika (12h-24Ah) osuti instrumendi elektromagnetlukk
▶Iste ülestõstmine
PTi500mm
◆Põhitarvikud
▶Kolmejaamaline eralduslüliti
▶Laetud ekraan
▶Standardbuss
▶Kasutuskäepide
▶Pingetrafo
▶PT sulatatud toru
▶Kõlarkaabli pistik (kaasa arvatud kaabel)
◇ valikulised tarvikud
▶Elektriline töömehhanism
▶Digitaalne näidik
▶Alalisvoolu toiteallika elektromagnetiline lukustusnäidik
▶Kolm kahest mehaaniline blokeering
▶ Piiriku sidusjälgimine
▶Madalpingekamber
▶Digitaalne näidik
▶Passiivne kaitse
▶Iste ülestõstmine
▶Alaldi moodul
▶Madalpingekamber
▶Kaks ühes mehaaniline blokeerimispiirik
▶Alalisvoolu toiteallika (12h-24Ah) osuti instrumendi elektromagnetlukk
▶Iste ülestõstmine
PT 500mm
◆Põhitarvikud
▶Laetud ekraan
▶Standardbuss
▶Pingetrafo
▶PT sulatatud toru
▶Kõlarkaabli pistik (kaasa arvatud kaabel)
◇ valikulised tarvikud
▶Elektriline töömehhanism
▶Digitaalne näidik
▶Alalisvoolu toiteallika elektromagnetiline lukustusnäidik
▶Kolm kahest mehaaniline blokeering
▶ Piiriku sidusjälgimine
▶Madalpingekamber
▶Digitaalne näidik
▶Passiivne kaitse
▶Iste ülestõstmine
▶Alaldi moodul
▶Madalpingekamber
▶Kaks ühes mehaaniline blokeerimispiirik
▶Alalisvoolu toiteallika (12h-24Ah) osuti instrumendi elektromagnetlukk
▶Iste ülestõstmine

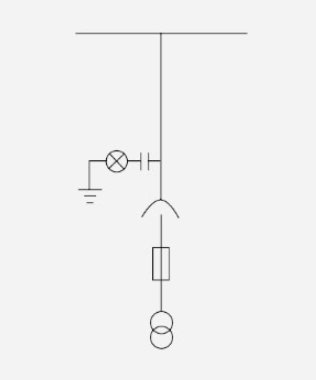

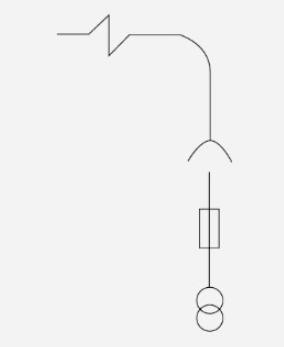

PTS500
◆Põhitarvikud
▶Pingetrafo
▶PT sulatatud toru
▶Kõlarkaabli pistik (kaasa arvatud kaabel)
◇ valikulised tarvikud
▶Piksepiirik
▶ Piiriku sidusjälgimine
▶Alalisvoolu toide (12h-24Ah)
▶Madalpinge kambri osuti instrument
▶Digitaalse kuvari elektromagnetlukk
▶Iste ülestõstmine
M 650 mm
◆Põhitarvikud
▶Laetud ekraan
▶Pikk ja lühike buss
▶Ümberistumisbuss
▶Pingetrafo
▶PT sulatatud toruga doseerimispaak
▶Pingetrafo
◇ valikulised tarvikud
▶Madalpinge kambri osuti instrument
▶Digitaalse kuvari elektromagnetlukk
▶Iste ülestõstmine
▶Temperatuuri ja niiskuse regulaator
Märkus: Kui enne PT-d lisatakse positiivne isolatsioonilüliti, tuleks kapi laius muuta 1000 mm-ks ja muud mõõtmed jäävad muutumatuks.
○ Skeem 2

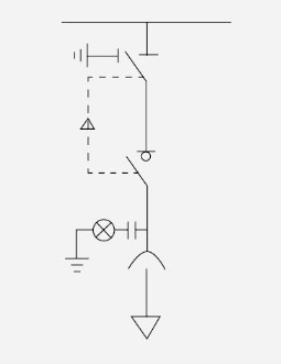

C 420 mm
◆Põhitarvikud
▶Kolmejaamaline eralduslüliti
▶Laetud ekraan
▶Standardbuss
▶Kasutuskäepide
▶Koormuslüliti
◇ valikulised tarvikud
▶Elektrilise töömehhanismi piksekaitse
▶Kaskokindlustus
▶Digitaalne näidik
▶Alalisvoolu toiteallika elektromagnetlukk
▶Nulljärjestuse trafo
▶Rikkeindikaator (koos temperatuuri mõõtmisega) osuti instrument ▶Pikiku sidusjälgimine
▶Passiivne kaitse
▶Iste ülestõstmine
▶Alaldi moodul
▶Läbivoolutrafo
▶Rikkenäidik EKL-4
▶Madalpingekamber
▶Kaks ühes mehaaniline blokeering
▶Sissetuleva liini maanduse lukustusseade
▶Kolm kahest mehaaniline blokeering
▶Kaablitarvikud

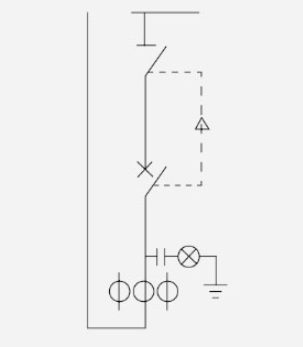

V 420mm
◆Põhitarvikud
▶3 asendiga lahklüliti
▶Laetud ekraan
▶Standardne siinid
▶Kasutuskäepide
▶Kaitselüliti
▶CT
◇ valikulised tarvikud
▶Elektriline töömehhanism
▶Dodge seade
▶Kaskokindlustus
▶Digitaalne näidik
▶Alalisvoolu toiteallika elektromagnetlukk
▶Nulljärjestuse trafo
▶Rikkeindikaator (koos temperatuuri mõõtmisega) osuti instrument
▶ Piiriku sidusjälgimine
▶Passiivne kaitse
▶Iste ülestõstmine
▶Alaldi moodul
▶Läbivoolutrafo
▶Rikkenäidik EKL-4 Madalpingekamber
▶Kaks ühes mehaaniline blokeering
▶Sissetuleva liini maanduse lukustusseade
▶Kolm kahest mehaaniline blokeering
▶Kaablitarvikud
V 650mm
◆Põhitarvikud
▶Kahekohaline eralduslüliti
▶Laetud ekraan
▶Standardbuss
▶Juhtimiskäepideme kaitselüliti
▶ Voolutrafo
▶Siini ühendamine
◇ valikulised tarvikud
▶Elektriline töömehhanism
▶Kaskokindlustus
▶Madalpingekamber
▶Kaks ühes mehaaniline blokeering
▶Kolm kahest mehaaniline blokeering
▶Alalisvoolu toiteallika osuti instrument
▶Digitaalne näidik
▶Iste ülestõstmine
▶Passiivkaitse alaldi moodul
▶Elektromagnetiline lukk
○ Skeem 3

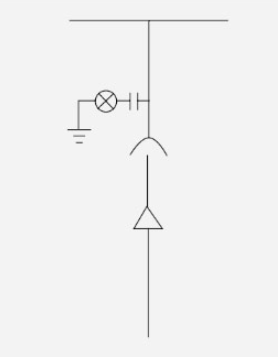

DI 420mm
◆Põhitarvikud
▶Laetud ekraan
▶Standardne siinid
◇ valikulised tarvikud
▶Kaablitarvikute piirik
▶ Piiriku sidusjälgimine
▶Rikkenäidik EKL-4 veanäidik (koos temperatuuri mõõtmisega) ▶Elektromagnetlukk
▶Iste ülestõstmine

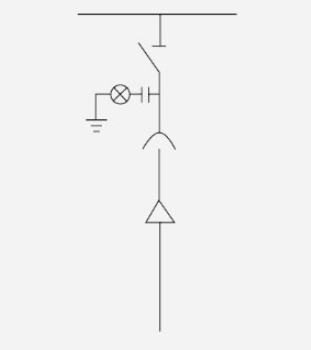

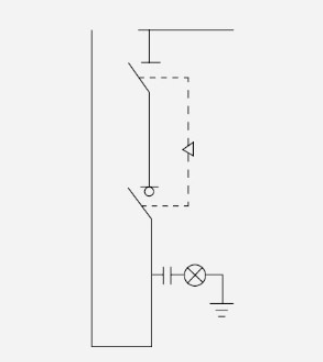

DI 420mm
◆Põhitarvikud
▶Laetud ekraan
▶Standardne siinid
▶Kasutuskäepide
▶2 asendiga lahklüliti
◇ valikulised tarvikud
▶Madalpingekamber
▶Kaks ühes mehaaniline blokeering
▶Kolm kahest mehaaniline blokeering
▶Elektromagnetlukuga tõstetav iste

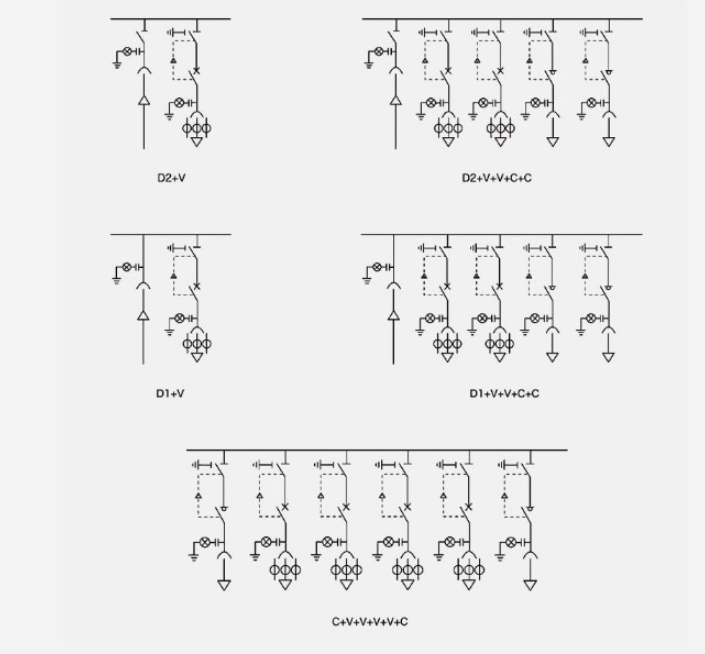

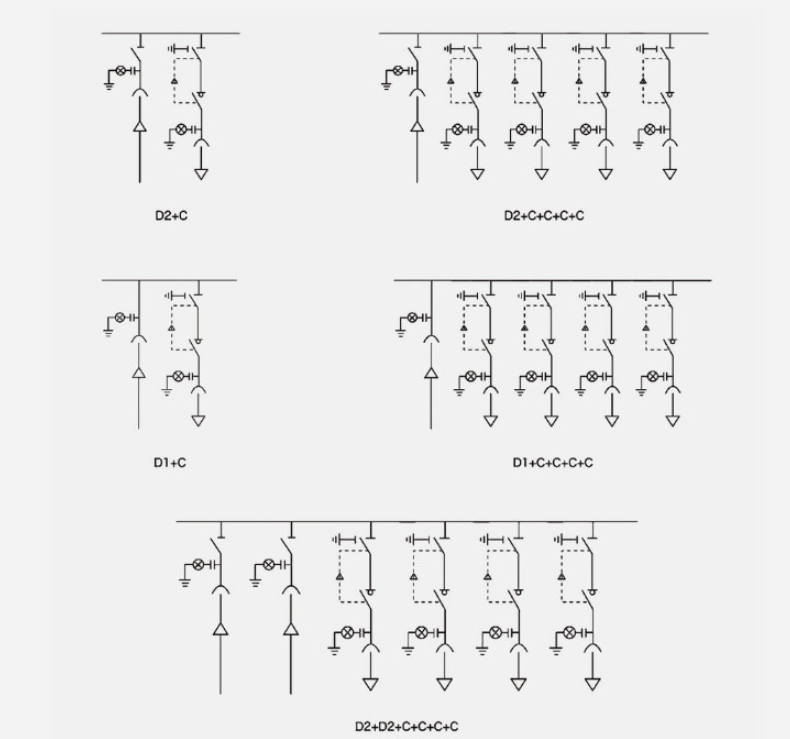

●Tüüpiline skeemide kombinatsioon 1
Märkus. Ülaltoodud tüüpilist kombinatsioonide võrdlusskeemi saab vastavalt kasutajate vajadustele kombineerida mitmel viisil.

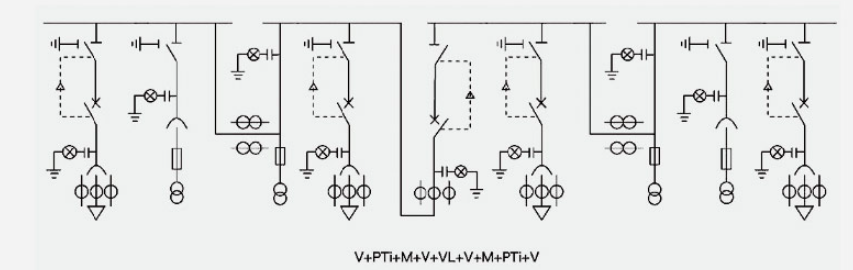

Tüüpiline skeemide kombinatsioon 2
Märkus. Ülaltoodud tüüpilist kombinatsioonide võrdlusskeemi saab vastavalt kasutajate vajadustele kombineerida mitmel viisil.
ATS-i segmenteerimisskeem
● Lüliti kasutusjuhend

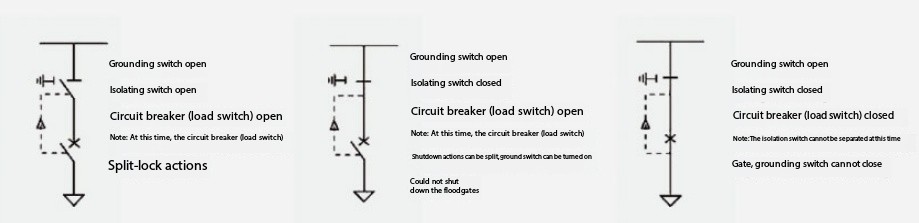

Lüliti asend, olek ja blokeering
Toimingu sammud:
Jõuülekanne: riputage (sulgege) ülemine ja alumine uks kaitselülitiga (koormuslüliti) → maanduslüliti eralduslülitiga → jõuülekandega kaitselüliti (koormuslüliti) on valmis.
Elektrikatkestus: kaitselüliti (koormuslüliti) → lahklüliti → maanduslüliti → kaitselüliti (koormuslüliti) on koormatud (avatud) ja uks on pimendatud.
● Paigaldusjuhised

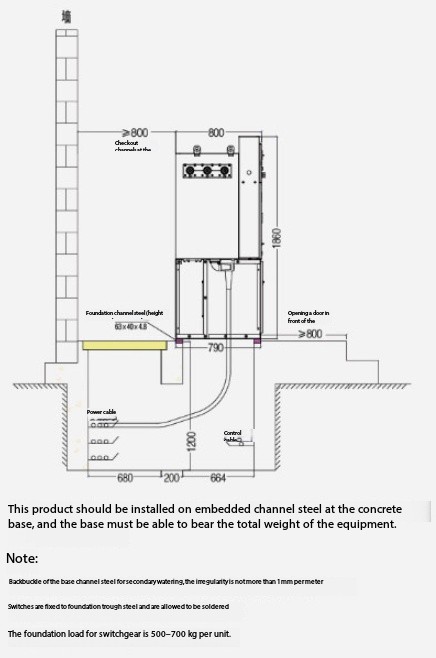

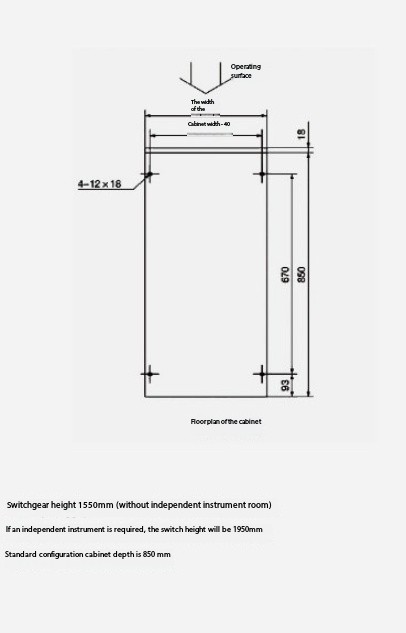

◆Vundament ja gabariidid
◆Kappi ja paigalduse üldmõõtmed
