Keskkonnakaitse üksus

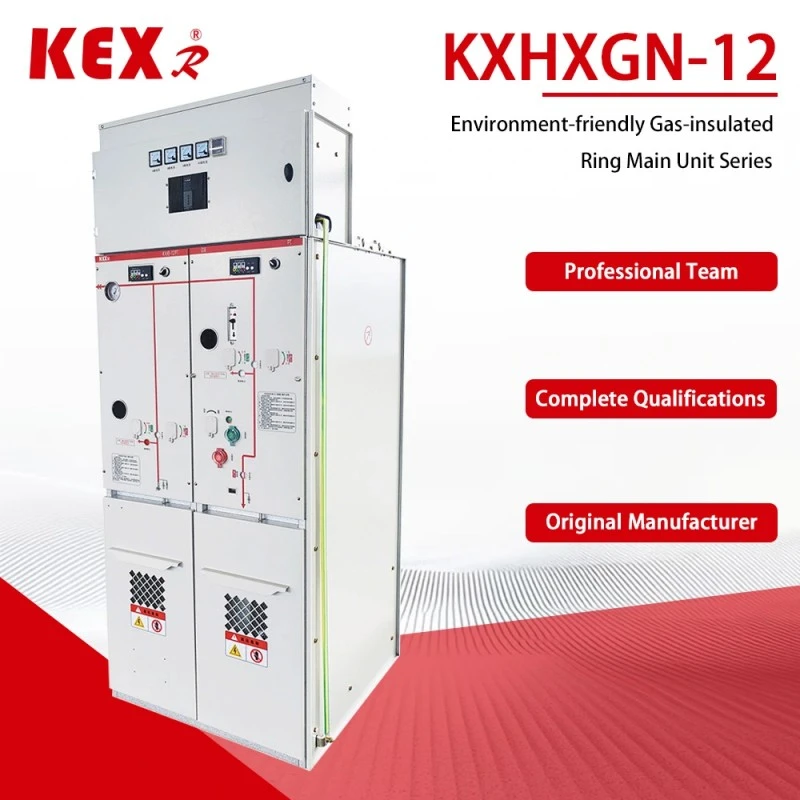

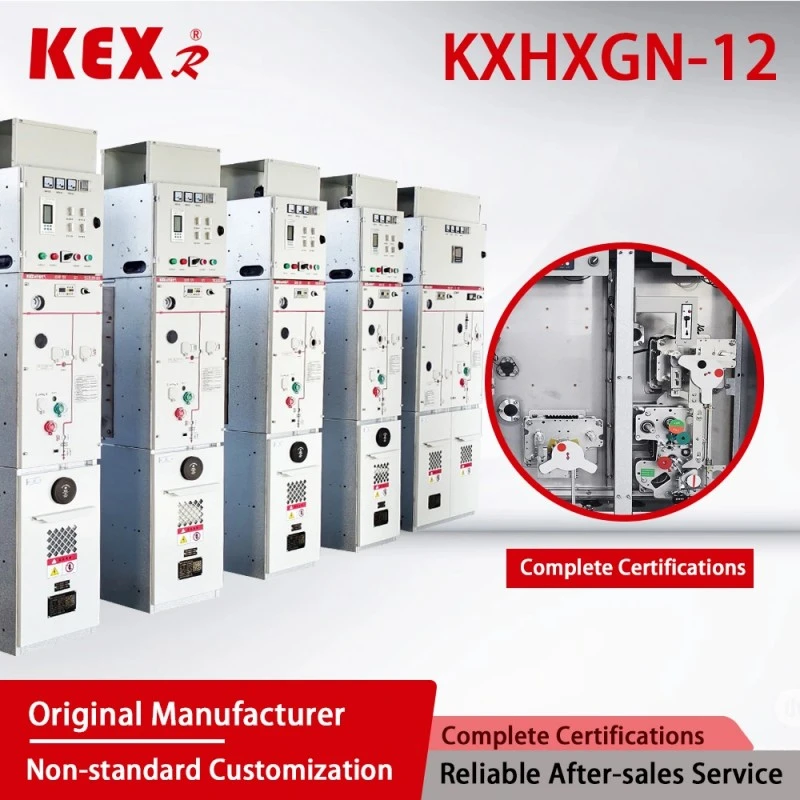

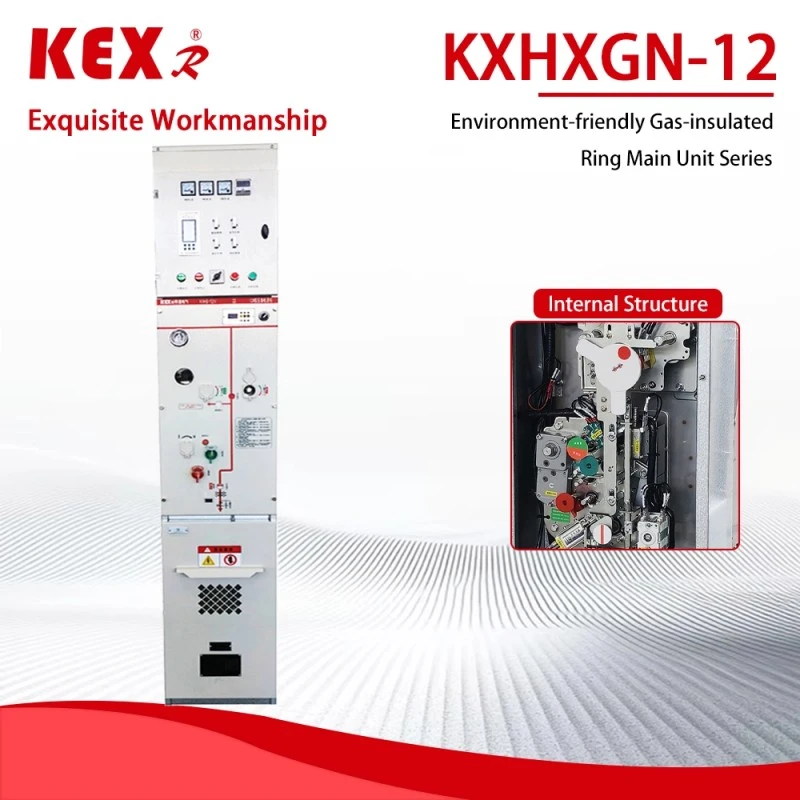

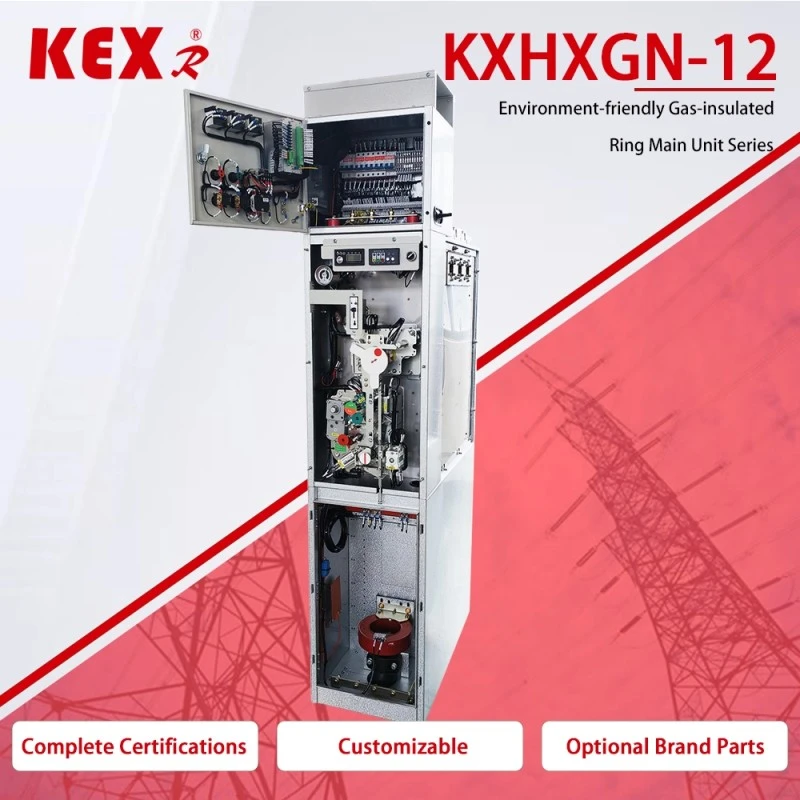

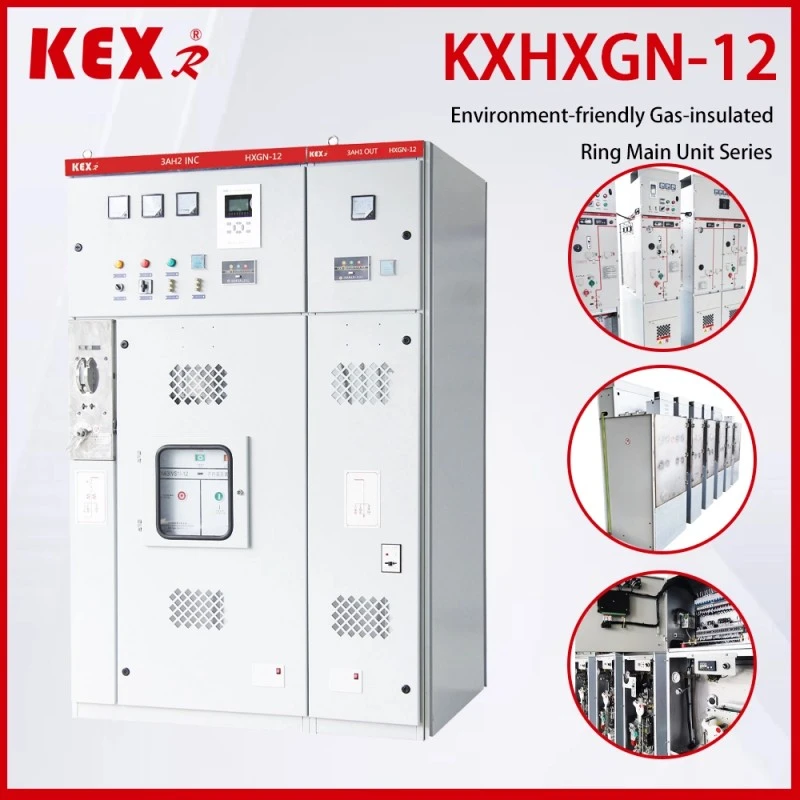

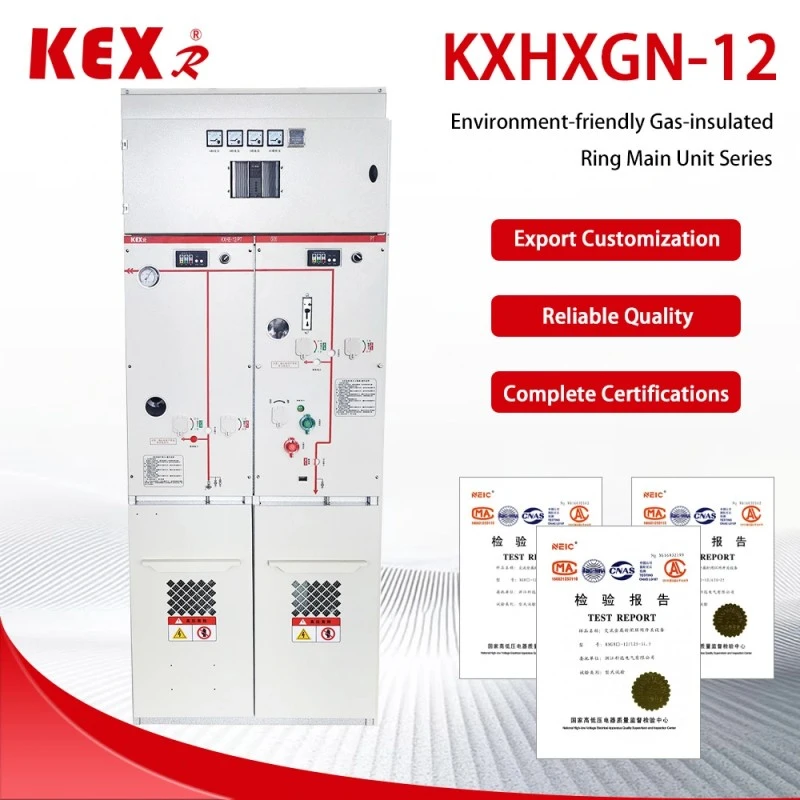

Hiina jõuülekande- ja jaotusseadmete tarnija KEXR toodetud KXHXGN-12 tüüpi keskkonnakaitseseade on 12kV gaasiisolatsiooniga ringvõrgukapp, mille isolatsioonivahendina on keskkonnakaitsegaas (nagu kuiv õhk, lämmastik või segagaas), mis sobib ringvõrgu toiteallikaks, terminali toiteallikaks ning jaotusvõrkude väikesemahuliseks avamiseks ja sulgemiseks.
Mudel: KXHXGN-12
Kaubamärk: KEXR

Saada päring

Tootekirjeldus

● Keskkonnakaitseüksuse peamine funktsioon

(1) Keskkonnakaitse eelised

◆Tasuta SF-gaasid: keskkonnakaitseüksus võtab kasutusele kuiva õhu, lämmastiku või uue keskkonnakaitsegaasi (nt G, AirPlus® jne), mis on kooskõlas EL-i f-gaaside eeskirjade ja Hiina topeltsüsiniku poliitikaga.

◆Madal süsinikuheide: võrreldes SF rõngasvõrgu kapiga läheneb GWP (globaalne soojenemise potentsiaal) nullile.

(2) Konstruktsioonide projekteerimine

◆Modulaarne disain: sissetuleva liini, väljuva liini, mõõtmise ja PT keskkonnakaitseüksust saab laiendada.

◆ Suletud struktuur: Keskkonnakaitseüksuse kaitsetase ulatub IP67-ni, mis on tolmu-, niiskus- ja kondensatsioonikindel ning sobib karmidesse keskkondadesse.

◆Kompaktne suurus: see säästab ruumi kui AIS-i rõngasvõrgu kapp ja on keskkonnasõbralikum kui traditsiooniline SF₆ GIS.

(3) Intelligentsed valikud

Asjade Interneti (IoT) juurdepääsu toetamiseks ning kaugjuhtimise ja -hoolduse teostamiseks saab valida intelligentse monitooringu (nt DTU, võrgutemperatuuri mõõtmine, osalise tühjenemise jälgimine jne).

● Keskkonnakaitseüksuse tehnilised parameetrid

◆ Kaitselüliti kapp

Üksus				Üksus	Andmed
Nimipinge				KV	12
Nimisagedus				HZ	50
Nimetatud isolatsioonitase	1min töösageduse vastupidavus Pinge		Liimida, faasist faasi	KV	42
			Katkesta		48
	Valgustusimpulsi vastupidavus pingele (tipp)		Liimida, faasist faasi	KV	75
			Katkesta		85
	1 min toitesagedus, talub abi-/juhtahela pinget (maani)			KV	2
Nimetatud vool				A	630
Nimetatud lühiajaline vastupidavusvool (virtuaalne väärtus)			Peaahel/maanduslüliti	kA	25/4s
			Maandusahel	kA	21,7/4s
Nimetatud tipp-vastupidavusvool			Peaahel/maanduslüliti	kA	63
			Maandusahel	kA	54.5
Nominaalne lühise katkestusvool ja ajad				kA/aeg	25/30
Nimi lühise sulgemisvool (tipp)				kA	63
Kaabli laadimise nominaalne katkestusvool				A	25
Kaitselüliti nimi tööjärjestus O-0,3s-CO-180s-CO
Mehaaniline eluiga		Kaitselüliti / lahklüliti		Aeg	10000/3000
IP-kraad		Suletud kast			IP67
		Lüliti kest			IP4X
Gaasi rõhk		Gaasi laadimise nimitase (20 ℃, manomeetriline rõhk)		Mpa	0.02
		Gaasi minimaalne töötase (20 ℃, manomeetriline rõhk)		Mpa	0
tihendusjõudlus,		Aastane lekkemäär		%/aastas	≤0,05

◆ Laadige lülituskapp

Üksus			Üksus	Andmed
Nimipinge			KV	12
Nimisagedus			HZ	50
Nimetatud isolatsioonitase	1min töösageduse vastupidavus Pinge		KV

	Valgustusimpulsi vastupidavus pingele (tipp)		KV

	1 min toitesagedus, talub abi-/juhtahela pinget (maani)		KV	2
Nimetatud vool			A	630
Nimetatud lühiajaline vastupidavusvool (virtuaalne väärtus)		Peaahel/maanduslüliti	KA	25/4s
		Maandusahel	KA	21,7/4s
Nimetatud tipp-vastupidavusvool		Peaahel/maanduslüliti	KA	63
		Maandusahel	KA	54.5
Nimi lühise sulgemisvool (tipp)		Koormuslüliti/maanduslüliti	KA	63
Nimetatud aktiivse koormuse katkestusvool			A	630
Nimetatud suletud ahelaga katkestusvool			A	630
5% Nimiaktiivne koormuse katkestusvool			A	31.5
Kaabli laadimise nominaalne katkestusvool			A	10
Nimetatud aktiivse koormuse vaheajad			Aeg	100
Maandusrike voolu katkemine			A/Aeg	31,5/10
Liinide ja kaablite laadimisvool on maandusrike korral lahti ühendatud.			A/Aeg	17,4/10
Mehaaniline eluiga	Kaitselüliti / lahklüliti		A/Aeg	10000/3000
IP-kraad	Suletud kast			IP67
	Lüliti kest			IP4X
Gaasi rõhk	Gaasi laadimise nimitase (20 ℃, manomeetriline rõhk)		Mpa	0.02
	Gaasi minimaalne töötase (20 ℃, manomeetriline rõhk)		Mpa	0
tihendusjõudlus,	Aastane lekkemäär		%/aastas	≤0,05

● Keskkonnakaitseüksuse rakendusstandard

◆ Kõrgepinge lülitus- ja juhtseadmete standardite GB/T 1022 üldised tehnilised nõuded.

◆ GB/T39063640,5kV vahelduvvoolu metallist suletud lülitus- ja juhtimisseadmed.

◆ GB/T1985 Kõrgepinge vahelduvvoolu eralduslüliti ja maanduslüliti

◆ GB/T38043,6–40,5 kV vahelduvvoolu kõrgepinge koormuslüliti

◆ GB/T1984 Kõrgepinge vahelduvvoolu kaitselüliti

◆ GB/T4208 kesta kaitsetaseme IP-kood

◆ GB/T7354 osalise tühjenemise mõõtmine

◆ GB/T311.1 Isolatsiooni koordineerimine, 1. osa: määratlus, põhimõtted ja reeglid

● Keskkonnakaitseüksuse kasutustingimused

◆ Maksimaalne temperatuur: +45 kraadi Celsiuse järgi;

◆ Minimaalne temperatuur: -25 kraadi Celsiuse järgi;

◆ Maksimaalne temperatuur: (24 tunni keskmine) +35 kraadi Celsiuse järgi;

◆ Maksimaalne keskmine suhteline õhuniiskus (24 tundi 1: ≤ 95%; Kõrgus: ≤ 1500 m; Seismiline kandevõime: 8 kraadi;

◆ Kaitseaste: laetud korpuse tihend IP67, lülituskapi kest IP4x；

◆ Ümbritsev õhk ei tohiks olla ilmselgelt saastatud söövitava põlevgaasi ja veeauruga.

◆ Puuduvad sagedased tugeva vibratsiooniga kohad ja karedate osade all olev karedus vastab igasugustele nõuetele.

◆ Kui seda kasutatakse tavalistes keskkonnatingimustes väljaspool GB/T3906, peab kasutaja KEXR-iga läbirääkimisi pidama

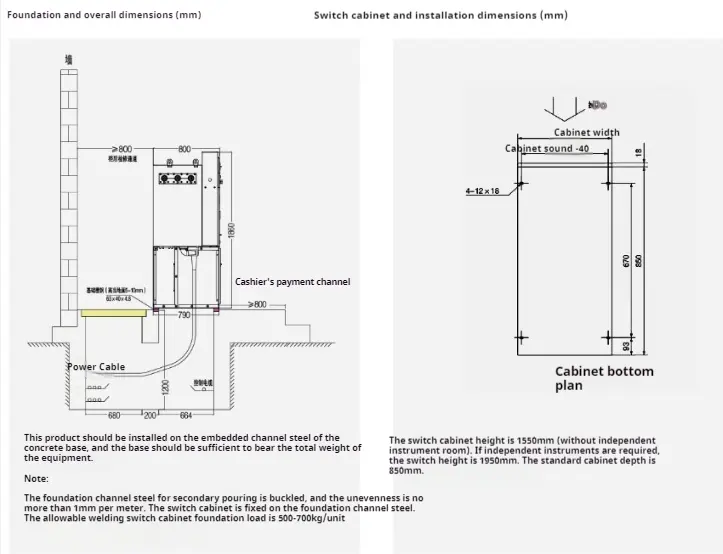

● Paigaldusjuhised

Environmental Protection Unit

Kuumad sildid: Keskkonnakaitse üksus
