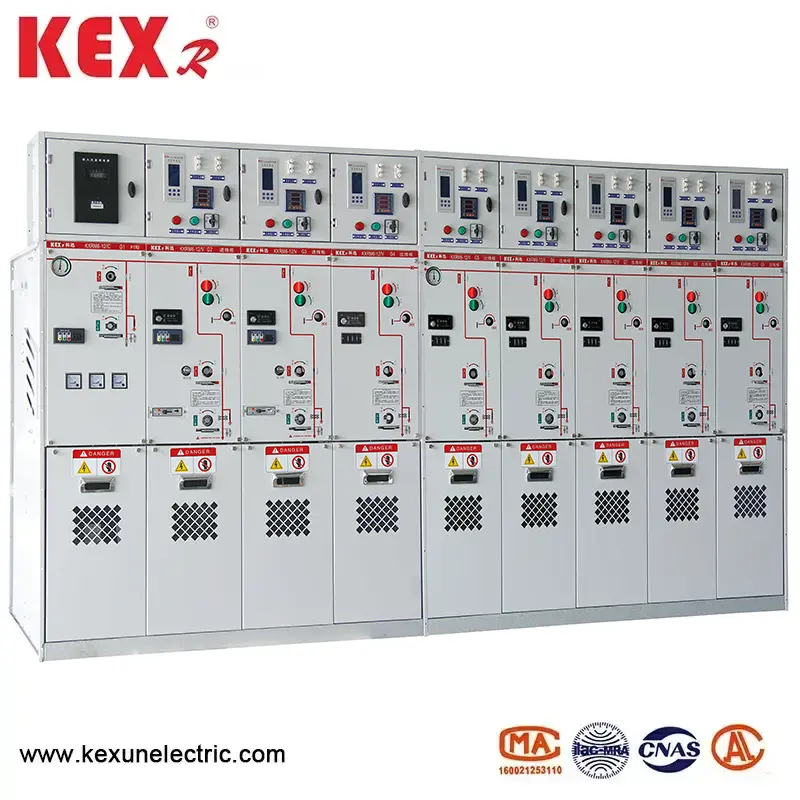

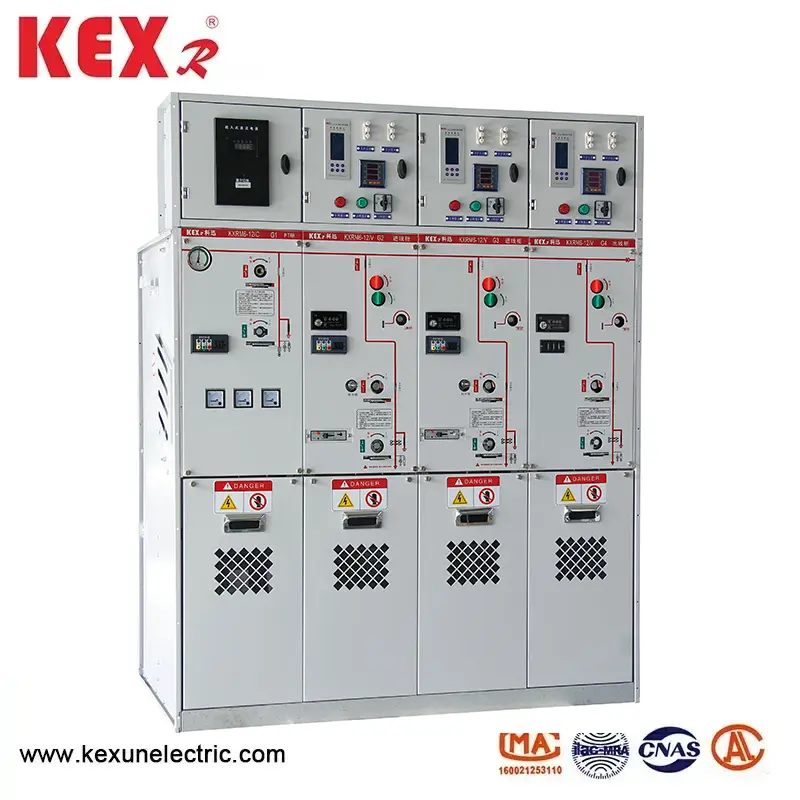

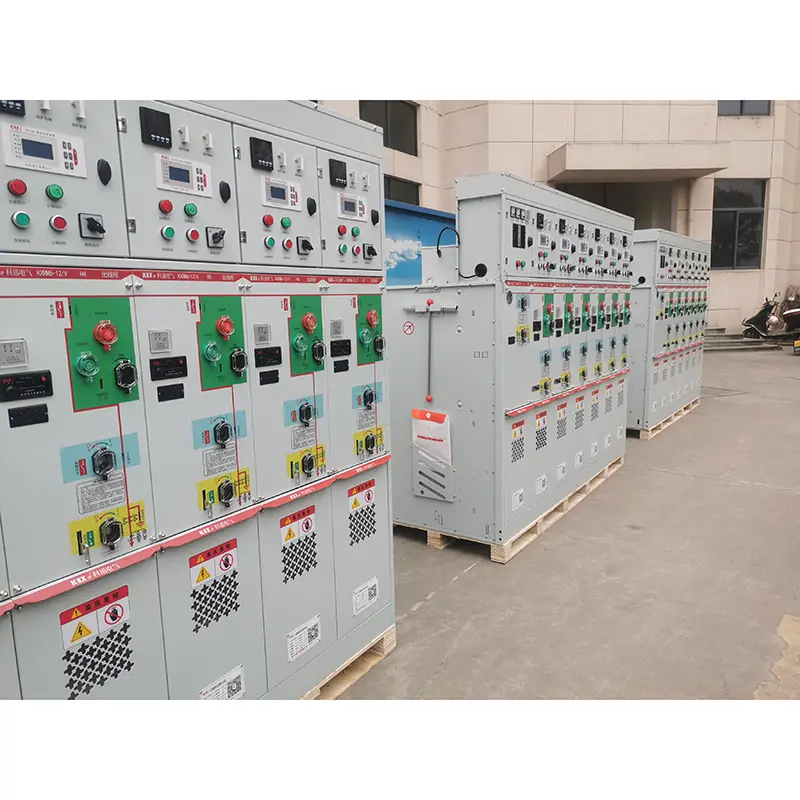

Kõrgepinge lüliti

Kte

▶ pingetase: 6 ~ 12kV (sobib keskmise pinge jaotussüsteemi jaoks).

▶ Konstruktsiooni tüüp: metallist suletud, moodulkujundus, tavaliselt kasutab SF6 isolatsiooni või vaakumkaare kustutamise tehnoloogiat.

▶ Rakenduse stsenaarium: Linnajaotusevõrk Ringvõrgu toiteallika toitejaotus tööstusparkides ja kogukondades alajaamade väljalaskeavas ja vahetusjaamas

▶ peamised funktsioonid: laadimislüliti (kaitsekaitsega)

Kaitselülitiüksus (valikuline)

Saate valida kaabli sisse- ja väljalaskeava, mõõtmise, seire ja muud funktsionaalsed moodulid.

● KXRM 6-12 Tüüpi kõrgepingeülekanded, kasutades tingimusi

Kõrgpinge lülitiseadmed sobivad erinevates keskkondades, näiteks kõrge ja madala temperatuuriga (+40 ℃ ~ -40 ℃), niiskus, tolm, soolareostus, kaevandused ja kõrge kõrgus (L000). Lühiajaline vees vees 24 tunni jooksul ei mõjuta seda kasutamist.

Märkus. Kui kõrgus on kõrgem, märkige palun KEXR -i konkreetne kõrgus

● standardid

Kõrgepinge lülitiseadmed vastavad allapoole standarditele

◆ Rahvusvahelised standardid

IEC60056, IEC60298, IEC60129, IEC60420, IEC60265, IEC60694, jne.

◆ Hiina standardid

GB3804, GB3906, GB11022 jne.

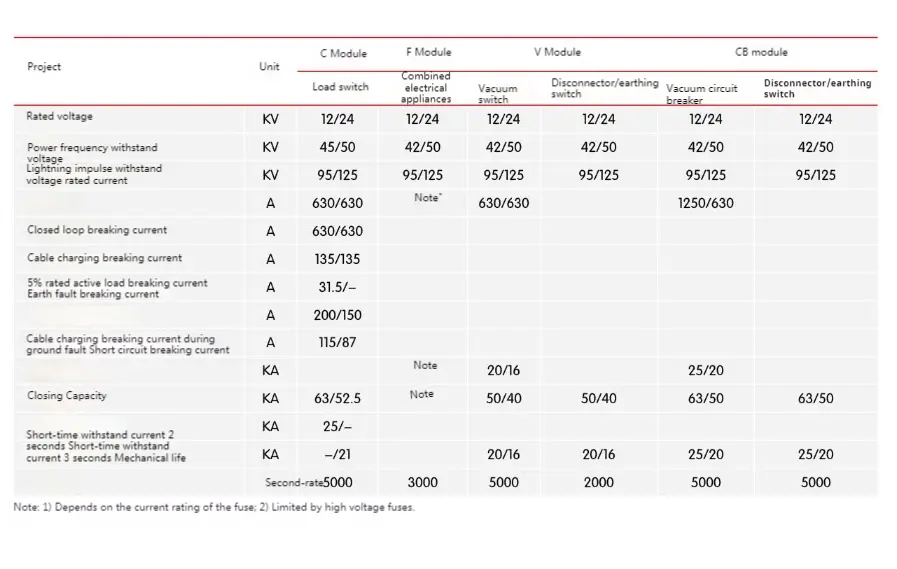

● Kõrgpingeülekande tehnilised parameetrid

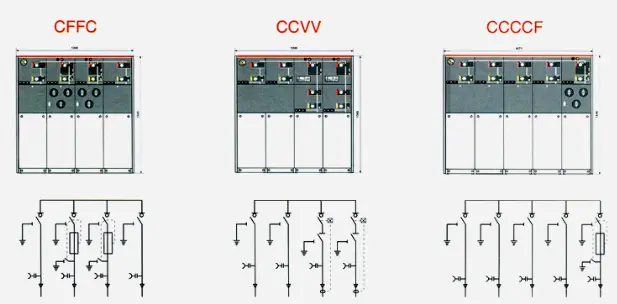

KXRM6 suurepingeülekande igal moodulil on järgmine konfiguratsioon

1.D Kapi konfiguratsioon Vt standardse konfiguratsiooni ja omaduste jaoks

2. C -kapi konfiguratsioon Vt standardset konfiguratsiooni ja omadusi "Koormuslülitimoodul". 3.f Kapi konfiguratsioon Vt standardset konfiguratsiooni ja omadusi "Vaakumlülitimoodul".

Standardkombinatsioon KX-RM6 pakub ka järgmisi konfiguratsioone

1. saabuva puksi mahtuvuslik pingenäitaja

2. Iga õhukamber on varustatud rõhu gabariidiga SF6 tiheduse jälgimiseks.

3.

4. töökäepide

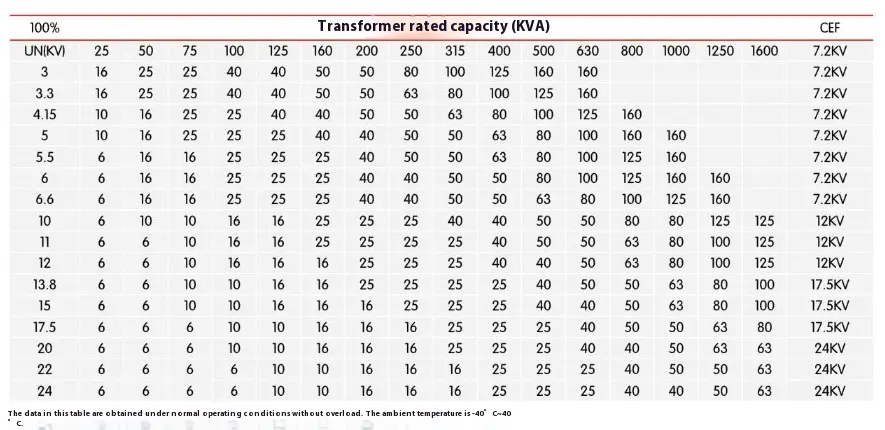

● Kaitsme- ja trafode võrdluslaud
