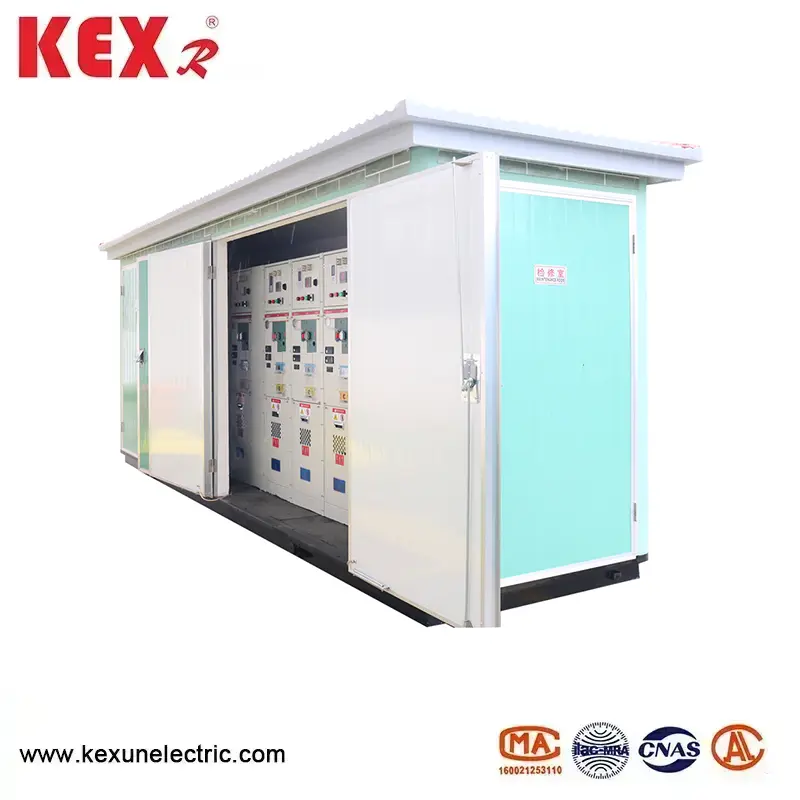

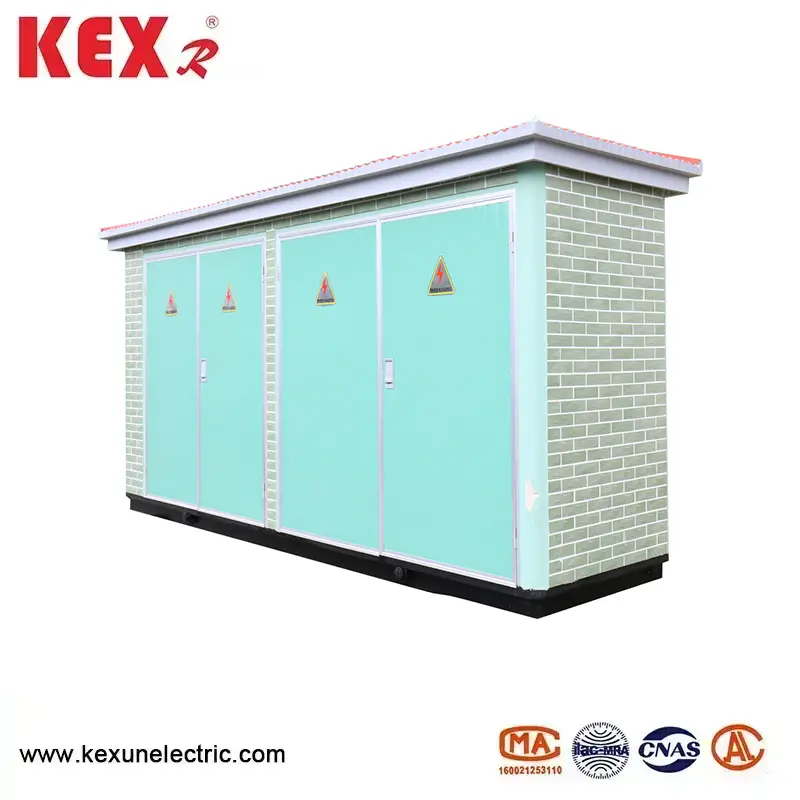

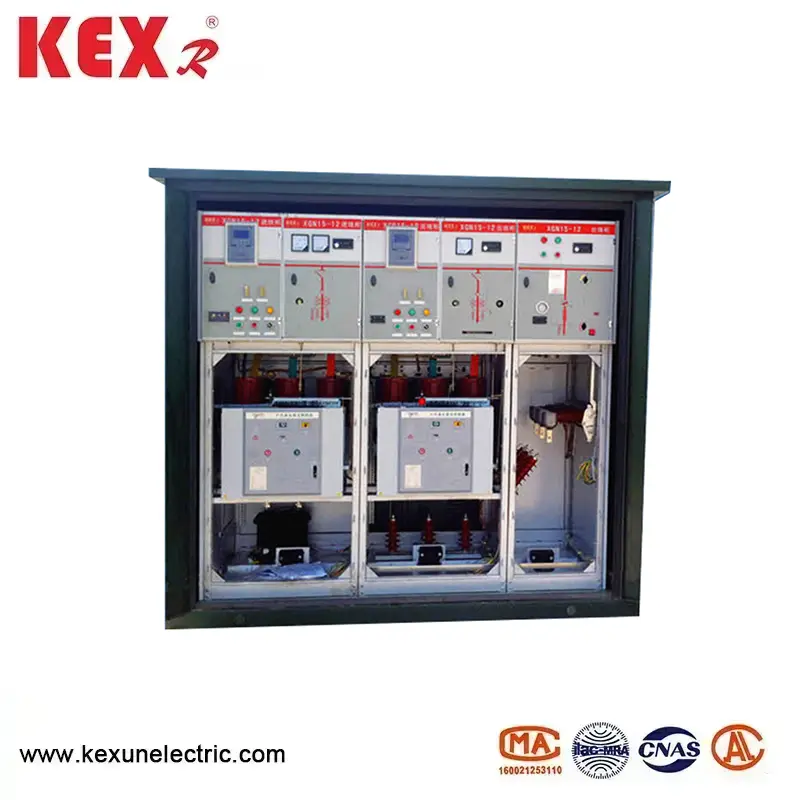

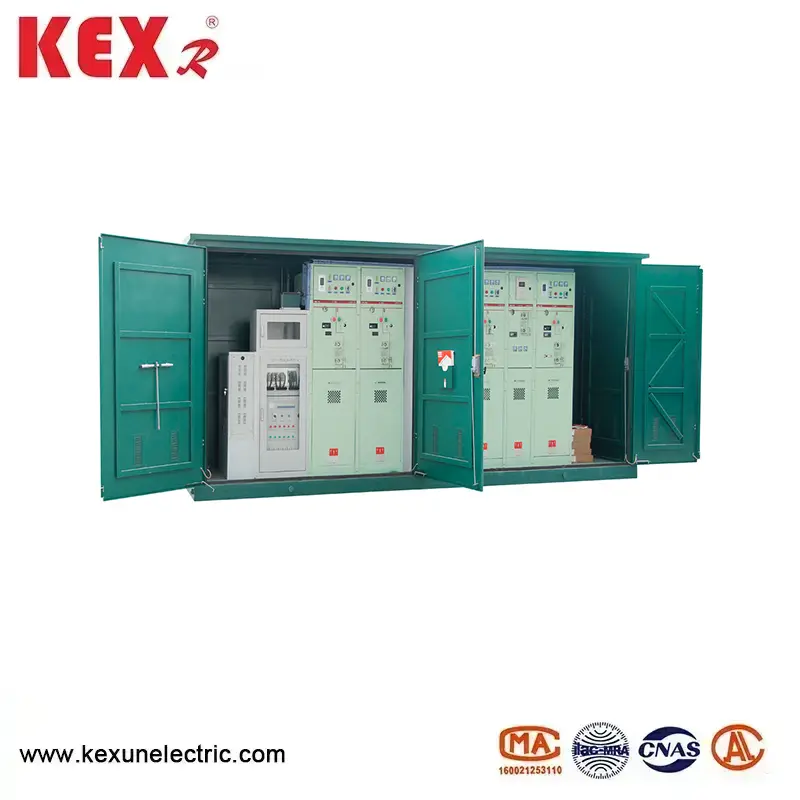

Modulaarne rõnga põhiseade

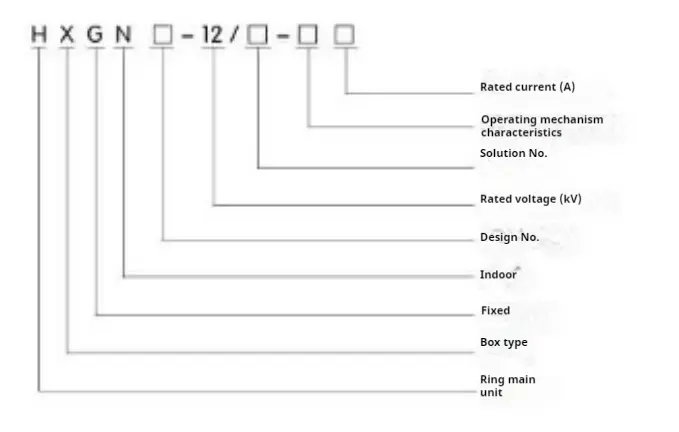

○ mudel tähendus

○ HXGH-12 tüüpi modulaarse rõnga põhiseadme peamised kasutusalad ja rakendus ulatus

Moodulrõnga põhiseade sobib siseruumides 3,6–12kV kolmefaasilise vahelduvvooluga siseruumides 50Hz ühe siini sektsiooniga, mida kasutatakse elektrienergia vastuvõtmiseks ja levitamiseks ning millel on vooluringi juhtimise, kaitsmise ja jälgimise funktsioonid. Seda saab kasutada erinevat tüüpi elektrijaamades, alajaamades, tööstus- ja kaevandusfirmades, kõrghoonetes ja muudes kohtades ning seda saab kombineerida ka rõngasvõrgukappidega, mida kasutatakse vahetusjaamades.

○ HXGH-12 tüüpi modulaarse rõnga põhiüksuse peamine struktuur ja omadused

▶ Moodulsükli põhiseade keevitatakse kvaliteetse nurgaterasega.

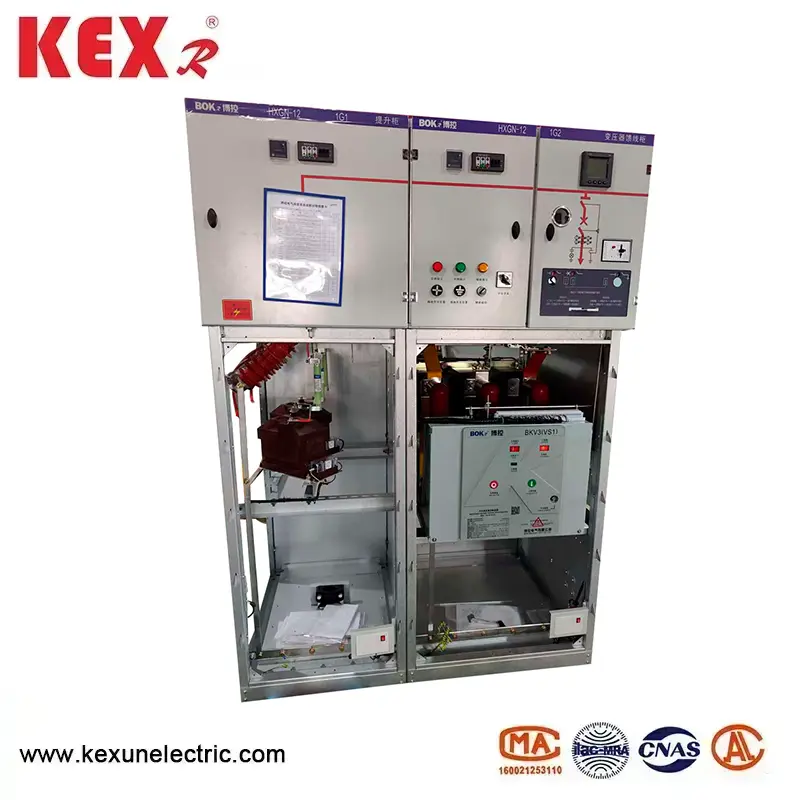

▶ Kaleti kaitselülitiruum asub kapi keskmises osas (madalamal), mis on mugav paigaldamiseks, silumiseks ja hoolduseks. Standard on varustatud Zn63AIVS1-12) kaitselülitiga ja isikliku ohutuse tagamiseks on olemas rõhu vabastamise kanal.

▶ Kaasatud ja usaldusväärset pöörlevat lahtiühendust saab kasutada kaitselülitiruumi ohutuks sisenemiseks hooldusruumi, kui põhibuss on laetud. Täiustatud ja usaldusväärne pöörlev lahtiühendus võib põhisiini elektrifitseerimisel ohutult siseneda kaitselülitiruumi.

▶ moodulrõnga põhiüksuse kaitsetase on IP2X.

▶ Varustatud usaldusväärse ja täielikult funktsionaalse kohustusliku mehaanilise lukustusseadmega, mis võib vastata "viie ettevaatuse" nõuetele lihtsalt ja tõhusalt.

▶ omab süüdistatavat maandussüsteemi.

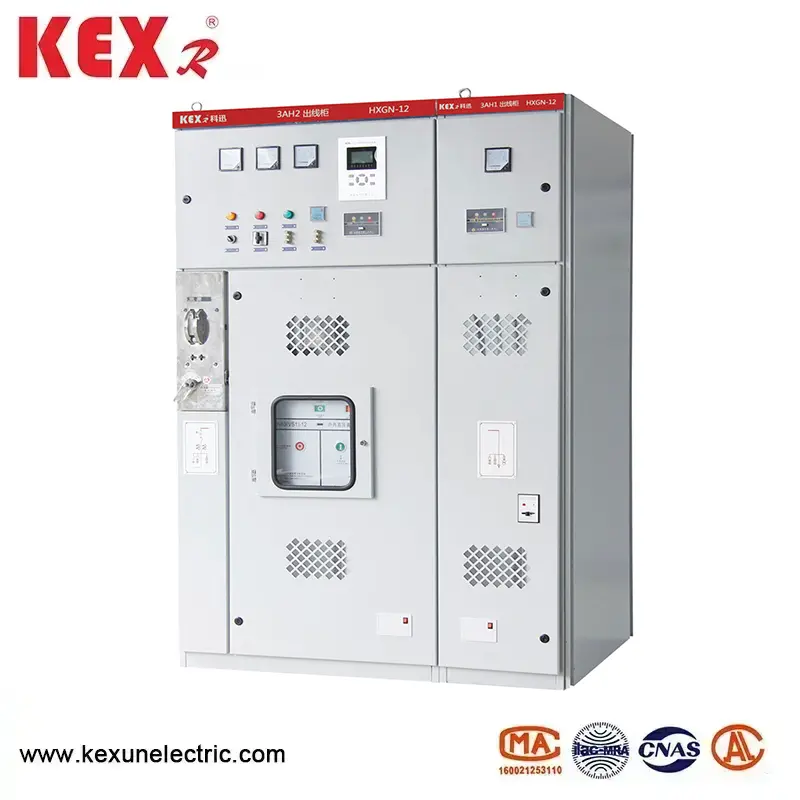

▶ Uks on varustatud vaatlusaknaga, mis võib selgelt jälgida kapis olevate komponentide tööseisundit.

▶ Töömehhanismi lukustatakse mehaanilise lukuga, mis on usaldusväärsem kui XGN66-12.

▶ Sissetulevad ja väljaminevad kaablid on madalamad kui kapi põhja esiosa, mis on kasutajate jaoks mugav ühendada.

○ kasutades HXGH-12 tüüpi modulaarse rõnga põhiseade keskkonnatingimusi

1. Ümbritseva temperatuuri ülemine piir on +40 ℃ ja alumine piir -10 ℃;

2. Moodulrõnga põhivaade kõrgus peaks olema alla 1000 m;

3. õhu suhtelise õhuniiskuse päevane keskmine väärtus ei ole üle 95%ja igakuine keskmine väärtus ei ületa 90%; Veeauru päevane keskmine väärtus ei ole üle 2,2x10-3MPa ja kuu keskmine väärtus on 1,8x10-3MPa;

● HXGN-i peamine tehniline parameeter □ -12 TÜÜP MOODUS RING-JUHT
